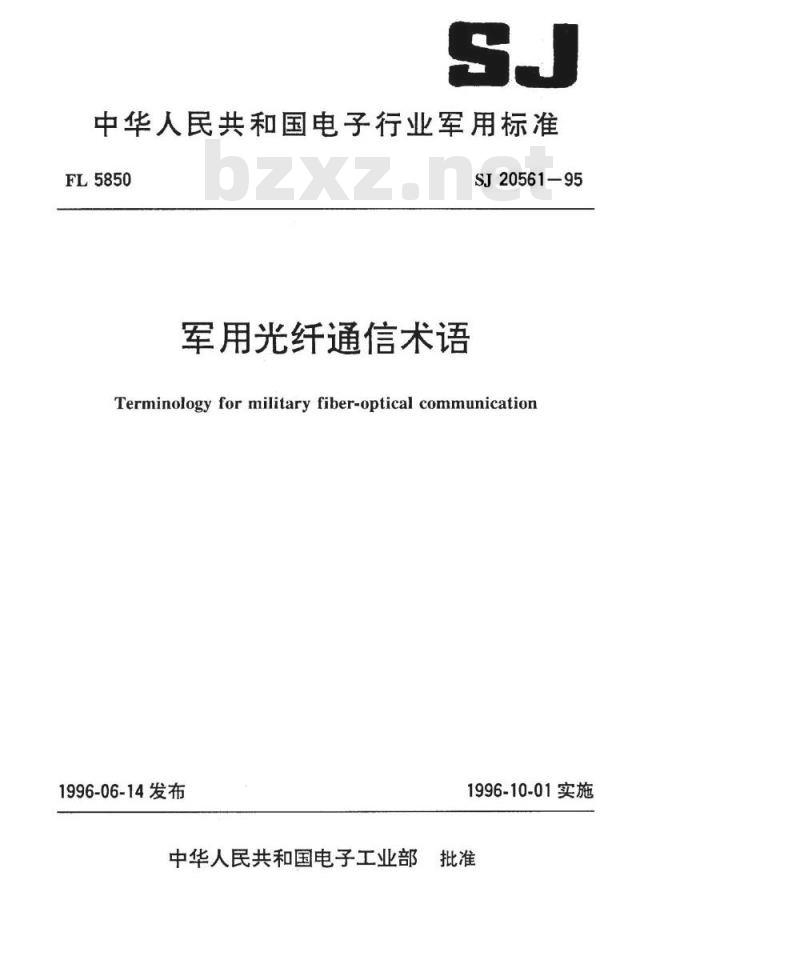

【电子行业标准(SJ)】 军用光纤通信术语

中华人民共和国电子行业军用标准FL5850
军用光纤通信术语
SJ20561-95
Terminology for military fiber-optical communication1996-06-14发布
中华人民共和国电子工业部
1996-10-01实施

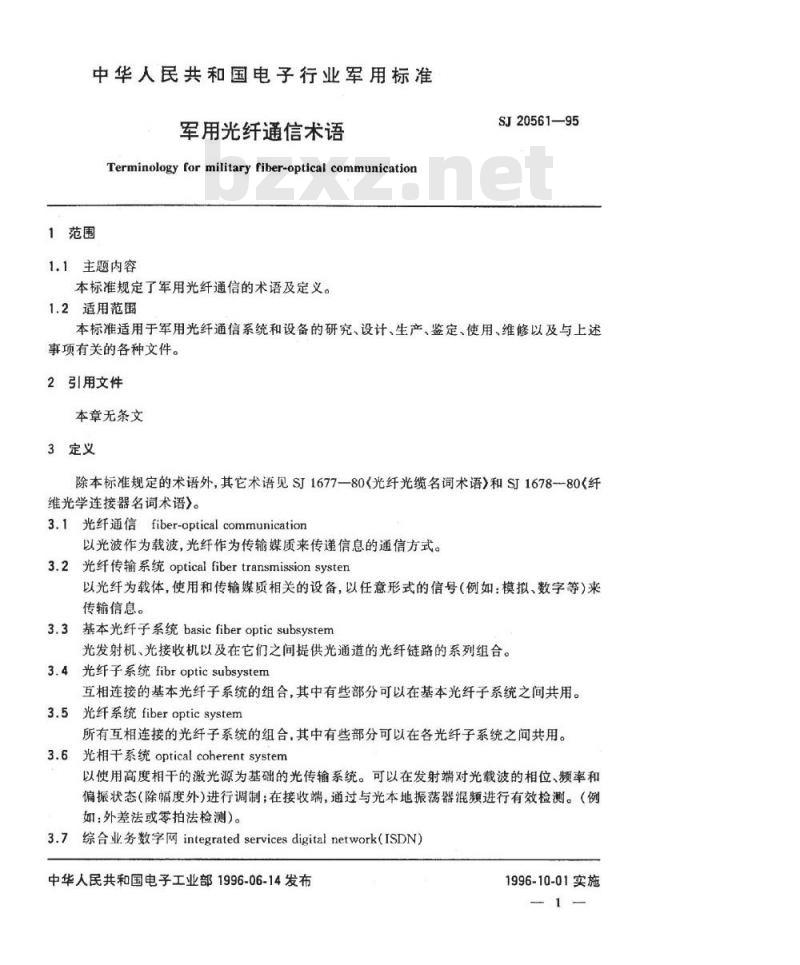

中华人民共和国电子行业军用标准军用光纤通信术语
Terminologyformilitaryfiber-opticalcommunication1范围
1.1主题内容
本标准规定了军用光纤通信的术语及定义。1.2适用范围
SJ20561—95
本标准适用于军用光纤通信系统和设备的研究、设计、生产、鉴定、使用、维修以及与上述事项有关的各种文件。
2引用文件
本章无条文
3定义
除本标准规定的术语外，其它术语见SJ1677—80(光纤光缆名词术语》和SJ1678--80《纤维光学连接器名词术语》。
3.1光纤通信fiber-opticalcommunication以光波作为载波，光纤作为传输媒质来传递信息的通信方式。3.2光纤传输系统opticalfibertransmissionsysten以光纤为载体，使用和传输媒质相关的设备，以任意形式的信号（例如：模拟、数字等）来传输信息。
基本光纤子系统basicfiberopticsubsystem3.3
光发射机、光接收机以及在它们之间提供光通道的光纤链路的系列组合。3.4光纤子系统fibropticsubsystem互相连接的基本光纤子系统的组合，其中有些部分可以在基本光纤子系统之间共用。3.5
光纤系统fiberopticsystem
所有互相连接的光纤子系统的组合，其中有些部分可以在各光纤子系统之间共用。3.6光相干系统opticalcoherentsystem以使用高度相于的激光源为基础的光传输系统。可以在发射端对光载波的相位、频率和偏振状态（除幅度外）进行调制；在接收端，通过与光本地振荡器混频进行有效检测。（例如：外差法或零拍法检测)。
3.7综合业务数字网integratedservicesdigitalnetwork（ISDN）中华人民共和国电子工业部1996-06-14发布1996-10-01实施
SJ20561-95

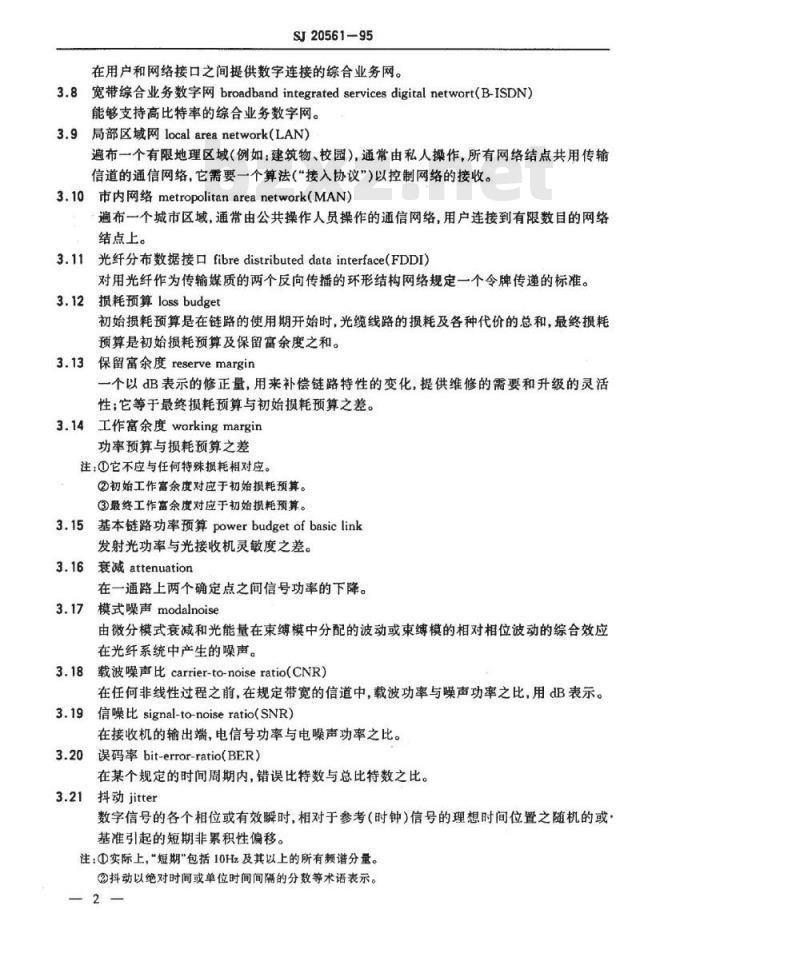

在用户和网络接口之间提供数字连接的综合业务网。3.8宽带综合业务数字网broadbandintegratedservicesdigitalnetwort（B-ISDN）能够支持高比特率的综合业务数字网。3.9局部区域网localareanetwork(LAN)遍布一个有限地理区域（例如：建筑物、校园），通常由私人操作，所有网络结点共用传输信道的通信网络，它需要一个算法（“接入协议”)以控制网络的接收。3.10市内网络metropolitanareanetwork（MAN）遍布一个城市区域，通常由公共操作人员操作的通信网络，用户连接到有限数目的网络结点上。
3.11光纤分布数据接口fibredistributeddatainterface（FDDI）对用光纤作为传输媒质的两个反向传播的环形结构网络规定一个令牌传递的标准。3.12损耗预算lossbudget
初始损耗预算是在链路的使用期开始时，光缆线路的损耗及各种代价的总和，最终损耗预算是初始损耗预算及保留富余度之和。3.13保留富余度reservemargin
个以dB表示的修正量，用来补偿链路特性的变化，提供维修的需要和升级的灵活性；它等于最终损耗预算与初始损耗预算之差。3.14工作富余度workingmargin
功率预算与损耗预算之差
注：①它不应与任何特殊损耗相对应。②初始工作富余度对应于初始损耗预算。③最终工作富余度对应于初始损耗预算。3.15基本链路功率预算powerbudgetofbasiclink发射光功率与光接收机灵敏度之差。3.16衰减attenuation
在一通路上两个确定点之间信号功率的下降。3.17模式噪声modalnoise
由微分模式衰减和光能量在束缚模中分配的波动或束缚模的相对相位波动的综合效应在光纤系统中产生的噪声。
3.18载波噪声比carrier-to-noiseratio(CNR)在任何非线性过程之前，在规定带宽的信道中，载波功率与噪声功率之比，用dB表示。3.19信噪比 signal-to-noiseratio(SNR）在接收机的输出端，电信号功率与电噪声功率之比。3.20
误码率bit-error-ratio(BER）
在某个规定的时间周期内，错误比特数与总比特数之比。3.21抖动jitter
数字信号的各个相位或有效瞬时，相对于参考（时钟）信号的理想时间位置之随机的或基准引起的短期非累积性偏移。注：①实际上，“短期\包括10Hz及其以上的所有频谐分量。②抖动以绝对时间或单位时间间隔的分数等术语表示。-2-

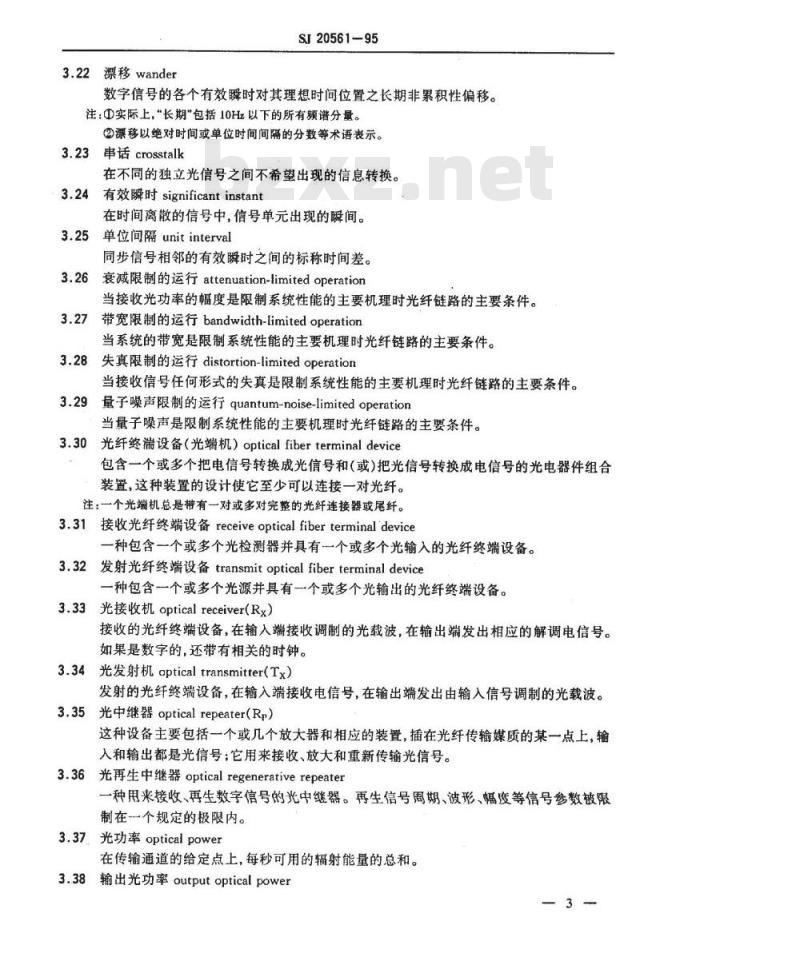

3.22漂移wander
SI20561-95
数字信号的各个有效瞬时对其理想时间位置之长期非累积性偏移。注：①实际上，“长期包括10Hz以下的所有频谱分量。②漂移以绝对时间或单位时间间隔的分数等术语表示。串话crosstalk此内容来自标准下载网
在不同的独立光信号之间不希望出现的信息转换。3.24有效瞬时significantinstant在时间离散的信号中，信号单元出现的瞬间。单位间隔unitinterval
同步信号相邻的有效瞬时之间的标称时间差。衰减限制的运行attenuation-limitedoperation3.26
当接收光功率的幅度是限制系统性能的主要机理时光纤链路的主要条件。3.27
带宽限制的运行bandwidth-limitedoperation当系统的带宽是限制系统性能的主要机理时光纤链路的主要条件。失真限制的运行distortion-limitedoperation3.284
当接收信号任何形式的失真是限制系统性能的主要机理时光纤链路的主要条件。3.29量子噪声限制的运行quantum-noise-limited operation当量子噪声是限制系统性能的主要机理时光纤链路的主要条件。3.30光纤终设备（光端机）opticalfiberterminaldevice包含一个或多个把电信号转换成光信号和（或）把光信号转换成电信号的光电器件组合装置，这种装置的设计使它至少可以连接一对光纤。注：一个光端机总是带有一对或多对完整的光纤连接器或尾纤。3.31接收光纤终端设备receiveoptical fiberterminal device一种包含一个或多个光检测器并具有一个或多个光输入的光纤终端设备。3.32发射光纤终端设备transmitopticalfiberterminaldevice一种包含一个或多个光源并具有一个或多个光输出的光纤终端设备。3.33
8光接收机opticalreceiver(Rx）接收的光纤终端设备，在输入端接收调制的光载波，在输出端发出相应的解调电信号。如果是数字的,还带有相关的时钟。3.34光发射机opticaltransmitter(Tx）发射的光纤终端设备，在输入端接收电信号，在输出端发出由输入信号调制的光载波。3.35光中继器opticalrepeater(Rp）这种设备主要包括一个或几个放大器和相应的装置，插在光纤传输媒质的某一点上，输入和输出都是光信号：它用来接收、放大和重新传输光信号。3.36光再生中继器optical regenerativerepeater一种用来接收、再生数字信号的光中继器。再生信号周期、波形、幅度等信号参数被限制在一个规定的极限内。
3.37光功率opticalpower
在传输通道的给定点上，每秒可用的辐射能量的总和。3.38输出光功率outputopticalpower3
SJ20561-95

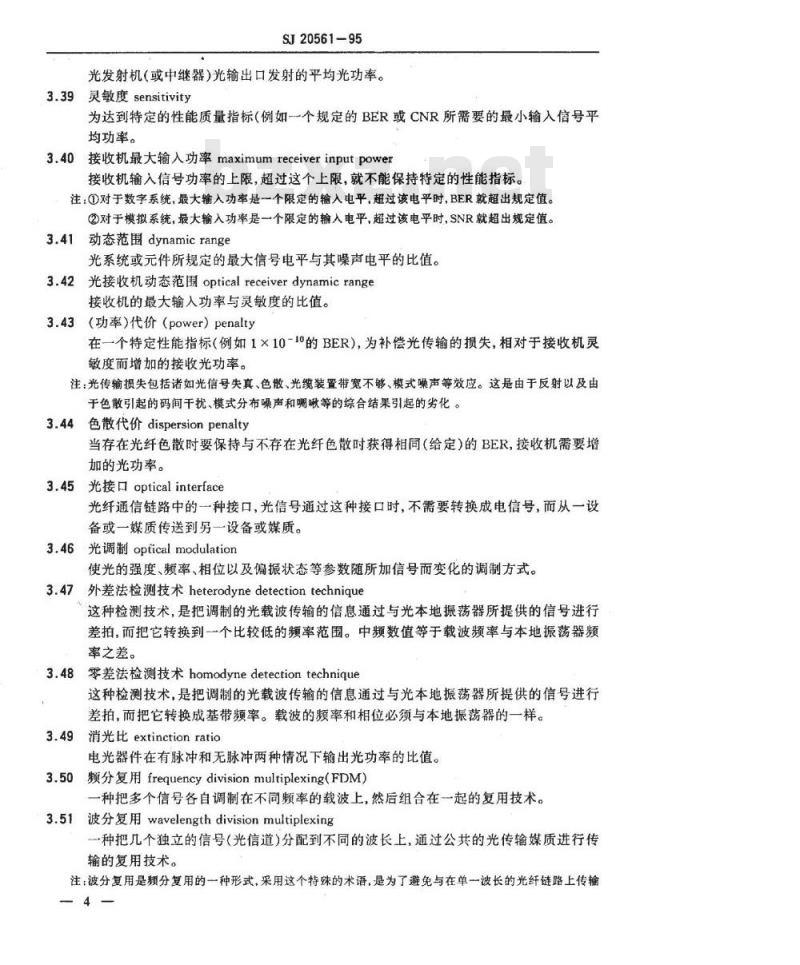

光发射机（或中继器）光输出口发射的平均光功率。3.39灵敏度sensitivity
为达到特定的性能质量指标（例如一个规定的BER或CNR所需要的最小输入信号平均功率。
3.40接收机最大输入功率maximumreceiverinputpower接收机输入信号功率的上限，超过这个上限，就不能保持特定的性能指标。注：①对于数字系统，最大输入功率是一个限定的输入电平，超过该电平时，BER就超出规定值。②对于模拟系统，最大输入功率是一个限定的输入电平，超过该电平时，SNR就超出规定值。3.41动态范围dynamicrange
光系统或元件所规定的最大信号电平与其噪声电平的比值。3.42光接收机动态范围opticalreceiverdynamic range接收机的最大输入功率与灵敏度的比值。3.43（功率）代价（power）penalty在一个特定性能指标（例如1×10-10的BER），为补偿光传输的损失，相对于接收机灵敏度而增加的接收光功率。
注：光传输损失包括诸如光信号失真、色散、光缆装置带宽不够、模式噪声等效应。这是由于反射以及由于色散引起的码间干扰、模式分布噪声和啾等的综合结果引起的劣化。3.44色散代价dispersionpenalty当存在光纤色散时要保持与不存在光纤色散时获得相同（给定）的BER，接收机需要增加的光功率。
3.45光接口opticalinterface
光纤通信链路中的一种接口，光信号通过这种接口时，不需要转换成电信号，而从一设备或一媒质传送到另一设备或媒质。3.46光调制opticalmodulation
使光的强度、频率、相位以及偏振状态等参数随所加信号而变化的调制方式。3.47外差法检测技术heterodynedetectiontechnique这种检测技术，是把调制的光载波传输的信息通过与光本地振荡器所提供的信号进行差拍，而把它转换到个比较低的频率范围。中频数值等于载波频率与本地振荡器频率之差。
3.48零差法检测技术homodynedetectiontechnique这种检测技术，是把调制的光载波传输的信息通过与光本地振荡器所提供的信号进行差拍，而把它转换成基带频率。载波的频率和相位必须与本地振荡器的一样。3.49消光比extinctionratio
电光器件在有脉冲和无脉冲两种情况下输出光功率的比值。频分复用frequencydivisionmultiplexing（FDM）3.50
一种把多个信号各自调制在不同频率的载波上，然后组合在一起的复用技术。波分复用wavelengthdivisionmultiplexing3.51
一种把几个独立的信号（光信道）分配到不同的波长上，通过公共的光传输媒质进行传输的复用技术。
注：波分复用是频分复用的一种形式，采用这个特殊的术语，是为了避免与在单一波长的光纤链路上传输4
SJ20561—95
的组合基带信号可能使用的频分复用产生混渊。3.52光信道optical channel
传输光信号的通道。
3.53光缆线fiberoptiocableline一段无接点的光缆。
光缆设备fiberopticcableplant一段或多段光缆线的系列组合，包括相应的接点（接头或连接器）。提供从光发射机到光接收机或到光设备，或从一个光设备到另个光设备或到光接收机的光通道。3.55光缆设备fiberopticcablespan一个或多个光缆设备与无源器件的系列组合，提供从光发射机到光接收机或有源光器件，或从一个有源光器件到另一个有源光器件或到光接收机的光通道。3.56光线路码optical linecode允许在光链路上传递信号，波形或其他特性构造稳定的光脉冲序列。3.57
mBnB码mBnBcode
将原始码流按m比特分组后，又将每个码组按一定规则变换成n比特的码组。其中m与n均为正整数，而且n>m。
3.58光纤链路opticalfiberlink一个或多个光缆线路与有源器件的系列组合，提供从光发射机到光接收机的光通道。9点对点链路point-to-pointlink3.59
通过一段或多段光缆线，只连接两个远距离点的光纤链路。3.60多点链路multi-pointlink
提供两个以上独立点之间通信用的光纤链路。3.61
光数据总线opticaldatabus
和终端互连时，任何终端可以与其它终端通信的光纤网。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由电子工业部第三十四研究所起草。本标准主要起草人：黄凤玲、周洋溢。计划项目代号：B23021。
