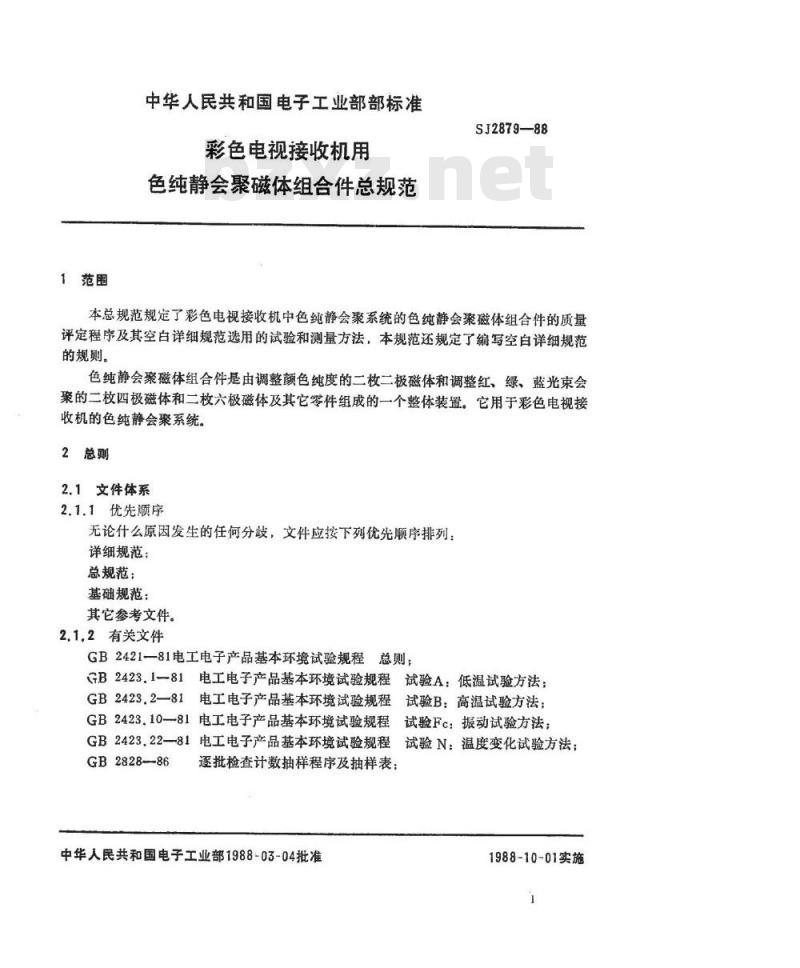

1范围
中华人民共和国电子工业部部标准彩色电视接收机用
色纯静会聚磁体组合件总规范
SJ2879-88
本总规范规定了彩色电视接收机中色纯静会聚系统的色纯静会聚磁体组合件的质量评定程序及其空白详细规范选用的试验和测量方法，本规范还规定了编写空白详细规范的规则。
色纯静会聚磁体组合件是由调整颜色纯度的二枚二极磁体和调整红、绿、蓝光束会聚的二枚四极磁体和二枚六极磁体及其它零件组成的一个整体装置。它用于彩色电视接收机的色纯静会聚系统。
2总则
2.1文件体系
2.1.1优先顺序
无论什么原因发生的任何分歧，文件应按下列优先顺序排列：详细规范：
总规范；
基础规范：
其它参考文件。
2.1.2有关文件
GB2421—81电工电子产品基本环境试验规程总则；GB2423.1-81电工电子产品基本环境试验规程试验A：低温试验方法；电工电子产品基本环境试验规程试验B：高温试验方法：GB2423.2—81
GB2423.10-81电工电子产品基本环境试验规程试验Fc：振动试验方法；GB2423.22—81电工电子产品基本环境试验规程试验N：温度变化试验方法：GB2828-86
逐批检查计数抽样程序及抽样表：中华人民共和国电子工业部1988-03-04批准1988-10-01实施
GB4609--84
SJ2879-88

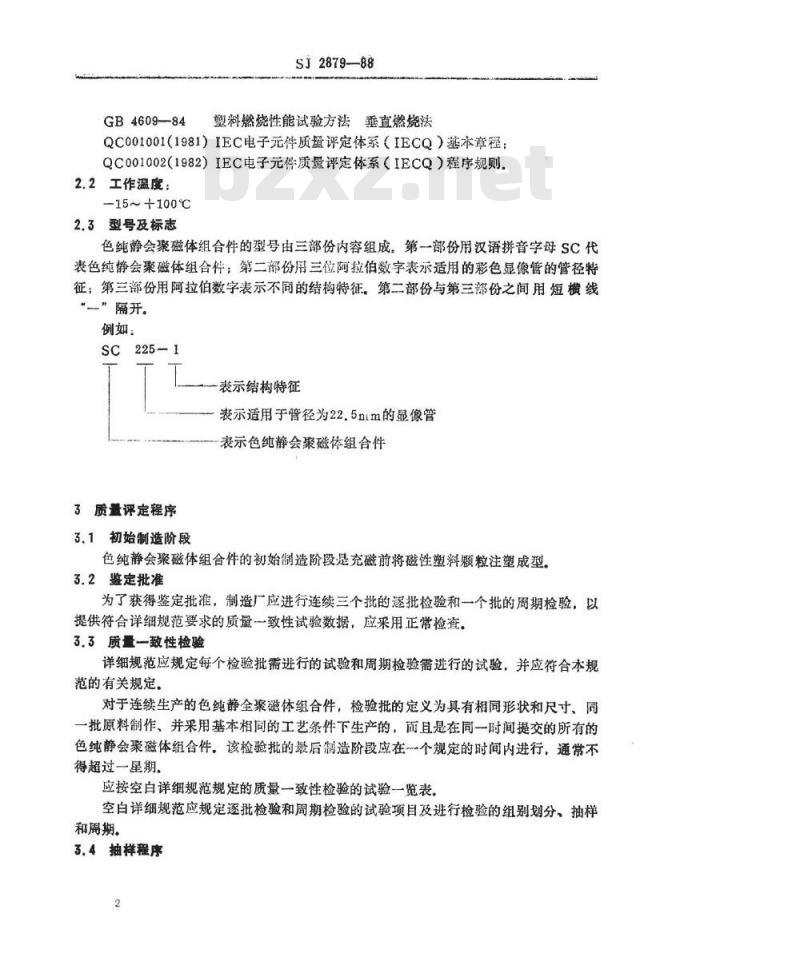

塑料燃烧性能试验方法垂直燃烧法QC001001（1981）IEC电子元件质量评定体系（IECQ）基本章程：QC001002（1982）IEC电子元件质量评定体系（IECQ）程序规则，2.2工作温度：
-15~+100℃
2.3型号及标志
色纯静会聚磁体组合件的型号由三部份内容组成。第一部份用汉语拼音字母SC代表色纯静会聚磁体组合件：第二部份用三位阿拉伯数字表示适用的彩色显像管的管径特征；第三部份用阿拉伯数字表示不同的结构特征，第二部份与第三部份之间用短横线”隔开。
例如：
SC225-1
表示结构特征
表示适用于管径为22.5nlm的显像管表示色纯静会聚磁体组合件
3质量评定程序
3.1初始制造阶段
色纯静会聚磁体组合件的初始制造阶段是充磁前将磁性塑料颗粒注塑成型。3.2鉴定批准
为了获得鉴定批准，制造厂应进行连续三个批的逐批检验和一个批的周期检验，以提供符合详细规范要求的质量一致性试验数据，应采用正常检查。3.3质量一致性检验
详细规范应规定每个检验批需进行的试验和周期检验需进行的试验，并应符合本规范的有关规定。
对于连续生产的色纯静全聚磁体组合件，检验批的定义为具有相同形状和尺寸、同一批原料制作、并采用基本相同的工艺条件下生产的，而且是在同一时间提交的所有的色纯静会聚磁体组合件该检验批的最后制造阶段应在个规定的时间内进行，通常不得超过一星期。
应按空白详细规范规定的质量一致性检验的试验一览表空白详细规范应规定逐批检验和周期检验的试验项目及进行检验的组别划分、抽样和期。
3.4抽样程序
SJ2879-88
采用GB2828-86的规定进行抽样，并应从正常生产的产品中抽取样品，3.5放行批证明记录
当有关规范中有规定和用户有要求时，放行批证明记录至少应包含逐批检验的每项试验的数据。
4试验和测量方法
4.1正常试验的大气条件
除非详细规范另有规定外，所有试验应按GB2421--81规定的正常的试验大气条件下进行：
温度：15~35℃：
相对湿度：45%~75%；
气压：86~106kPa.
42结构和尺寸
4.2.1要求：结构和尺寸由有关详细规范规定。4.2.2测量方法，采用精度不低于0.02mm的量具测量。4.3外观质量
4.3.1要求：应无缺口、裂纹、裂痕、凸缘、毛刺和合胶纹等对应用有害的缺陷，表面清洁无脏物和杂质附着，各部位的标记应清晰可辨4.3.2检验方法：用目测法与含有外观缺陷极限的样品比较检验，4.4电子束调整意
4.4.1要求：有关详细规范应作如下规定（调整量的单位均为mm）：二极体在磁场最大时的中心束和边束的调整量；二极磁体在磁场最小时的中心束和边束的调整量：四极磁体在磁场最大时的中心束和边束的调整量：四极磁体在磁场最小时的中心束和边束的调整量；六极磁体在磁场最大时的中心束和边束的调整量：六极磁体在磁场最小时的中心束和边束的调整量。4.4.2检验方法，将产品按指定的位置安装在显像管管颈上，并紧固好。接通电视机和图象发生器的电源，使营光屏上产生格式图像，并使其稳定20m证，用退磁器对图像及电视机周围进行退磁。
测量时，除测量的一对磁体外，其它两对磁体均应固定在磁场最小的位置上，测量某对磁体在最大（或最小）微场时电子束的调整量，应当把该对磁体调整到相应的相对位置上，并将其相对位置固定，然后将两片同时旋转360通过转换开关，转换到中心电子束或边电子束，测出其调整量，4.4.3测量时的测量条件和要求应在详细规范中规定。4.6高温去磁特性
SJ2879---88免费标准下载网bzxz

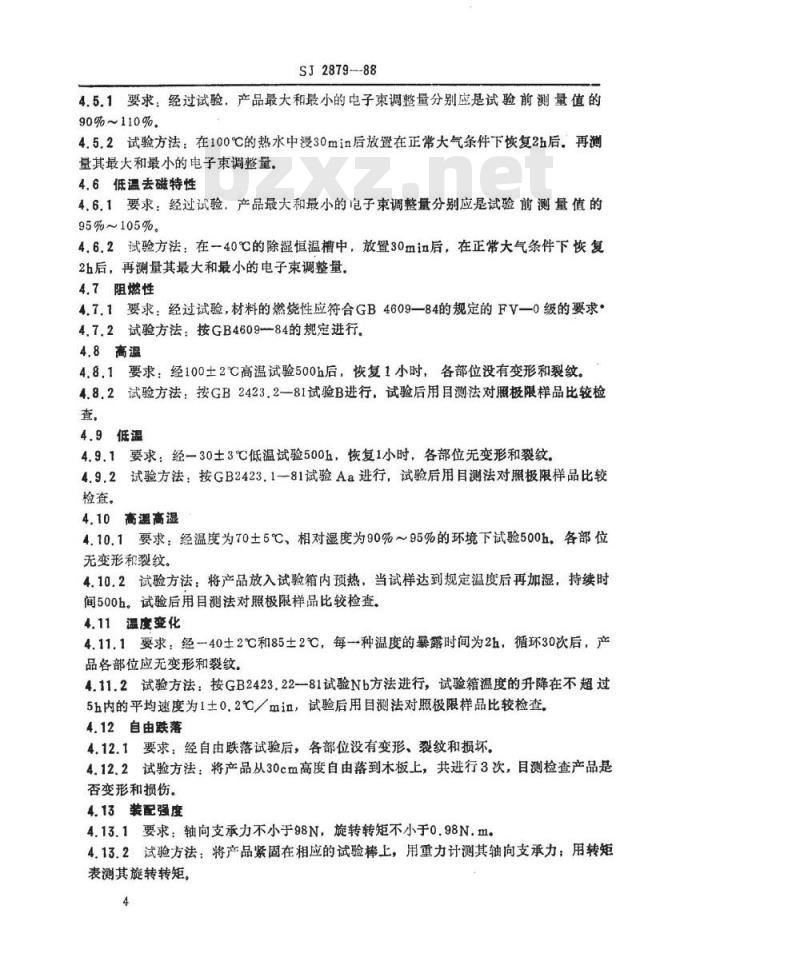

4.5.1要求：经过试验，产品最大和最小的电子束调整量分别应是试验前测量值的90%~110%
4.5.2试验方法：在100℃的热水中浸30min后放置在正常大气条件下恢复2h后。再测量其最大和最小的电子束调整量。4.6低温去磁特性
4.6.1要求：经过试验，产品最大和最小的它子束调整量分别应是试验前测量值的95%~105%
4.6.2试验方法：在一40℃的除湿恒温槽中，放置30min后，在正常大气条件下恢复2h后，再测量其最大和最小的电子束调整量，4.7阻燃性
4.7.1要求：经过试验，材料的燃烧性应符合GB4609—84的规定的FV—0级的要求·4.7.2试验方法：按GB4609一84的规定进行。4.8高温
4.8.1要求：经100土2℃高温试验500h后，恢复1小时，各部位没有变形和裂纹。4.8.2试验方法：按GB2423.2一81试验B进行，试验后用目测法对照极限样品比较检查，
4.9低温
4.9.1要求：经一30士3℃低温试验500h，恢复1小时，各部位无变形和裂纹。4.9.2试验方法：按GB2423.1-81试验Aa进行，试验后用目测法对照极限样品比较检查。
4.10高温高湿
4.10.1要求：经温度为70士5℃、相对湿度为90%～95%的环境下试验500h.各部位无变形和裂纹。
4.10.2试验方法：将产品放入试验箱内预热，当试样达到规定温度后再加湿，持续时间500h。试验后用目测法对照极限样品比较检查4.11温度变化
4.11.1要求：经一40士2℃和85土2℃，每一种温度的暴露时间为2h，循环30次后，产品各部位应无变形和裂纹。
4.11.2试验方法：按GB2423.22一81试验Nb方法进行，试验箱温度的升降在不超过5h内的平均速度为1土0.2℃／min，试验后用目测法对照极限样品比较检查，4.12自由跌落
4.12.1要求：经自由跌落试验后，各部位没有变形、裂纹和损坏。4.12.2试验方法：将产品从30cm高度自由落到木板上，共进行3次，目测检查产品是否变形和损伤。
4.13装配强度
4.13.1要求：轴向支承力不小于98N，旋转转矩不小于0.98N.m。4.13.2试验方法：将产品紧固在相应的试验棒上，用重力计测其轴向支承力；用转矩表测其旋转转矩。
试验棒由有关详细规范规定。

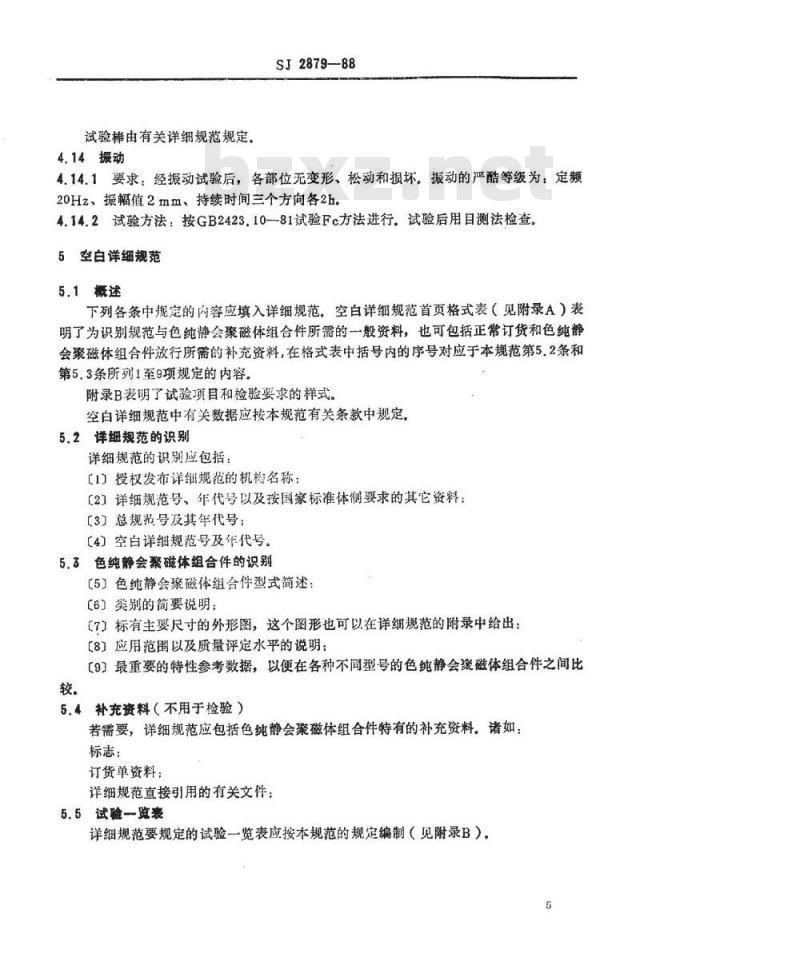

4.14摄动
SJ2879-88
4.14.1要求，经振动试验后，各部位无变形、松动和损坏，振动的严酷等级为：定频20Hz、振幅值2mm、持续时间三个方向各2h.4.14.2试验方法：按GB2423.10--81试验Fc方法进行。试验后用目测法检查。5空白详细规范
5.1概述
下列各条中规定的内容应填入详细规范。空白详细规范首页格式表（见附录A）表明了为识别规范与色纯静会聚磁体组合件所需的一般资料，也可包括正常订货和色纯静会聚磁体组合件放行所需的补充资料，在格式表中括号内的序号对应于本规范第5.2条和第5.3条所列1至9项规定的内容。附录B表明了试验项目和检验要求的样式空白详细规范中有关数据应按本规范有关条款中规定。5.2详细规范的识别
详细规范的识别应包括：
【1】授权发布详细规范的机构名称：【2】详细规范号、年代号以及按国家标准体制要求的其它资料：【3】总规范号及其年代号：
【4】空白详细规范号及年代号。5.3色纯静会聚磁体组合件的识别【5】色纯静会聚磁体组合件型式简述：【6】类别的简要说明；
【7】标有主要尺寸的外形图，这个图形也可以在详细规范的附录中给出；【8】应用范围以及质量评定水平的说明：【9】最重要的特性参考数据，以便在各种不同型号的色纯静会磁体组合件之间比较.
5.4补充资料（不用于检验）
若需要，详细规范应包括色纯静会聚磁体组合件特有的补充资料，诸如，标志：
订货单资料：
详细规范直接引用的有关文件：5.5试验一览表
详细规范要规定的试验一览表应按本规范的规定编制（见附录B）。5
SJ2879--88
附录A
详细规范菌页的格式
（补充件）
色纯静会察磁体组合件的质量
按…定评【3】
按本详细规范鉴定合格的色纯静会聚磁体组合件的有效数据见有关合格产品一览表。6
总规范的条款号和
试验项目
A组检验（逐批检验）
A1分组
A2分组
总规范的条款号和
试验项目
C组检验（周期检验）
C1分组
C2分组
D组检验（期检验）
D1分组
D2分组
SJ2879--88
附录B
试验一览表衰的格式
（补充件）
试验条件
试验条件
注，表中：P一一周期试验的间隔（月）n-——试样数；
一总试样数：
一合格判据（允许的不合格品数）：D——破坏性试验
ND非破坏性试验，
INL-检查水平；
AQL—合格质量水平。
样品大小和合格判据
性能要求
