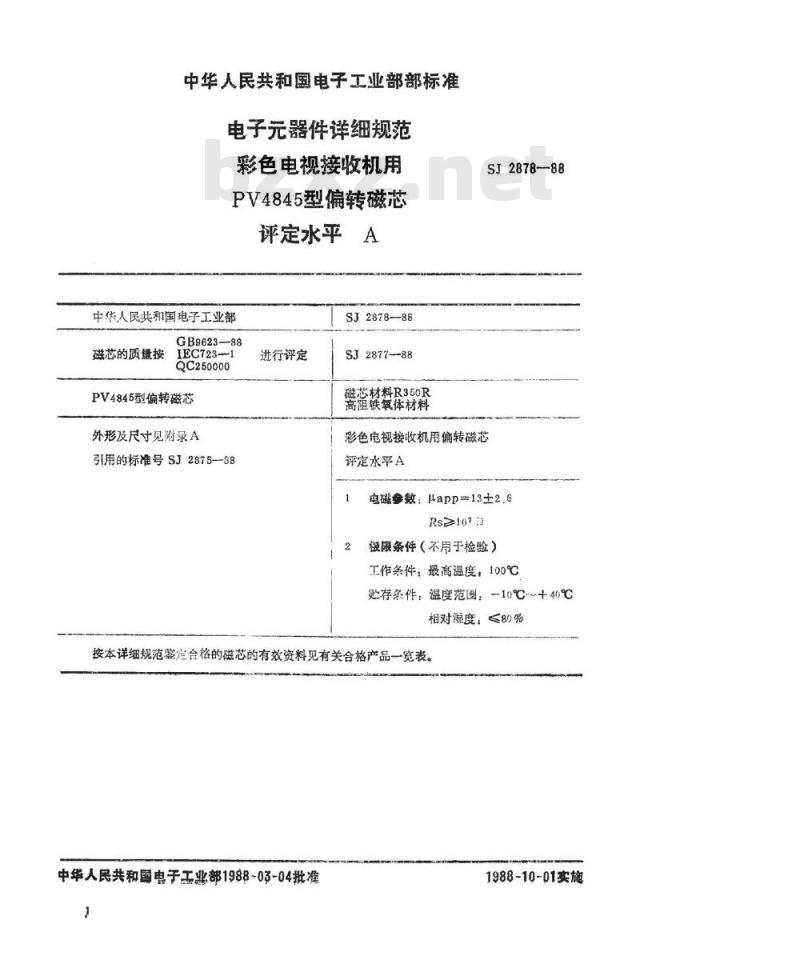

中华人民共和国电子工业部部标准电子元器件详细规范
彩色电视接收机用
PV4845型偏转磁芯
评定水平A
中华人民共和国电子工业部
磁芯的质量按
GB9623-88
IEC723--1
QC250000
PV4845型偏转磁芯
外形及尺寸见附录A
引用的标准号SJ2875-88
进行评定
SJ2878-88
SJ 2877--88
磁芯材料R350R
高阻铁氧体材料
SJ2878-88
彩色电视接收机用偏转磁芯
评定水平A
电磁参数：μapp=13士2.6
Rs≥1070
极限条件（不用于检验）
工作条件：最高温度，100℃
存条件：温度范围：-10℃+46℃相对湿度，≤80%
按本详细规范鉴定合格的磁芯的有效资料见有关合格产品一览表。中华人民共和国电于工业部1988-03-04批准1
1988-10-01实施

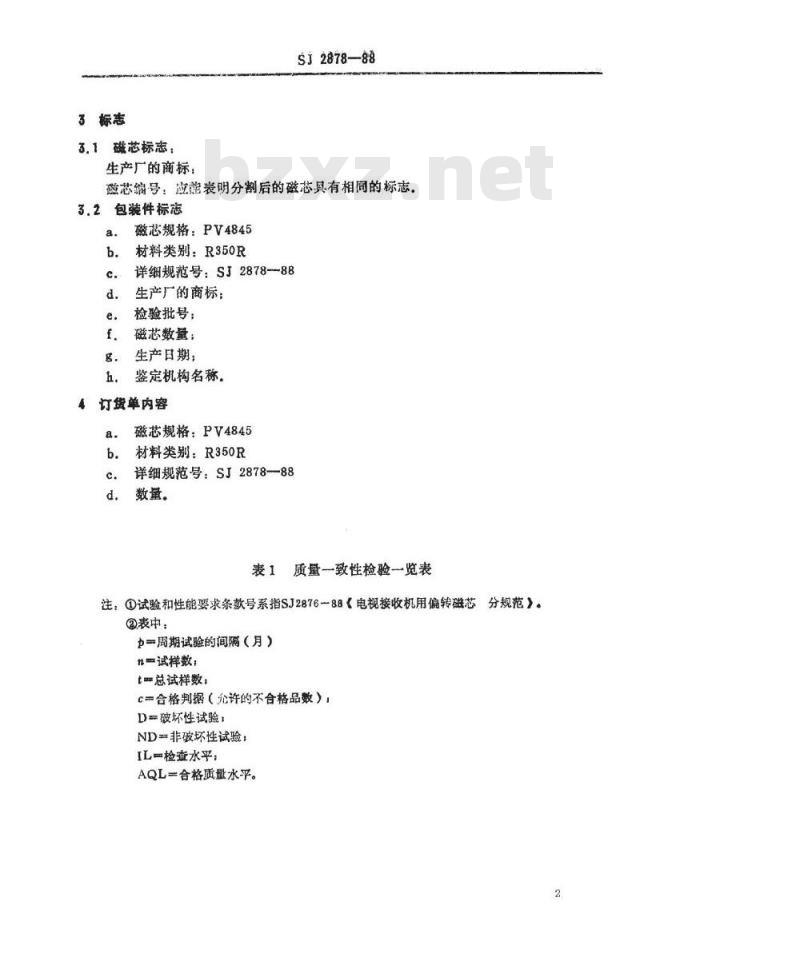

3标志
3.1磁芯标志：
生产厂的商标：
SJ2878-88
邀芯编号：应能装明分割后的磁芯具有相同的标志。3.2包装件标志
磁芯规格：PV4845
材料类别：R350R
详细规范号：SJ2878-88
生产厂的商标：
检验批号；
磁芯数量：
生产日期；
鉴定机构名称。
订货单内容
磁芯规格：PV4845
材料类别：R350R
详细规范号：SJ2878-88
数量。
表1质量一致性检验一览表
注：①试验和性能要求条款号系指SJ287688《电视接收机用偏转磁芯分规范》。表中：
力一周期试验的间隔（月）
n-试样数：
t=总试样数：
C=合格判据（允许的不合格品数）：D=破坏性试验：
ND=非破坏性试验；
IL一检查水平；
AQL=合格质量水平。

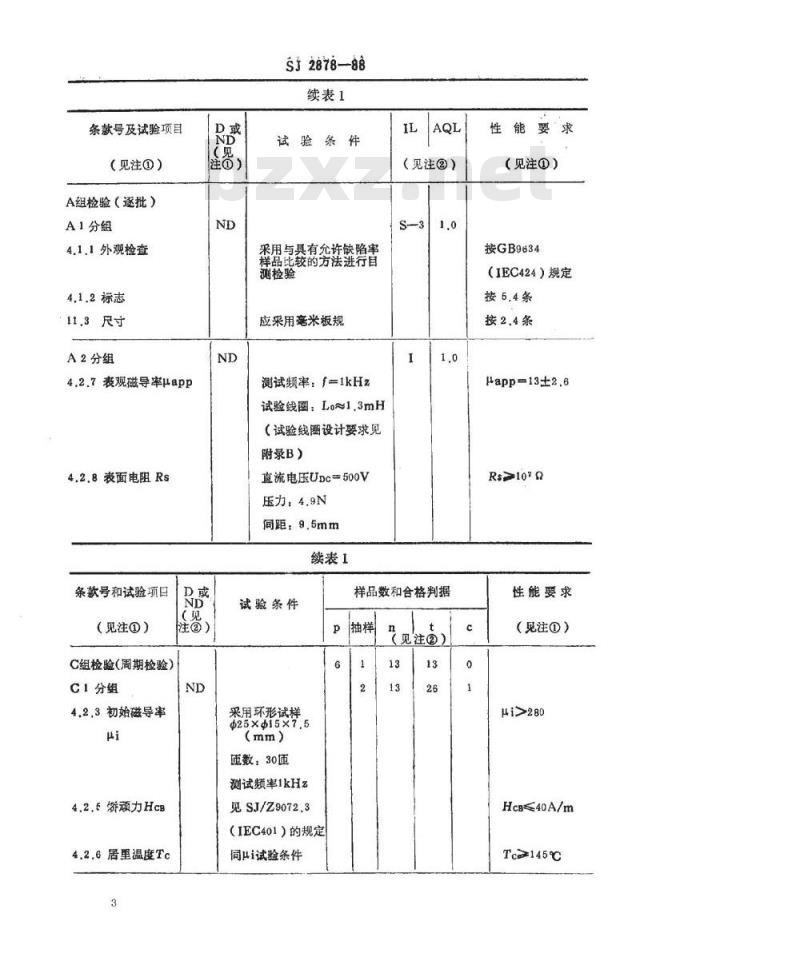

条款号及试验项目
（见注①）
A组检验（逐批）
A1分组
4.1.1外观检查
4,1,2标志
11.3尺寸
A2分组
4.2.7表观磁导率μapp
4.2.8表面电阻Rs
条款号和试验项日
（见注④）
C组检验（周期检验）
C1分组
4.2.3初始磁导率
4.2.5矫顽力HcB
4.2.6居里温度Tc
SJ2878-88
续表1
试验条件
采用与具有允许缺陷率
样品比较的方法进行目
测检验
应采用旁米板规
测试频率：f=IkHz
试验线图：Lo~1.3mH
（试验线离设计要求见
附录B）
直流电压UDc=500V
压力：4.9N
间距：9.5mm
续表1
试验条件
采用环形试样
$25×415×7.5
函数：30匝
测试频率1kHz
见SJ/Z9072.3
（IEC401）的规定
同Hi试验条件
（见注?）
样品数和合格判据
见注③）
性能要求
（见注④）
按GB9634
（IEC424）规定
按5.4条
按2.4条
μapp=13±2.6
Rs>107
性能要求
（见注①）
μi>280
Hc≤40A/m
Tc145℃
条款号和试验
（见注①）
C2分组

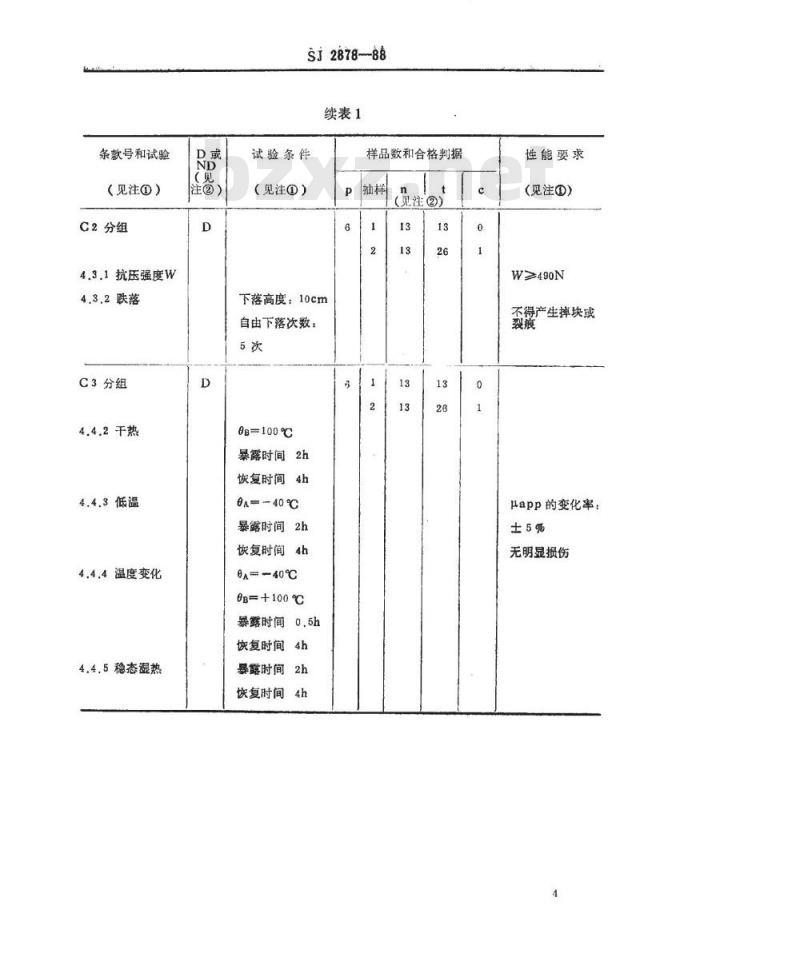

4.3.1抗压强度W
4.3.2跌落
C3分组
4.4.2干热
4.4.3低温
4.4.4温度变化
4.4.5稳态湿热
注@）
SJ2878-88
续表1
试验条件
（见注①）
下落高度：10cm
自由下落次数：
0B=100℃
暴露时间2h
恢复时间
--40℃
暴露时间2h
恢复时间4h
0--40℃
B=+100℃
暴露时间0.5h
该复时间
暴露时间2h
恢复时间4h
样品数和合格判据
（见注②）
性能要求
（见注）
W≥490N
轰馒产生掉块城
μapp的变化率：Www.bzxZ.net
无明显损伤
44.5±0.6
ST2878—88

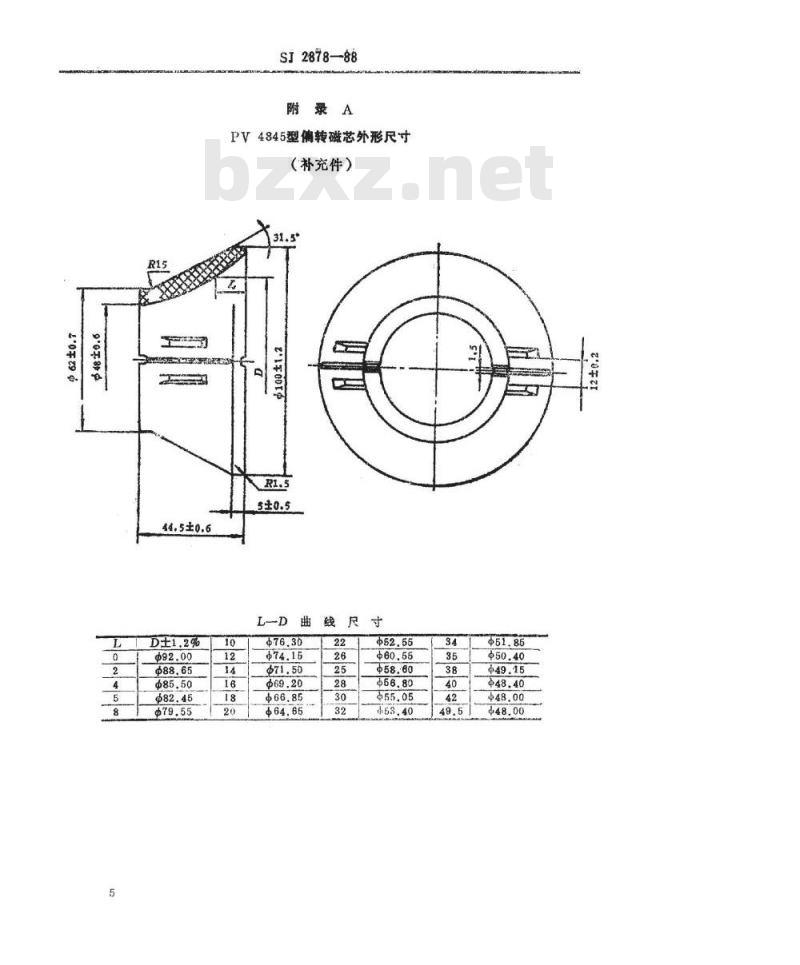

附录A
PV4845型偏转磁芯外形尺寸
（补充件）
线尺寸
s1287888
附桑B
试验线照没计翼求
（补充件）
线圈骨架的结构尺寸如下图所示。骨架材料为0.5mm厚的牛皮纸或有机玻璃或胶木等，用Φo.35mm的漆包线在骨架上均匀密绕四层，共150函，各层间有0.08mm的牛皮纸相隔，绕完后用清漆浸溃。
空心线圈的电感值：L.~1.3mH.
49±0。5
