【电子行业标准(SJ)】 电视接收机用偏转磁芯空白详细规范 评定水平Ａ

1范围

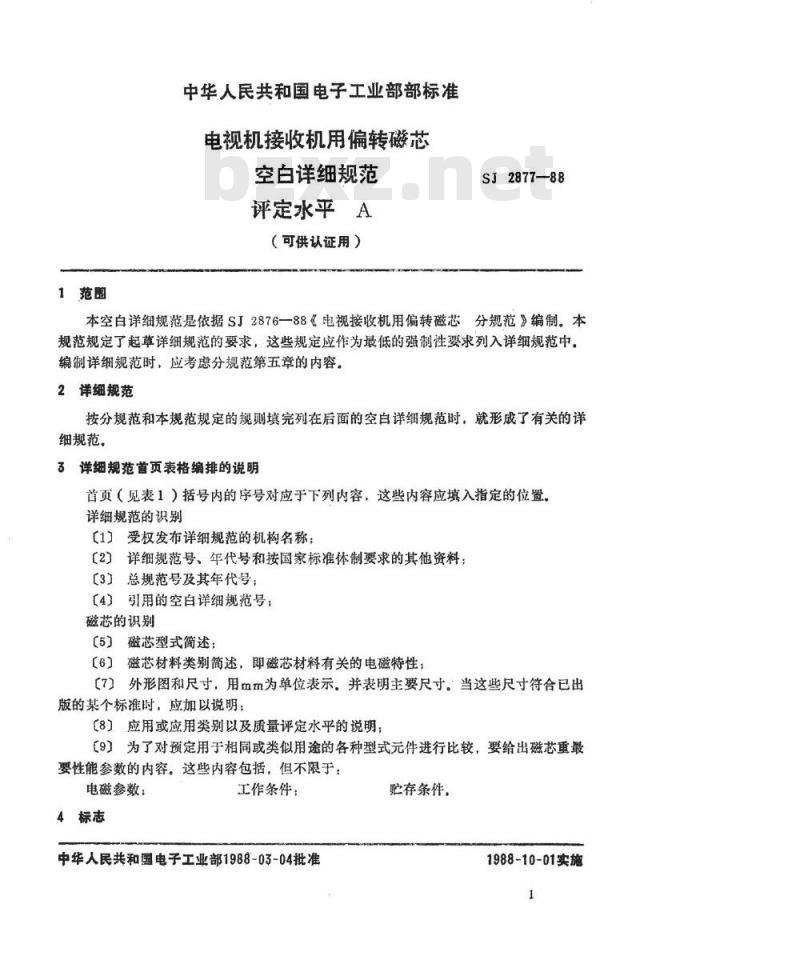

中华人民共和国电子工业部部标准电视机接收机用偏转磁芯
空白详细规范
评定水平A
（可供认证用）
SJ2877--88
本空白详细规范是依据SJ2876一88《电视接收机用偏转磁芯分规范》编制。本规范规定了起草详细规范的要求，这些规定应作为最低的强制性要求列入详细规范中编制详细规范时，应考虑分规范第五章的内容。2详细规范
按分规范和本规范规定的规则填完列在后面的空白详细规范时，就形成了有关的详细规范。
3详细规范首页表格编排的说明
首页（见表1）括号内的序号对应于下列内容，这些内容应填入指定的位置。详细规范的识别
【1】受权发布详细规范的机构名称：【2】详细规范号、年代号和按国家标准体制要求的其他资料；【3】总规范号及其年代号；
【4】引用的空白详细规范号；
磁芯的识别
【5】磁芯型式简述：
【6】磁芯材料类别简述，即磁芯材料有关的电磁特性【7】外形图和尺寸，用mm为单位表示，并表明主要尺寸。当这些尺寸符合已出版的某个标准时，应加以说明：【8]应用或应用类别以及质量评定水平的说明【9】为了对预定用于相同或类似用途的各种型式元件进行比较，要给出磁芯重最要性能参数的内容。这些内容包括，但不限于：电磁参数：
4标志
工作条件：
中华人民共和国电子工业部1988-03-04批准贮存条件，
1988-10-01实施
SJ2877-88

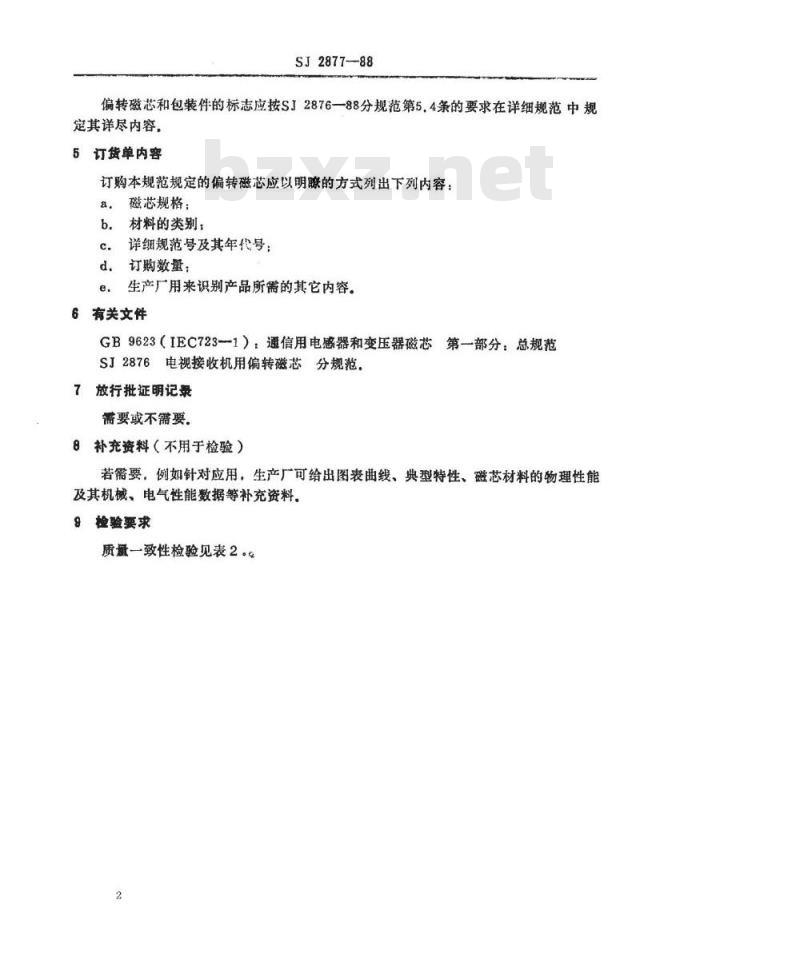

偏转磁芯和包装件的标志应按SJ2876—88分规范第5,4条的要求在详细规范中规定其详尽内容。
5订货单内容
订购本规范规定的偏转磁芯应以明的方式列出下列内容：磁芯规格：
材料的类别；
详细规范号及其年代号：
订购数量：
生产厂用来识别产品所需的其它内容。6有关文件
GB9623（IEC7231）：通信用电感器和变压器磁芯第一部分：总规范SJ2876电视接收机用偏转磁芯分规范，放行批证明记录
需要或不需要，
8补充资料（不用于检验）
若需要，例如针对应用，生产厂可给出图表曲线、典型特性、磁芯材料的物理性能及其机械、电气性能数据等补充资料9检验要求
质量一致性检验见表2.
磁芯的质量按……进行评定
外形图
引用的标准号
电视接收机用偏转磁芯
电磁多数：μapp=
极限条件（不用于检验）
工作条件：最高温度：
贮存条件，温度范围，一
相对湿度，≤
SJ2877-88

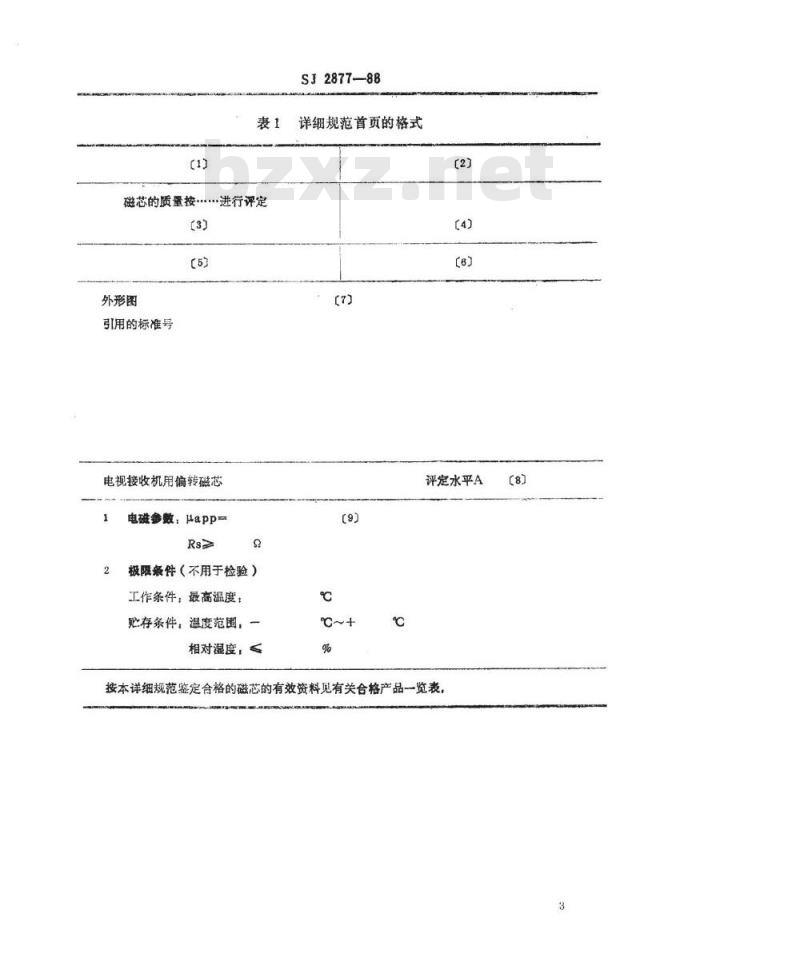

详细规范首页的格式
评定水平A
按本详细规范鉴定合格的磁芯的有效资料见有关合格产品一览表【8]

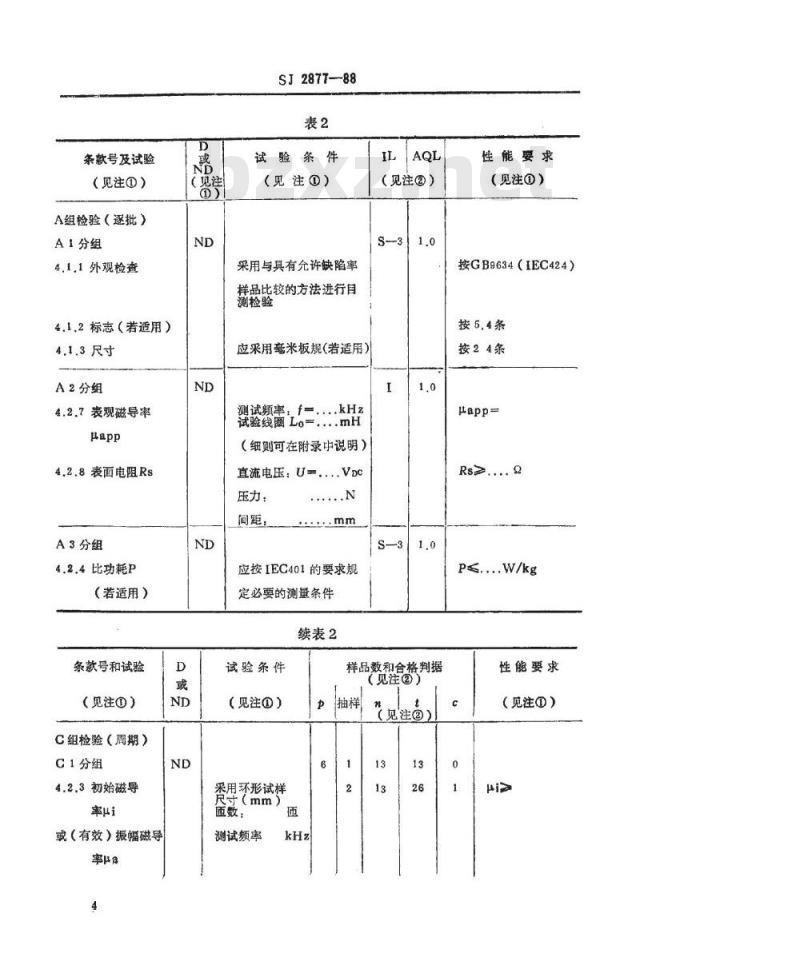

条款号及试验
（见注①）
A组检验（逐批）
A1分组
4,1,1外观检查
4.1.2标志（若适用）
4.1.3尺寸
A2分组
4.2.7表观磁导率
4.2.8表面电阻Rs
A3分组
4.2.4比功耗P
（若适用）
条款号和试验
（见注）
C组检验（周期）
C1分组
4.2.3初始磁导
或（有效）振幅磁导
SJ2877-88
试验条件
（见注①）
采用与具有允许缺陷率
样品比较的方法进行目
测检验
应采用毫米板规（若适用）
测试频率，f....kHz
试验线圈Lo-
（细则可在附录中说明）
直流电压U=....VDc
压力：
间距：
应按IEC401的要求规
定必要的测量条件
续表2
试验条件
（见注①）
采用环形试样
尺寸（mm）
函数：
测试频率
（见注?）
样品数和合格判据
（见注②）
（见注?）
性能要求
（见注①）
按GB9634（IEC424）
按5.4条
按24条
Rs≥....2
P≤....W/kg
性能要求
（见注①）

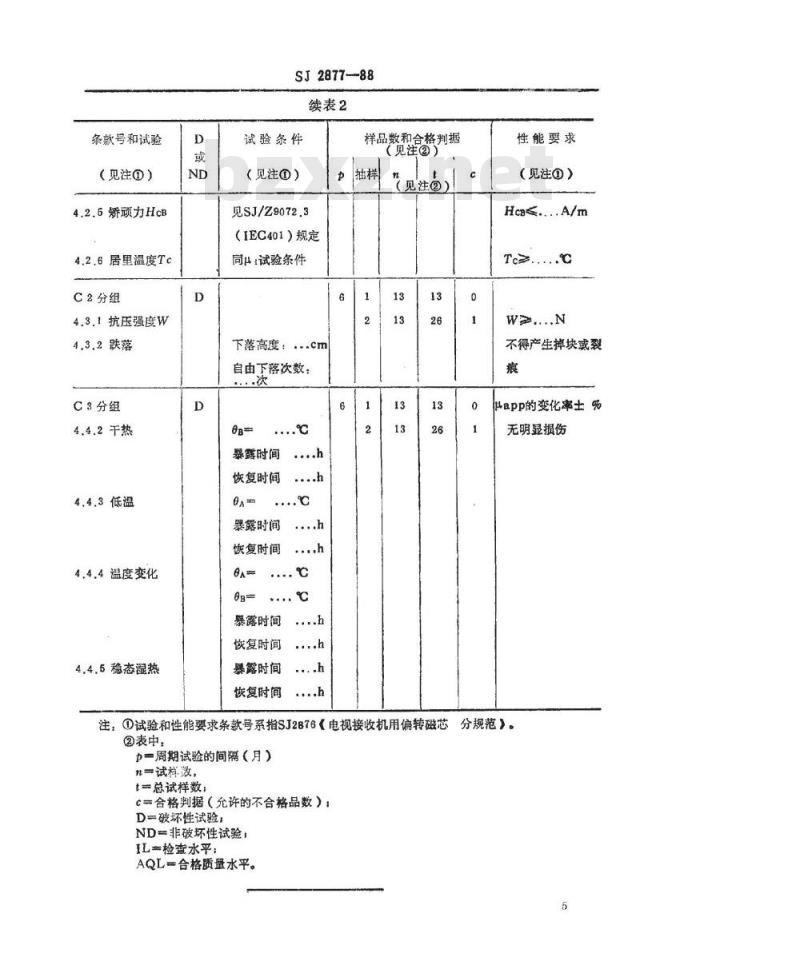

条款号和试验
（见注①）
4.2.5矫顽力HcB
4.2.6居里温度Tc
C2分组
4.3.1抗压强度W
4.3.2跌落
C3分组
4.4.2干热
4.4.3低温
4.4.4温度变化Www.bzxZ.net
4.4.5稳态湿热
SJ2877-88
续表2
试验条件
（见注①）
见SJ/Z9072.3
（IEC401）规定
同试验条件
下落高度：...cm
自由下落次数：
暴露时间..h
恢复时间
暴露时间...h
恢复时间
CA-...℃
暴露时间
恢复时间
暴露时间
恢复时间
样品数和合格判据
（见注）
（见注?）
性能要求
（见注④）
Hca<.....A/m
Tc≥.....C
不得产生掉块或裂
uapp的变化率士%
无明显损伤
注：①试验和性能要求条款号系指SJ2876《电视接收机用偏转磁芯分规范》。②表中：
p周期试验的间满（月）
n=试样数，
t=总试样数：
C=合格判据（允许的不合格品数）：D=破坏性试验；
ND=非破坏性试验：
IL一检查水平：
AQL=合格质量水平。
