【电子行业标准(SJ)】 磁性氧化物或铁粉制成的环形磁芯的尺寸

1范陶和自的

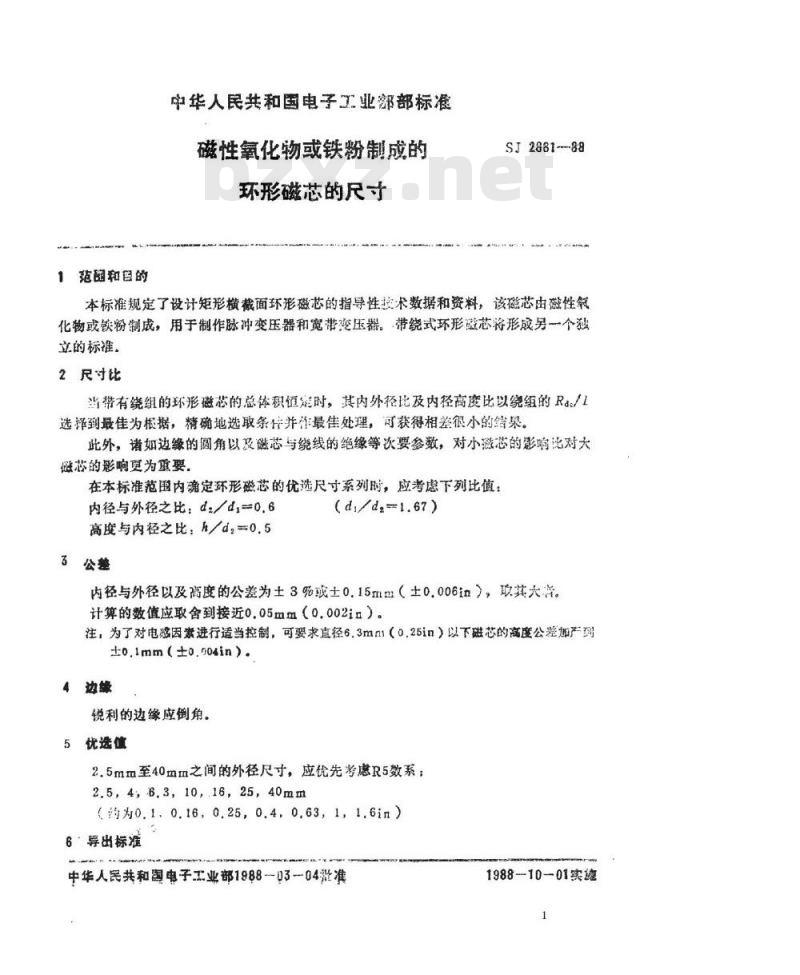

中华人民共和国电子工业部部标准磁性氧化物或铁粉制成的
环形磁芯的尺寸
SJ2881---88
本标准规定了设计矩形横截面环形磁芯的指导性按术数据和资料，该磁芯由微性翁化物或铁粉制成，用于制作脉冲变压器和宽带变压器。带绕式环形醛芯将形成另一个独立的标准。
2尺寸比
当带有绕组的环形磁芯的总体积值定时，其内外径比及内径高度比以绕组的R/1选择到最佳为根据，精确地选取条片并作最售处理，可获得相差很小的结果。此外，诸如边缘的圆角以及磁芯与绕线的绝缘等次要参数，对小避芯的影响比对大磁芯的影响更为重要
在本标准范围内确定环形磁芯的优选尺寸系列时，应考虑下列比值：内径与外径之比：d./d,=0.6
高度与内径之比：h/d，=o.5
3公垫
(di/d,-1.67)
内径与外径以及高度的公差为土3%或士0.15mm（土0.006in），取其六资。计算的数值应取舍到接近0.05mm（0.002im）。注，为了对电感因素进行适当控制，可要求直径6.3mnl（0.25in）以下磁芯的高度公差产到±o.1mm（±0,004in）.
4边缘
锐利的边缘应倒角。
5优选值
2.5mm至40mm之间的外径尺寸，应优先考虑R5数系；2.5，4,6.3，10,16，25，40mm
（的为0.1.0.16，0.25，0.4，0,63，1，1.6in）6导出标准
中华人民共和国电子工业部1988-03-04批准1988-10-01实
SJ2881--88
一种可能的环形磁芯标准已作为例子在附录中给出，在这个例子中采用了下列换算6.1原始单位制为公制。
6.2带公差的尺寸已根据ISO370的方法A：“带公差的尺寸一从英寸换算为毫米或反过来从毫米换算为英寸”的规则进行了换算。标称值已按本标准的要求舍入到一位或两位有效数字的数值，实际上，正式提供的换算尺寸不多于三位小数。为了把换算误差保持在最小。，换算规则可能造成多于三位小数。
一般由本标准的使用者去进行进一步取今，但是已经引入这种取舍之处。它不会导致超过二个原有毫米极限公差（即两种极限间的差）的2.5%。2
SJ2881--88

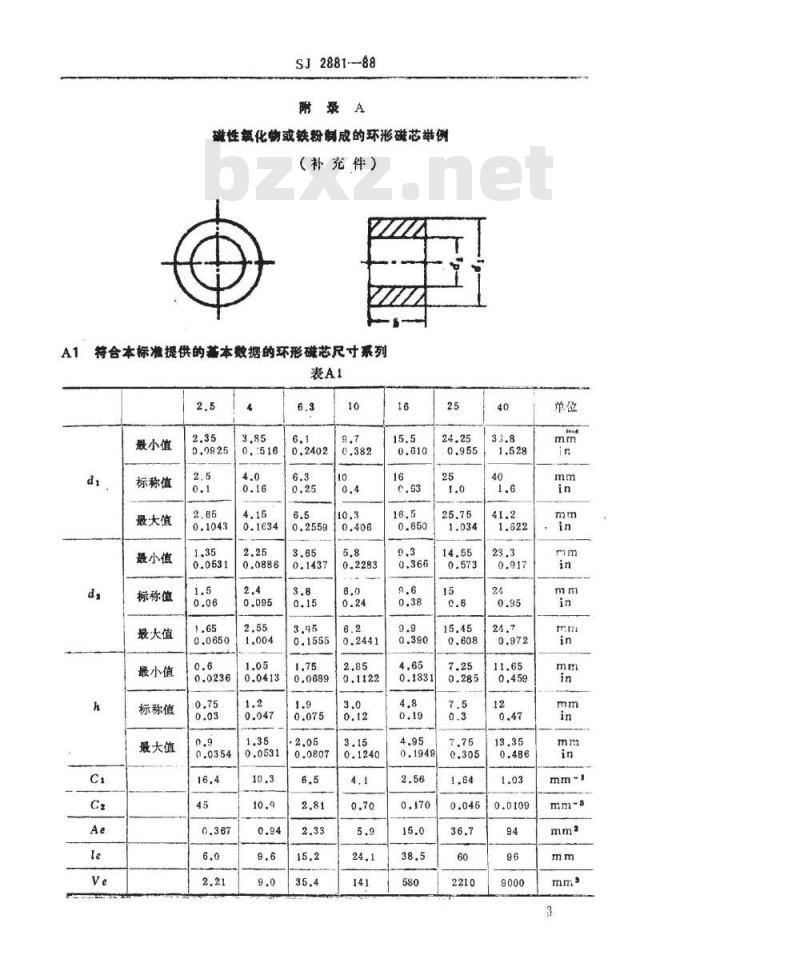

附桑A
磁性氧化物或铁粉制成的环形磁芯举例（补充件）
A1符合本标准提供的基本数据的环形磁芯尺寸累列表AI
最小值
标称值
最大值
最小值
标称值
最大值
最小值
标称值
最大值
2881--88
130°0
90°92
098900
1289818
手0's
l919r0
?千09wwW.bzxz.Net
602°8
