【电子行业标准(SJ)】 环形(O形)抽真空生产线完好要求和检查评定方法

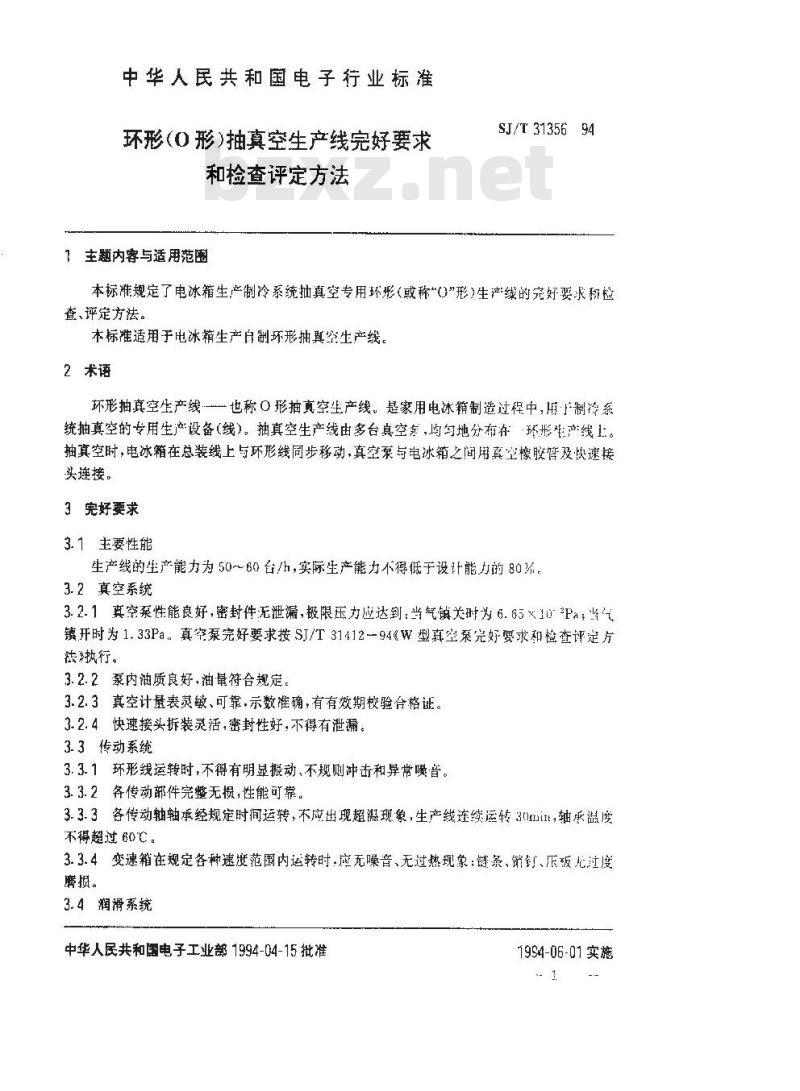

中华人民共和国电子行业标准
环形（0形）抽真空生产线完好要求和检查评定方法
1主题内客与适用范圈
SJ/T3135694
本标准规定了电冰箱生产制冷系统抽真空专用环形（或称()\形）生产线的完好要求和检查、评定方法。
本标准适用于电冰箱生产白制环形抽真空生产线。2术语
环形抽真空生产线一也称O形抽真空生产线。是家用电泳制造过程中，用于制冷系统抽真空的专用生产设备（线）。抽真空生产线由多台真空系，均匀地分布在环形产线上。抽真空时，电冰箱在总装线上与环形线同步移动，真空泵与电冰箱之间用真空橡胶質及快速接头连接。
3宪好要求
3.1主要性能
生产线的生产能力为50～60台/h，实际生产能力不得低于设计能力的80%，3.2真空系统
3.2.1真空泵性能良好，密封件无泄漏，极限压力应达到：当气镇关时为6.65×102Pa；当气镇开时为1.33Pa。真空泵完好要求按SJ/T3141294《W型真空泵完好要求和检查评定片法执行。
3.2.2泵内油质良好，油量符合规定，3.2.3真空计量表灵敏、可靠.示数准确，有有效期校验合格证。3.2.4、快速接头拆装灵活，密封性好，不得有泄漏。3.3传动系统
3.3.1环形线运转时，不得有明显搬动、不规则冲击和异常慢音。3.3.2各传动部件完整无损：性能可靠。3.3.3各传动轴轴承经规定时间运转，不应出现超温现象，生产线连续运转30mit，轴承温度不得超过60℃。
3.3.4变速箱在规定各种速度范围内运转时应无噪音、无过热现象：链条、销针、底版光过度磨损。免费标准下载网bzxz
3.4润滑系统
中华人民共和国电子工业部1994-04-15批准1954-06-01实施

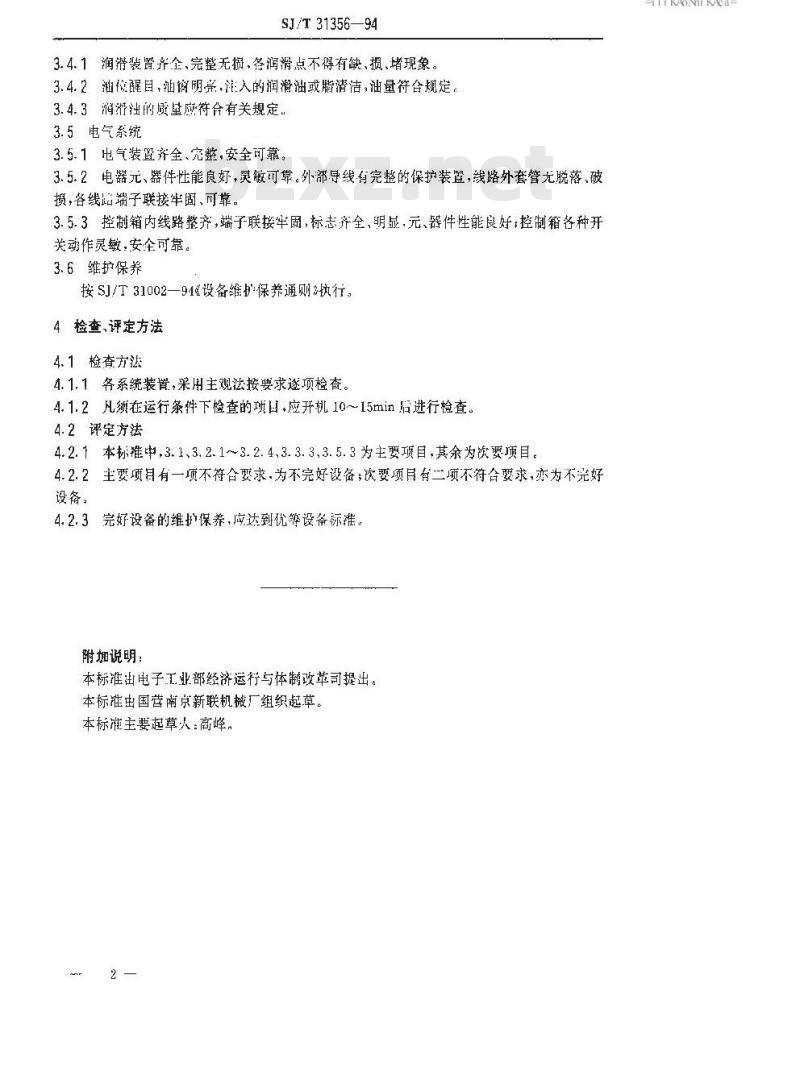

SJ/T 31356—94
3.4.1润滑装置齐全完整无损，备润滑点不得有缺，损、堵现象。3.4.2油位醒目，油窗明亮，注人的润滑油或脂清洁，油量符合规定，3.4.3满游浊的质量应符合有关规定3.5电气系统
3.5.1也气装置齐全、完整，安全可靠，3.5.2电器元、器件性能良好，灵敏可靠。外部寻线有完整的保护装置，线路外套管无脱落，破，各线跆端子联接牢固、可靠。3.5.3控制箱内线路整齐，端子联接牢固，标志齐全、明显，元、器件性能良好，控制箱各种开关动作灵敏，安全可靠。
3.6维护保养
按SJ/T31002—91设备维护保养通则执行。4检查,评定方法
4.1检查方滤
4.1.1各系统装置，采用主观法按要求遂项检查。4.1.2凡须在运行条件下检查的项口，应开机10～15min后进行检查。4.2评定方法
4.2.1本标准中,3.1、3.2.1~3.2.4、3.3.3、3.5.3为主要项目，其余为次要项目。4.2.2主要项目有一项不符合要求为不完好设备；次要项目有二项不符合要求，亦为不完好设备。
4.2.3完好设备的维护保养，应达到优等设备标推附加说明：
本标准出电子工业部经济运行与体制政革司提出。本标准出国营南京新联机械厂组织起草。本标准主要起草人：高峰，
