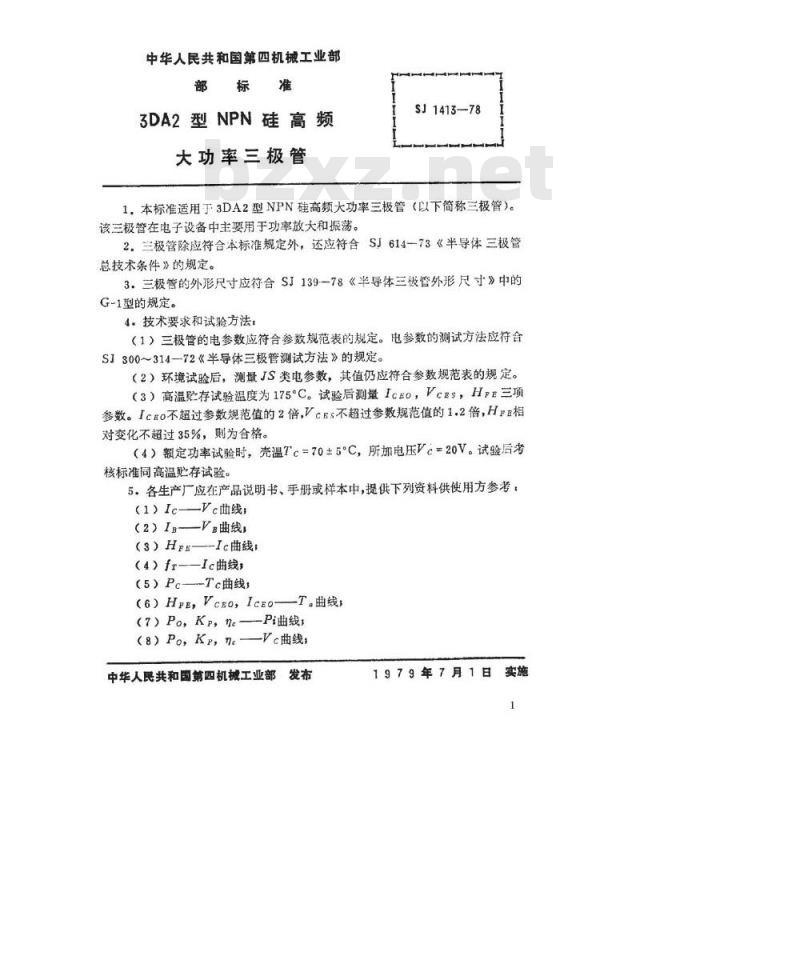

中华人民共和国第四机械工业部部标准
3DA2型NPN硅高频
大功率三极管
SJ1413—78
1，本标准适用于3DA2型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2三极管除应符合本标准规定外，还应符合SJ614-73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139—78《半导体三极管外形尺寸》中的G-1型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SI300～314-72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcEO，VcEs，HpE三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，H相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic——Vc曲线：
（2）I—V曲线：
（3）HRE—-Ic曲线：
（4）fr-—Ic曲线
（5）Pc—Tc曲线，
(6)HPE,VCEO,IcEO-
-T。曲线；
(7) Po, Kp, ne-1
-Pi曲线：
（8）Po,Kp,ne——Vc曲线：
中华人民共和国第四机械工业部发布
1979年7月1日实施
共3页第2页

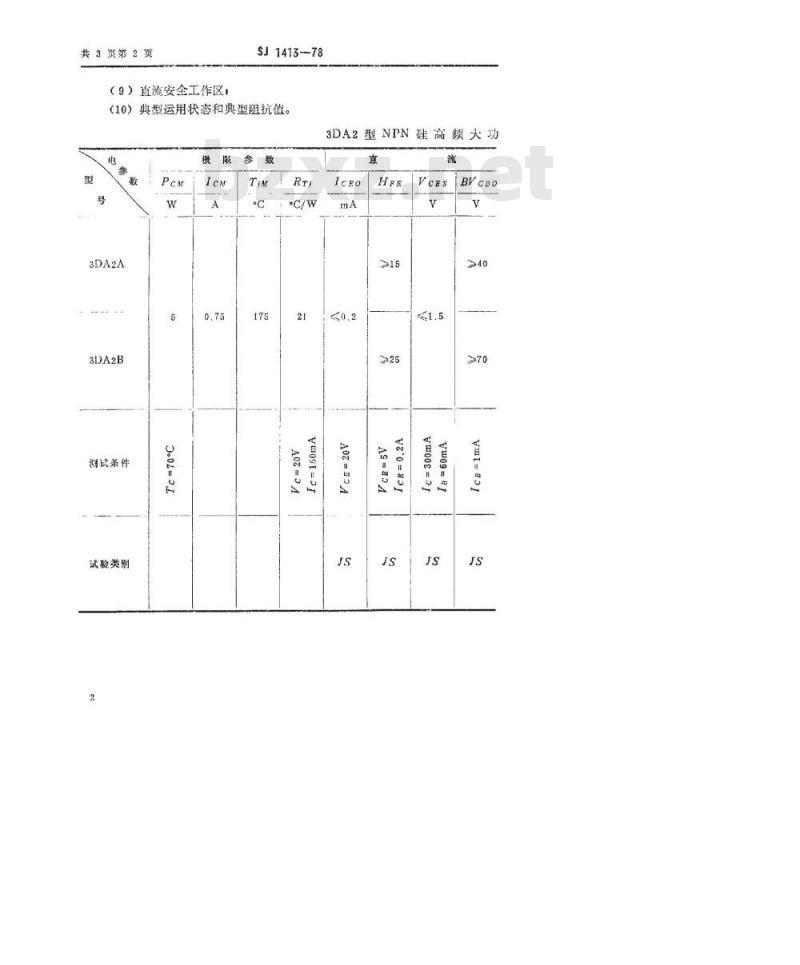

（9）直流安全工作区，
SJ1413-78
（10）典型运用状态和典型阻抗值。3DA2型NPN硅高频大功
测武条件
试验类别
：C/W
Vuo9-1

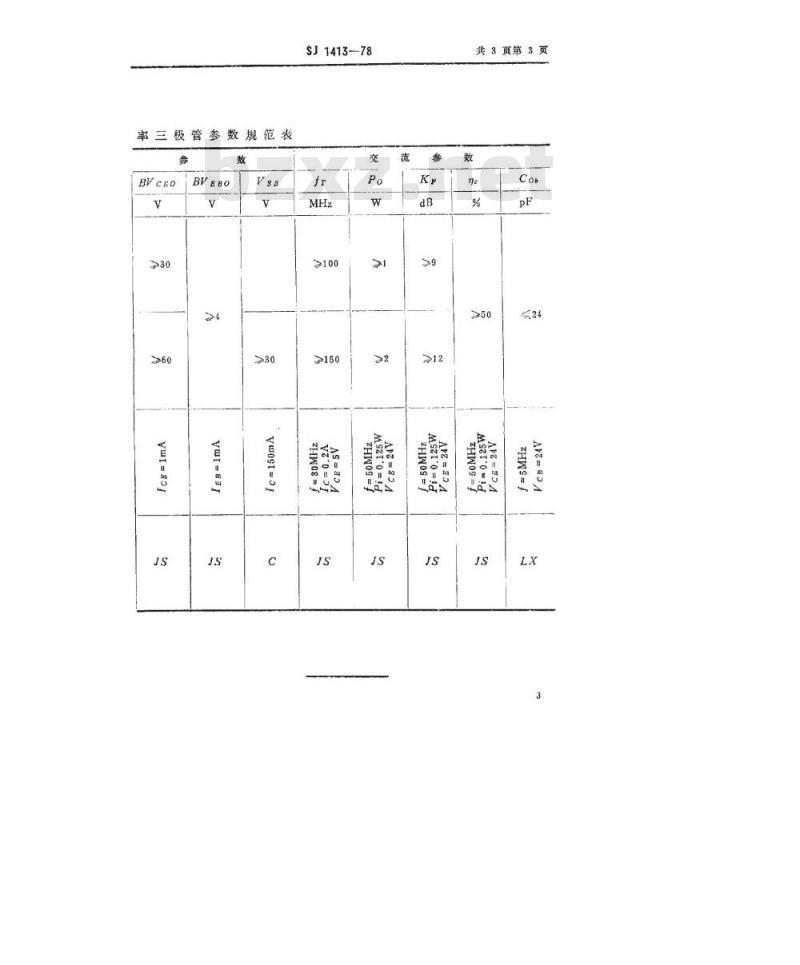

率三极管参数规范表www.bzxz.net
SJ1413-78
共3页第3页
