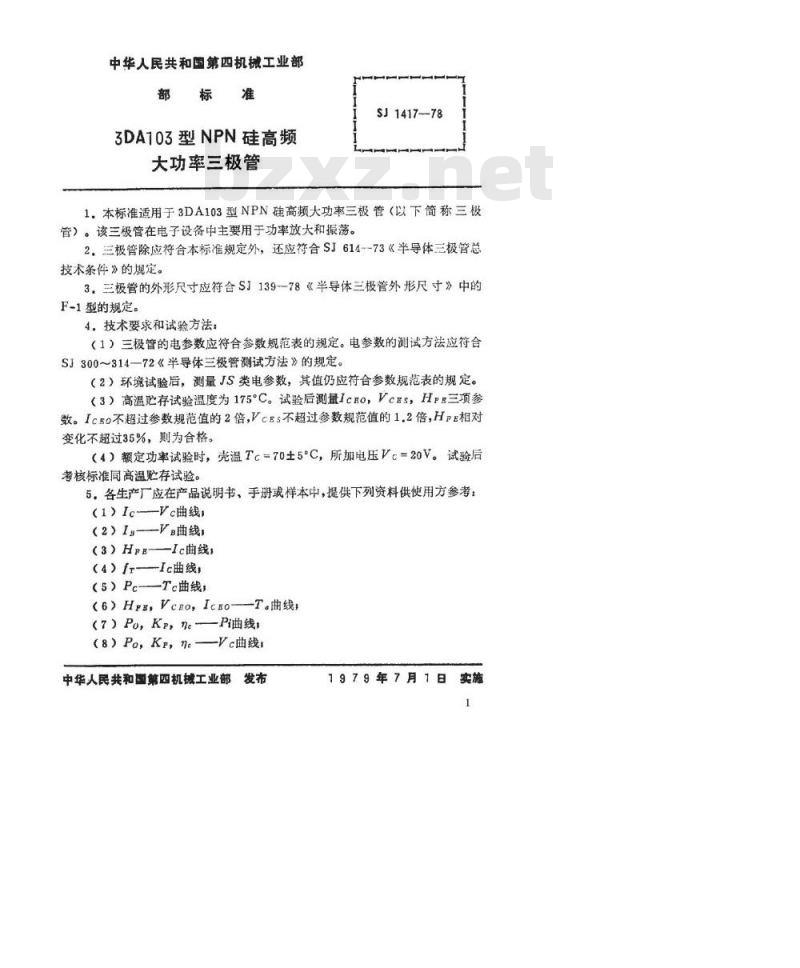

【电子行业标准(SJ)】 3DA103型NPN硅高频大功率三极管

中华人民共和国第四机械工业部部
3DA103型NPN硅高频
大功率三极管
SJ1417--78
1.本标准适用于3DA103型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2，三极管除应符合本标准规定外，还应符合SJ614--73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139-78《半导体三极管外形尺寸》中的F-1型的规定。
4，技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《率导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcBO，VcEs，Hp三项参数。IcBo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，HE相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。免费标准下载网bzxz
5。各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic—-Vc曲线：
（2）1g—VB曲线，
（3）HpB——Ic曲线，
（4）/r-——Ic曲线
（5）Pc—Tc曲线：
(6)HPB,VcBO,IcEO-
T。曲线#
(7) Po, Kp, ne-
-Pi曲线：
(8）Po,Kp,ne-—Vc曲线：
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页

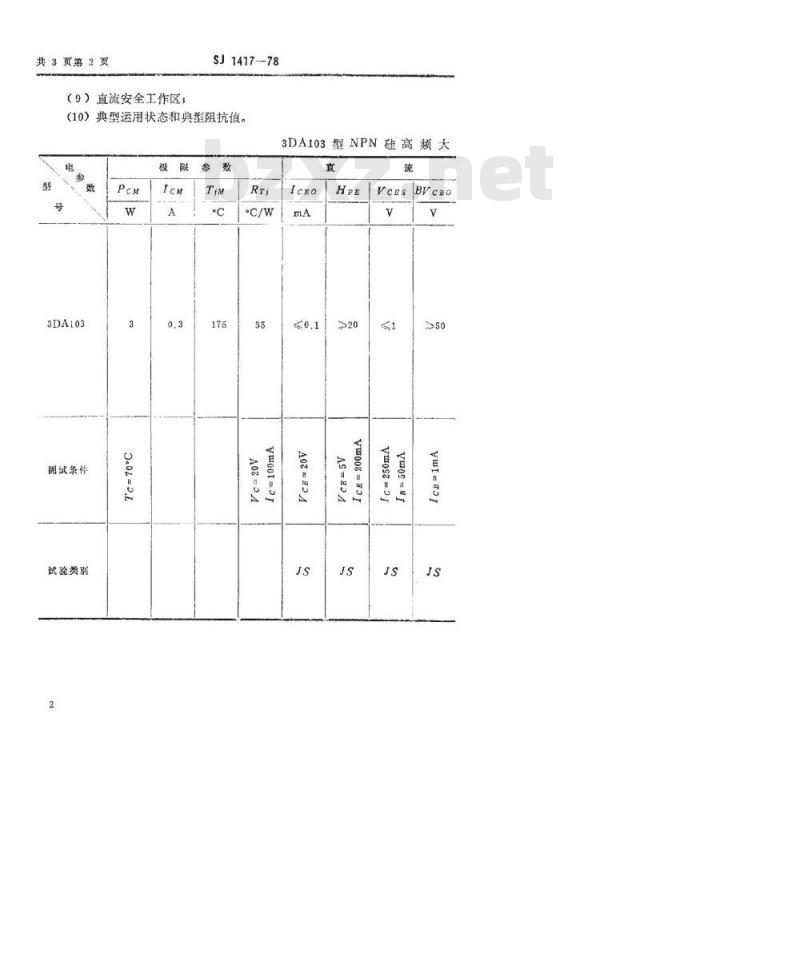

（9）直流安全工作区
SJ1417-78
（10）典型运用状态和典型阻抗值。3DA103型NPN硅高频大
3DA103
制试条件
试验类别
SJ1417—78

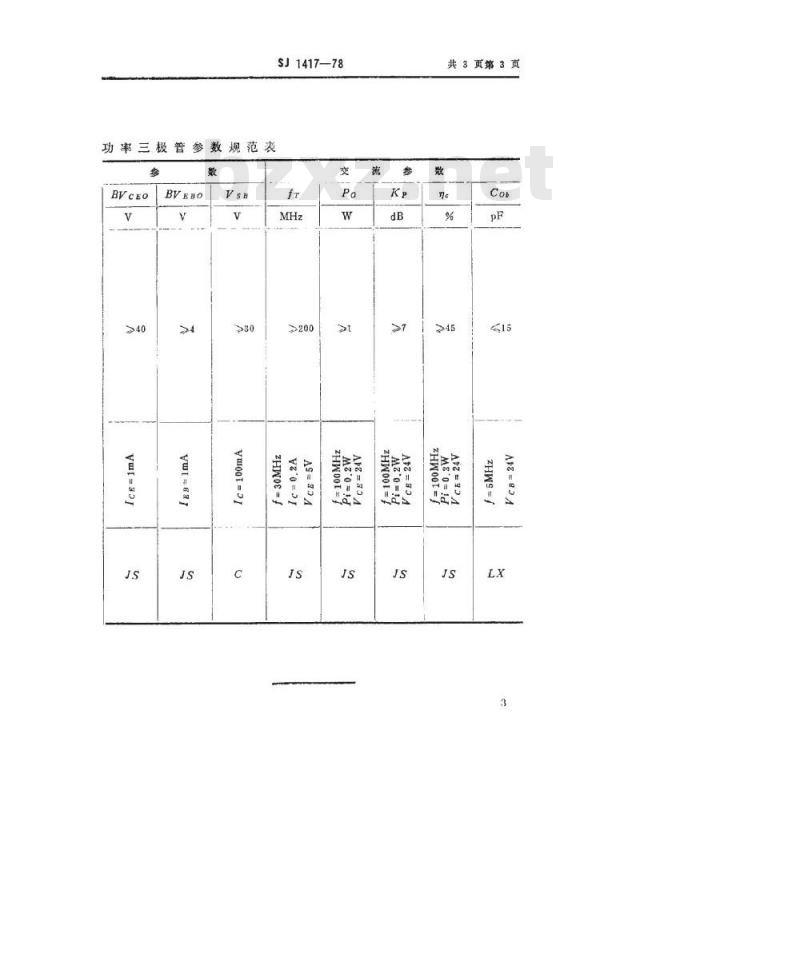

功率三极管参数规范表
yutsaan
共3页第3页
