【电子行业标准(SJ)】 3DA104型NPN硅高频大功率三极管

中华人民共和国第四机械工业部部标准

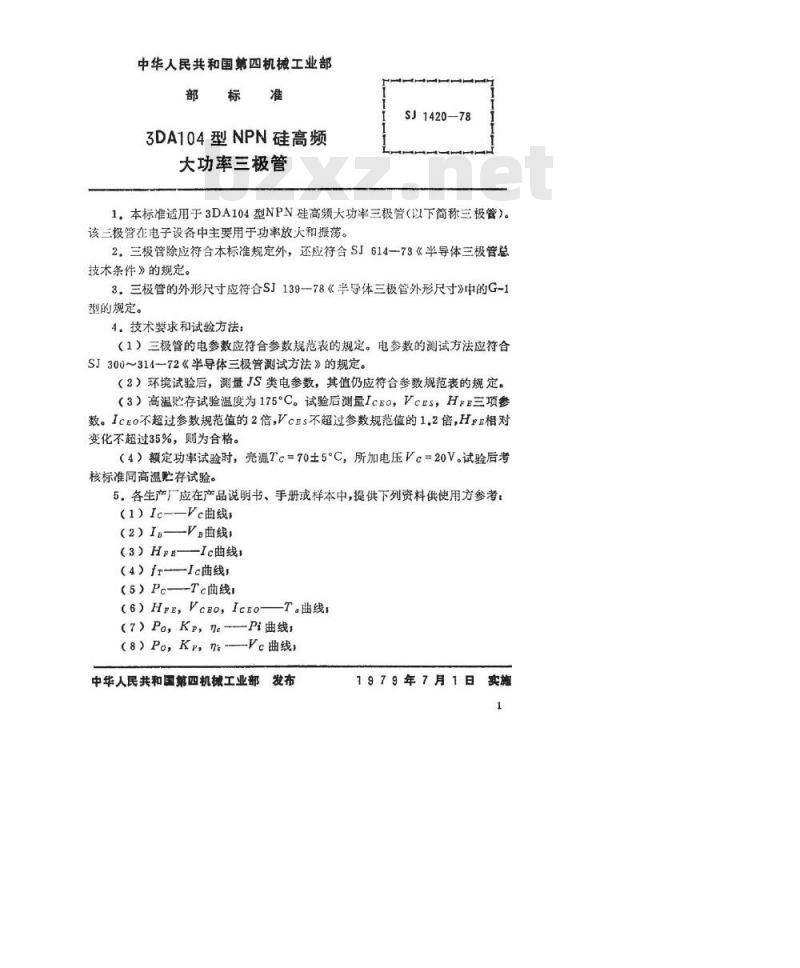

3DA104型NPN硅高频
大功率三极管
SJ1420—78
1，本标准适用于3DA104型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ13978《半导体三极管外形尺寸》中的G-1型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314-72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcE0，VcES，HpE三项参数。IcE0不超过参数规范值的2倍，VcEs不超过参数规范的1.2倍，HpE相对变化不超过35%，则为合格。
（4）额定功率试验时，亮温Tc=70士5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。免费标准下载网bzxz
5。各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic——Vc曲线：
（2）Ig——V曲线：
（3）HFB——Ic曲线：
（4）fr-Ic曲线
（5）Pc—-Tc曲线：
（6）HrE，VcEO，IcEoT。曲线，(7）Po，Kp,ne—Pi曲线
(8）Po,Kp,ne-Ve曲线
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2责

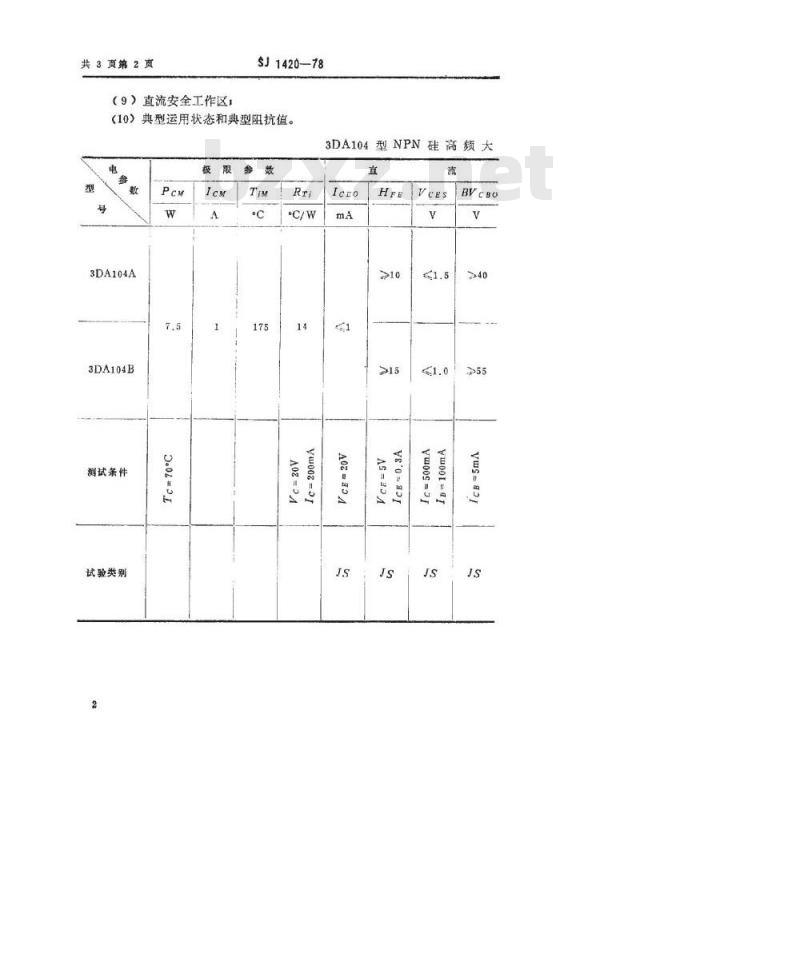

（9）直流安全工作区：
SJ1420-78
（10）典型运用状态和典型阻抗值。3DA104型NPN硅高频大
3DA104A
3DA104B
额试条件
试验类别
SJ1420—78
功率三极管参数规范表
82-824
M8'0=td
M8'0md
共3页第3页
M80=1d
