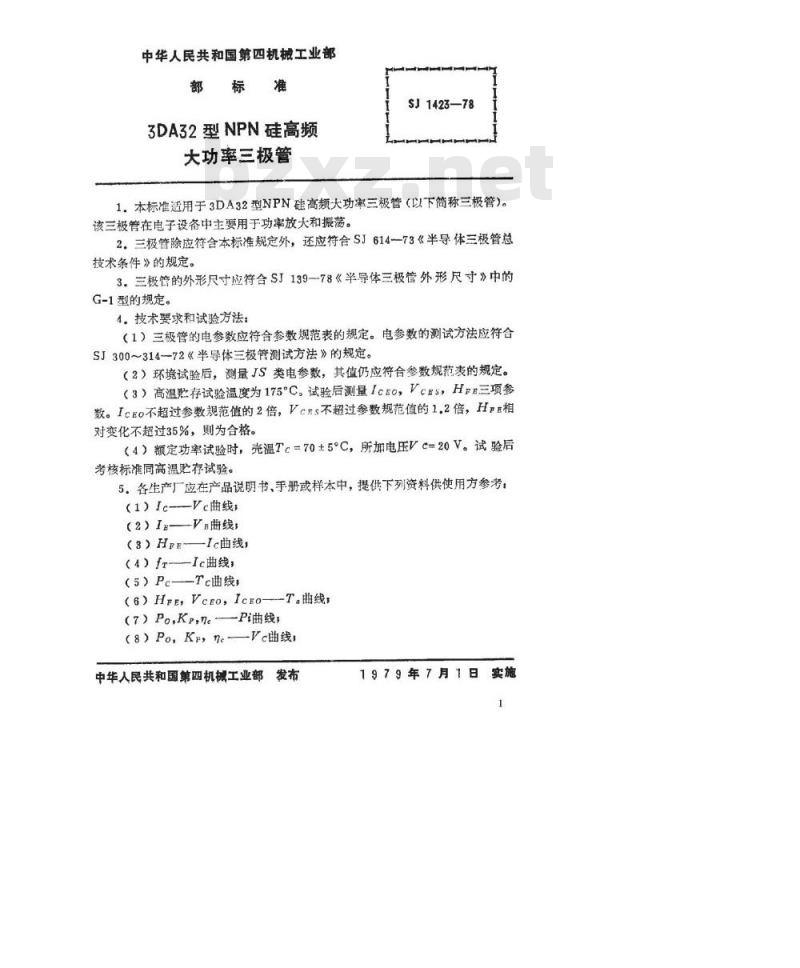

中华人民共和国第四机械工业部标准
3DA32型NPN硅高频
大功率三极管
SJ1423—78
1.本标准适用于3DA32型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614-—73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139一78《率导体三极管外形尺寸》中的G-1型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300~31472《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温必存试验温度为175°C。试验后测量IcEO，VcES，Hp三项参数。IcEo不超过参数规范值的2倍，Vcrs不超过参数规范值的1.2倍，HpE相对变化不超过35%，则为合格。
（4）额定功率试验时，尧温Te=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5。各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic-—Vc曲线；
（2）IB——VB曲线：
（3）HPE—Ic曲线
（4）fr-——Ic曲线：
（5）Pc——Tc曲线：
（6）HFE，VcEO，IcEO—-T。曲线（7）Po,Kp,ne—P曲线，
（8）Po,Kp，ne-—Vc曲线wwW.bzxz.Net
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页

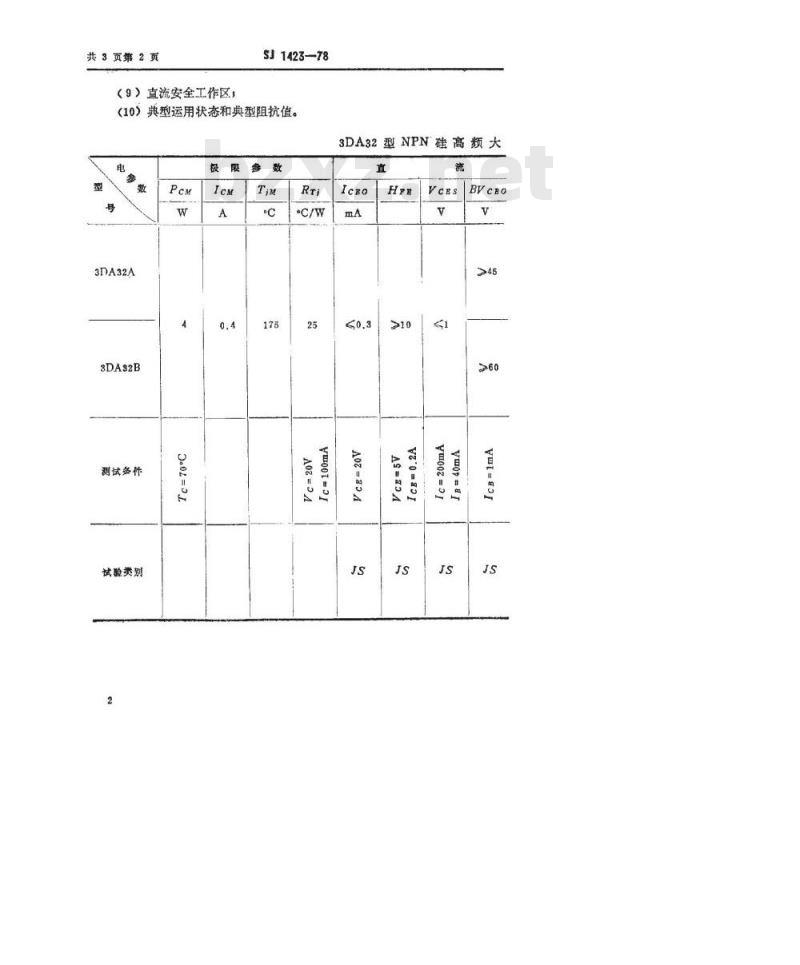

（9）直流安全工作区，
SJ1423-78
（10）典型运用状态和典型阻抗值。电
3DA32A
3DA32B
测试条件
试验类别
3DA32型NPN硅高频大
SJ1423-78

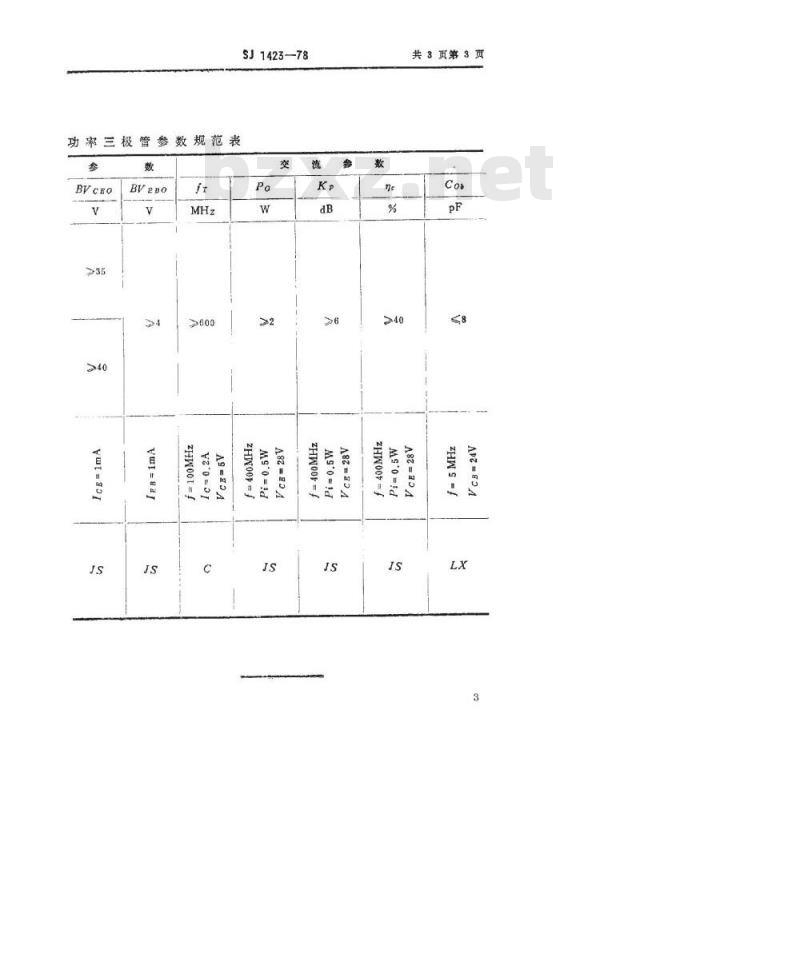

功率三极管参数规范表
M9'o=td
Ms'0=id
Mso=id
共3页第3责
