【电子行业标准(SJ)】 3DA100型NPN硅高频大功率三极管

中华人民共和国第四机械工业部部

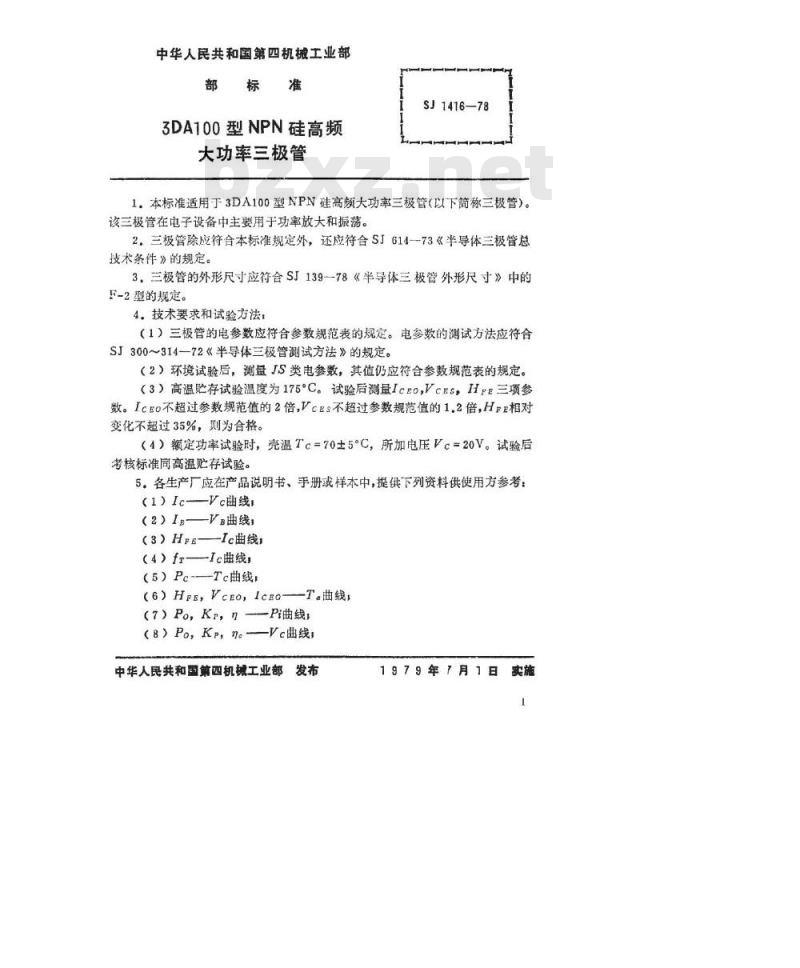

3DA100型NPN硅高频
大功率三极管
SJ1416—78
1.本标准适用于3DA100型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614-73《半导体三极管总技术条件》的规定。bzxz.net
3.三极管的外形尺寸应符合SJ139一78《半导体三极管外形尺寸》中的F-2型的规定。
4.技术要求和试验方法
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测盘JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcE0,VcES，Hr三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，HrE相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5，各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic——Vc曲线，
（2）IB——VB曲线，
（3）HPB—-Ic曲线：
（4）fr-Ic曲线，
（5）Pc--Tc曲线
（6）HPE，VcEo,lcO-—Ta曲线
（7）Po，Kr，nP曲线；
(8）Po,Kp，ne-Vc曲线，
中华人民共和国第四机械工业部发布1979年1月1日
共3页第2页

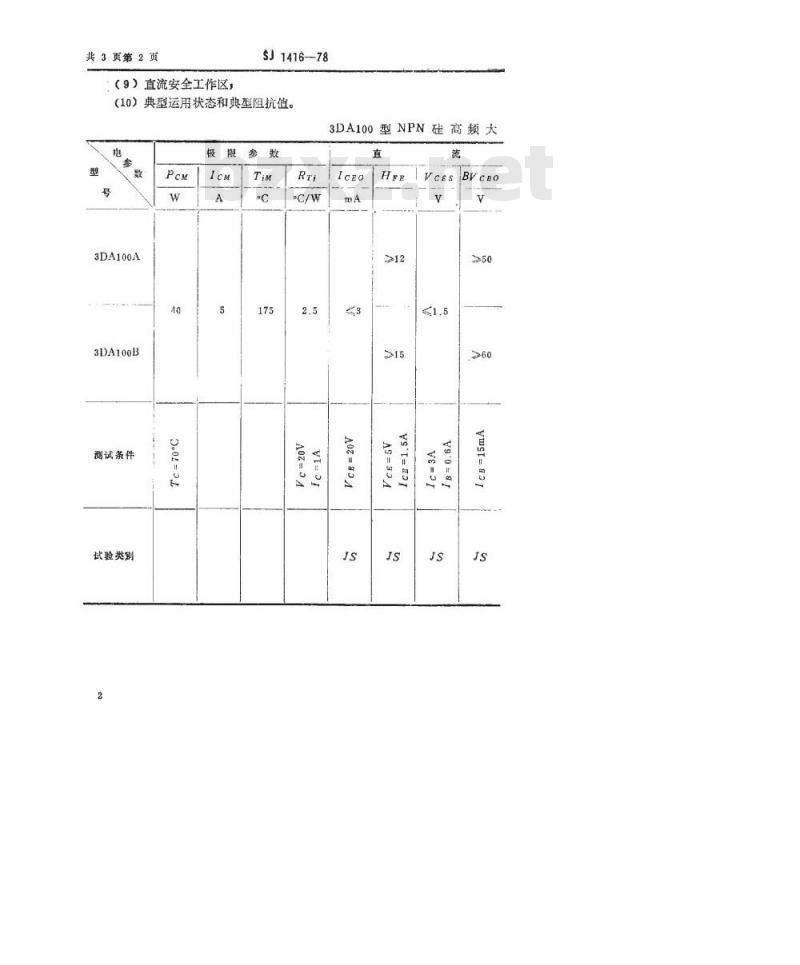

（9）直流安全工作区，
SJ1416-78
（10）典型运用状态和典型阻抗值。3DA100型NPN硅高频大
3DA100A
3DA100B
测试条件
试验类别
9't=aon

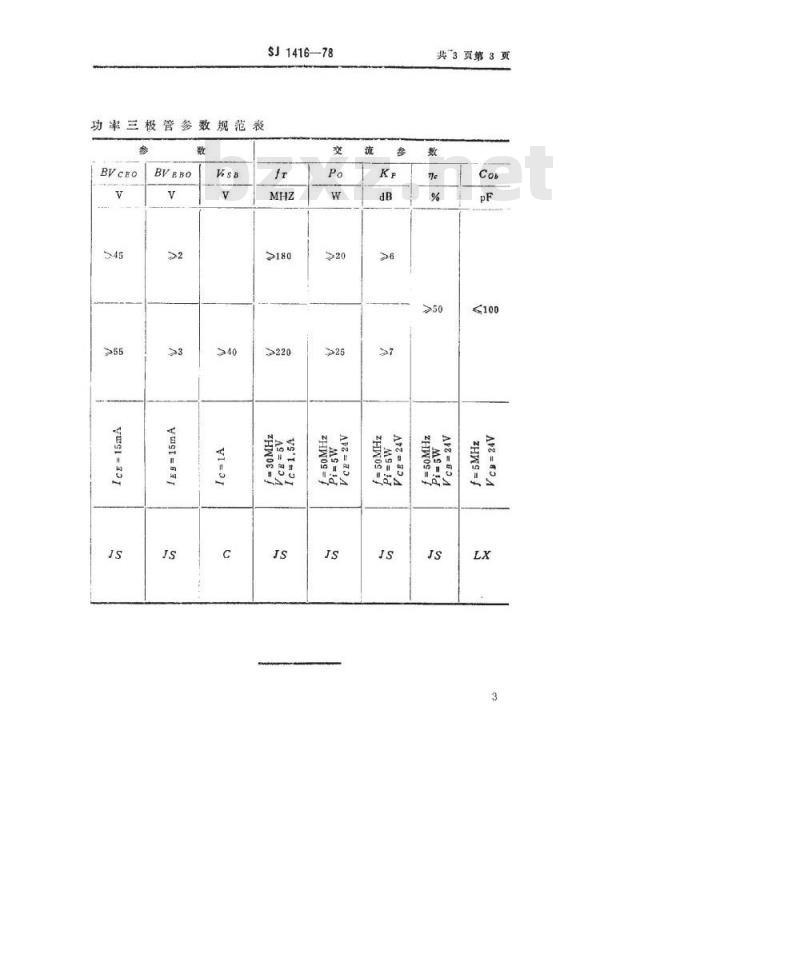

功率三极管参数规范表
SJ1416—78
共3页第3页
