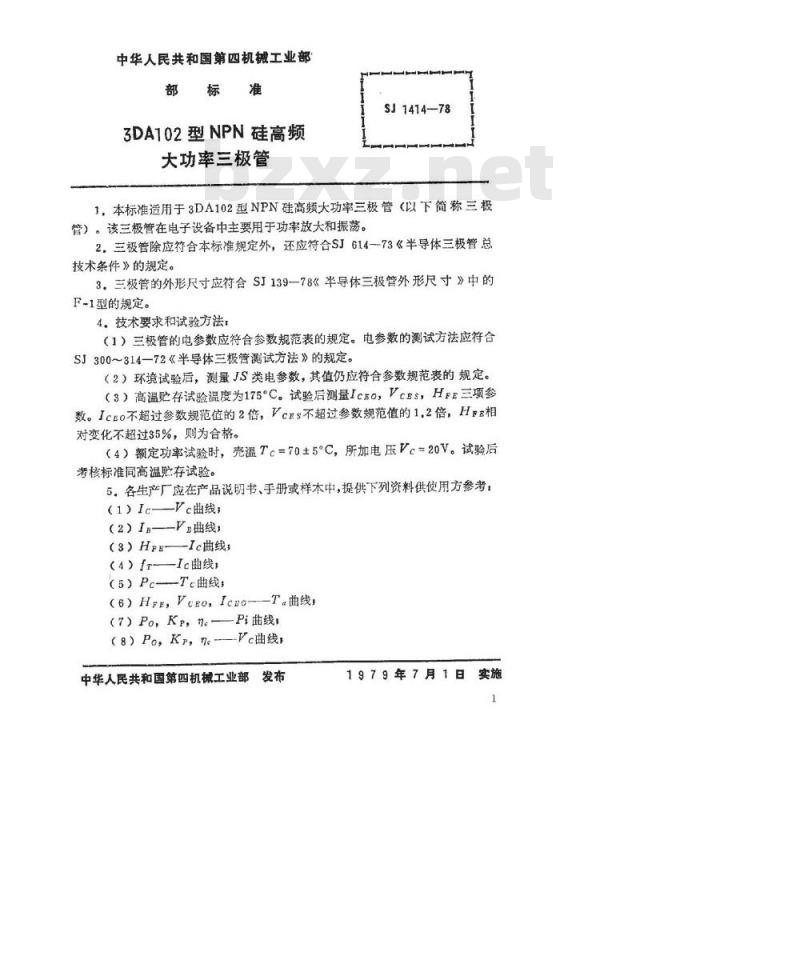

中华人民共和国第四机械工业部部标准
3DA102型NPN硅高频
大功率三极管
SJ1414-78
1，本标准造用于3DA102型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设各中主要用于功率放大和振荡。2三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3。三极管的外形尺寸应符合SJ139一78《半导休三极管外形尺寸》中的F-1型的规定。
4。技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcE0，VcEs，HFE三项参数。Iczo不超过参数规范值的2倍，VcEs不超过参数规范值的1,2倍，Hp相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5。各生产厂应在产品说明书、手册或样木中，提供下列资料供使用方参考：（1）Ic——Vc曲线；
（2）I—V曲线；
（3）HpB-—Ic曲线；Www.bzxZ.net
（4）fr-—Ic曲线：
（5）PcTe曲线：
（6）HE，VcEo，Icro-—Ta曲线，(7）Po,Kp，ne-—Pi曲线：
(8）Po,Kp，ne--Ve曲线：
中华人民共和国第四机械工业部发布1979年7月1日实施

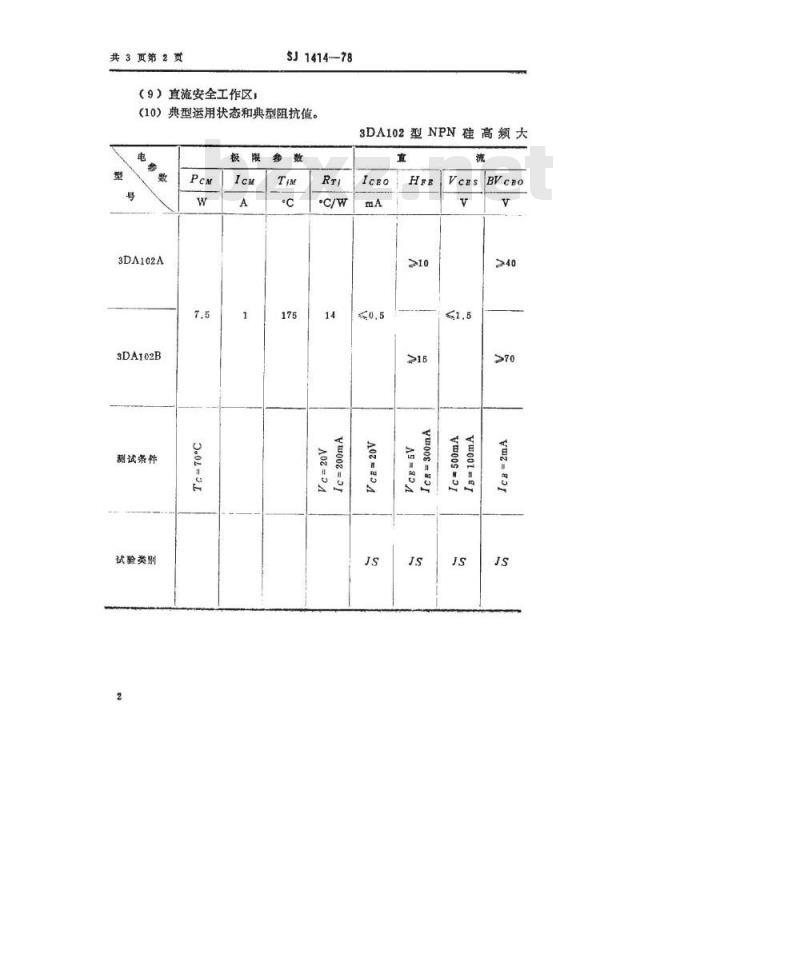

共3页第2责
（9）直流安全工作区）
SJ1414—78
（10）典型运用状态和典型阻抗值。电
3DA102A
3DA102B
测试条件
试验类别
3DA102型NPN硅高频大
SI1414-78

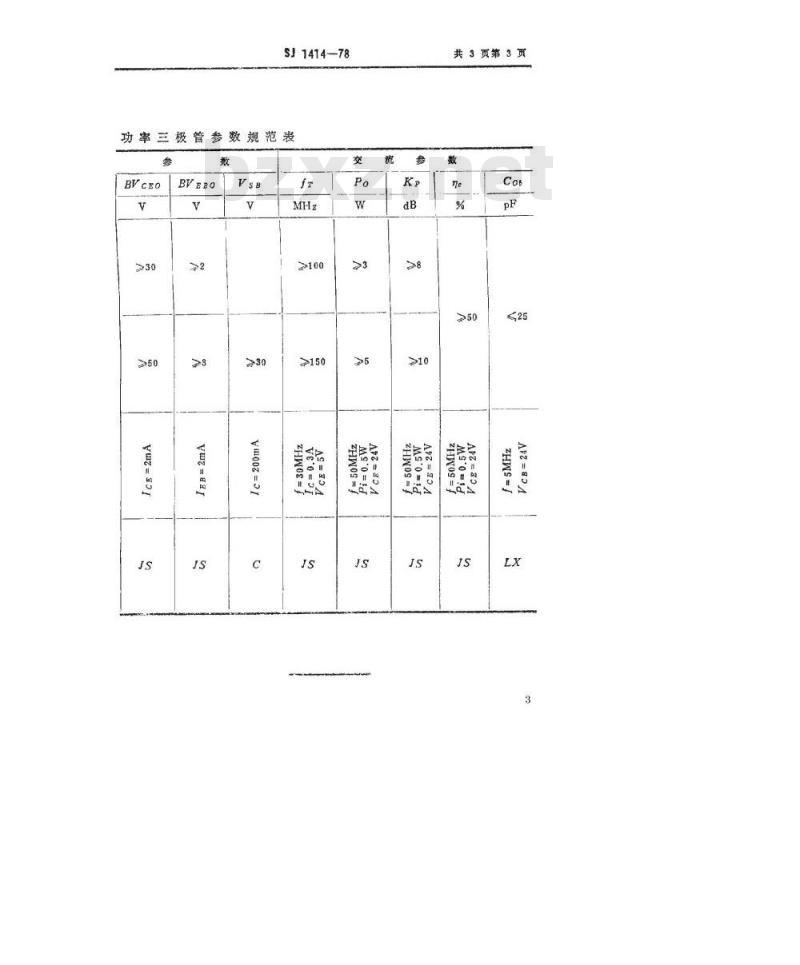

功率三极管参数规范表
共3页第3页
