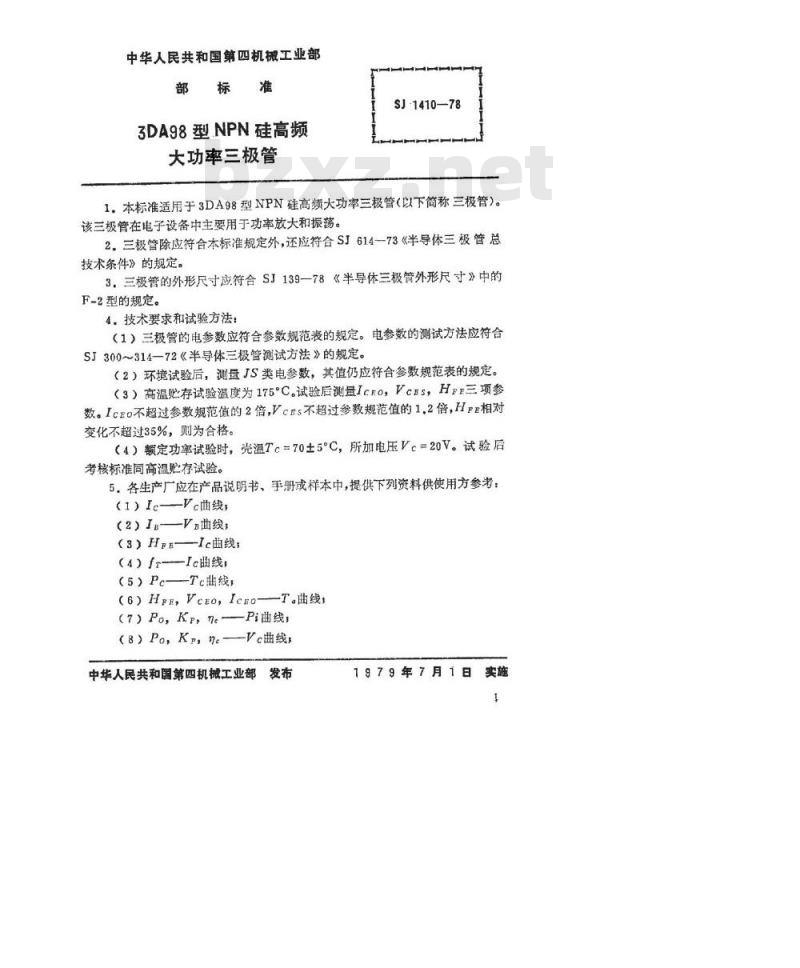

中华人民共和国第四机械工业部标准
3DA98型NPN硅高频
大功率三极管免费标准bzxz.net
SJ1410-78
1.本标准适用于3DA98型NPN高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614--73《半导体三极管总技术条件》的规定。
3，三极管的外形尺寸应符合SJ139一78《半导体三极管外形尺寸》中的F-2型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测母JS类电参数，其值仍应符合参数规范表的规定。（3）高温必存试验温度为175°C。试验后测量IcEO，VcES，HE三项参数。IcEo不超过参数规范值的2倍，VcBs不超过参数规范值的1,2倍，HpE相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic——Vc曲线，
（2）Ig——V曲线；
（3）H—1c曲线：
（4）fr--Ic曲线：
（5）Pc-Tc曲线：
（6）HFE，VeEO，IcO--T。曲线，(7)Po,Kp,ne—Pi曲线
（8）Po,Kp,ne-Vc曲线
中华人民共和国第四机械工业部发布
1979年7月1日实施
共3页第2页

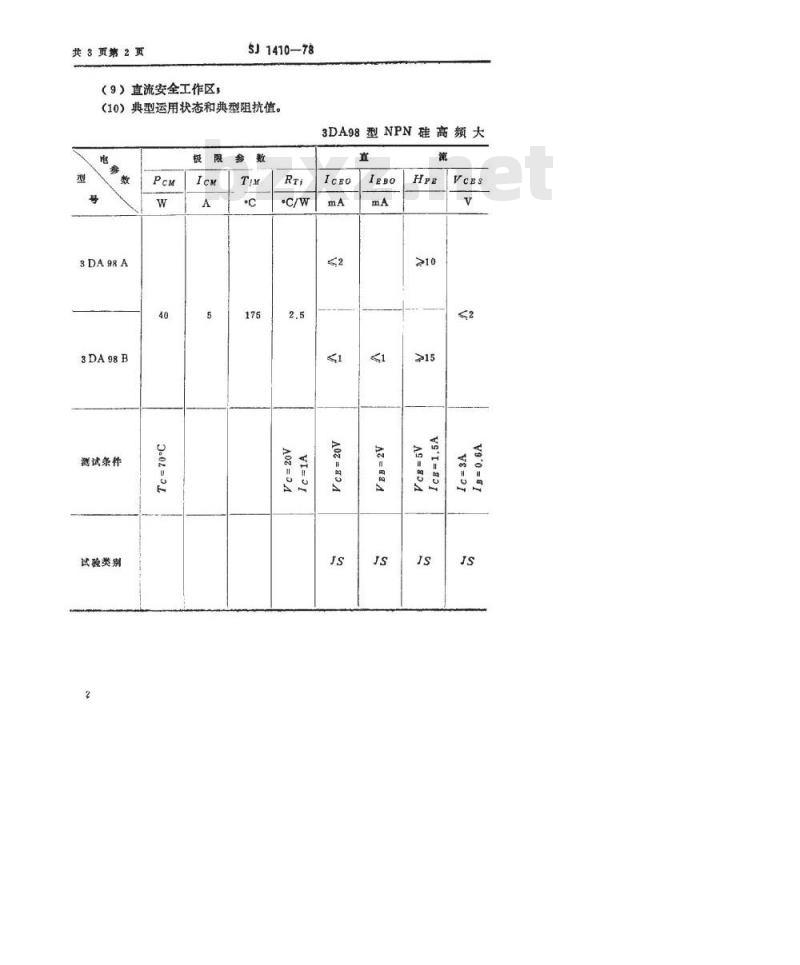

（9）直流安全工作区，
SJ1410—78
（10）典型运用状态和典型阻抗值。电
3DA98A
3DA98B
测试条件
试验类别
3DA98型NPN硅高频大
v90=f1

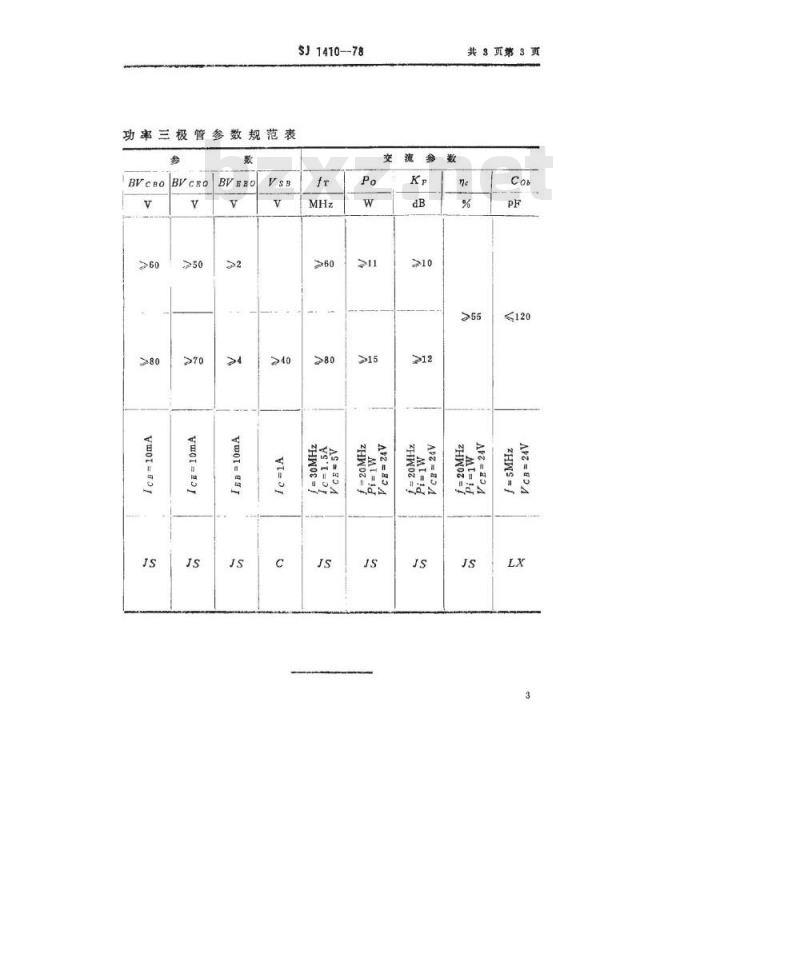

功率三极管参数规范表
SJ1410-78
共3页第3页
