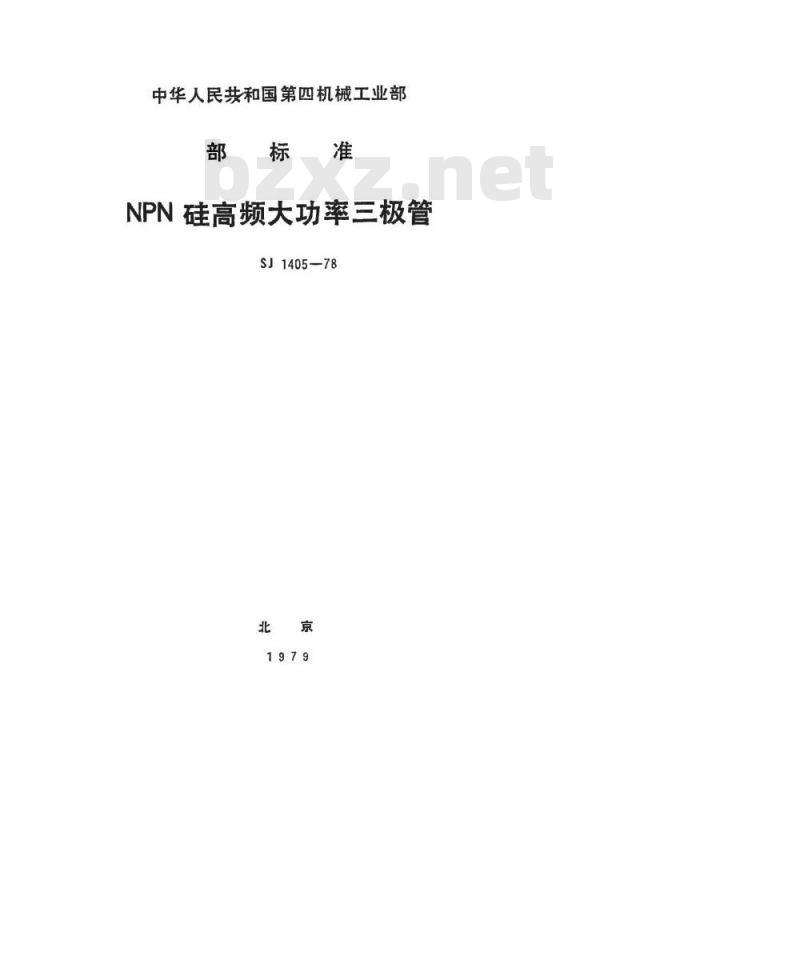

中华人民共和国第四机械工业部标准
NPN硅高频大功率三极管
SJ1405-78
中华人民共和国第四机械工业部部
3DA1型NPN硅高频
大功率三极管
SJ1405—78

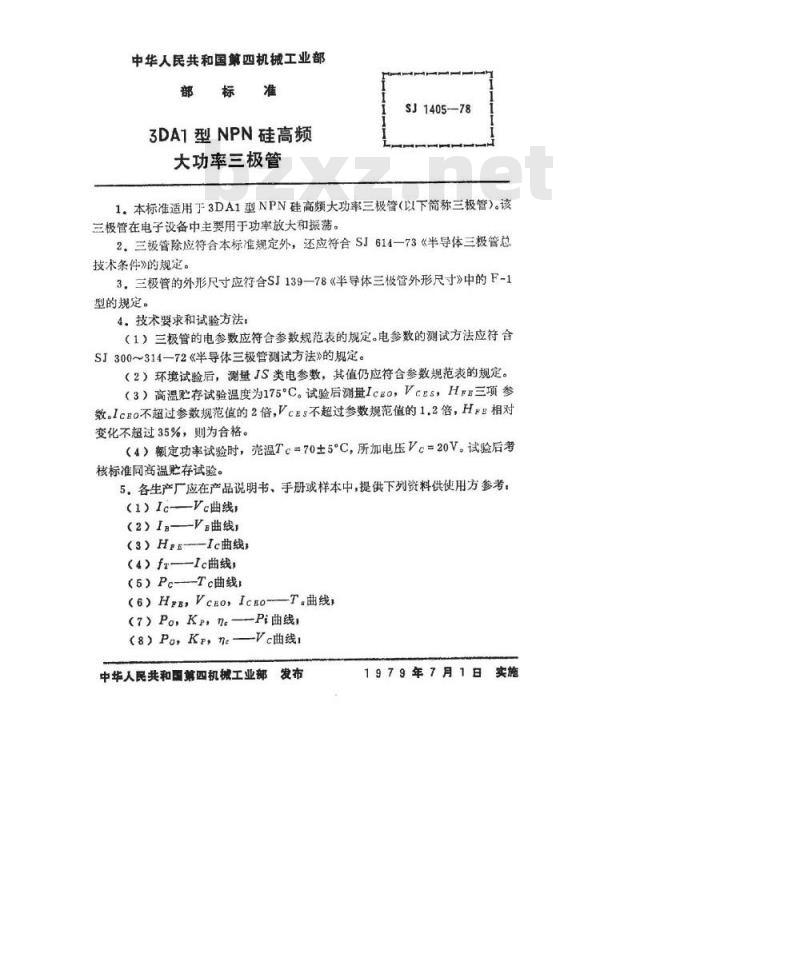

1.本标准适用于3DA1型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和摄荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3，三极管的外形尺寸应符合SJ139一78《半导体三极管外形尺寸》中的F-1型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175C。试验后测量IcBo，VcEs，HB三项参数。IcEo不超过参数规范值的2倍，VcE：不超过参数规范值的12倍，HE相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5。各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：(1）Ic——-Vc曲线
（2）I———V曲线，
（3）HE-Ic曲线：
（4）fr—-1c曲线：
（5）Pc——Tc曲线
(6)HE,VcEO,IcBO
T曲线：
(7）Po,Kp,ne—-Pi曲线
(8）Po，Kp，neVc曲线：
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页

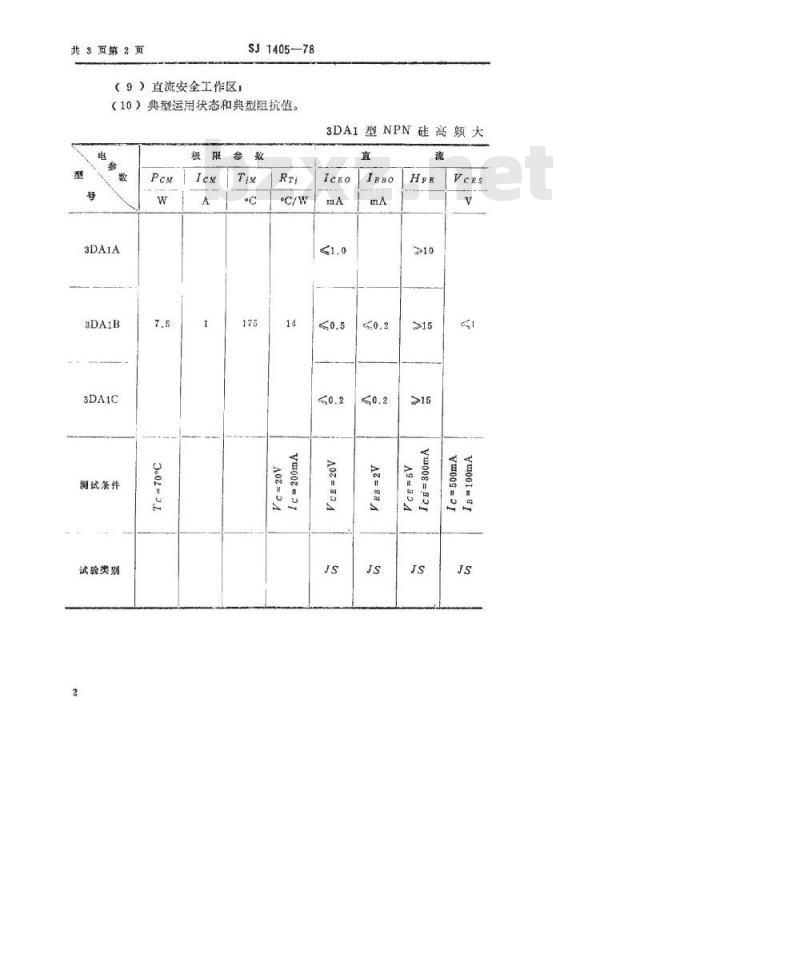

（9）直流安全工作区，
SJ1405-—78
（10）典型运用状态和典型阻抗值。电
测试条件
试验类别
3DA1型NPN硅高频大
SJ1405—78

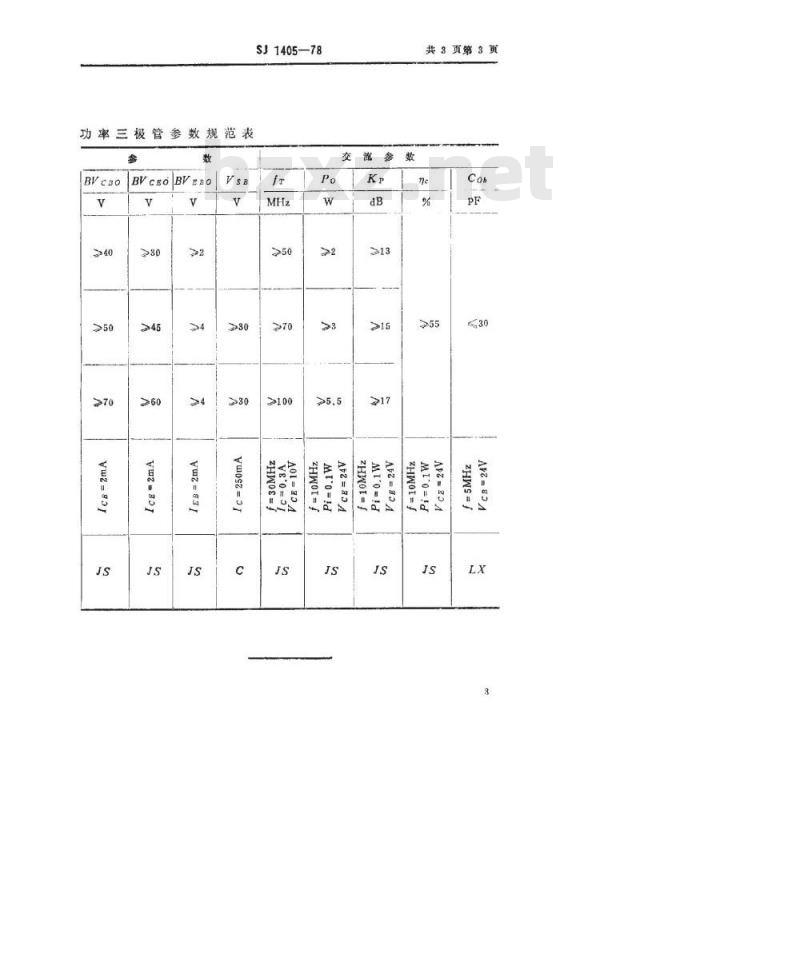

功率三极管参数规范表
SBVeBO
Mro=1d
ZHWOI-
Mr'o=!d
共3页第3页wwW.bzxz.Net
MIo=ld
ZHWOI=
