【电子行业标准(SJ)】 气体放电噪声管衰减量的测试方法

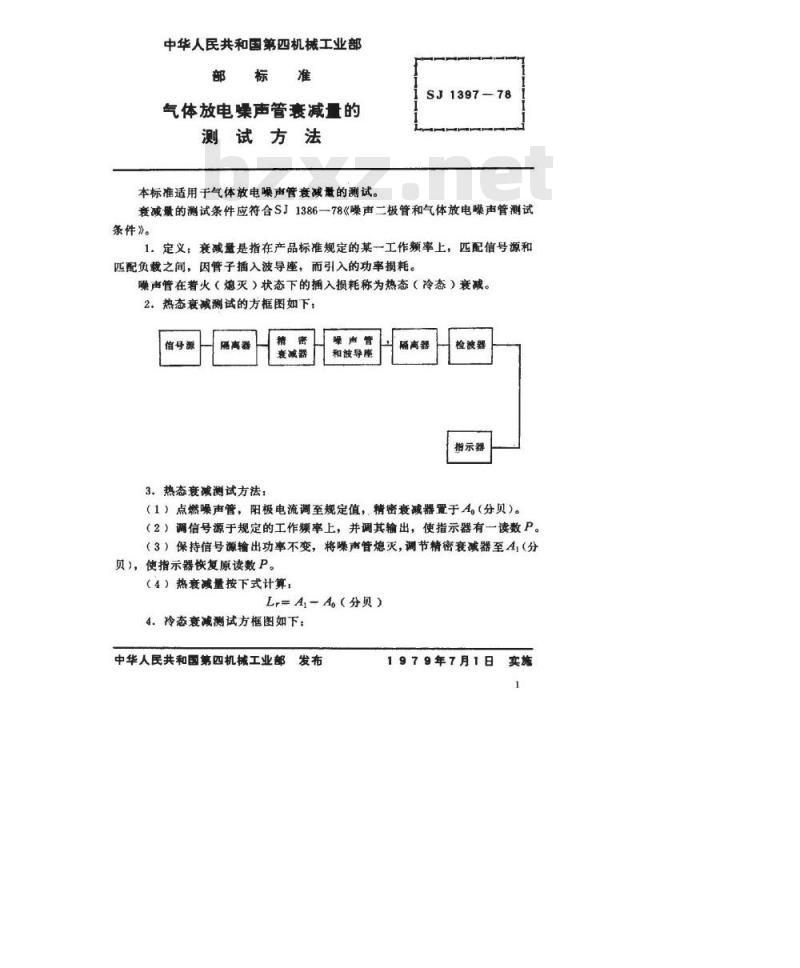

中华人民共和国第四机械工业部部标准
气体放电噪声管衰减量的
测试方法
本标准适用于气体放电噪声管衰减量的测试。SJ1397-78
衰减量的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1.定义：衰减量是指在产品标准规定的某一工作频率上，匹配信号源和匹配负载之间，因管子插入波导座，而引入的功率损耗。噪声管在着火（熄灭）状态下的插入损耗称为热态（冷态）衰减。2.热态衰减测试的方框图如下：信号源
隔高器
3.热态衰减测试方法：
衰减器
和波导座
隔离器免费标准bzxz.net
检波器
指示器
（1）点燃噪声管，阳极电流调至规定值，精密衰减器置于A（分贝）。（2）调信号源于规定的工作频率上，并调其输出，使指示器有一读数P。（3）保持信号源输出功率不变，将噪声管熄灭，调节精密衰减器至A（分贝），使指示器恢复原读数P。
（4）热衰减量按下式计算：
Lr=AA（分贝）

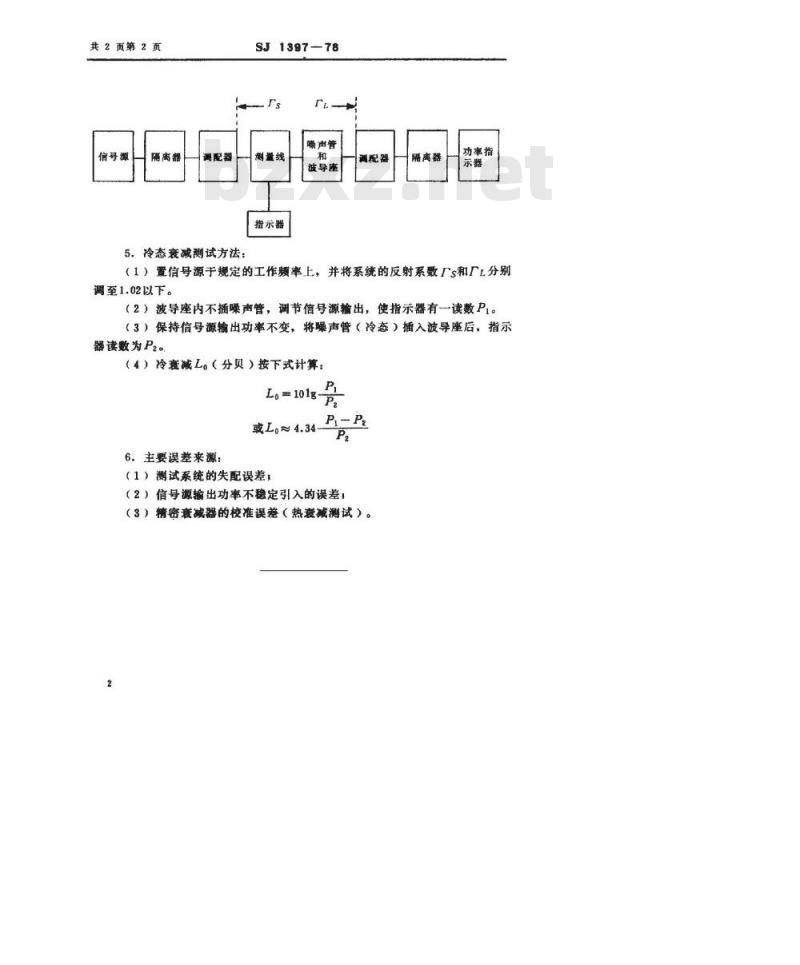

4.冷态衰减测试方框图如下：
中华人民共和国第四机械工业部发布
1979年7月1日实施
共2页第2页
信号源
隔离器
调配器
SJ1397-78
测量线
指示器
5.冷态衰减测试方法：
嘌声管
波导座
调配器
隔离器
功率指
（1）置信号源于规定的工作频率上，并将系统的反射系数s和FL分别调至1.02以下。
（2）波导座内不插噪声管，调节信号源输出，使指示器有一读数P1。（3）保持信号源输出功率不变，将噪声管（冷态）插入波导座后，指示器读数为P2。
（4）冷衰减L。（分贝）按下式计算：P
L。-101g-
或L~4.34-
6．主要误差来源：
（1）测试系统的失配误差：
（2）信号源输出功率不稳定引入的误差：（3）精密衰减器的校准误差（热衰减测试）。2
