- SJ 1394-1978 气体放电噪声管着火电压的测试方法
【电子行业标准(SJ)】 气体放电噪声管着火电压的测试方法
本网站 发布时间:
2024-07-11 06:39:13
- SJ1394-1978
- 现行
标准号:
SJ 1394-1978
标准名称:
气体放电噪声管着火电压的测试方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1979-07-01 -
实施日期:
1979-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准简介/下载
点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于气体放电噪声管着火电压的测试。阴极着火电压的测试条件应符合SJ1386-78《噪声二极管和气体放电噪声管测试条件》。 SJ 1394-1978 气体放电噪声管着火电压的测试方法 SJ1394-1978
标准内容
部分标准内容:
中华人民共和国第四机械工业部部
气体放电噪声管着火电压的
测试方法
SJ1394-78
本标准适用于气体放电噪声管着火电压的测试。着火电压的测试条件应符合SJ1386—78《噪声二极管和气体放电噪声管测试条件》。

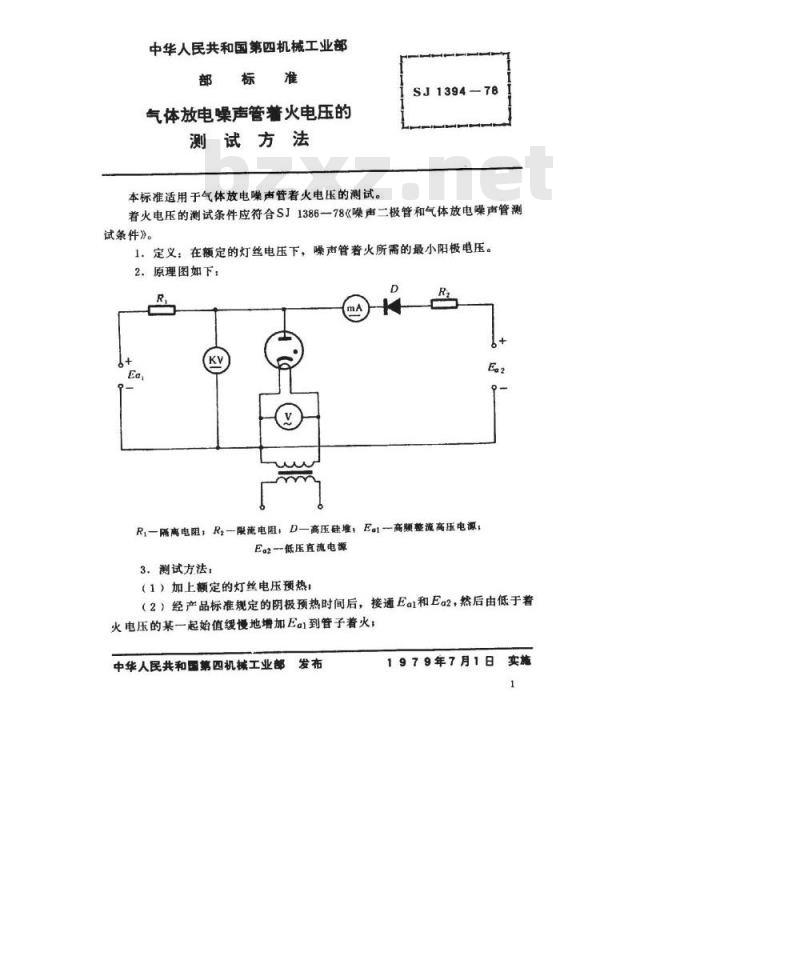

1.定义:在额定的灯丝电压下,噪声管着火所需的最小阳极电压。2.原理图如下;免费标准下载网bzxz
R,-隔离电阻;R2限流电阻:D—高压硅堆:Ee1-高频整流高压电源;Ea2-低压直流电源
3.测试方法:
(1)加上额定的灯丝电压预热:(2)经产品标准规定的阴极预热时间后,接通Ea1和Ea2,然后由低于着火电压的某一起始值缓慢地增加Ea到管子着火;中华人民共和国第四机械工业部发布
1979年7月1日实施
共2页第2页
SJ1394-78

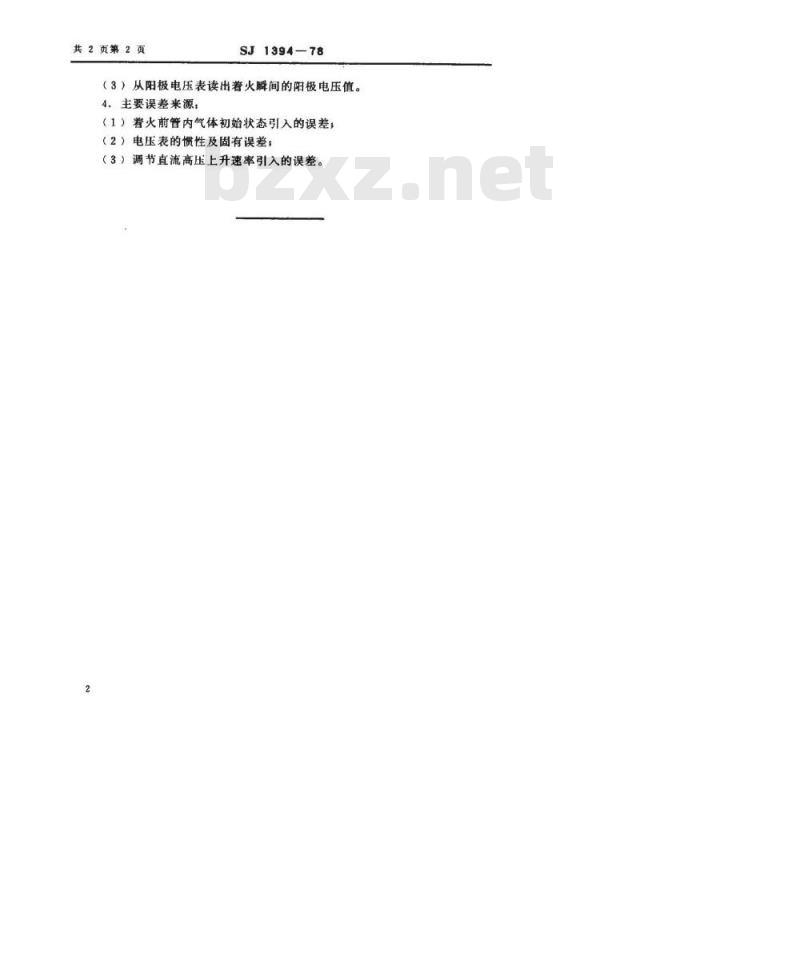

(3)从阳极电压表读出着火瞬间的阳极电压值。4.主要误差来源:
(1)着火前管内气体初始状态引入的误差(2)电压表的惯性及固有误差;(3)调节直流高压上升速率引入的误差2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
气体放电噪声管着火电压的
测试方法
SJ1394-78
本标准适用于气体放电噪声管着火电压的测试。着火电压的测试条件应符合SJ1386—78《噪声二极管和气体放电噪声管测试条件》。
1.定义:在额定的灯丝电压下,噪声管着火所需的最小阳极电压。2.原理图如下;免费标准下载网bzxz
R,-隔离电阻;R2限流电阻:D—高压硅堆:Ee1-高频整流高压电源;Ea2-低压直流电源
3.测试方法:
(1)加上额定的灯丝电压预热:(2)经产品标准规定的阴极预热时间后,接通Ea1和Ea2,然后由低于着火电压的某一起始值缓慢地增加Ea到管子着火;中华人民共和国第四机械工业部发布
1979年7月1日实施
共2页第2页
SJ1394-78
(3)从阳极电压表读出着火瞬间的阳极电压值。4.主要误差来源:
(1)着火前管内气体初始状态引入的误差(2)电压表的惯性及固有误差;(3)调节直流高压上升速率引入的误差2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
