【电子行业标准(SJ)】 噪声二极管超噪功率的测试方法

中华人民共和国第四机械工业部部标准
噪声二极管超噪功率的
测试方法
本标准适用于噪声二极管超噪功率的测试。SJ1392-78
超噪功率的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1.定义：超噪功率是指噪声二极管在规定的频率上耦合至波导传输系统中的有效输出功率。

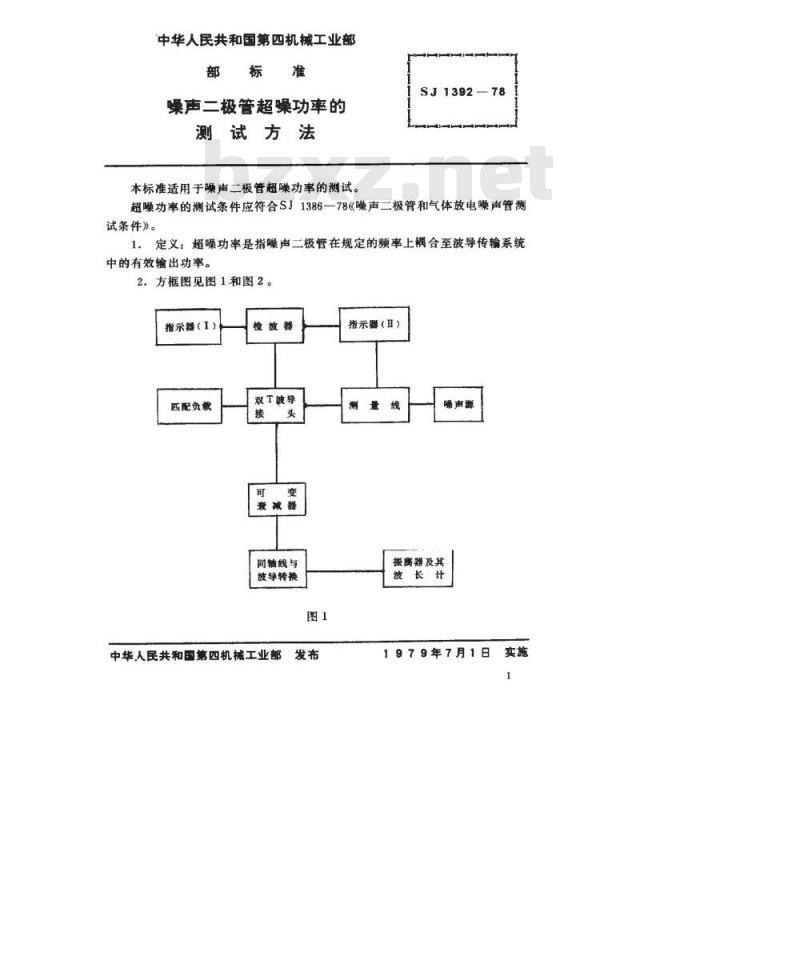

2．方框图见图1.和图2。
指示器（I）
匹配负载
检波器
双T波导
衰减器
同轴线与
波导转换
中华人民共和国第四机械工业部发布www.bzxz.net
指示器（丑Ⅱ）
噪声游
报揭器及其
波长计
1979年7月1日
共2页第2页
噪声源
传递标准
味声源
SJ1392-78
三通波
导开关
妾减器

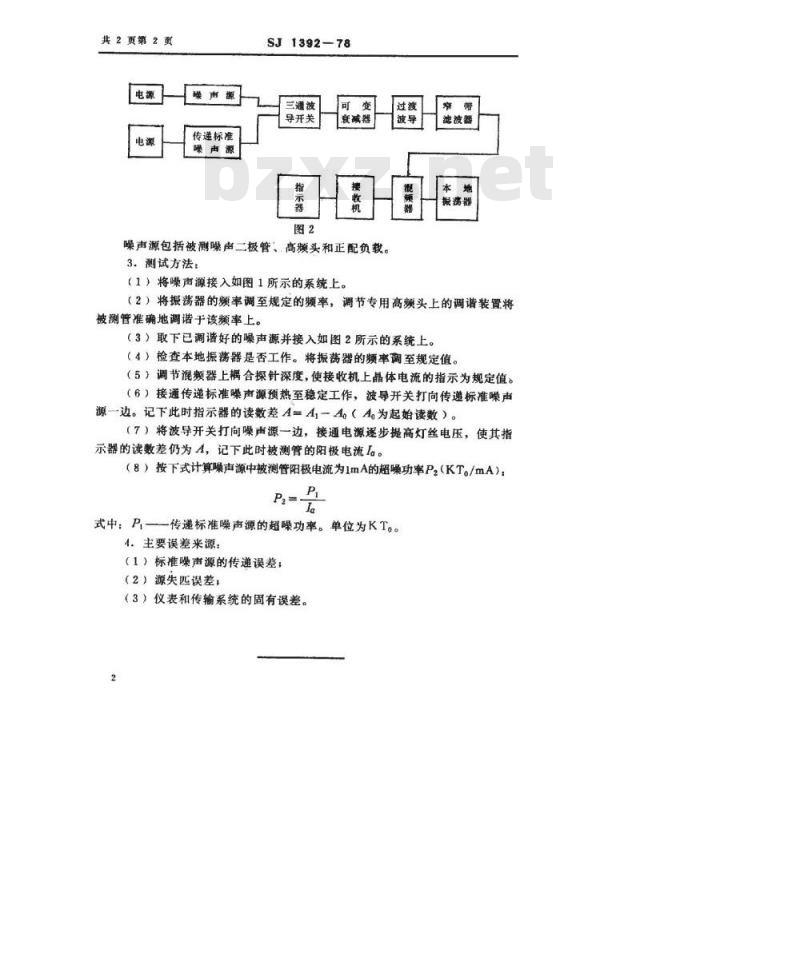

噪声源包括被测噪声二极管、高频头和正配负裁。3.测试方法：
（1）将噪声源接入如图1所示的系统上。过渡
滤波器
振荡器
（2）将振荡器的频率调至规定的频率，调节专用高频头上的调谐装置将被测管准确地调谐于该额率上。（3）取下已调谐好的噪声源并接入如图2所示的系统上。（4）检查本地振荡器是否工作。将振荡器的频率调至规定值。（5）调节混器上耦合探针深度，使接收机上晶体电流的指示为规定值。（6）接通传递标准噪声源预热至稳定工作，波导开关打向传递标准噪声源一边。记下此时指示器的读数差A=A,一4（A为起始读数）。（7）将波导开关打向噪声源一边，接通电源逐步提高灯丝电压，使其指示器的读数差仍为A，记下此时被测管的阳极电流la。（8）按下式计算噪声源中被测管阳极电流为1mA的超噪功率Pz（KT。/mA）：P
式中：P—传递标准噪声源的超噪功率。单位为KT。。4.主要误差来源：
（1）标准噪声源的传递误差：
（2）源失匹误差；
（3）仪表和传输系统的固有误差。2
