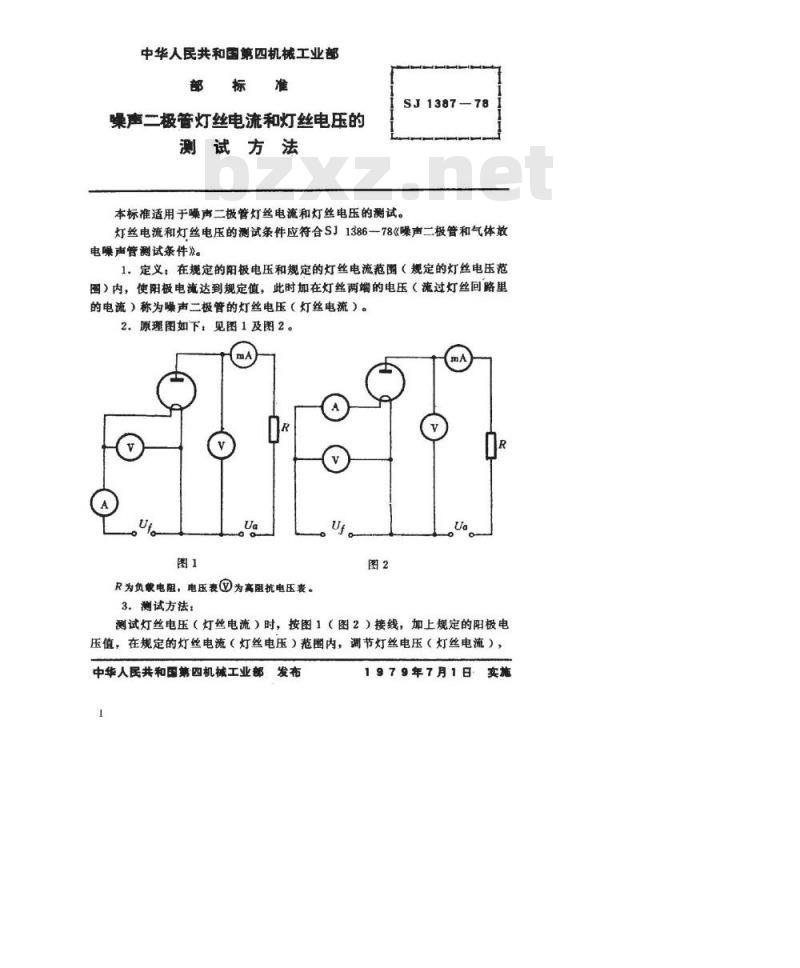

中华人民共和国第四机械工业部部标准
噪声二极管灯丝电流和灯丝电压的测试方法
本标准适用于噪声二极管灯丝电流和灯丝电压的测试。SJ1387
灯丝电流和灯丝电压的测试条件应符合SJ1386—78《噪声二极管和气体放电噪声管测试条件》。
1.定义：在规定的阳极电压和规定的灯丝电流范围（规定的灯丝电压范图）内，使阳极电流达到规定值，此时加在灯丝两端的电压（流过灯丝回路里的电流）称为噪声二极管的灯丝电压（灯丝电流）。2．原理图如下，见图1及图2。bZxz.net
R为负裁电阻，电压表为高阻抗电压表。3.测试方法：
测试灯丝电压（灯丝电流）时，按图1（图2）接线，加上规定的阳极电压值，在规定的灯丝电流（灯丝电压）范围内，调节灯丝电压（灯丝电流），中华人民共和国第四机械工业部发布I
1979年7月1日实施

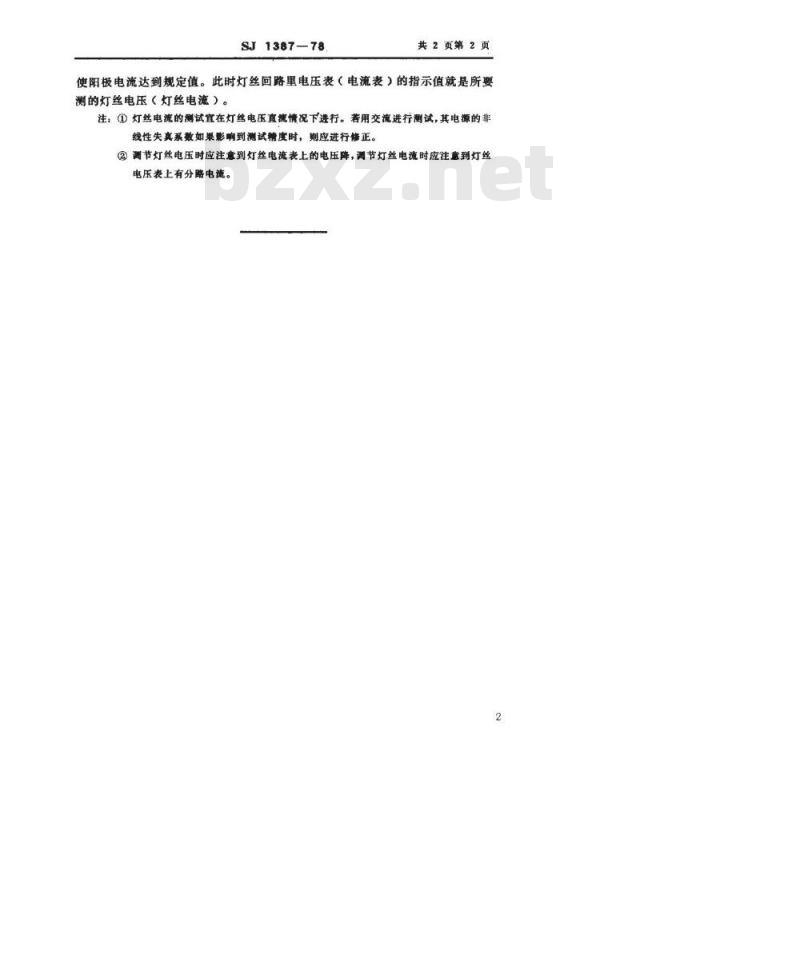

SJ1387-78
共2页第2页
使阳极电流达到规定值。此时灯丝回路里电压表（电流表）的指示值就是所要测的灯丝电压（灯丝电流）。
注：①灯丝电流的测试宜在灯丝电压直流情况下进行。若用交流进行测试，其电源的非线性失真系数如果影响到测试精度时，则应进行修正。②调节灯丝电压时应注意到灯丝电流表上的电压降，调节灯丝电流时应注邀到灯丝电压表上有分路电流。
