中华人民共和国第四机械工业部部标准
噪声二极管超噪功率非线性系数的测试方法
SJ1390-78
本标准适用于噪声二极管超噪功率非线性系数的测试。超噪功率非线性系数的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1.定义：超噪功率非线性系数是表示噪声二极管输出噪声功率与阳极电流的非线性关系。

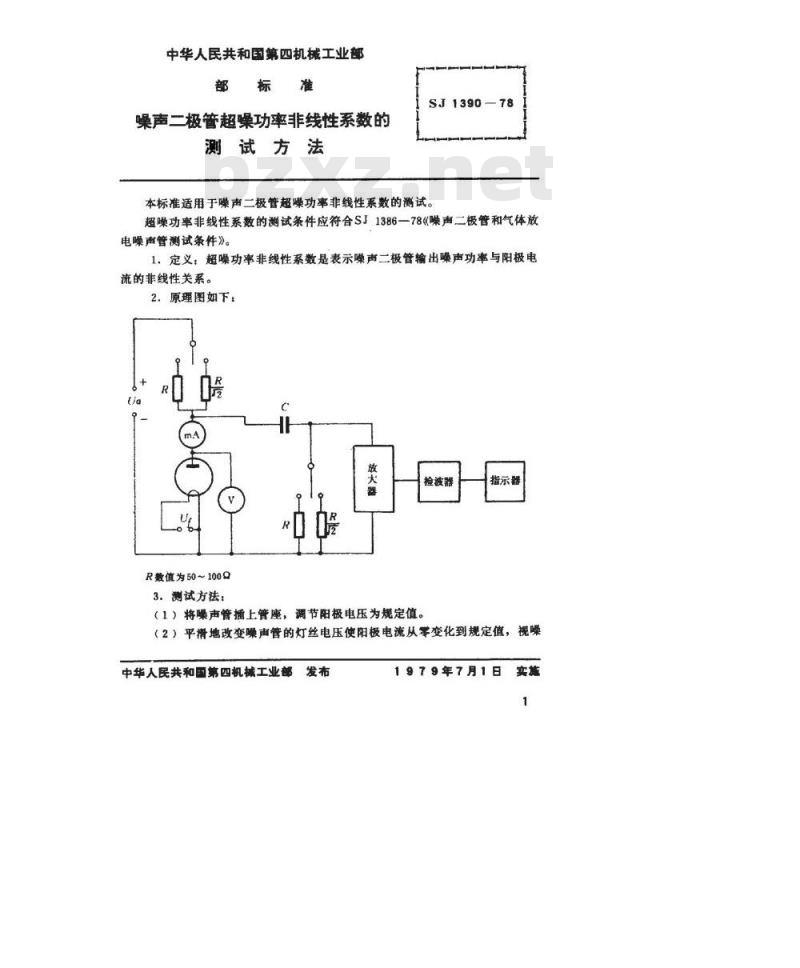

2．原理图如下：
R数值为50~1000
3.测试方法：
检波器
（1）将噪声管插上管座，调节阳极电压为规定值。指示器
（2）平滑地改变噪声管的灯丝电压使阳极电流从零变化到规定值，视噪中华人民共和国第四机工业部
1979年7月1日免费标准bzxz.net
共2页第2页
SJ1390-78

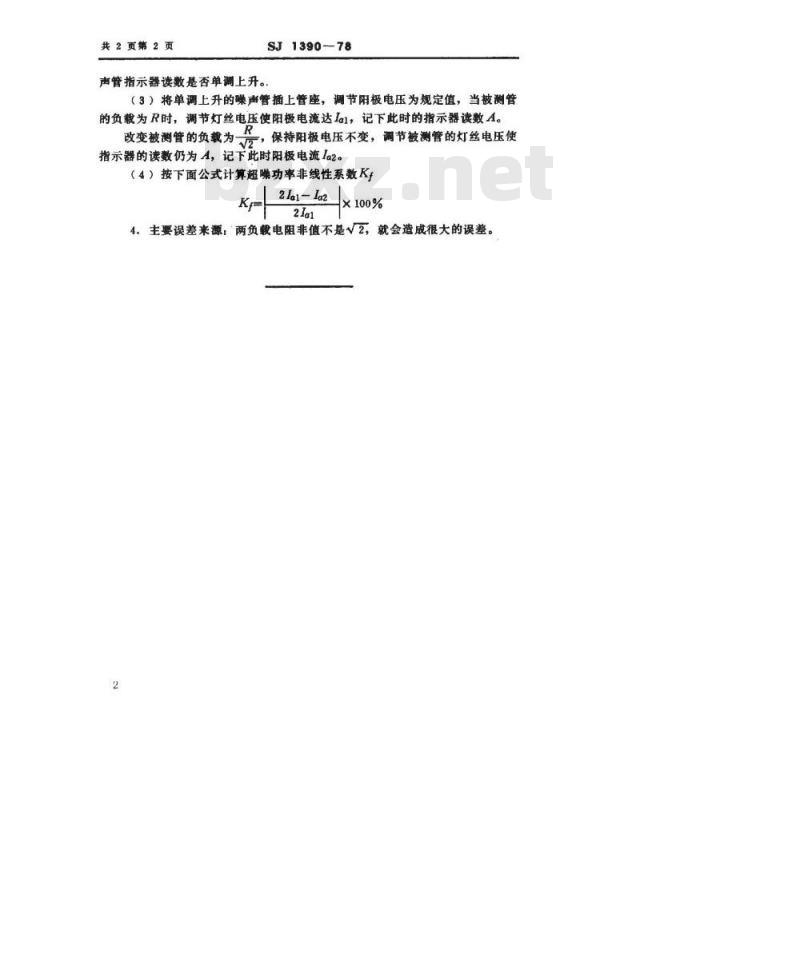

声管指示器读数是否单调上升。（3）将单调上升的噪声管插上管座，调节阳极电压为规定值，当被测管的负载为R时，调节灯丝电压使阳极电流达la1，记下此时的指示器读数A。改变被期管的负获为,保持用慢电压不变，葡节被测鲁的灯能电压使指示器的读数仍为A，记下此时阳极电流la2。（4）按下面公式计算超噪功率非线性系数KK
2a1-la2
×100%
4.主要误差来源：两负载电阻非值不是√2，就会造成很大的误差。2
