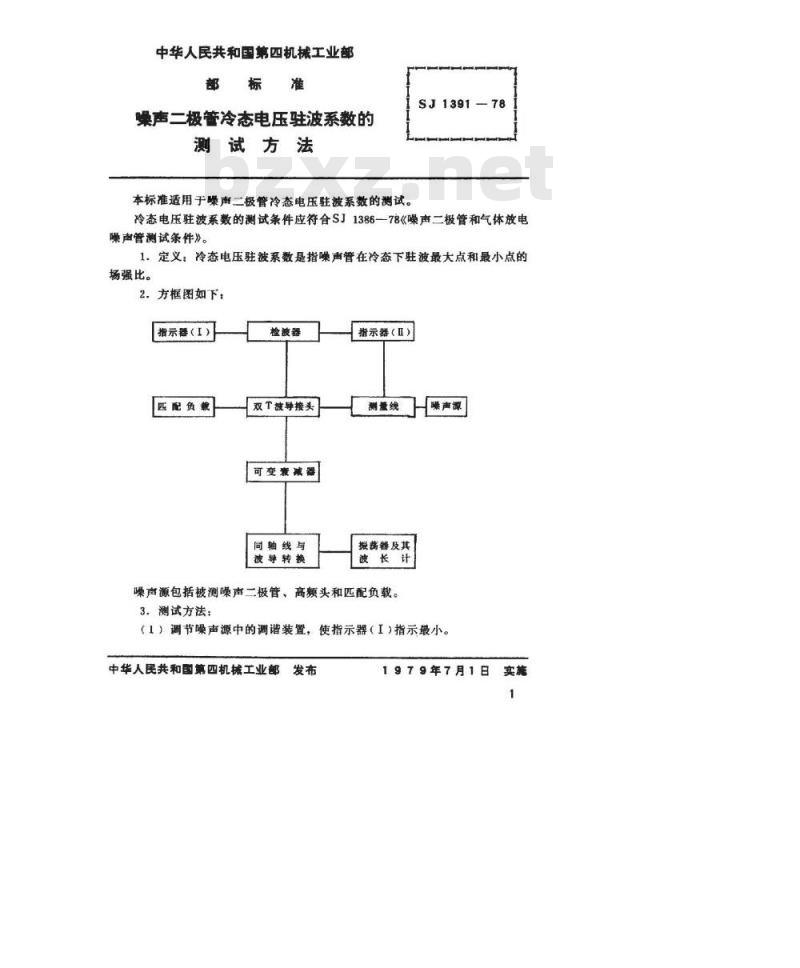

中华人民共和国第四机械工业部部标准
噪声二极管冷态电压驻波系数的测试方法
本标准适用于噪声二极管冷态电压驻波系数的测试。SJ1391-78
冷态电压驻波系数的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1.定义：冷态电压驻波系数是指噪声管在冷态下驻波最大点和最小点的场强比。
2.方框图如下：
指示器（I)
匹配负载
检波器
双T波导接头www.bzxz.net
可变衰减器
同轴线与
波导转换
指示器（Ⅱ）
测量线
振捞器及其
波长计
噪声源包括被测噪声二极管、高频头和匹配负载。3.测试方法：
噪声源
（1）调节噪声源中的调谐装置，使指示器（I)指示最小。中华人民共和国第四机械工业部发布1979年7月1日
共2页第2页
SJ1391-78

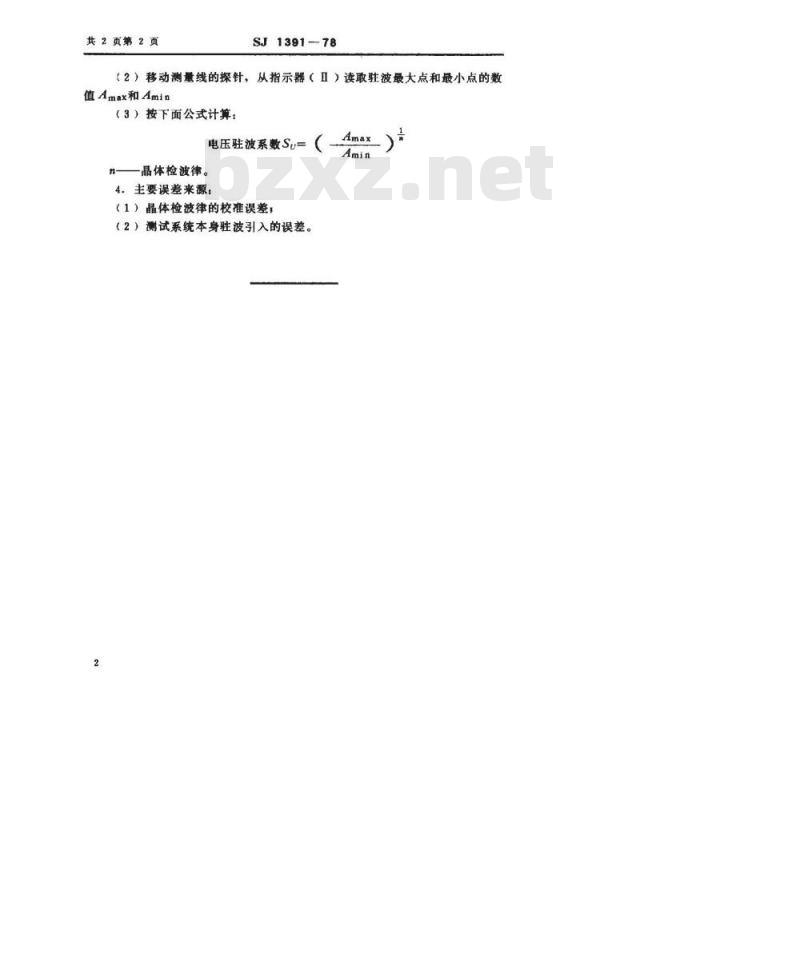

（2）移动测量线的探针，从指示器（Ⅱ）读取驻波最大点和最小点的数值Amax和Amin
（3）按下面公式计算：
电压驻波系数Su=
n—晶体检波律。
4．主要误差来源：
（1）晶体检波律的校准误差，
（2）测试系统本身驻波引入的误差。2
