【电子行业标准(SJ)】 气体放电噪声管电压驻波系数的测试方法

中华人民共和国第四机械工业部部

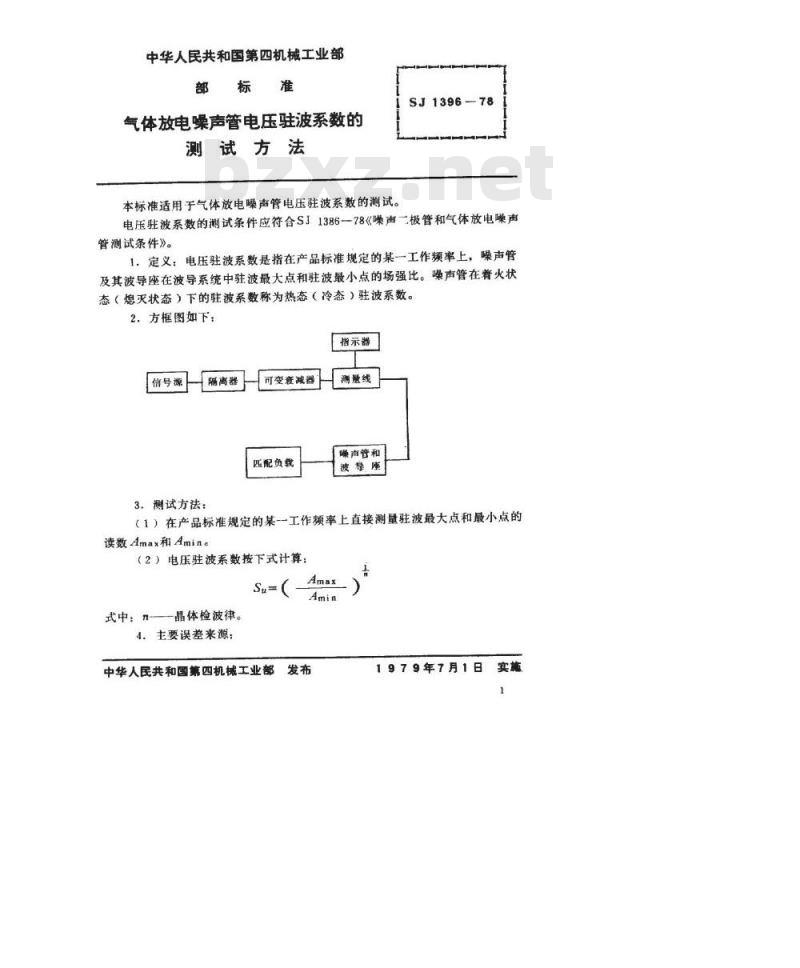

气体放电噪声管电压驻波系数的测试方法
SJ1396-78wwW.bzxz.Net
本标准适用于气体放电噪声管电压驻波系数的测试。电压驻波系数的测试条件应符合SJ1386-78《噪声二极管和气体放电噪声管测试条件》。
1.定义：电压驻波系数是指在产品标准规定的某工作频率上，噪声管及其波导座在波导系统中驻波最大点和驻波最小点的场强比。噪声管在着火状态（熄灭状态）下的驻波系数称为热态（冷态）驻波系数。2.方框图如下：
指示器
信号源
隔离器
可变衰减器
匹配负载
测量线
赚声管和
波导座
3．测试方法：
（1）在产品标准规定的某一工作频率上直接测量驻波最大点和最小点的读数Amax和Amine
（2）电压驻波系数按下式计算：Su=
式中：n——晶体检波律。
4．主要误差来源；
中华人民共和国第四机械工业部发布
1979年7月1日
共2页第2页
SJ1396-78

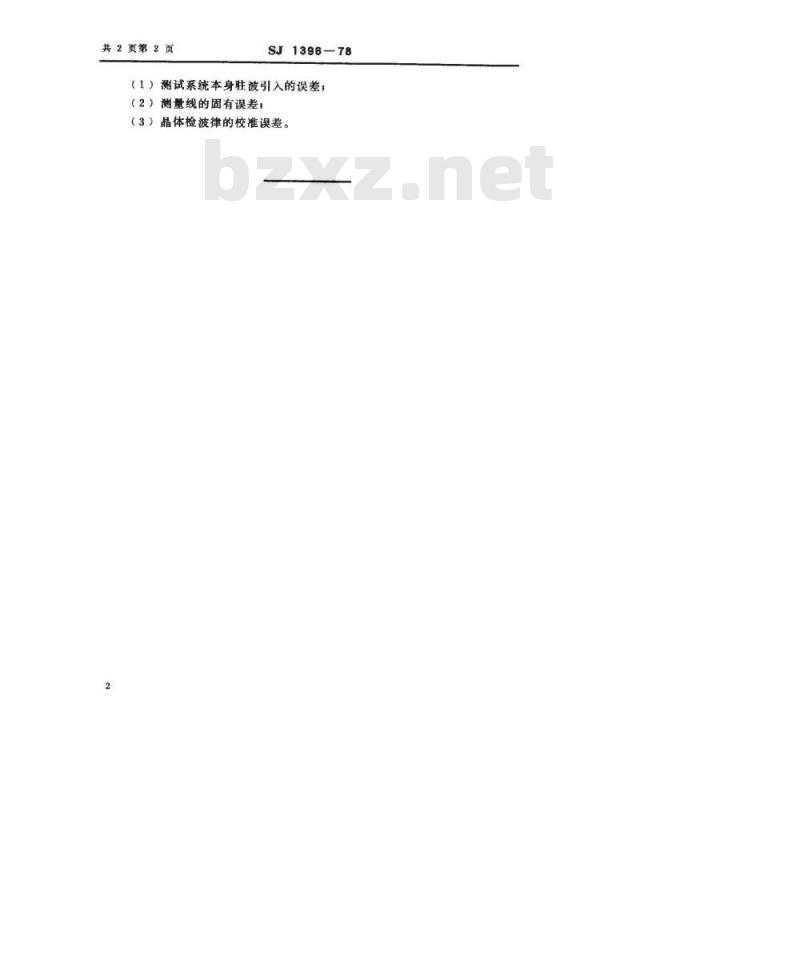

（1）测试系统本身驻波引入的误差：（2）测量线的固有误差；
（3）晶体检波律的校准误差。
