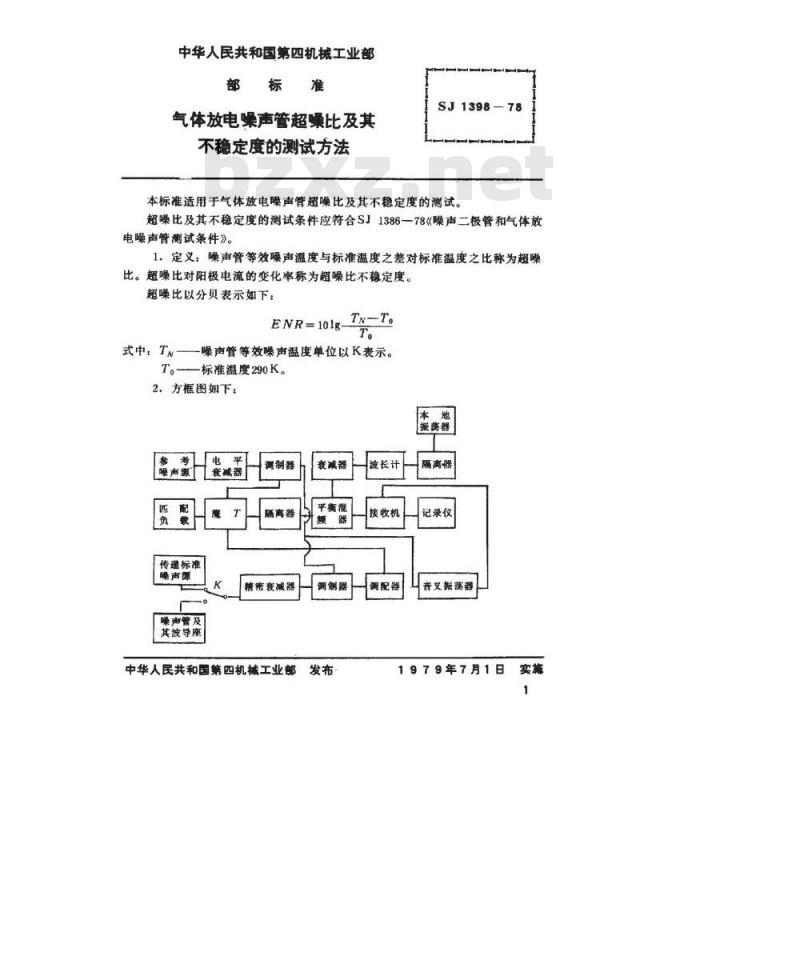

气体放电噪声管超噪比及其
不稳定度的测试方法
SJ1398-78
本标准适用于气体放电噪声管超噪比及其不稳定度的测试。超噪比及其不稳定度的测试条件应符合SJ1386—78《噪声二极管和气体放电噪声管测试条件》。
1.定义：噪声管等效噪声温度与标准温度之差对标准温度之比称为超噪比。超噪比对阳极电流的变化率称为超噪比不稳定度。超噪比以分贝表示如下：
TN-T。
ENR-101g-
式中：TN—--噪声管等效噪声温度单位以K表示。T。—标准温度290K。
2.方框图如下：
振茜器
噪声源
传遗标准
嗪声管及
其波导座
度减器
调制器
疆离器
精密衰减器
衰减器
平衡涯
调制器
中华人民共和国第四机械工业部发布波长计
接收机
调配器
隔离器
记录仪
音叉据荡器
1979年7月1日
共2页第2页

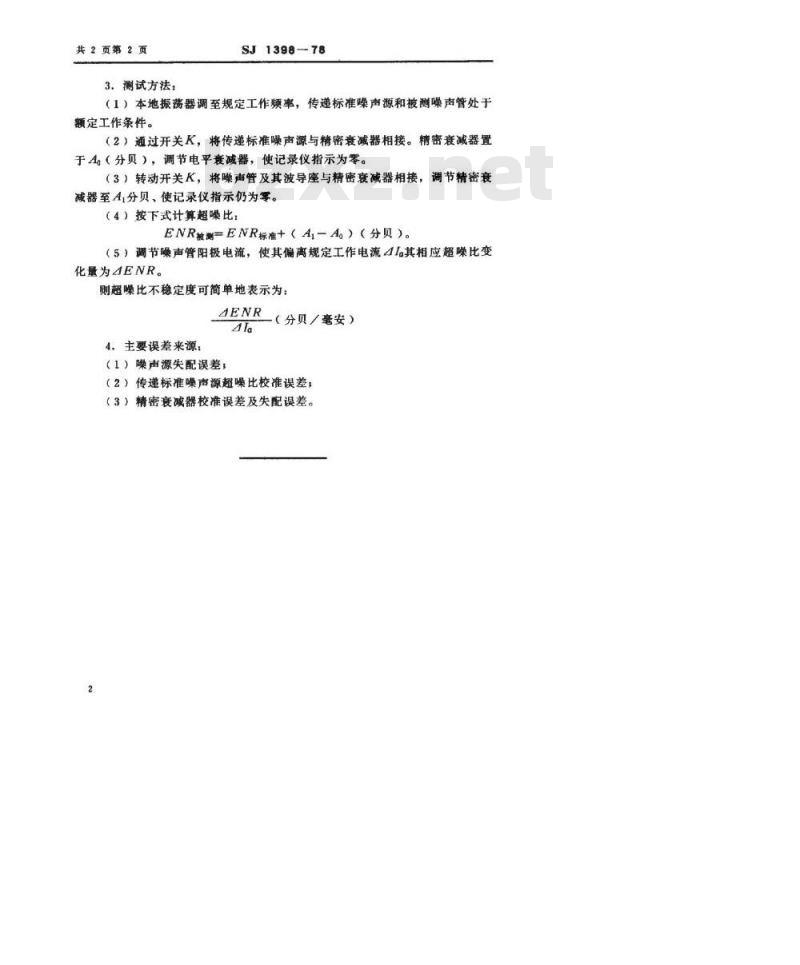

3.测试方法：
SJ1398-78
（1）本地振荡器调至规定工作频率，传递标准噪声源和被测噪声管处于额定工作条件。
（2）通过开关K，将传递标准噪声源与精密衰减器相接。精密衰减器置于A（分贝），调节电平衰减器，使记录仪指示为零。（3）转动开关K，将噪声管及其波导座与精密衰减器相接，调节精密衰减器至A分贝、使记录仪指示仍为零。（4）按下式计算超噪比
ENR被测=ENR标准+（A—A）（分贝）。（5）调节噪声管阳极电流，使其偏离规定工作电流41其相应超噪比变化量为4ENR。
则超噪比不稳定度可简单地表示为：AENR
4.主要误差来源：
（1）噪声源失配误差；
（分贝／毫安）
（2）传递标准噪声源超噪比校准误差；（3）精密衰减器校准误差及失配误差。2
