【电子行业标准(SJ)】 噪声二极管阳极电导的测试方法

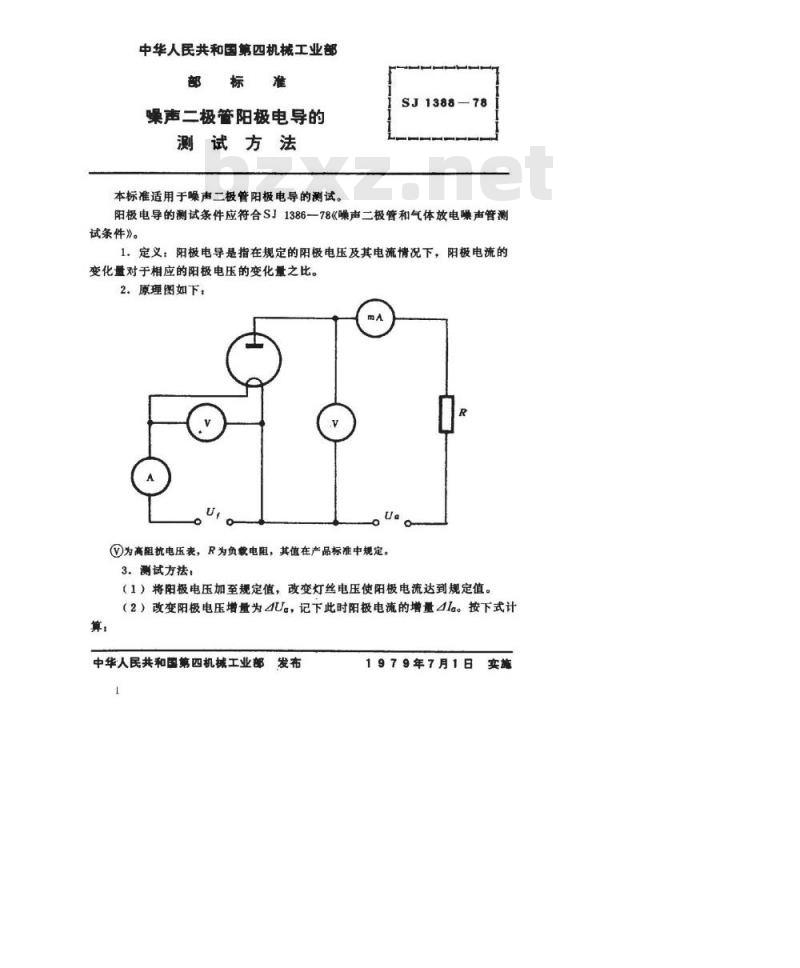

中华人民共和国第四机械工业部部
噪声三极管阳极电导的
测试方法
本标准适用于噪声二极管阳极电导的测试。SJ1388-
阳极电导的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1.定义：阳极电导是指在规定的阳极电压及其电流情况下，阳极电流的变化量对于相应的阳极电压的变化量之比。2.原理图如下：
为高阻抗电压表，R为负裁电阻，其值在产品标准中规定。3.测试方法：
（1）将阳极电压加至规定值，改变灯丝电压使阳极电流达到规定值。（2）改变阳极电压增量为4Ua，记下此时阳极电流的增量4la。按下式计算：
中华人民共和国第四机械工业部发布1979年7月1日Www.bzxZ.net

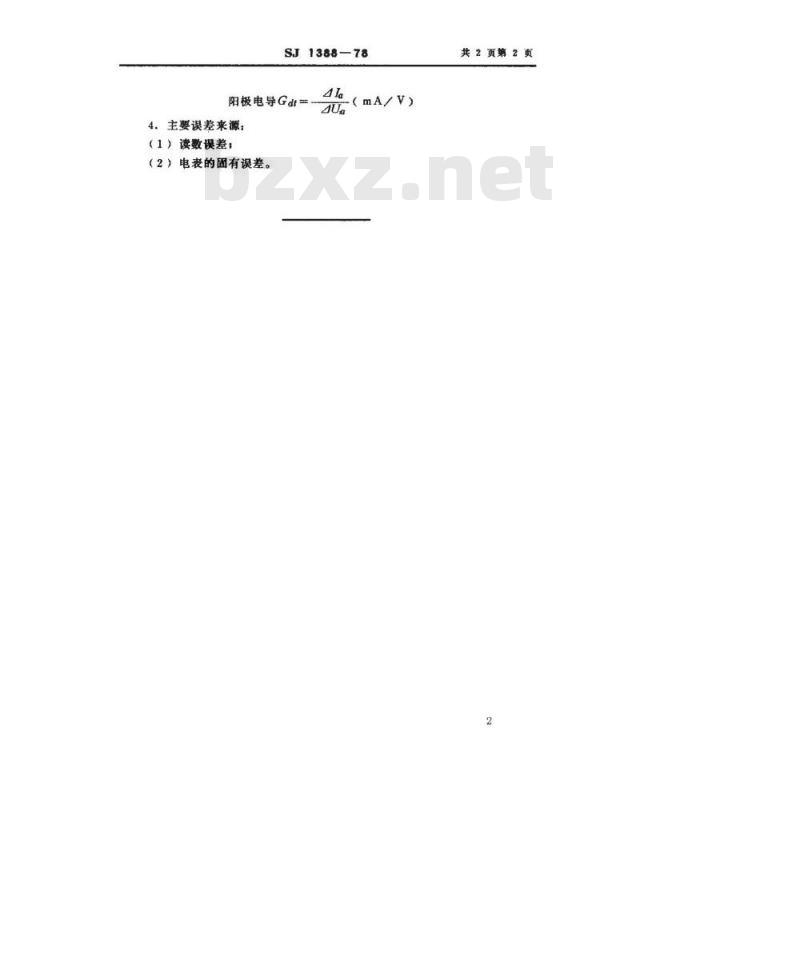

SJ1388-78
阳极电导Gdt-
4.主要误差来源：
（1）读数误差：
（2）电表的固有误差。
(mA/V)
共2页第2页
