【电子行业标准(SJ)】 ＤＷ－２１７型电子玻璃技术数据

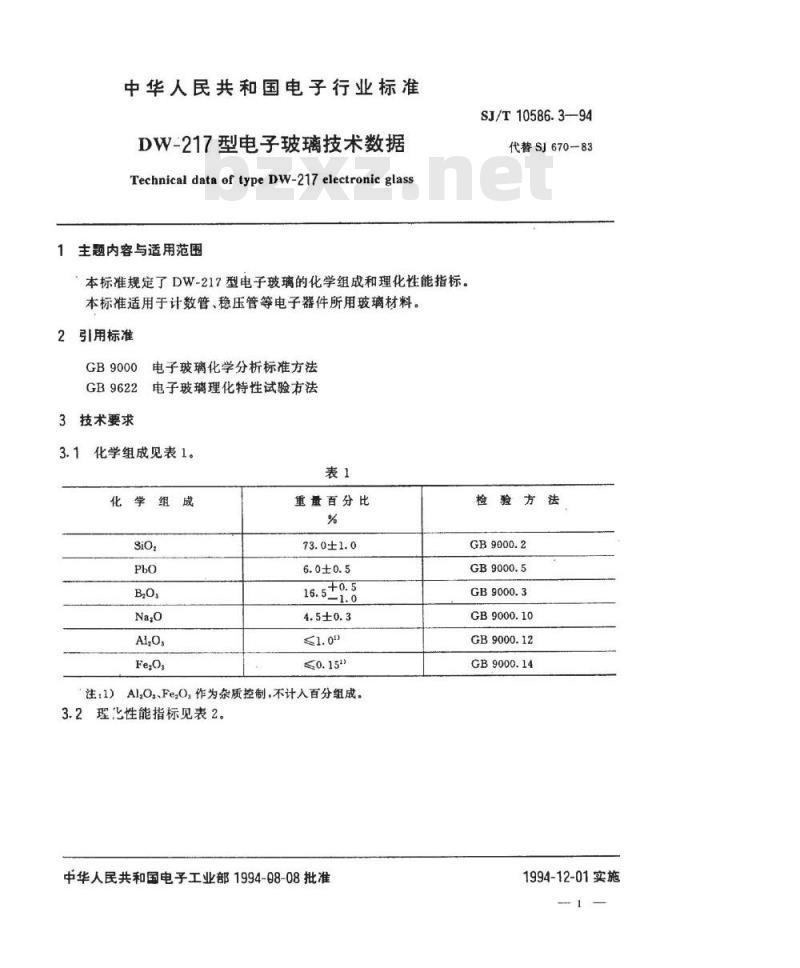

中华人民共和国电子行业标准
DW-217型电子玻璃技术数据
Technical dataoftypeDW-217electronicglass主题内容与适用范围
本标准规定了DW-217型电子玻璃的化学组成和理化性能指标。本标准适用于计数管、稳压管等电子器件所用玻璃材料。引用标准wwW.bzxz.Net
GB9000电子玻璃化学分析标准方法GB9622电子玻璃理化特性试验方法3技术要求
化学组成见表1。
化学组成
重量百分比
73.0±1.0
注：1）Al,O.、Fe.O，作为杂质控制，不计人百分组成。3.2理化性能指标见表2。
中华人民共和国电子工业部1994-08-08批准SJ/T10586.3-94
代替SJ670-83
检验方法
GB9000.10
GB9000.12
GB9000.14
1994-12-01实施

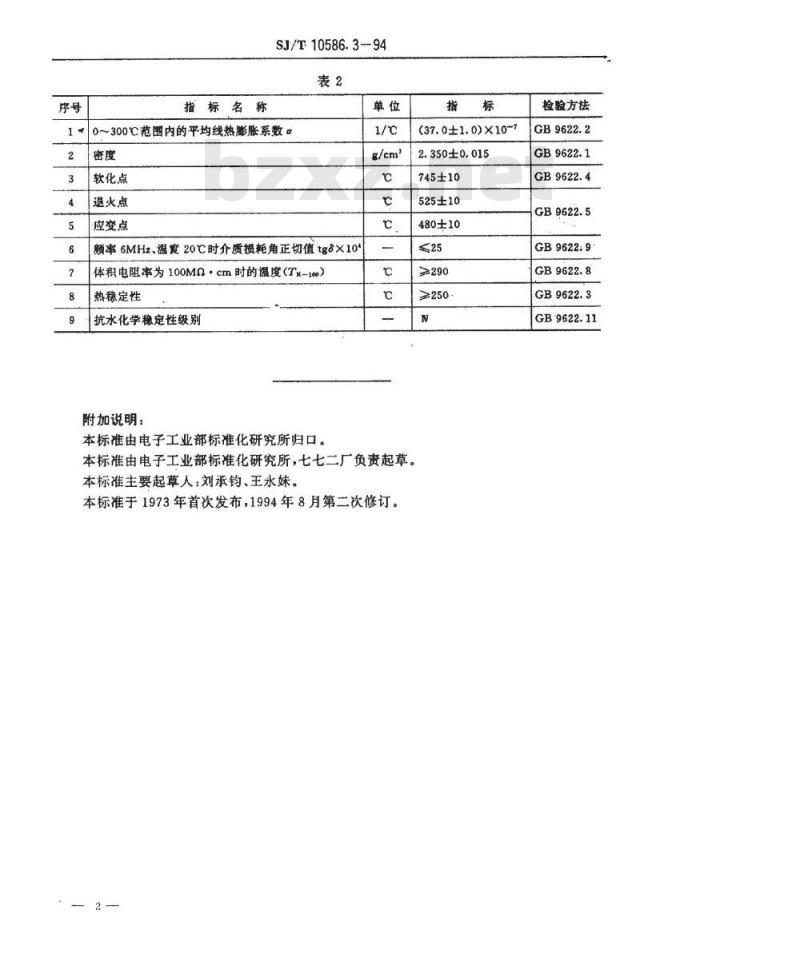

指标名称
SJ/T10586.3-94
0～300℃C范围内的平均线热膨胀系数a密度
软化点
退火点
应变点
频率6MHz、温度20℃时介质损耗角正切值tg8×10体积电阻率为100M0·cm时的温度（Tx-100）热稳定性
抗水化学稳定性级别
附加说明：
本标准由电子工业部标准化研究所归口。1/℃
本标准由电子工业部标准化研究所，七七二厂负责起草。本标准主要起草人：刘承钧、王永妹。本标准于1973年首次发布，1994年8月第二次修订。2
(37.0±1.0)X10-7
2.350±0.015
745±10
525±10
480±10
≥290
≥250
检验方法
GB9622:9
GB9622.11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
