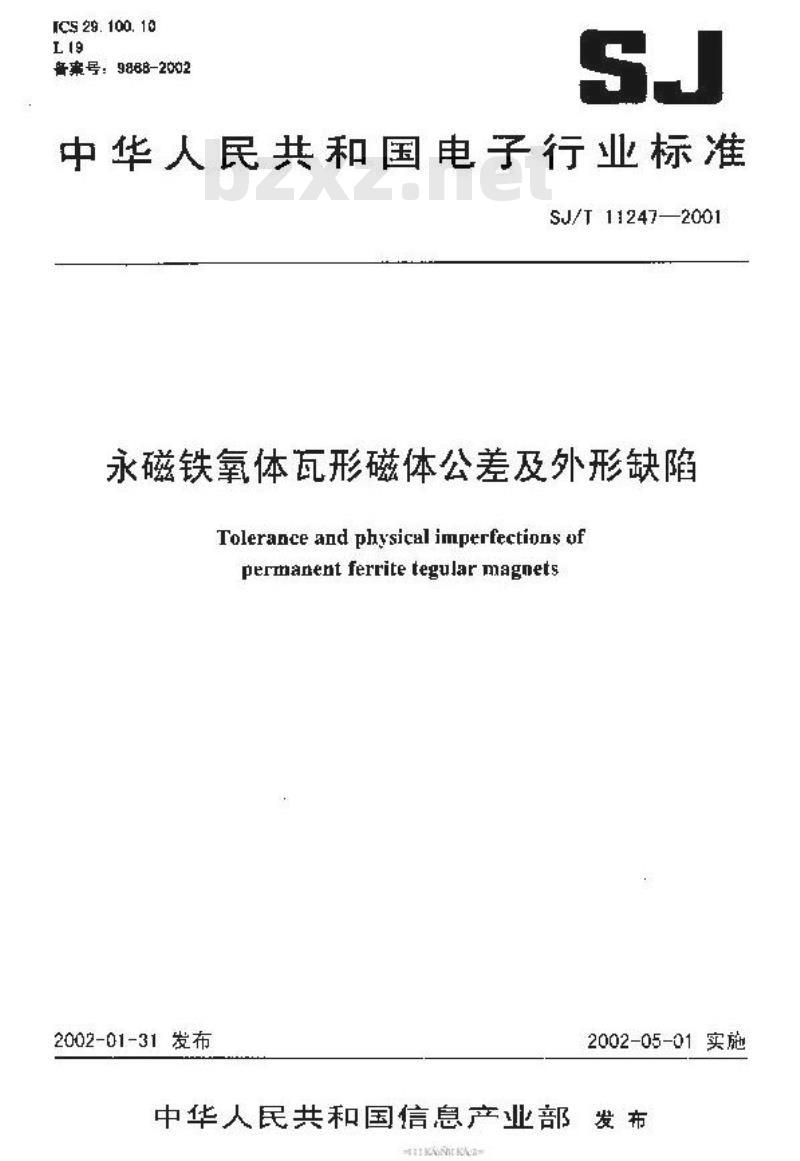

【电子行业标准(SJ)】 永磁铁氧体瓦形磁体公差及外形缺陷

ICS 29.100. 10
备乘号：9888-2002
中华人民共和国电子行业标准
SJ/T11247—2001
永磁铁氧体瓦形磁体公差及外形缺陷Tolerance and physical imperfections ofpermanent ferritetegular magnets2002-01-31发布
2002-05-01 实施
中华人民共和国信息产业部发布EKNEKR

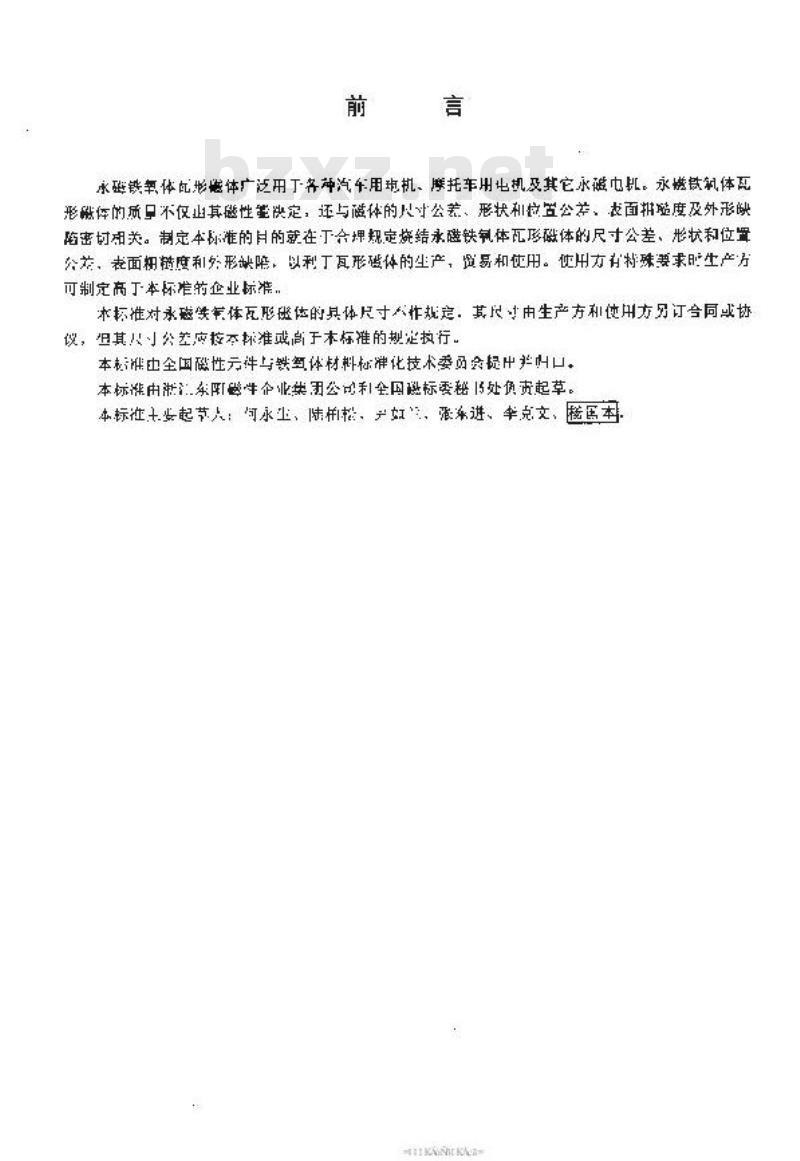

永础铁氧体配形燃体广泛用丁各冲汽车用机、摩托车用出机及其它水磁巾机。永燃钛体瓦形就体的质口不仅出其感性整决定，还与磁体的尺寸公差、形状和置公差、表面措照度及外形缺陷密划相关。制定本标准的月的就在于合埋规定烧结永醚铁钒体瓦形磁体的尺寸公差、形状和位置公差，表面相精度和外形缺陷，以利丁瓦形磁体的生产，留易和位用。使用方有特殊要求时生产行可制定高丁本标准的企业标准.
术标准对永磁失参体瓦形继的具体尺寸人作规定：其尺由生产方和使用方另订会同或协议，但其八」公差应按不探准或高于本标准的规定执行。本标准由全国磁性示件与铁氢体材料标准化技术委员会提出并口。本标准由浙：.东阳整性企业集用公可全国秘标委秘15处负宽起草。本标准士起节人：可永生、陆并松，产虹“、强东进、率克文、腾写本inkNE Kci

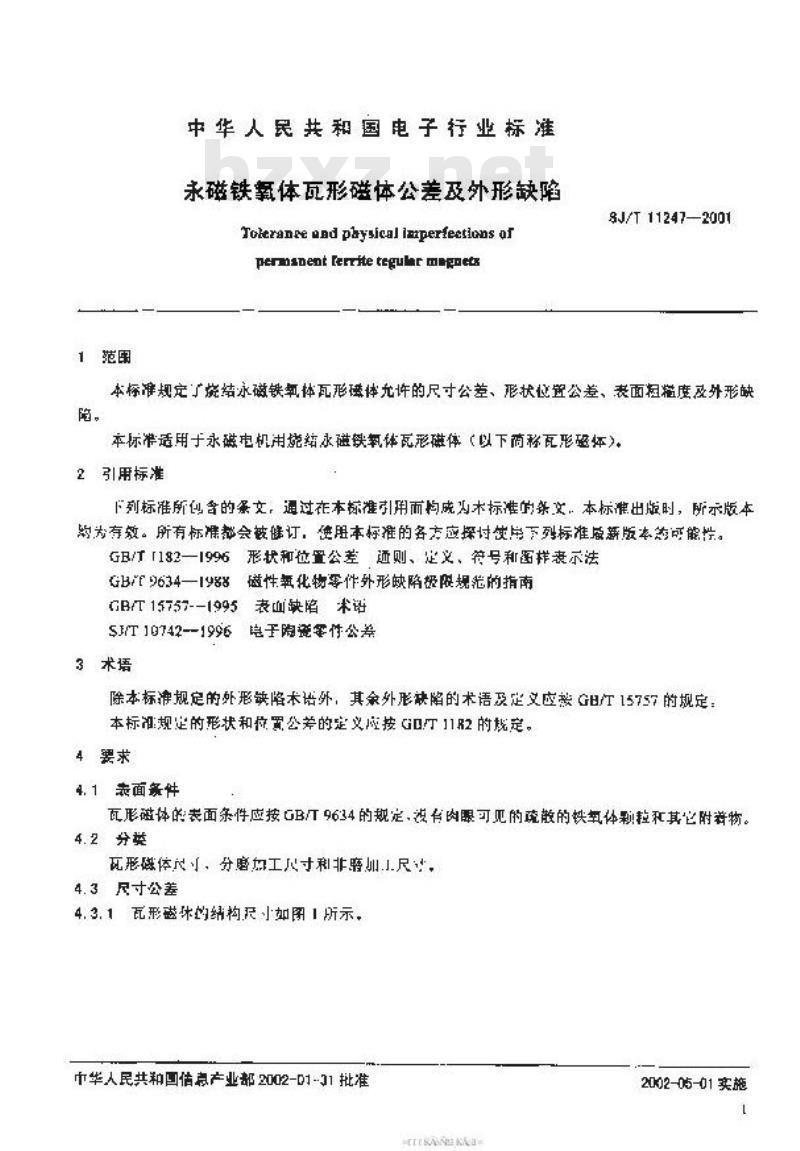

1范围
中华人民共和国电子行业标准
永磁铁氧体瓦形磁体公差及外形缺陷Toleranpe and physical imperfeetions ofpermsnent ferritetegular megaetsSJ/T11247—2001
本标准规定了烧结永磁铁氧体瓦形磁体允许的尺寸公差、形状位置公差、表面相箱度及外形缺陷。
本标准造用于永磁电机用结永磁续氧体瓦形磁体（以下商称配形盈体）。2引用标准
下列标准所包含的条，通过在本标准引用而构成为木标准的条文，本标准出版时，所示版本购为存效。所有标准都会被健订，使用本标推的各方应探讨使下列标准展新版本药可能性。GB/「182一1996形状和位置公差通则、定义、符号和图样表示法GB/634—1988磁性氧化物零件外形缺陷极限规范的指南门B/T15757--1995表山缺陷米诺SJ/T19742--1996电于陶瓷零件公券3术语
除本标准规定的外形缺陷术培外，其余外形缺陷的术语及定义应获G日15757的规定本标证规定的形状和位置公差的定义成按G口厅11腔2的规定。4婴求
4.1表面条件
瓦形磁体的表面条件应按GB/T9634的规定，液有肉愿可见的疏散的快氧体颗粒我其它附者物。4.2分类
瓦形磁体，分磨忽工尺寸和非磨加尺，4.3尺寸公差

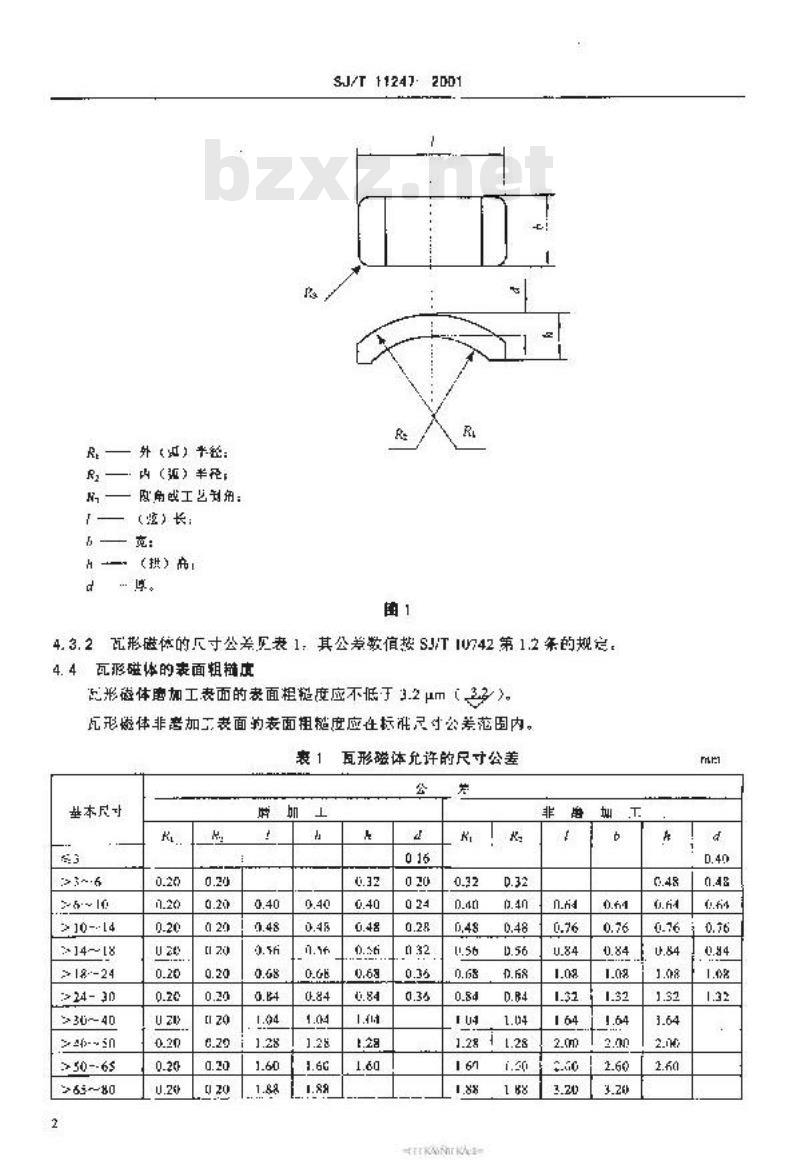

4.3.1瓦形磁休的纳构尺小如图1所示，中华人民共和国值息产业部2002-D1-31批准ILKK
2002-05-01实施
外（）半欲：
：内（弧）半径：
限角或工艺划角：
（览）长：
（拱）商
…厚。
SJ/T11247:2D01
记形磁体的尺寸公差尺表1：其公差数值按SJ/T1U742第1.2条的规完，瓦形磁体的表面粗趟店
形微体磨加工表面的表面粗度应不低于3.2m（32)。瓦形体非考加工表面的表面扭趟度应在标泄尺寸公差范固内。表1
瓦形磁体允许的尺寸公差
基本尺寸
>3~·6
18--24
>24 - 30
>36~-40
>46-~5n
>65-~80
100~·120
>12-140
SJ/T11247—2001

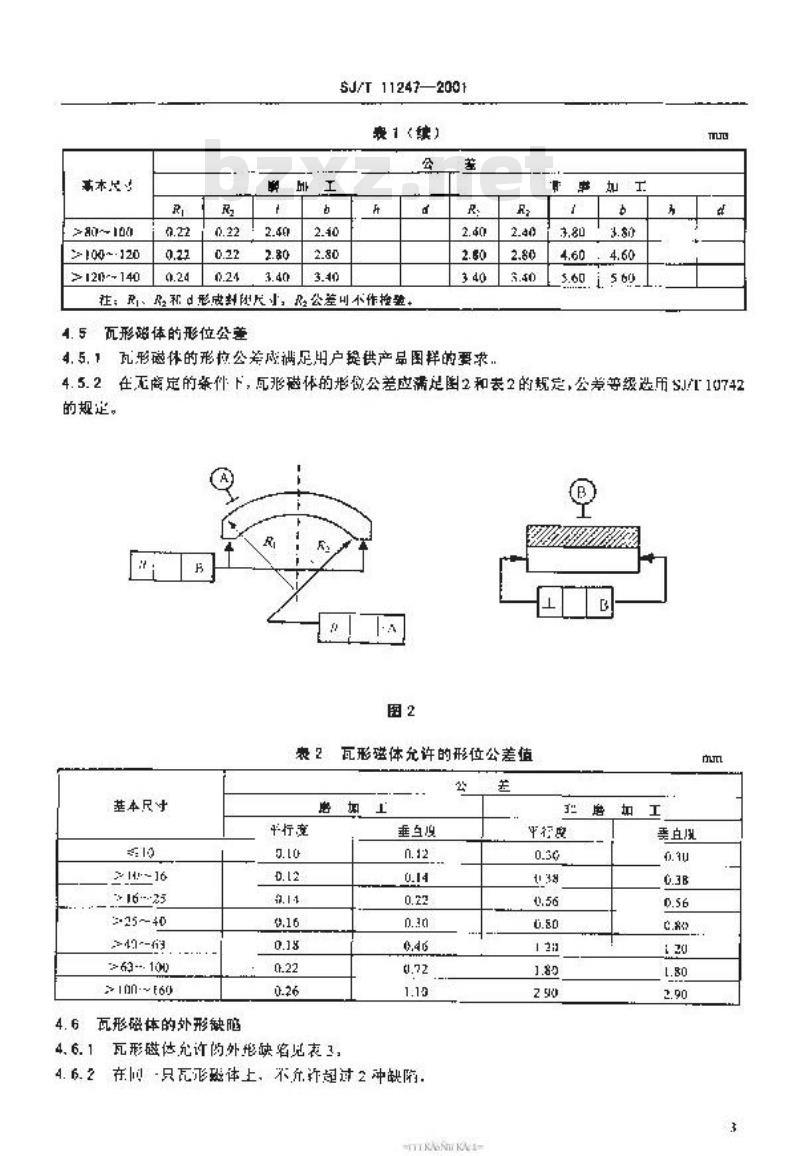

表1 (续)
往；、胜和形成判函尺，公差可不作检整、4.5瓦形磁体的形位公善
4.5.1瓦形磁体的形位公差虚满足用户提供产品图样的要求R
4.5.2在无商定的案件下，瓦形磁体的形份公差应需足图2和表2的规定，公差等级选用SJ/10742的规定。
董本尺中
≥H~16bZxz.net
=-25~40
>43--69
63--: 100
瓦形磁体的外形缺陷
平行竞
瓦形磁体允许的形位公差值
4.6.1瓦形磁体允许的外形缺着览表3，4.6.2在心只形磁体上、不充许望过2冲缺陷nTYKANmKA
栏陪加
中行良
社防名版
外部为法口
SJ/T 11247—2001
衰3瓦形磁体允许的分形缺陷
孔形磁体外形示致图
缺陶示围
nTYKANmKAs
法结投限条地
2.b :bx13**
。 许 1~-2 处
1. 1,≤x1%
5≤2×13%
台计1~2处
外归面缺L
内书面按上
专侧边或[]
SJ/T 11247:-2001
表3 (续)
t. [,=x14%
2. 5率x13%
3. ,Enk4.5%
充许 1- 2 处
1.h,=:Rx4.1%
2.,≤x[3%
允许1--2处
2hs:**4.5%
3.5,≤bx53%
4．元证「处
快陷名称
外双面裂统
内乳面裂效
侧面裂效
SJ/T 11247—2001
表3（续）
陷示图
浓防极限条件
3允许1处
1规效危%;0.2mm
3.5,≤b×21%
4、允许一处
1.纹宽zmm
3.许1--2处
快陷名称
外面侧边裂致
SJ/T11247—2001
表3(块）
缺陷示图
inKANE CAcn
献陷极果条件
1.裂收宽0.2的m
25.5bx75%
3.允许每恢各「处
1.我效宽0.2murm
3.充许1处层畏
1.外求面磨而积
当有1处时：
3≤%外张总面积；
当有2处时，
8≤8%外弧总面积的1.5借
内光面和其定表血广解而
买不计，
测密面积的最人深这符台位
的尺小公差，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
