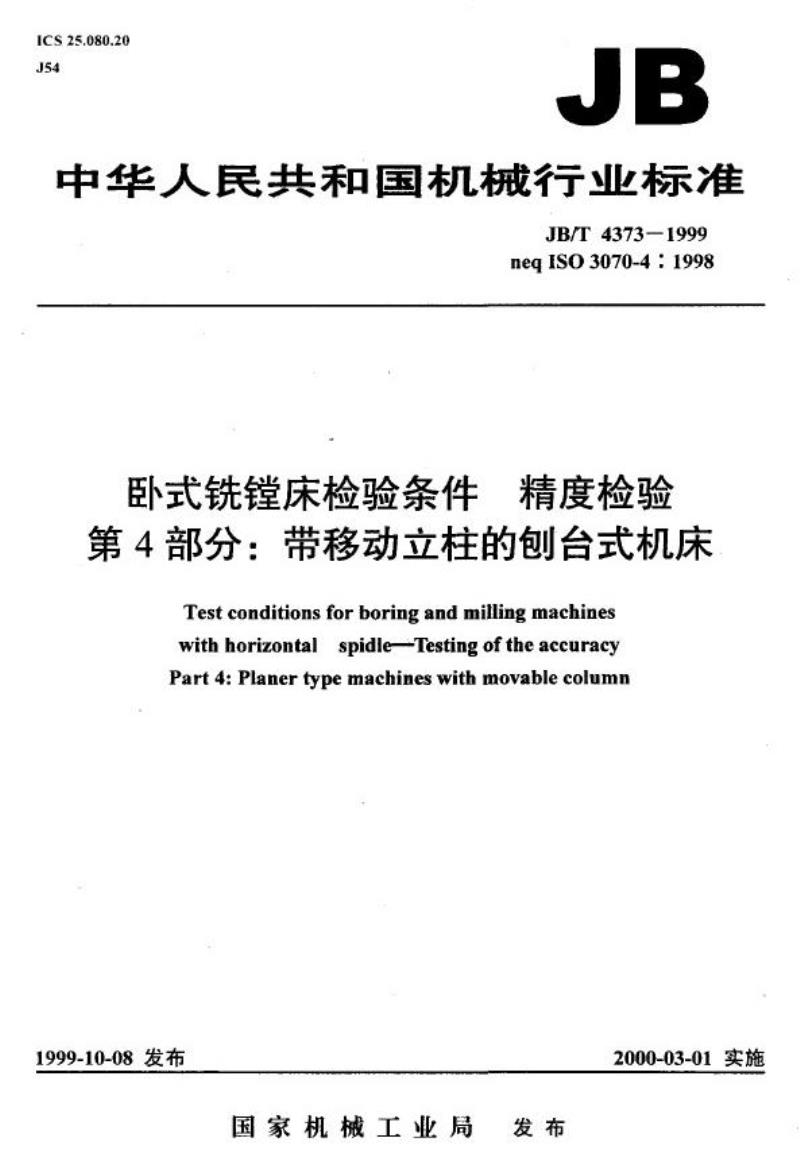

【机械行业标准(JB)】 卧式铣镗床检验条件 精度检验 第 4 部分：带移动立柱的刨台式机床

ICS 25.080.20
中华人民共和国机械行业标准
JB/T4373-1999
neqISO3070-4:1998
卧式铣床检验条件
精度检验
第4部分：带移动立柱的刨台式机床Test conditions forboring and milling machineswithhorizontal spidleTesting of the accuracyPart 4:Planer type machines with movable column1999-10-08发布
国家机械工业局
2000-03-01实施

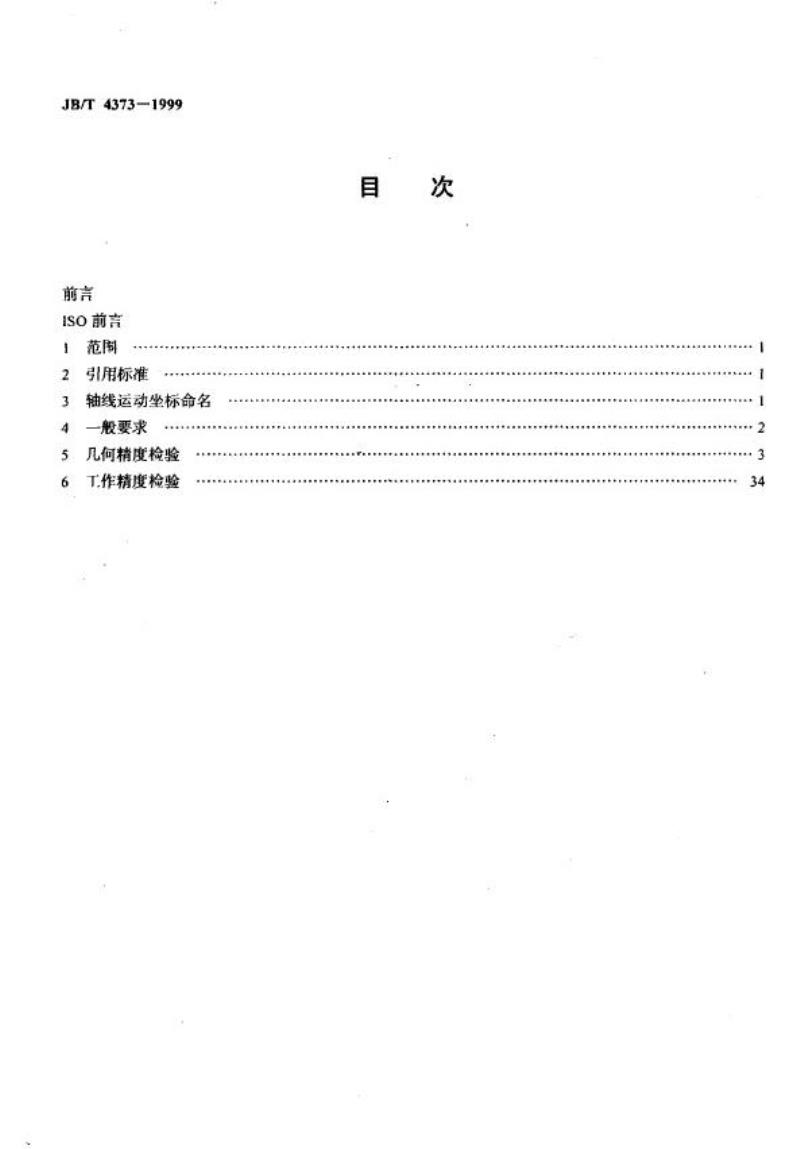

JB/T 4373—1999
ISO前言
1范围
引用标准
轴线运动坐标命名
一般要求
几何精度检验
工作精度检验Www.bzxZ.net
JB/T 4373-1999

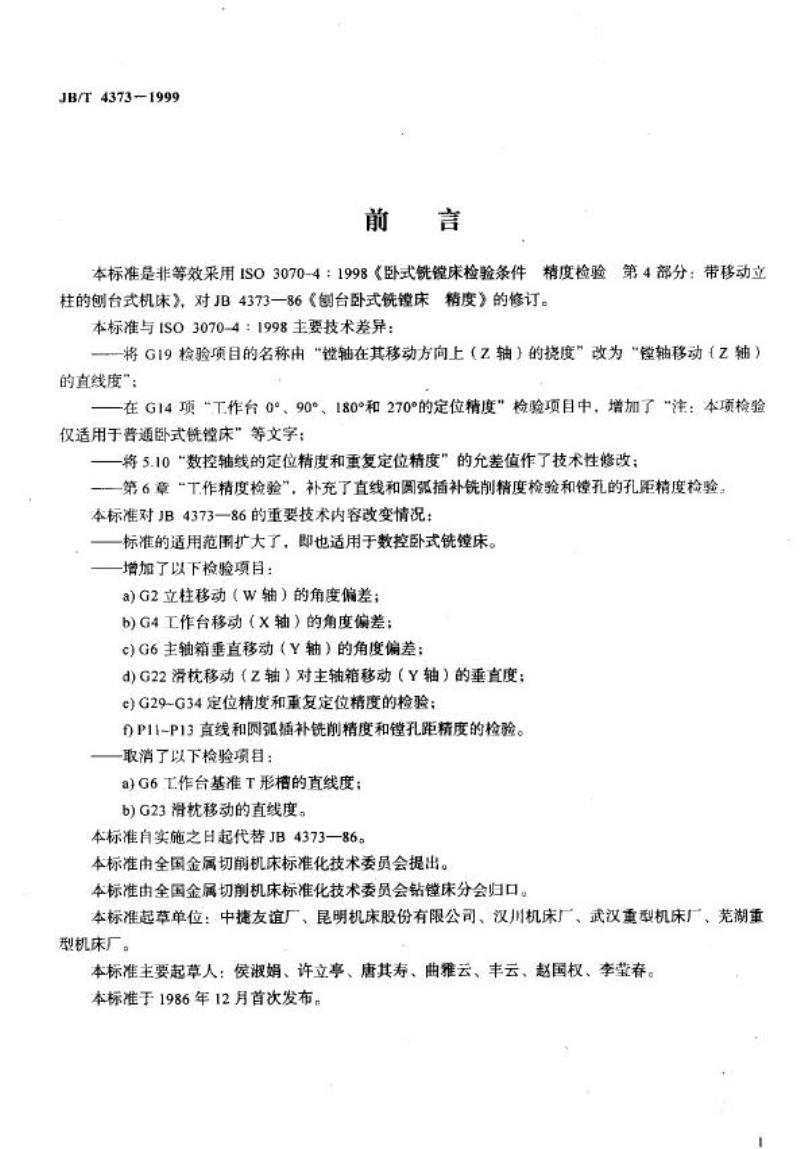

本标准是非等效采用ISO3070-4：1998《卧式铣镗床检验条件精度检验第4部分：带移动立柱的刨台式机床》，对JB4373一86《刨台卧式铣床精度》的修订。本标准与ISO.3070-4：1998主要技术差异：将G19检验项目的名称由“链轴在其移动方向上（Z轴）的挠度”改为“镗轴移动（Z轴）的直线度“：
在G14项“工作台0°、90°、180°和270°的定位精度”检验项目中，增加了“注：本项检验仅适用于普通卧式铣镗床”等文字；一将5.10“数控轴线的定位精度和重复定位精度”的允差值作了技术性修改；-第6章“工作精度检验”，补充了直线和圆弧插补铣削精度检验和镗孔的孔距精度检验本标准对JB4373—86的重要技术内容改变情况：标准的适用范围扩大了，即也适用于数控卧式铣镗床。增加了以下检验项目：
a)G2立柱移动（W轴）的角度偏差；b)G4工作台移动（×轴）的角度偏差：c)G6主轴箱重直移动（Y轴）的角度偏差：d)G22滑枕移动（Z轴）对主轴箱移动（Y轴）的垂直度：e)G29~G34定位精度和重复定位精度的检验：f)P11-P13直线和圆弧插补铣削精度和镗孔距精度的检验。取消了以下检验项目：
a)G6工作台基准T形槽的直线度；b)G23滑枕移动的直线度。
本标准自实施之日起代替JB4373一86。本标准由全国金属切前机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会钻镗床分会归口。本标准起草单位：中捷友谊厂、昆明机床股份有限公司、汉川机床厂、武汉重型机床厂、芜湖重型机床厂。
本标准主要起草人：侯娟、许立亭、唐其寿、曲雅云、丰云、赵国权、李莹春。本标准于1986年12月首次发布。JB/T4373—1999

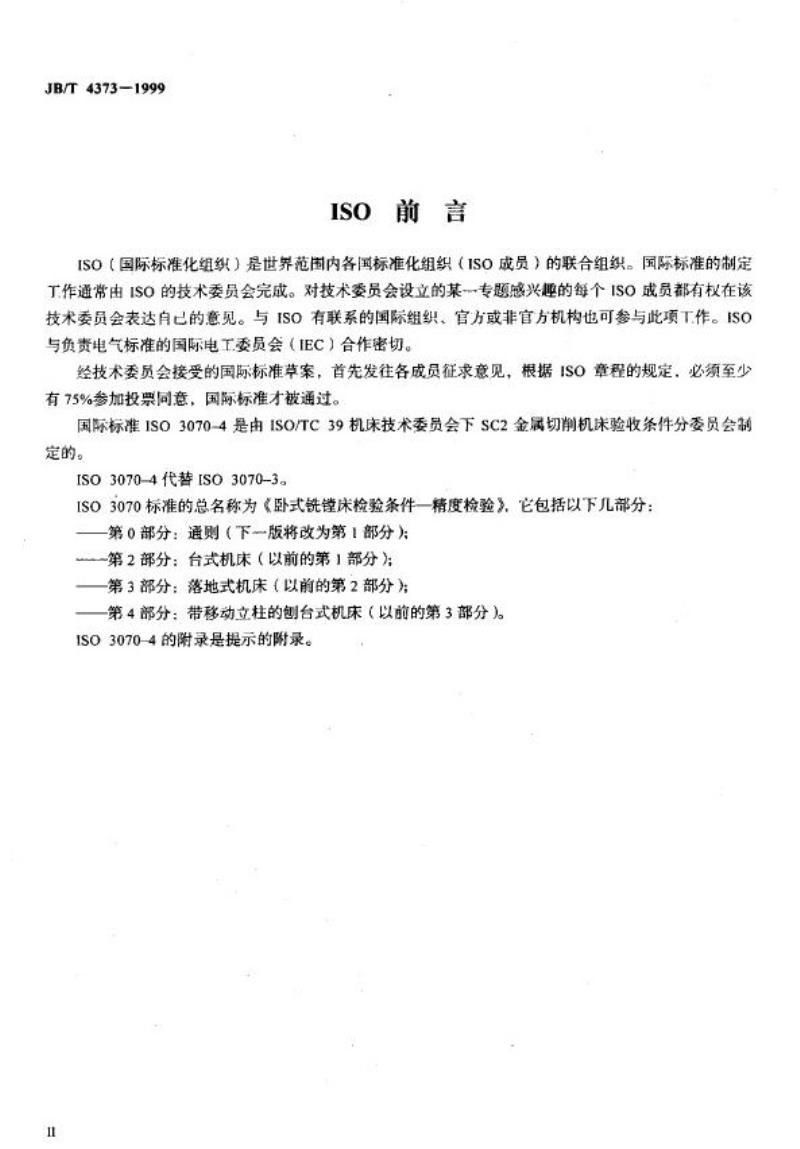

ISO前言
ISO（国际标准化组织）是世界范围内各国标准化组织（ISO成员）的联合组织。国际标准的制定工作通常由ISO的技术委员会完成。对技术委员会设立的某---专题感兴睡的每个ISO成员都有权在该技术委员会表达自已的意见。与ISO有联系的国际组织、官方或非官方机构也可参与此项T作。ISO与负责电气标准的国际电工委员会（IEC）合作密切。经技术委员会接受的国际标准草案，首先发往各成员征求意见，根据ISO章程的规定，必须至少有75%参加投票同意，国际标准才被通过。国际标准ISO3070-4是由ISO/TC39机床技术委员会下SC2金属切削机床验收条件分委员会制定的。
ISO3070-4代替ISO3070-3。
ISO3070标准的总名称为《卧式铣镗床检验条件一精度检验》它包括以下几部分：第0部分：通则（下一版将改为第1部分)：一第2部分：台式机床（以前的第1部分)；第3部分：落地式机床（以前的第2部分）：第4部分：带移动立柱的刨台式机床（以前的第3部分）。ISO3070-4的附录是提示的附录。范围

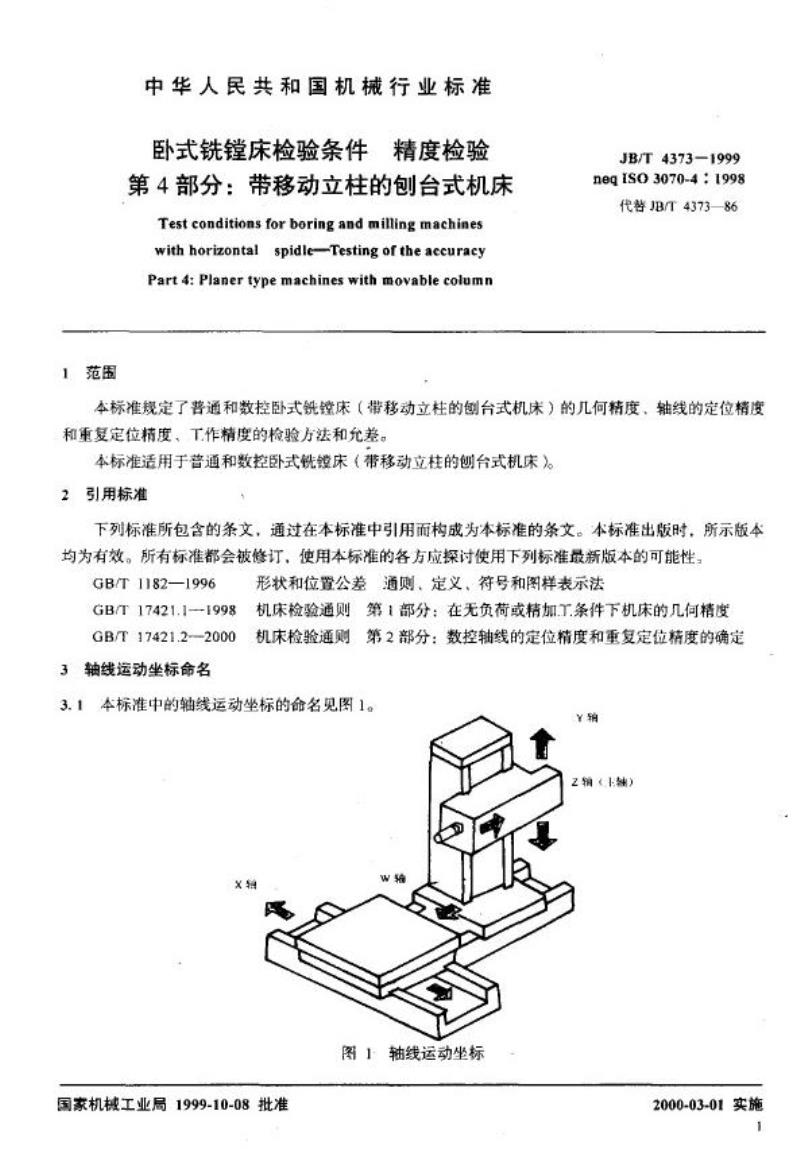

中华人民共和国机械行业标准
卧式铣床检验条件精度检验
第4部分：带移动立柱的刨台式机床Test conditions for boring and milling machineswithhorizontal spidleTesting of theaccuracyPart4:PlanertypemachineswithmovablecolumnJB/T4373-1999
neqiso3070-4:1998
代替JB/T4373—86
本标准规定了普通和数控卧式铣镜床（带移动立柱的创台式机床）的几何精度、轴线的定位精度和重复定位精度、工作精度的检验方法和允差。本标准适用于普通和数控卧式铣镜床（带移动立柱的刨台式机床）。引用棕准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T 1182—1996
GB/T17421.1—-1998
GB/T17421.22000
3轴线运动坐标命名
形状和位置公差通则、定义、符号和图样表示法机床检验通则第1部分：在无负荷或精加丁条件下机床的几向精度机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定3.1本标准中的轴线运动坐标的命名见图1。辅（1轴）
轴线运动坐标
国家机械工业局1999-10-08批准2000-03-01实施
JB/T4373—1999
3.2T作台回转运动方向，用字母“B”表示。3.3平旋盘径向滑块运动方向，用字母“U”表示。4一般要求
4.1本标准中所有线性尺寸均以毫米（mm）为单位表示；角度尺寸以度（°）表示，角度偏差以比值形式为主要表示形式，在某些情况下，为了表达的更加明确，也用微弧度（μrad）和[角秒（\）表示。其换算关系见下列表达式：
0.01/1000=10 × 10-=10 μ rad ~24.2在使用本标准时，必须参照GB/T17421.1的规定进行，尤其是精度检验前的安装，主轴和其他部件空运转升温、检验方法和检验工具的精度。4.3几何精度检验项目的顺序是按照机床部件排列的，并不表示实际检验次序。检验时，一般可按装拆检验工具和检测方便，以及热检项目的要求安排检验顺序。调整安装水平和精度检验中床身应紧同。4.4本标准规定的检验项目，不必全部进行检验。用户可根据需要，同制造厂协商，确定相应检验项目，但必须在订货协议中明确。4.5在各检验项目中所提出的测量仪器仅作为实例。可以使用相同指示值和至少具有相同精度的其他测量仪器。指示器应具有0.001mm或更好的分辨力。4.6工作精度检验应在精切加工下进行而不采用粗加工，在粗加工中易产生相当大的切削力。4.7当实测长度与本标准规定值不同时，则给定的允差值应按GB/T17421.1一1998中2.3.1.1的规定进行折算，允差的最小折算值为0.005mm。2
JB/T43731999
“通是
it'ses
四击章
（M）
JB/T 43731999
Tt'e't's \El'tt's
0001/200
0001/00
tq te
JB/T 43731999
“草垂理
X）号
Flets ltets Itets
900°0
单击草
垂“9
