【机械行业标准(JB)】 无扳手三爪钻夹头 第2部分：技术条件

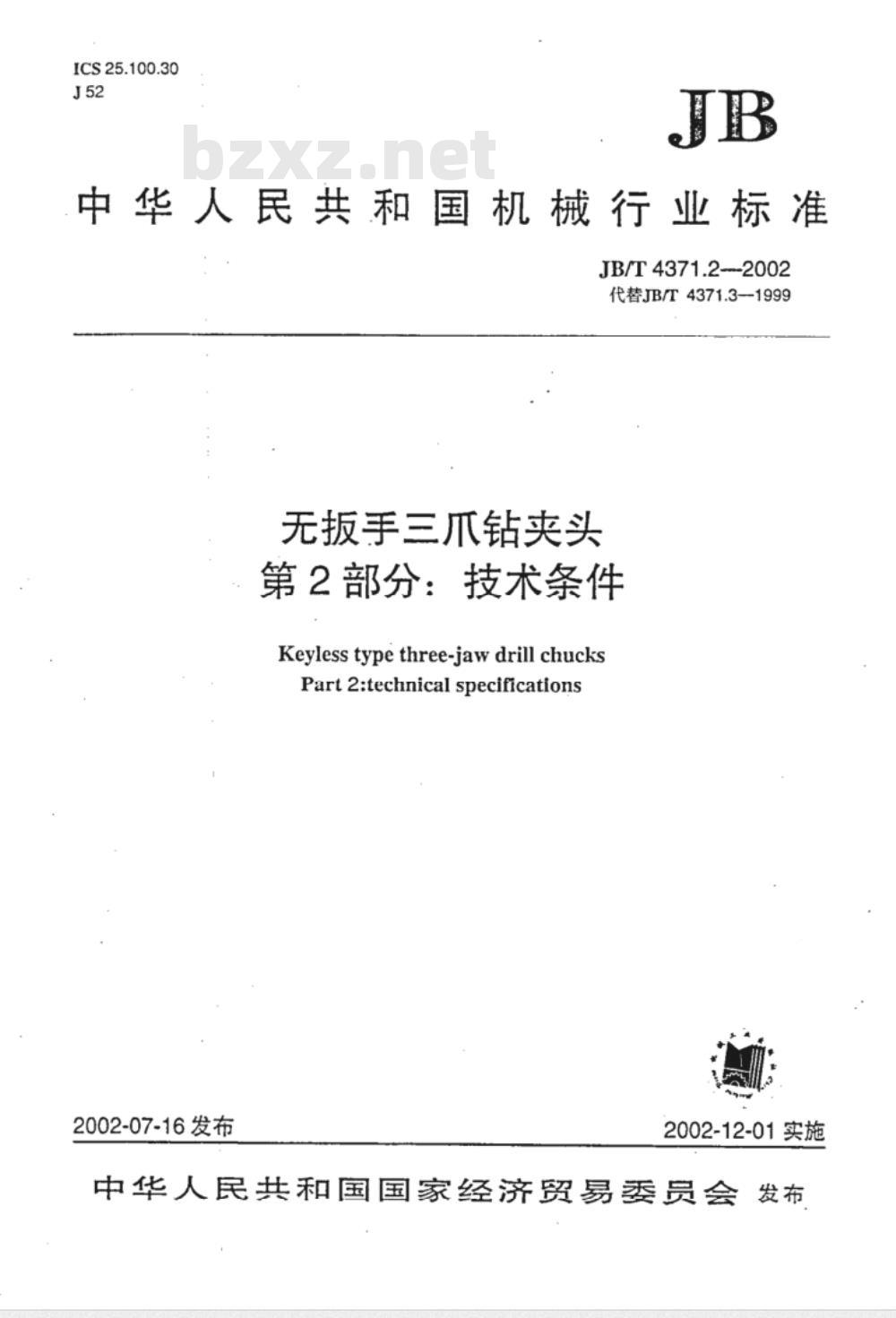

ICS25.100.30
中华人民共和国机械行业标准
JB/T4371.2---2002
代替JB/T4371.3-1999
无扳手三爪钻夹头
第2部分：技术条件
Keylesstypethree-jawdrillchucksPart2:technical specifications2002-07-16发布
2002-12-01实施
中华人民共和国国家经济贸易委员会发布前言，
规范性引用文件免费标准bzxz.net

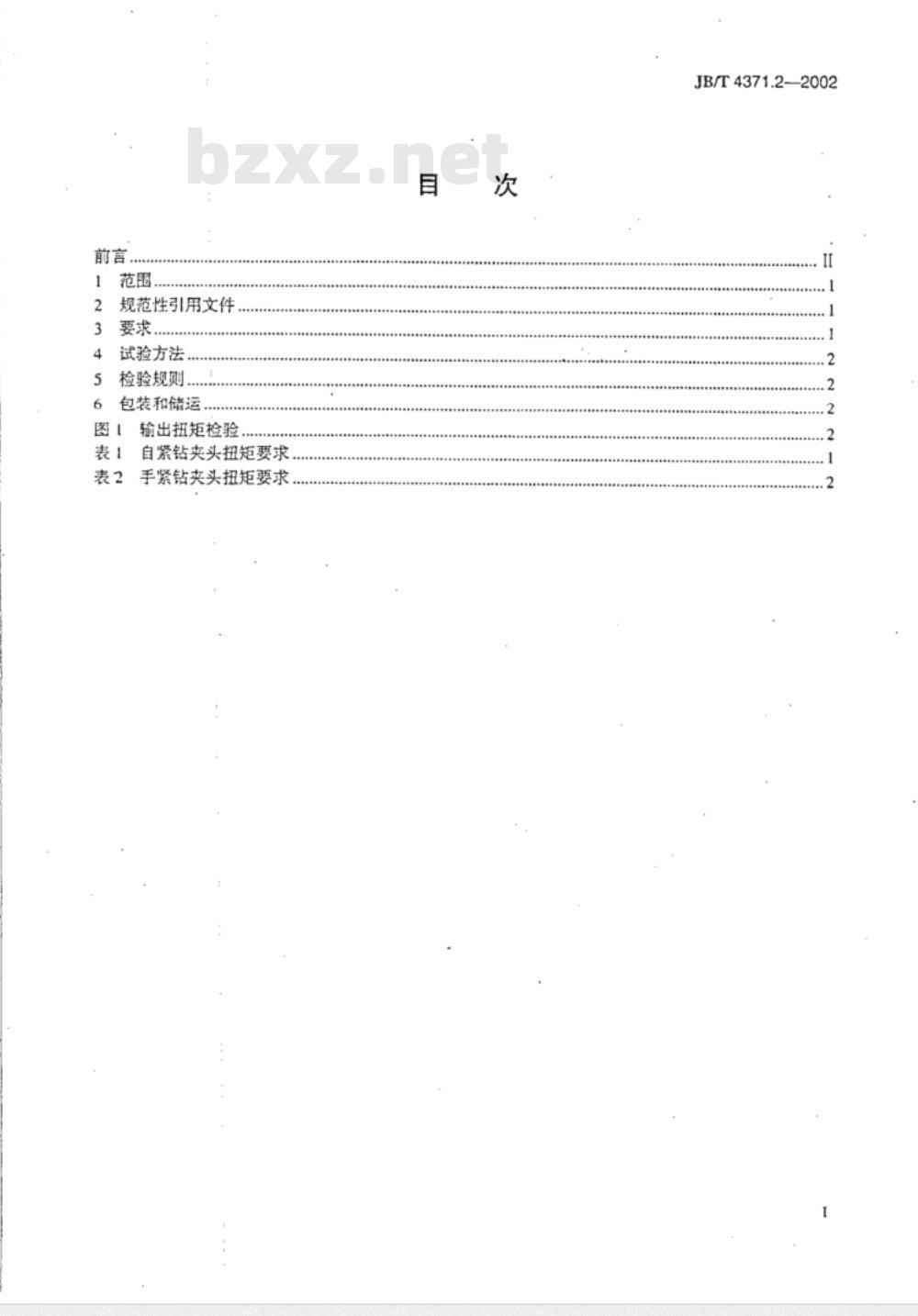

要求，
试验方法，
检验规则.
包装和储运
图！输出扭矩检验.
自紧钻夹头扭矩要求
手紧钻夹头扭矩要求
JB/T4371.2—2002
JB/T4371.2-2002

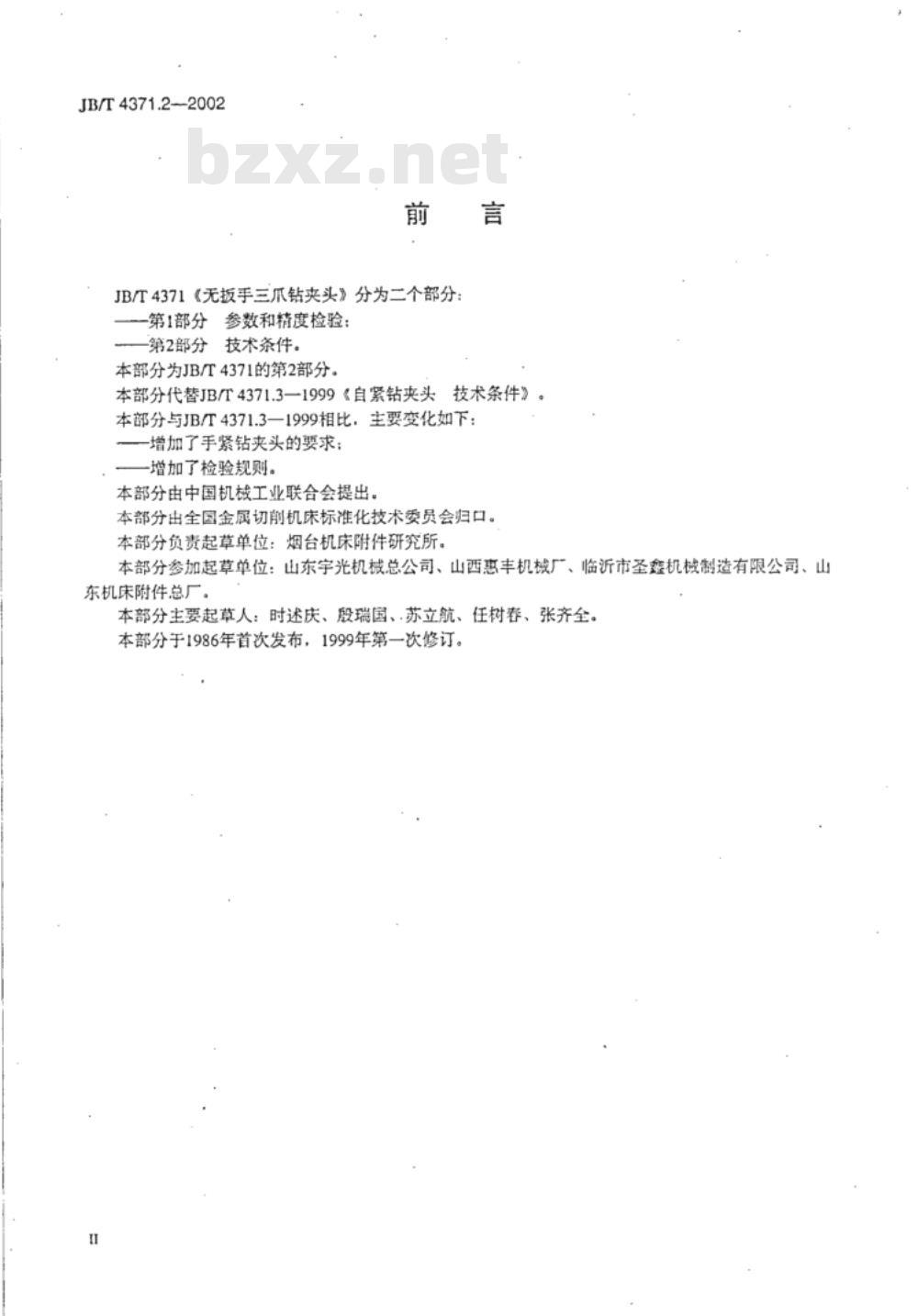

JB/T4371《无扳手三爪钻夹头》分为二个部分：一第1部分参数和精度检验：
第2部分技术条件。
本部分为JB/T4371的第2部分。
本部分代替JB/T4371.3一1999《自紧钻夹头技术条件》本部分与JB/T4371.3一1999相比，主要变化如下：增加了手紧钻夹头的要求；
增加了检验规则。
本部分由中国机械工业联合会提出。本部分出全国金属切削机床标准化技术委员会归口。本部分负责起草单位：烟台机床附件研究所。本部分参加起草单位：山东宇光机械总公司、山西惠丰机械厂、临沂市圣鑫机械制造有限公司、山东机床附件总厂。
本部分主要起草人：时述庆、殷瑞国、苏立航、任树春、张齐全。本部分于1986年首次发布，1999年第一次修订。II

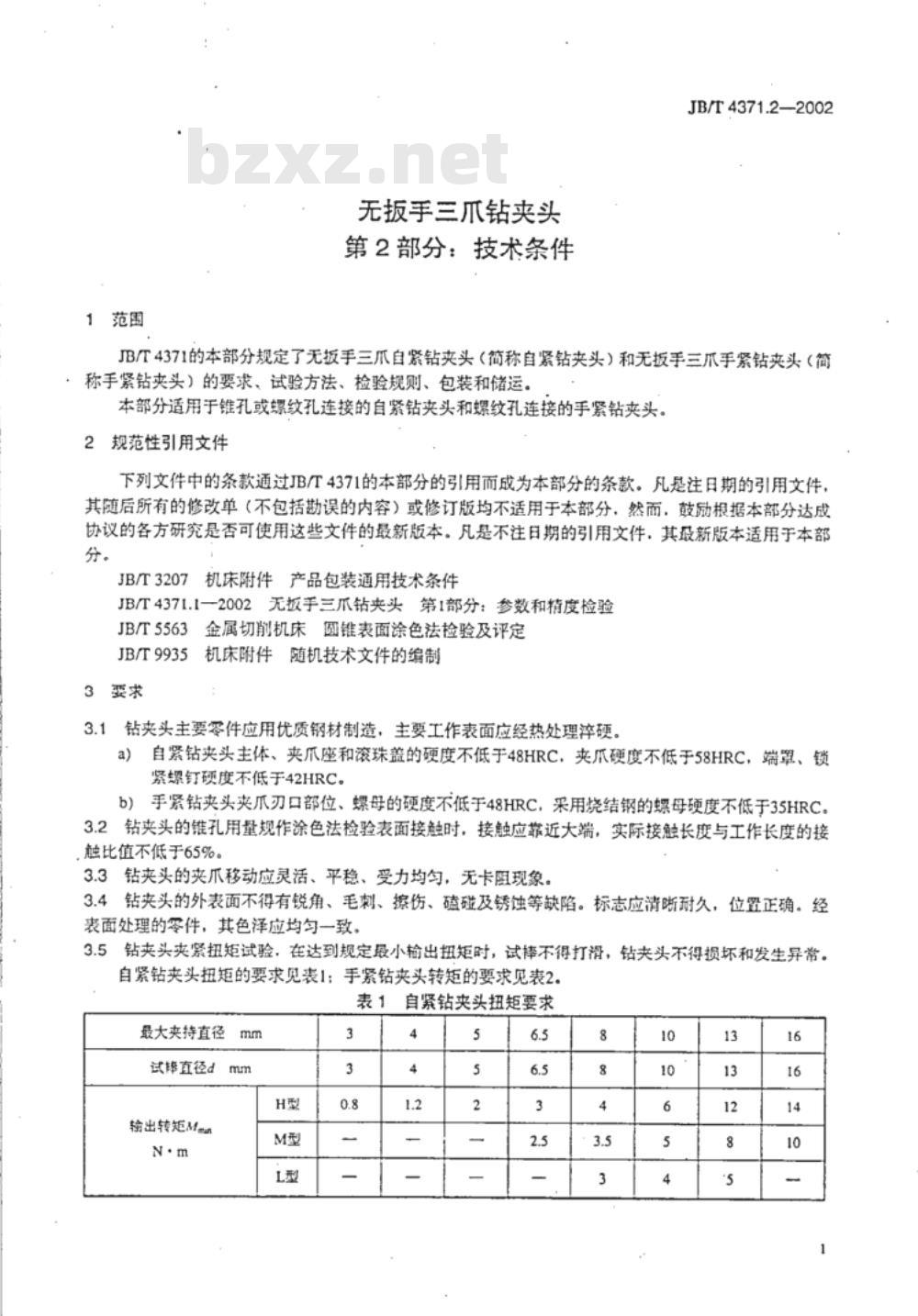

1范围
无扳手三爪钻夹头
第2部分：技术条件
JB/T4371.2—2002
JB/T4371的本部分规定了无扳手三爪自紧钻夹头（简称自紧钻夹头）和无扳手三爪手紧钻夹头（简称手紧钻夹头）的要求、试验方法、检验规则、包装和储运。本部分适用于锥孔或螺纹孔连接的自紧钻夹头和螺纹孔连接的手紧钻夹头、2规范性引用文件
下列文件中的条款通过JB/T4371的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3207机床附件产品包装通用技术条件JB/T4371.1一2002无扳手三爪钻夹头第1部分：参数和精度检验JB/T5563金属切削机床圆锥表面涂色法检验及评定JB/T9935机床附件随机技术文件的编制3要求
3.1钻夹头主要零件应用优质钢材制造，主要工作表面应经热处理萍硬。自紧钻夹头主体、夹爪座和滚珠盖的硬度不低于48HRC，夹爪硬度不低于58HRC，端罩、锁a)
紧螺钉硬度不低于42HRC。
b）手紧钻夹头夹爪刃口部位、螺母的硬度不低于48HRC，采用烧结钢的螺母硬度不低于35HRC。3.2钻夹头的锥孔用量规作涂色法检验表面接触时，接触应靠近大端，实际接触长度与工作长度的接触比值不低于65%。
3.3钻夹头的夹爪移动应灵活、平稳、受力均匀，无卡阻现象。3.4钻夹头的外表面不得有锐角、毛刺、擦伤、磕碰及锈蚀等缺陷。标志应清晰耐久，位置正确。经表面处理的零件，其色泽应均匀一致。3.5钻夹头夹紧扭矩试验，在达到规定最小输出扭矩时，试棒不得打滑，钻夹头不得损坏和发生异常。自紧钻夹头扭矩的要求见表1：手紧钻夹头转矩的要求见表2。表1自紧钻夹头扭矩要求
最大夹持直径
试率直径d
输出转矩Mmin
JB/T4371.2—2002
最大夹持直径mm
试棒直径dmm
输人转矩N·m
输出转矩Mmia
4试验方法

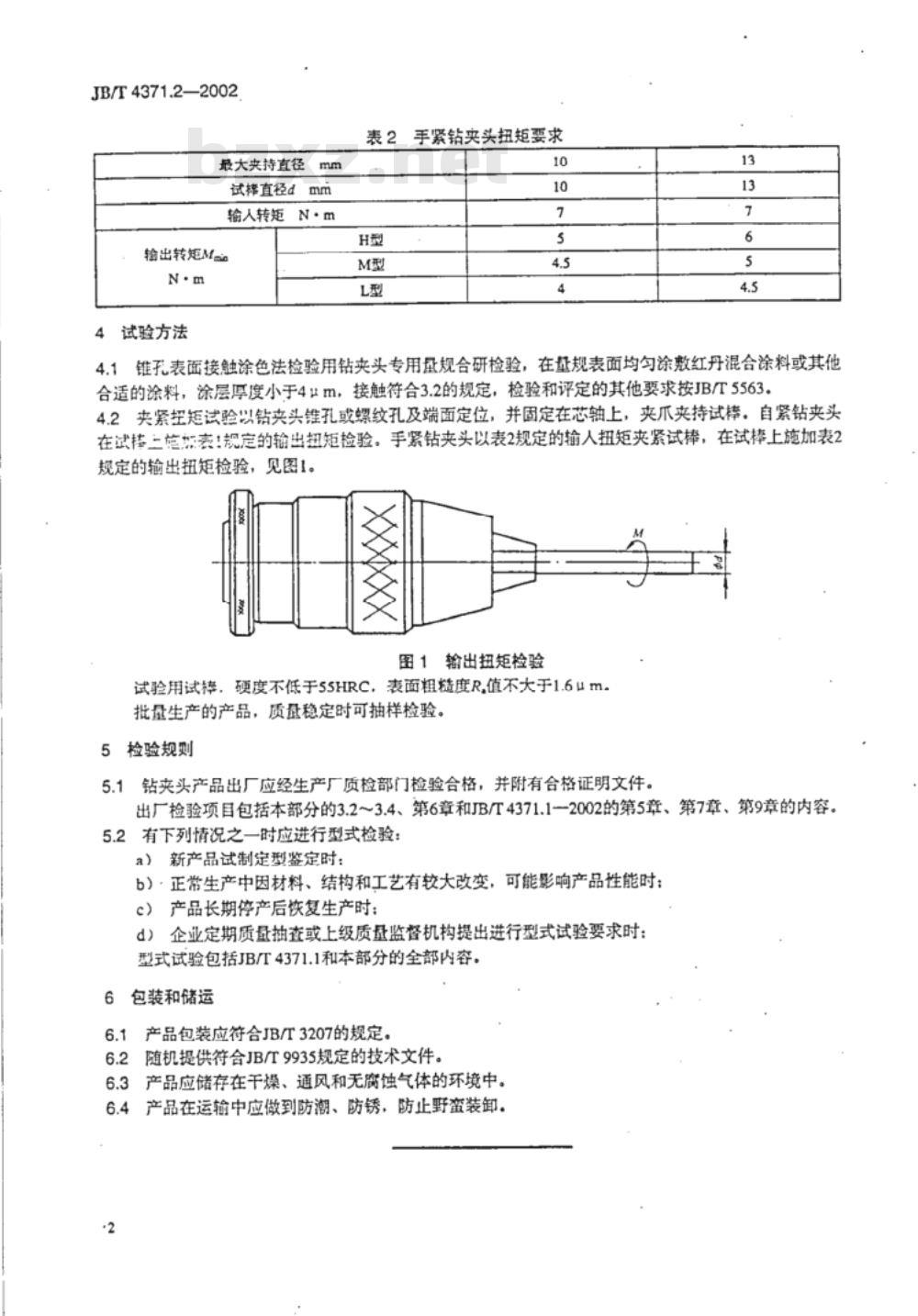

表2手紧钻夹头扭矩要求
4.1锥孔表面接触涂色法检验用钻夹头专用量规合研检验，在量规表面均匀涂敷红丹混合涂料或其他合适的涂料，涂层厚度小于4um，接触符合3.2的规定，检验和评定的其他要求按JB/T5563。4.2夹紧控矩试验以钻央头锥孔或螺纹孔及端面定位，并固定在芯轴上，夹爪夹持试棒。自紧钻夹头在试持二范表！规定的输出扭矩检验。手紧钻夹头以表2规定的输人扭矩夹紧试捧，在试棒上施加表2规定的输出扭矩检验，见图1。
图1输出扭矩检验
试验用试摔，硬度不低于55HRC，表面粗糙度R,值不大于1.6um。批量生产的产品，质量稳定时可抽样检验。5检验规则
钻夹头产品出厂应经生产厂质检部门检验合格，并附有合格证明文件。5.1
出厂检验项目包括本部分的3.2～3.4、第6章和JB/T4371.1-2002的第5章、第7章、第9章的内容。5.2有下列情况之一时应进行型式检验：a）新产品试制定型鉴定时：
b）·正常生产中因材料、结构和工艺有较大改变，可能影响产品性能时c）产品长期停产后恢复生产时：企业定期质量抽查或上级质量监督机构提出进行型式试验要求时：d）
型式试验包括JB/T4371.1和本部分的全部内容。6
包装和储运
产品包装应符合JB/T3207的规定。随机提供符合JB/T9935规定的技术文件。6.3产品应储存在干燥、通风和无腐蚀气体的环境中。产品在运输中应做到防潮、防锈，防止野蛮装卸。6.4
