【机械行业标准(JB)】自紧钻夹头精度检验

本网站发布时间： 1999-05-20 15:00:00

JB/T4371.2-1999
已作废
　点击下载此标准

基本信息

标准号：
JB/T 4371.2-1999
标准名称：
自紧钻夹头精度检验
标准类别：
机械行业标准(JB)
英文名称：
Self-tightening drill chuck accuracy inspection
标准状态：
已作废
发布日期：
1999-05-20
实施日期：
2000-01-01
作废日期：
2002-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
74.80 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>机床装置>>25.060.20分度和刀具/工件夹持装置
中标分类号：
机械>>金属切削机床>>J52机床辅具与附件

关联标准

替代情况：
JB 4371.2-1986;被JB/T 4371.1-2002代替

出版信息

页数：
4页
标准价格：
8.0 元

其他信息

相关标签：
夹头精度检验

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 4371.2-1999 自紧钻夹头精度检验 JB/T4371.2-1999

标准内容

部分标准内容：

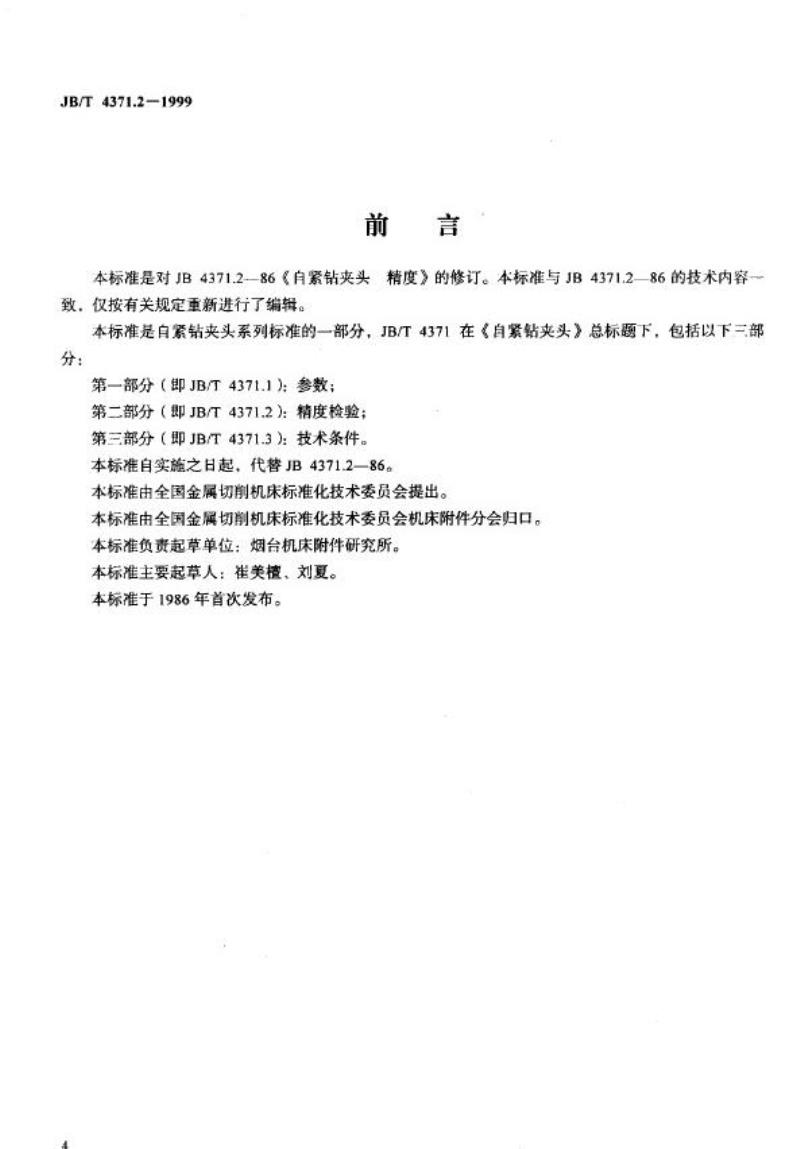

中华人民共和国机械行业标准 JB/T4371.2—1999《自紧钻夹头 精度检验》由国家机械工业局发布，于2000年1月1日实施。本标准修订自JB/T4371.2—1986版本，技术内容保持一致，仅按相关规定重新编辑。本标准属于自紧钻夹头系列标准的一部分，JB/T4371总标题下包括三部分：
第一部分（JB/T4371.1）：参数；
第二部分（JB/T4371.2）：精度检验；
第三部分（JB/T4371.3）：技术条件。
本标准自实施之日起，代替JB/T4371.2—1986版本，由全国金属切削机床标准化技术委员会提出，归口于机床附件分会。起草单位为烟台机床附件研究所，主要起草人包括崔美檀、刘夏。本标准首次发布于1986年。

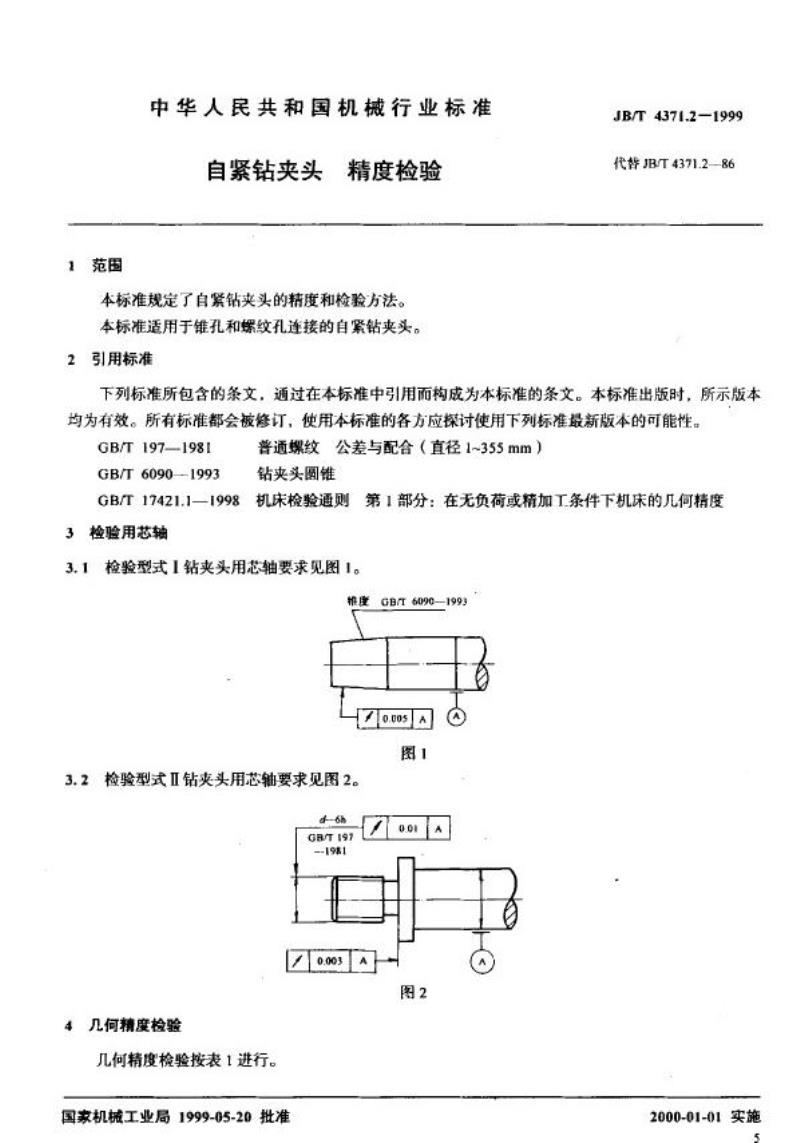

1 范围
本标准规定了自紧钻夹头的精度要求和检验方法，适用于锥孔和螺纹孔连接的自紧钻夹头。

2 规范性引用文件
下列标准的条款通过引用成为本标准的组成部分：
- JB/T4371.2—1999（代替JB/T4371.2—1986）
- GB/T 197—1981 普通螺纹公差与配合（直径1~355mm）
- GB/T 6090—1993 钻夹头圆锥
- GB/T 17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度

3 检验用芯轴
3.1 检验型式I：钻夹头用芯轴要求见图1，允许推度0.005A。
3.2 检验型式II：钻夹头用芯轴要求见图2，允许推度0.003A。

4 几何精度检验

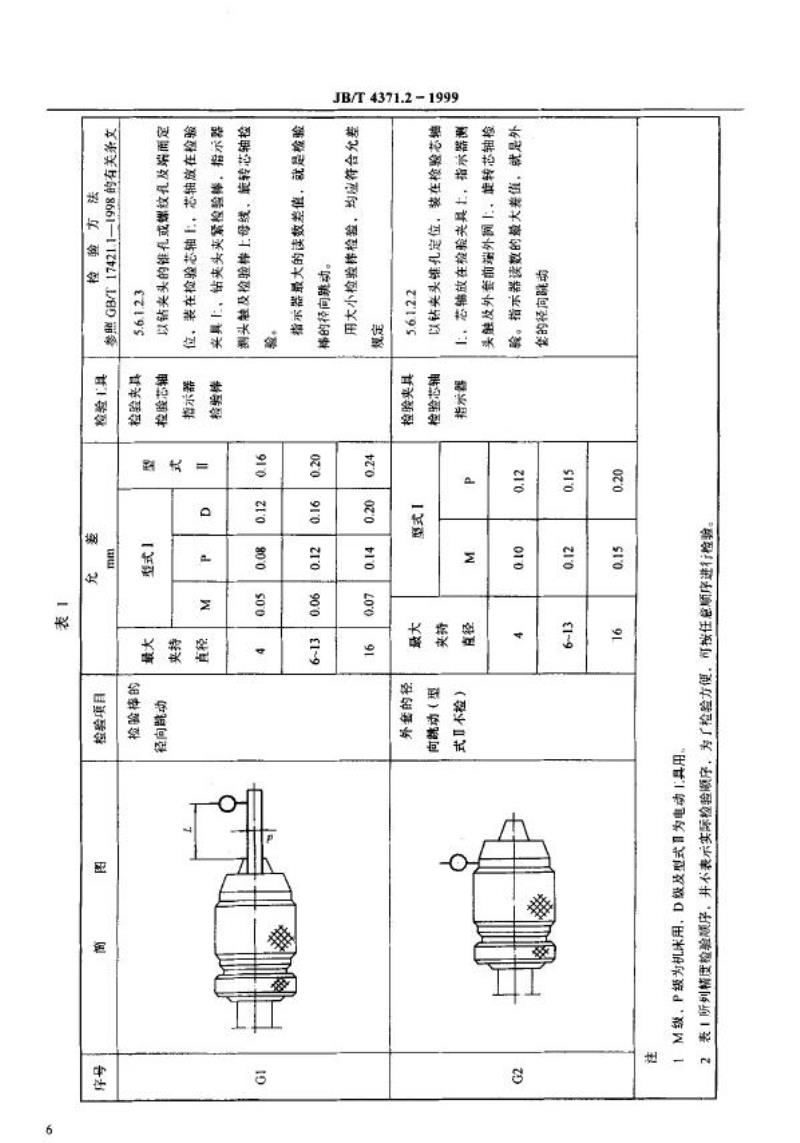

几何精度检验按表1进行。
检验棒由两端尖孔支承旋转检查，圆柱面的径向全跳动误差不得大于0.01mm。

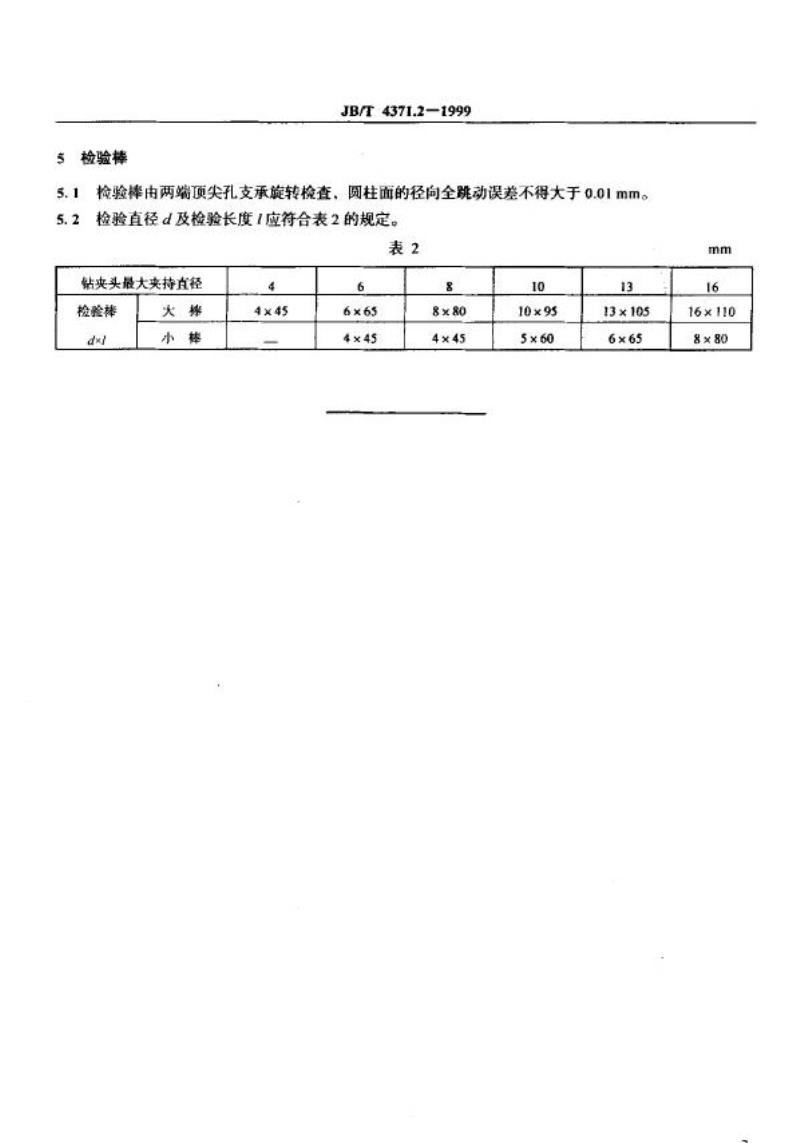

5 检验直径及长度
检验直径d及检验长度l应符合表2规定：
表2 钻夹头最大夹持直径与检验棒尺寸
最大夹持直径mm | 检验棒尺寸dxlmm
4  | 4×45
6  | 6×65
8  | 8×80
10 | 10×95
13 | 13×105
16 | 16×110

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
