【机械行业标准(JB)】 锅炉构架抗震设计标准

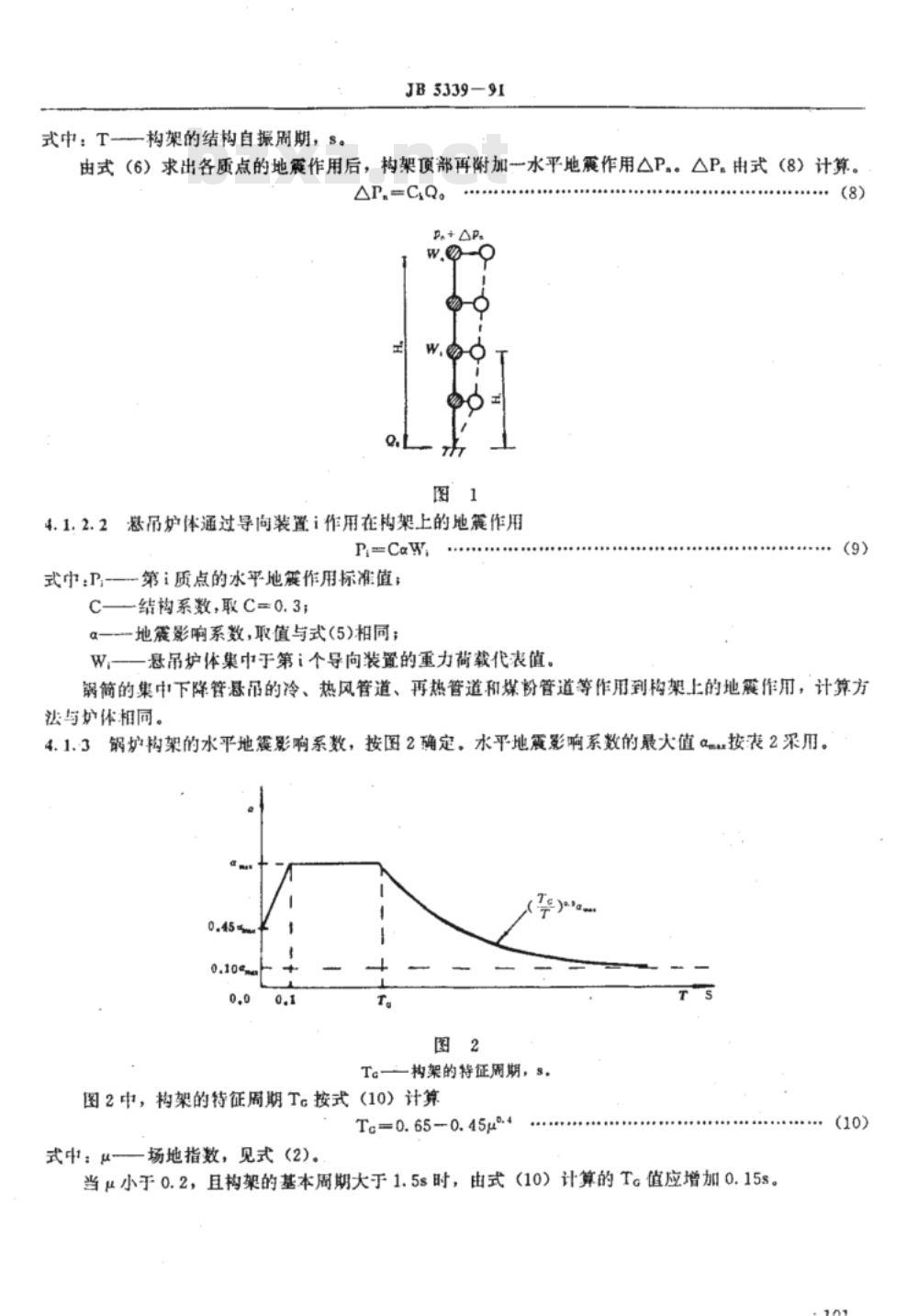

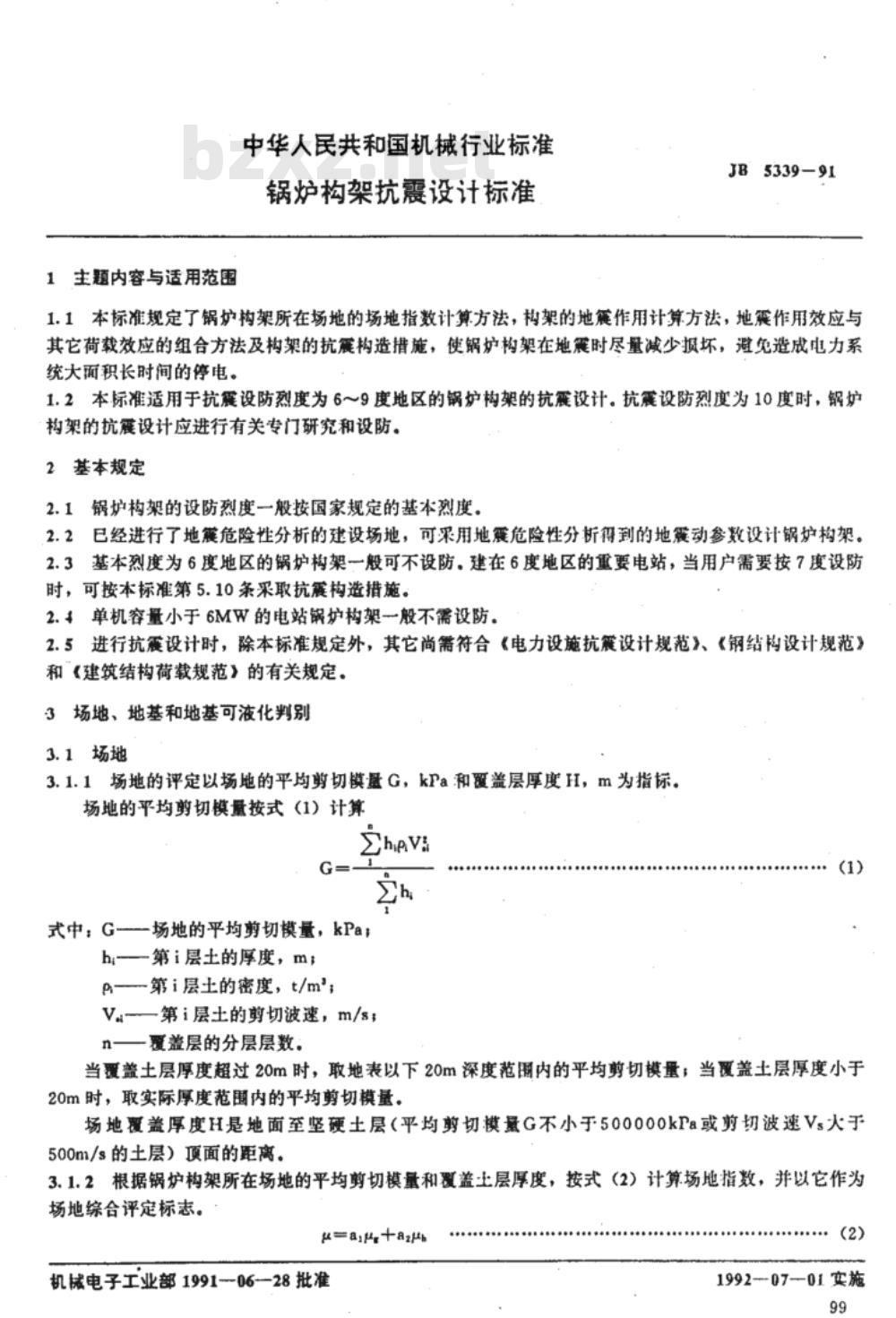

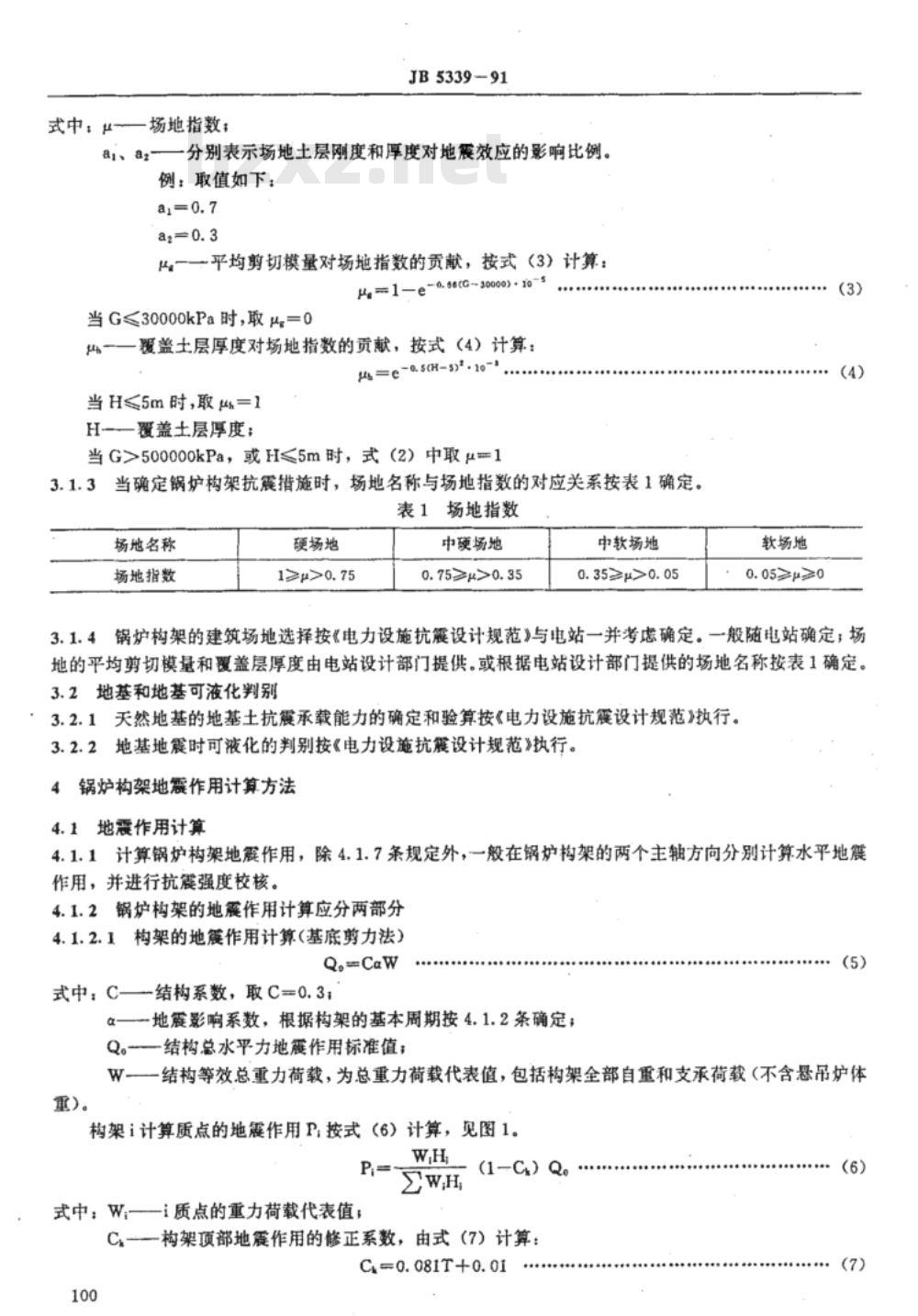

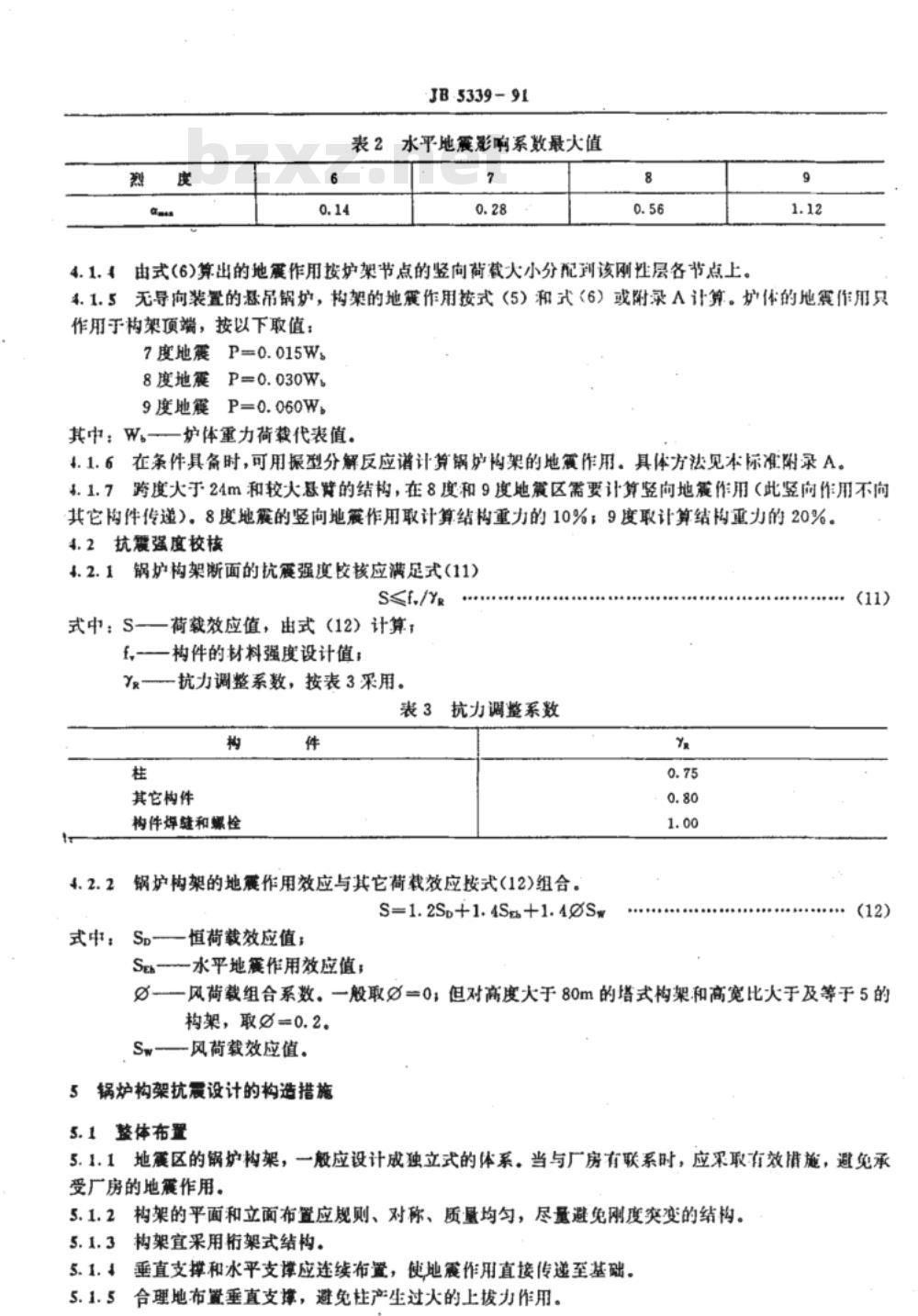

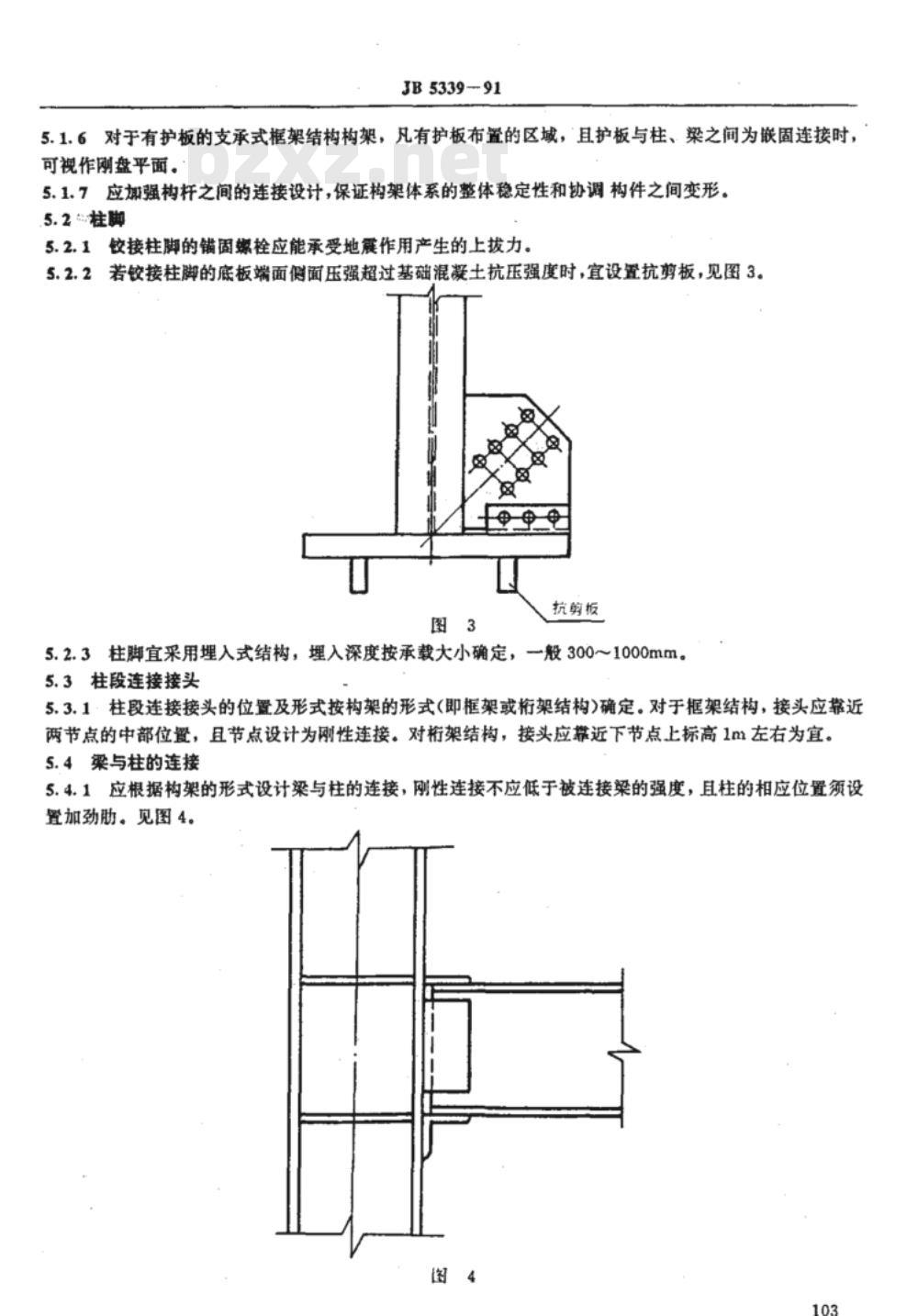

JB5339-91 锅炉构架抗震设计标准 1 主题内容与适用范围 本标准规定了锅炉构架所在场地的场地指数计算方法、构架地震作用计算方法、地震作用效应与其他荷载效应的组合方法以及构架的抗震构造措施，旨在使锅炉构架在地震时尽量减少损坏，避免造成电力系统大面积长时间停电。本标准适用于抗震设防烈度为6～9度地区的锅炉构架设计。抗震设防烈度为10度时，应进行专门研究和设防。 2 基本规定 2.1 锅炉构架的设防烈度一般按国家规定的基本烈度。 2.2 已进行地震危险性分析的场地，可采用分析得到的地震动参数设计锅炉构架。 2.3 基本烈度为6度地区的锅炉构架一般可不设防，但建在6度地区的重要电站，当用户需要按7度设防时，可采取本标准第5.10条规定的抗震构造措施。 2.4 单机容量小于6MW的电站锅炉构架一般不需设防。 2.5 进行抗震设计时，除本标准规定外，还需符合《电力设施抗震设计规范》、《钢结构设计规范》和《建筑结构荷载规范》的有关规定。 3 场地、地基和地基可液化判别 3.1 场地 3.1.1 场地评定以平均剪切模量G(kPa)和覆盖层厚度H(m)为指标。平均剪切模量按公式计算，其中G为平均剪切模量，p为土层密度(t/m³)，V为剪切波速(m/s)，n为分层数。当覆盖土层厚度超过20m时，取地表以下20m深度范围内的平均剪切模量；覆盖土层厚度小于20m时，取实际厚度范围内平均剪切模量。覆盖厚度H为地面至坚硬土层顶面的距离。 3.1.2 根据平均剪切模量和覆盖厚度计算场地指数H，作为场地综合评定标志。公式中，a1、a2分别表示土层刚度和厚度对地震效应的影响比例，例：a1=0.7，a2=0.3；M为平均剪切模量对场地指数的贡献，按公式计算；覆盖土层厚度对场地指数的贡献按公式计算。场地名称与场地指数对应关系见表1： 硬场地: 1 ≥ μ > 0.75 中硬场地: 0.75 ≥ μ > 0.35 中软场地: 0.35 ≥ μ > 0.05 软场地: μ ≤ 0.05 锅炉构架建筑场地选择按《电力设施抗震设计规范》随电站确定，平均剪切模量和覆盖层厚度由电站设计部门提供。 3.2 地基和地基可液化判别 3.2.1 天然地基抗震承载能力的确定和验算按《电力设施抗震设计规范》执行。 3.2.2 地基地震时可液化判别按《电力设施抗震设计规范》执行。 4 锅炉构架地震作用计算方法 4.1 地震作用计算 4.1.1 除4.1.7条规定外，一般在构架两个主轴方向分别计算水平地震作用，并进行抗震强度校核。 4.1.2 构架地震作用计算分两部分： 4.1.2.1 构架的地震作用计算（基底剪力法） 公式中：C为结构系数，取0.31；α为地震影响系数，根据构架基本周期确定；Q为结构总水平力地震作用标准值；W为结构等效总重力荷载，包括构架自重和支承荷载（不含悬吊炉体重）。 构架第i质点的地震作用P按公式计算，构架顶部再附加水平地震作用ΔP，按公式计算。 4.1.2.2 吊炉体通过导向装置作用在构架上的地震作用Pi=CαW，其中P为第i质点水平地震作用标准值，C取0.3，α取值与4.1.2.1公式相同，W为悬吊炉体集中于第i导向装置的重力荷载。
