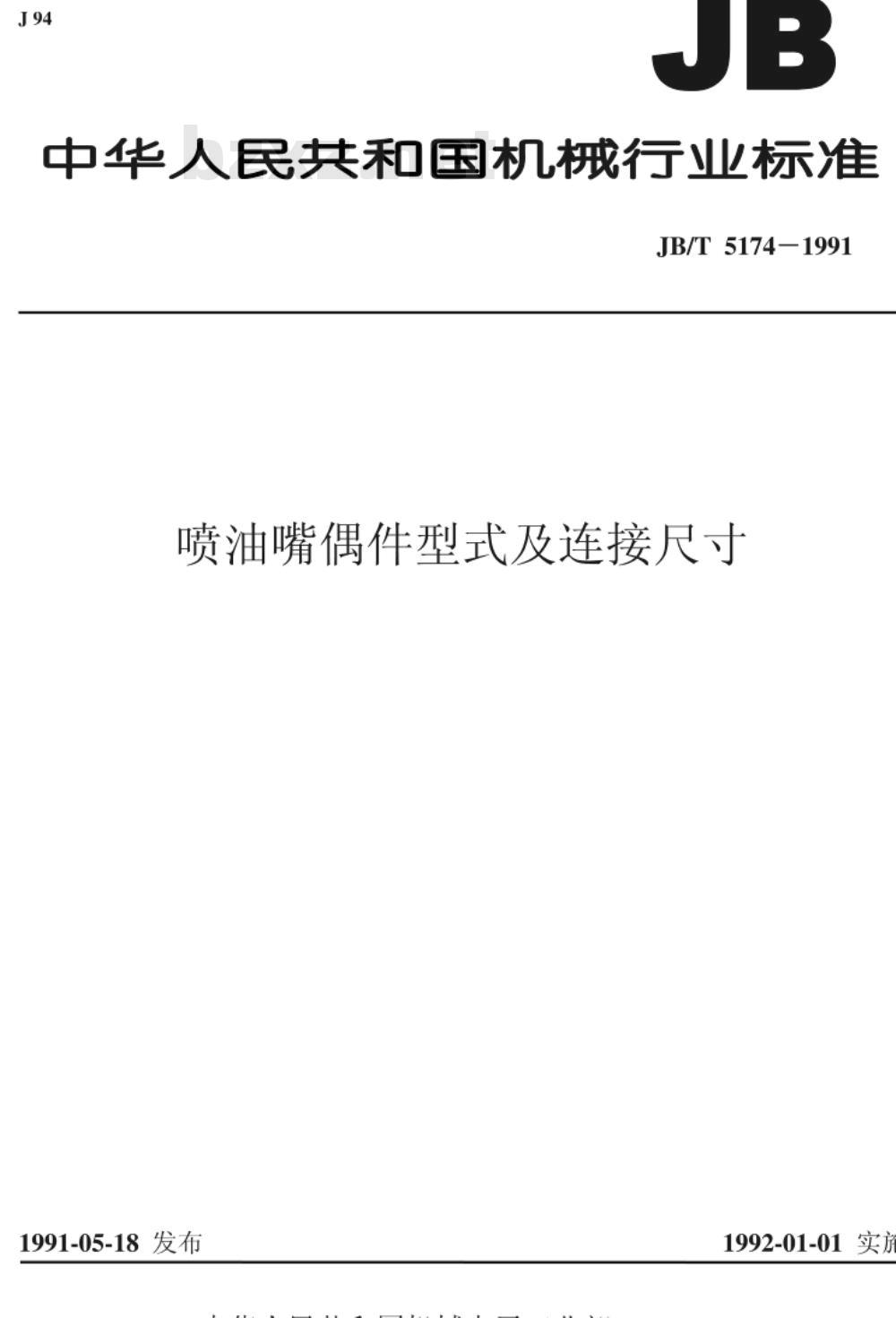

【机械行业标准(JB)】 喷油嘴偶件 型式及连接尺寸

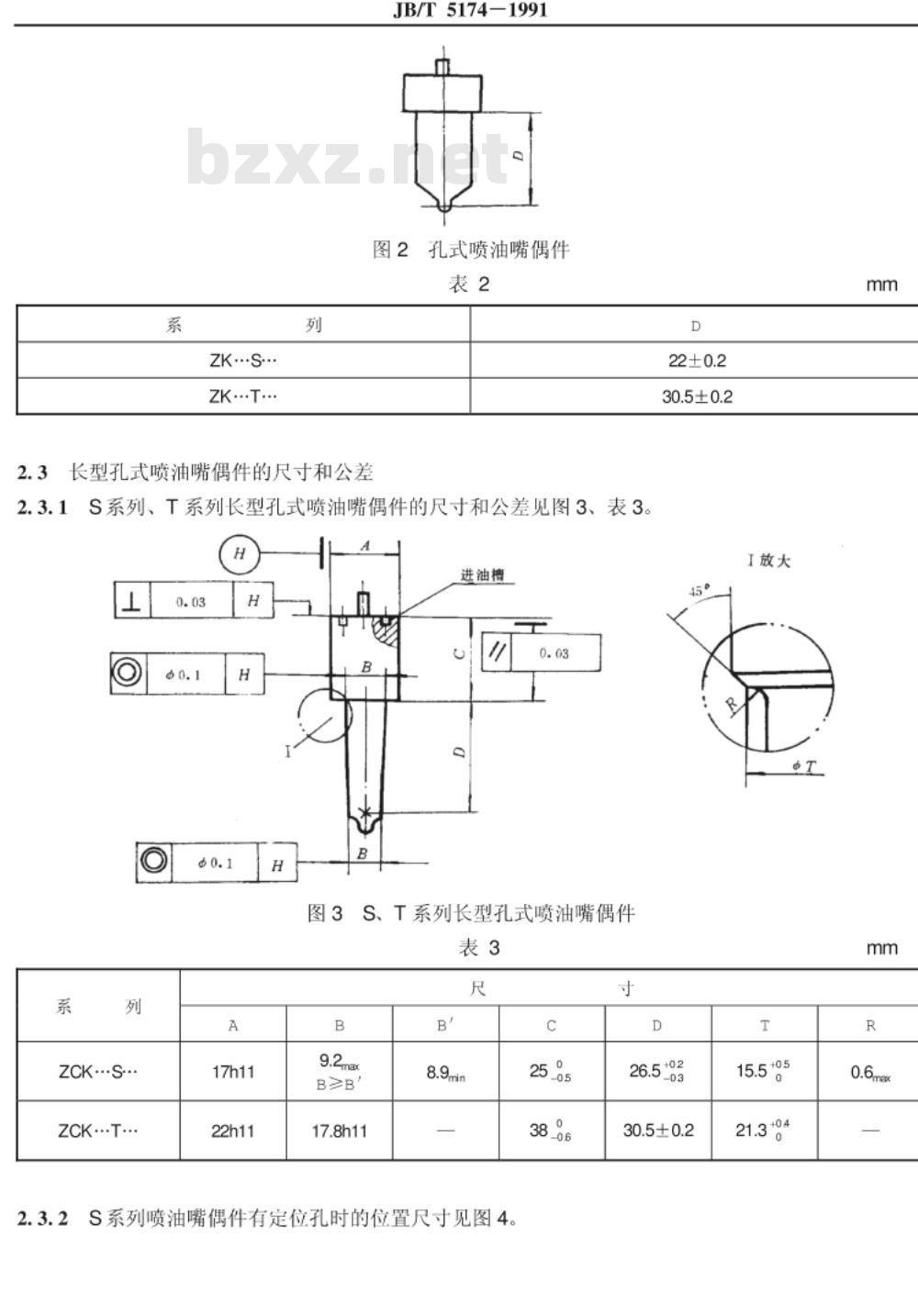

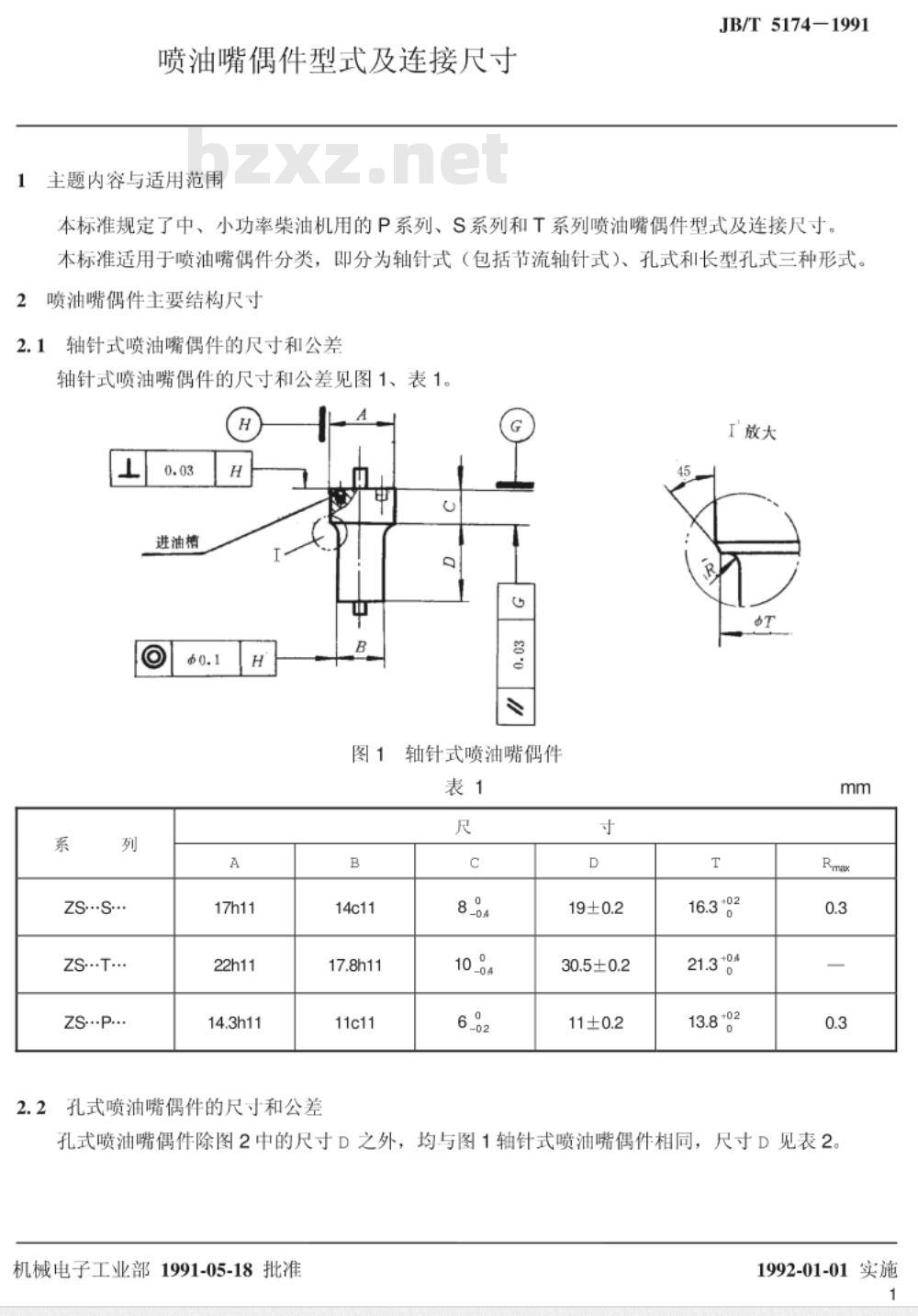

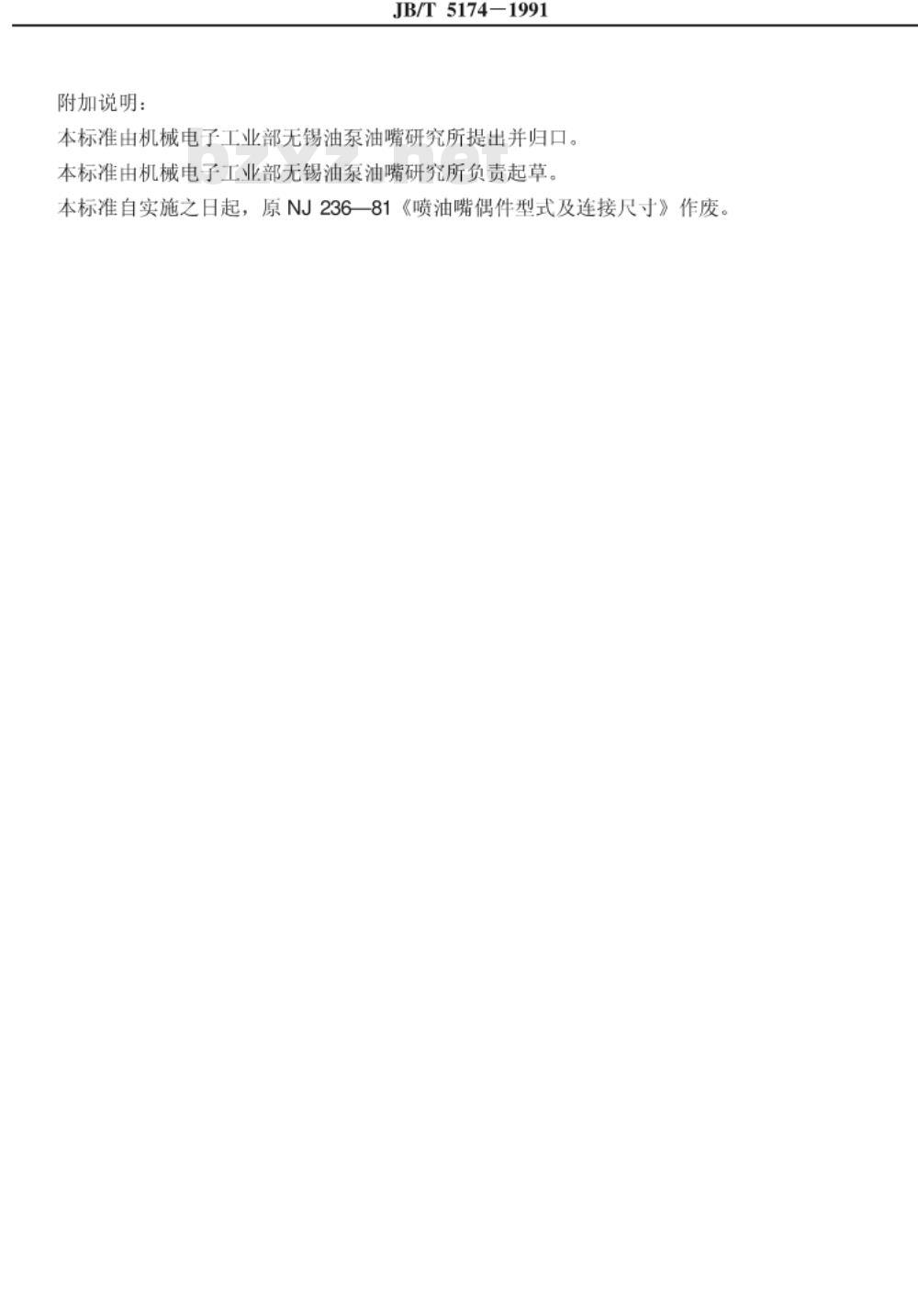

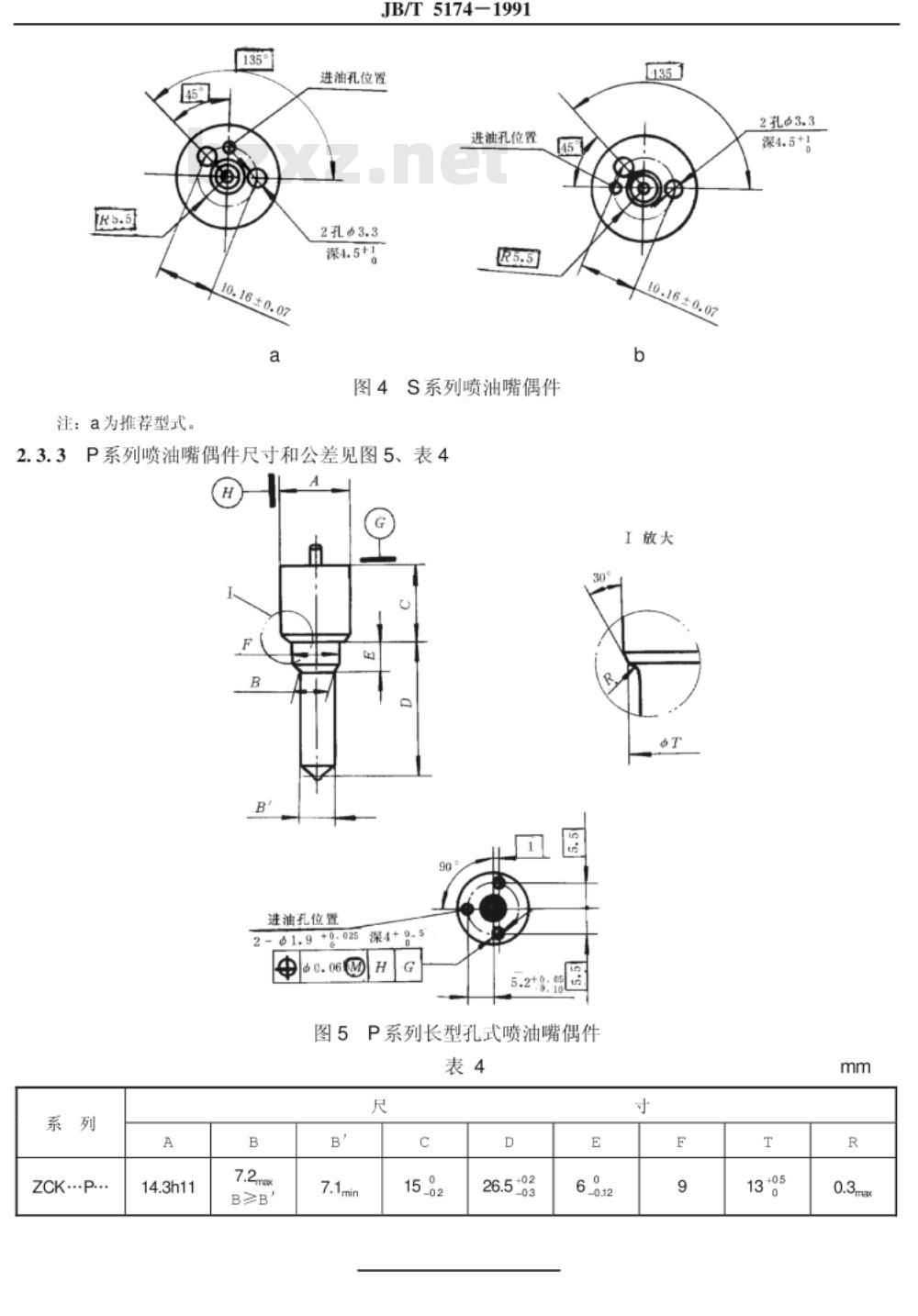

中华人民共和国机械行业标准 JB/T 5174—1991 喷油嘴偶件型式及连接尺寸 1 主题内容与适用范围 本标准规定了中、小功率柴油机用P系列、S系列和T系列喷油嘴偶件的型式及连接尺寸。本标准适用于喷油嘴偶件的分类与尺寸规范。喷油嘴偶件分为三种类型：轴针式（包括节流轴针式）、孔式和长型孔式。 2 喷油嘴偶件主要结构尺寸 2.1 轴针式喷油嘴偶件 轴针式喷油嘴偶件的尺寸及公差见图1和表1。其主要结构包括进油槽及各关键尺寸参数（A、B、C、D、T等）。不同系列（如ZS系列）在尺寸上存在差异，应按规定公差执行。 表1（轴针式喷油嘴偶件主要尺寸示例） A：17h11、22h11、14.3h11 B：14c11、17.8h11、11c11 C：约8、10、6.2 D：19±0.2、30.5±0.2、11±0.2 T：16.3、21.3、13.8（带公差） Rmax：0.3 2.2 孔式喷油嘴偶件 孔式喷油嘴偶件除尺寸D外，其余尺寸与轴针式喷油嘴偶件相同。尺寸D按表2规定执行，不同系列（如ZKS系列、ZKT系列）具有不同的尺寸要求。 表2（孔式喷油嘴偶件尺寸） 列出了不同系列喷油嘴偶件的尺寸D及相关参数。 2.3 长型孔式喷油嘴偶件 2.3.1 S系列、T系列 S系列和T系列长型孔式喷油嘴偶件的尺寸及公差见图3和表3。主要参数包括A、B、C、D、T等尺寸，并规定最大值、最小值及公差范围。 表3（S、T系列长型孔式喷油嘴偶件主要尺寸） A：17h11、22h11 B：规定最大值和最小值范围 D：22±0.2、30.5±0.2等 T：约15.5、21.3（带公差） R：最大约0.6 2.3.2 S系列定位孔要求 当S系列喷油嘴偶件设置定位孔时，其位置尺寸应符合规定。进油孔通常为双孔结构，孔径及深度应满足设计要求。 2.3.3 P系列长型孔式喷油嘴偶件 P系列喷油嘴偶件的尺寸及公差见图5和表4。其主要参数包括A、B、C、D、E、F、G、T等尺寸，并规定了孔数、孔径及深度要求。 表4（P系列长型孔式喷油嘴偶件主要尺寸） A：14.3h11 B：规定范围值 C：约15（带公差） D：约26.5（带公差） E：约6（带公差） G：35 F：约9 T：约13（带公差） R：最大约0.3 附加说明 本标准由机械电子工业部无锡油泵油嘴研究所提出并归口，由该单位负责起草。本标准实施后，原NJ236—81《喷油嘴偶件型式及连接尺寸》同时废止。
