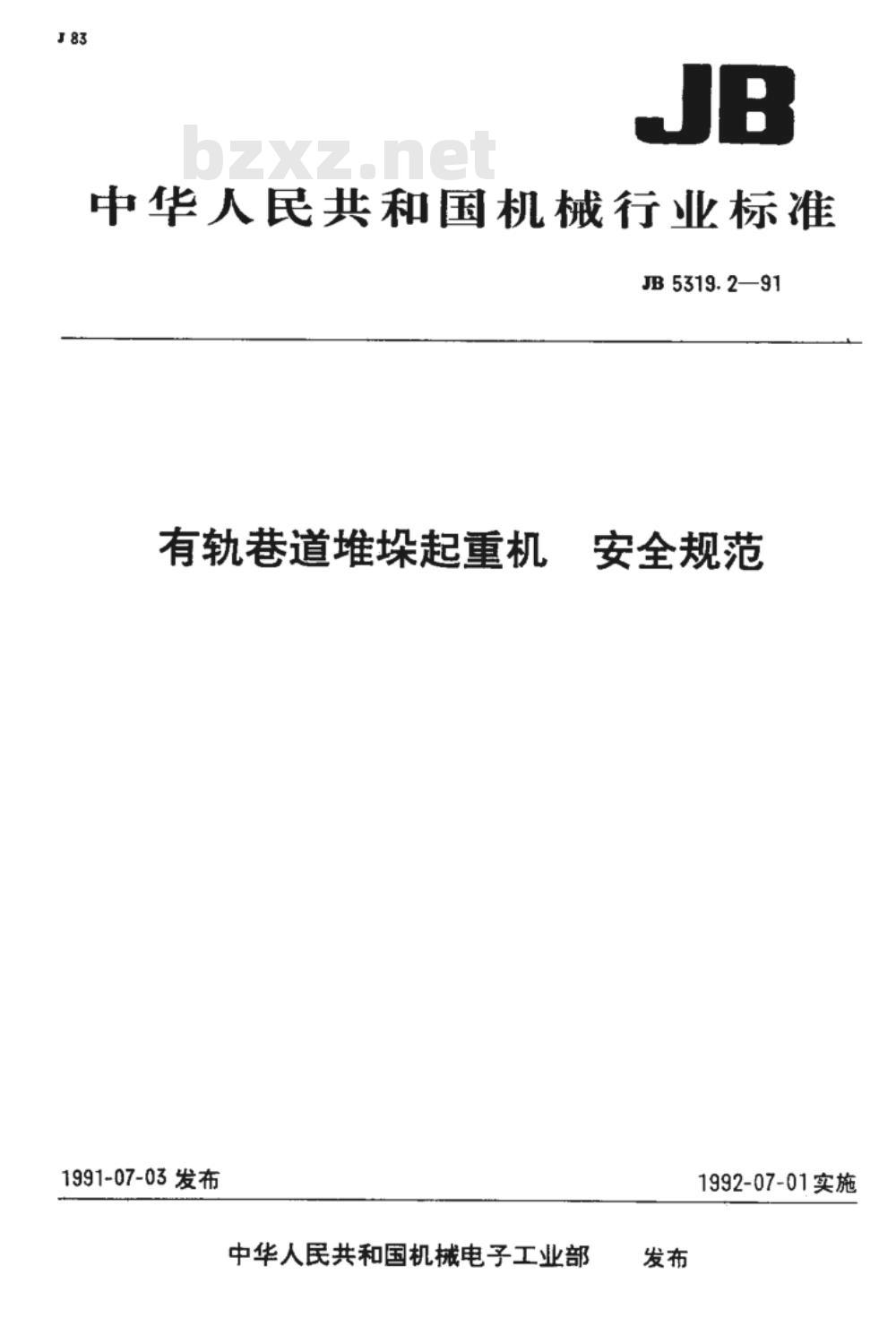

【机械行业标准(JB)】 有轨巷道堆垛起重机 安全规范

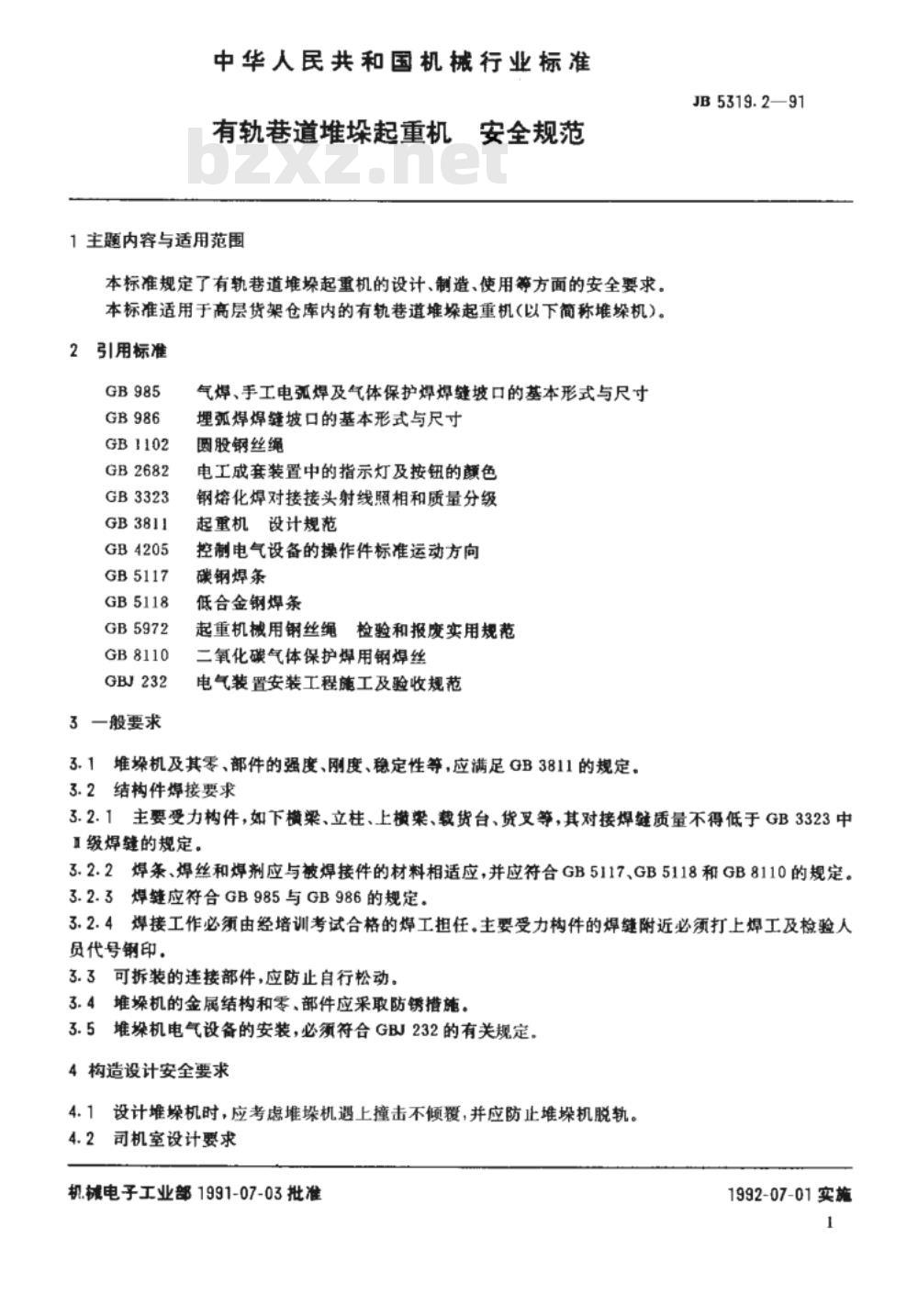

中华人民共和国机械行业标准 JB5319.2—91 有轨巷道堆垛起重机 安全规范 1 主题内容与适用范围 本标准规定了有轨巷道堆垛起重机在设计、制造、使用等方面的安全要求。本标准适用于高层货架仓库内的有轨巷道堆垛起重机（以下简称堆垛机）。 2 引用标准 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB986 埋弧焊焊缝坡口的基本形式与尺寸 GB1102 圆股钢丝绳 GB2682 电工成套装置中的指示灯及按钮的颜色 GB3323 钢熔化焊对接接头射线照相和质量分级 GB3811 起重机设计规范 GB4205 控制电气设备的操作件标准运动方向 GB5117 碳钢焊条 GB5118 低合金钢焊条 GB5972 起重机械用钢丝绳检验和报废实用规范 GB8110 二氧化碳气体保护焊用钢焊丝 GBJ232 电气装置安装工程施工及验收规范 3 一般要求 3.1 堆垛机及其零部件的强度、刚度和稳定性应符合GB3811的规定。 3.2 结构件焊接要求 3.2.1 主要受力构件（如下横梁、立柱、上横梁、载货台、货叉等）的对接焊缝质量不得低于GB3323中I级焊缝的规定。 3.2.2 焊条、焊丝和焊剂应与被焊材料相适应，并符合GB5117、GB5118和GB8110的规定。 3.2.3 焊缝坡口应符合GB985和GB986的规定。 3.2.4 焊接工作必须由经培训并考试合格的焊工完成。主要受力构件的焊缝附近必须标注焊工及检验人员的代号钢印。 3.3 可拆装连接部件应采取防松措施。 3.4 金属结构及零部件应采取防锈措施。 3.5 电气设备安装必须符合GBJ232的规定。 4 构造设计安全要求 设计堆垛机时，应确保在发生碰撞时不发生倾覆，并应采取防止脱轨的措施。 4.2 司机室设计要求 4.2.1 司机室应具有良好的视野，能够观察货物入库和出库作业全过程，并便于操作与维护。 4.2.2 司机室玻璃应采用安全防震玻璃，并具有良好的透明度。 4.2.3 司机室地面应具备防滑性能。 4.2.4 司机室净空高度不小于1800mm，门宽不小于500mm。 4.2.5 司机室门必须安装锁或插销。 4.2.6 起升高度超过5m的堆垛机，应设置安全离开司机室的装置，如梯子或紧急出口。 4.2.7 司机室不得采用易燃材料制造。 4.2.8 司机室照明应满足操作及观察全过程的需要，并设置应急照明。 4.2.9 司机室内应设置急停按钮及灭火器。 4.3 操纵台 4.3.1 操纵台应设电锁，插入钥匙方可接通电源，拔出钥匙即断电。 4.3.2 各操纵开关应布置合理，便于操作，并防止误动作。开关应有永久性明显标志，动作方向应符合GB4205规定。 4.3.3 无司机室的操纵台上方及周围必须设置防护设施。 4.4 制动器 4.4.1 起升机构、运行机构及货叉伸缩机构均必须设置制动器。制动器应为常闭式、可调节，并在任何情况下均能可靠制动。 4.4.2 起升机构制动器应具有足够的安全系数，其数值根据是否设有升降司机室确定： ——无升降司机室：1.5～1.75； ——有升降司机室：1.75～2.0。 4.5 承载钢丝绳 4.5.1 起升机构所用钢丝绳应符合GB1102规定，并具有产品合格证。 4.5.2 钢丝绳应具备足够的安全系数： ——无升降司机室：不小于6； ——有升降司机室：不小于9。 4.5.3 钢丝绳的检验与报废应符合GB5972规定。 4.6 电气设备安全要求 4.6.1 堆垛机应设置电源总开关。 4.6.2 电力线和控制线不得裸露。在设备运行过程中，其摆动范围不得超出堆垛机轮廓线，且不得与其他金属部件产生摩擦。 4.6.3 所选电气设备和元器件必须具有合格证，并符合设计性能及使用环境要求。
