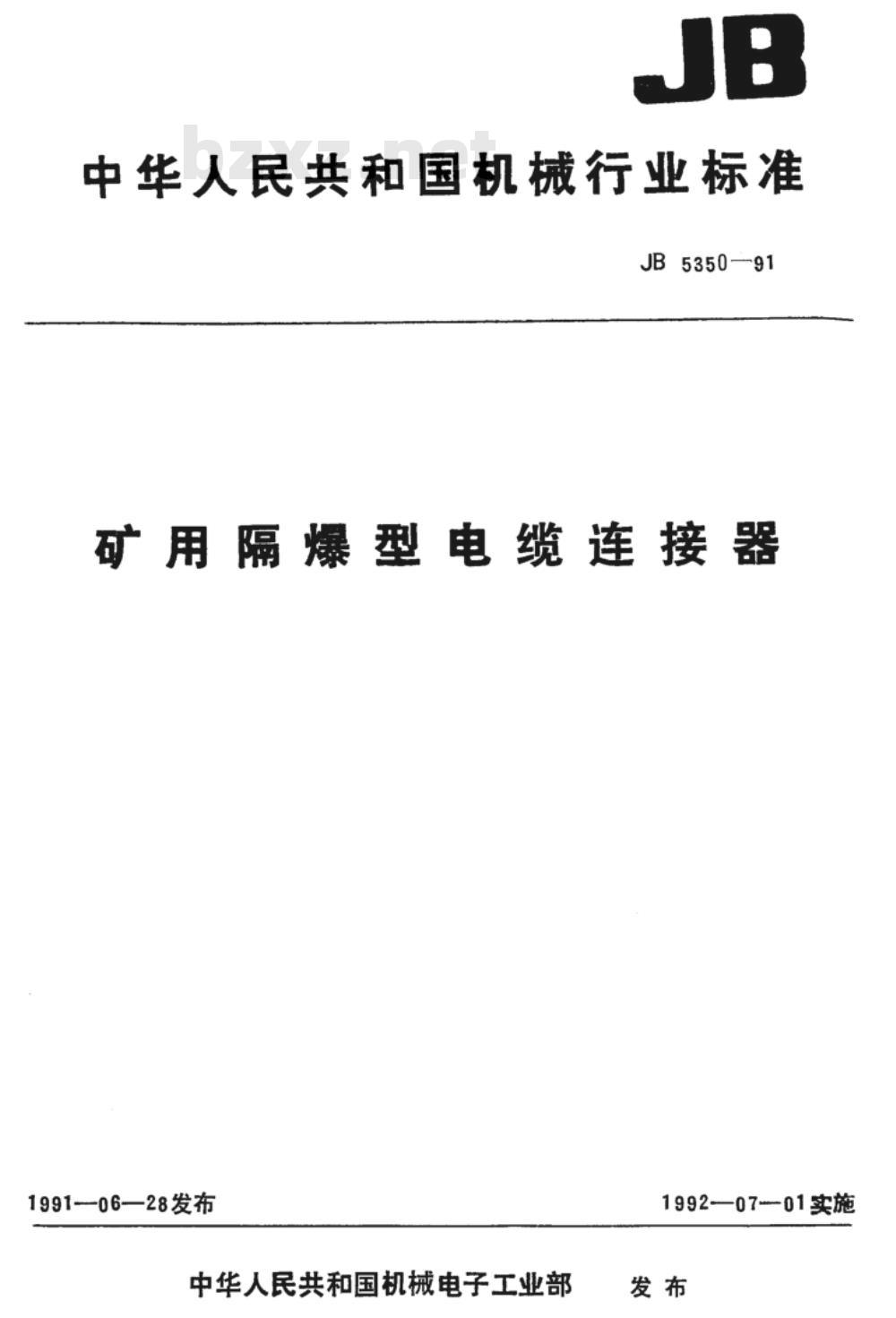

【机械行业标准(JB)】 矿用隔爆型电缆连接器

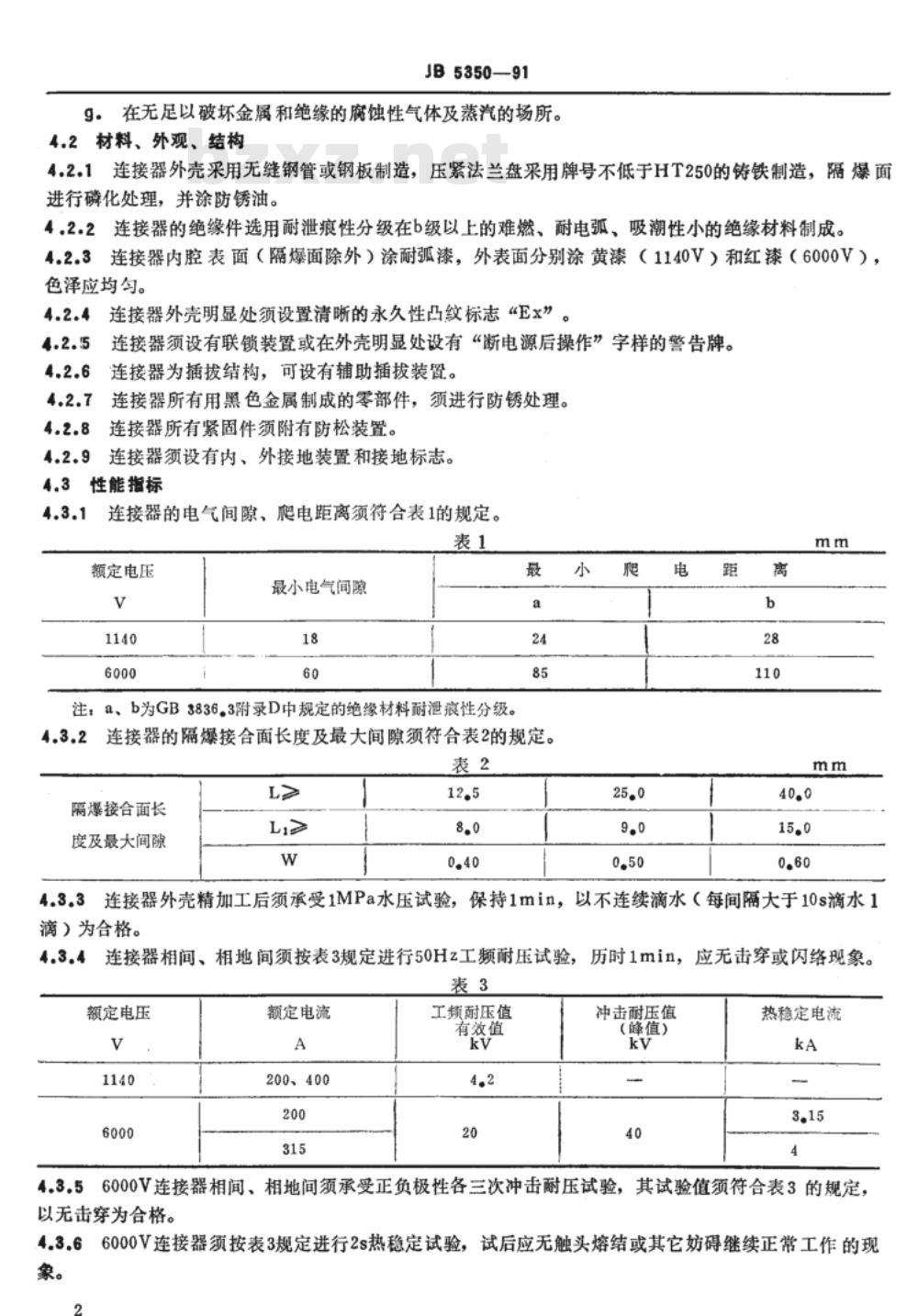

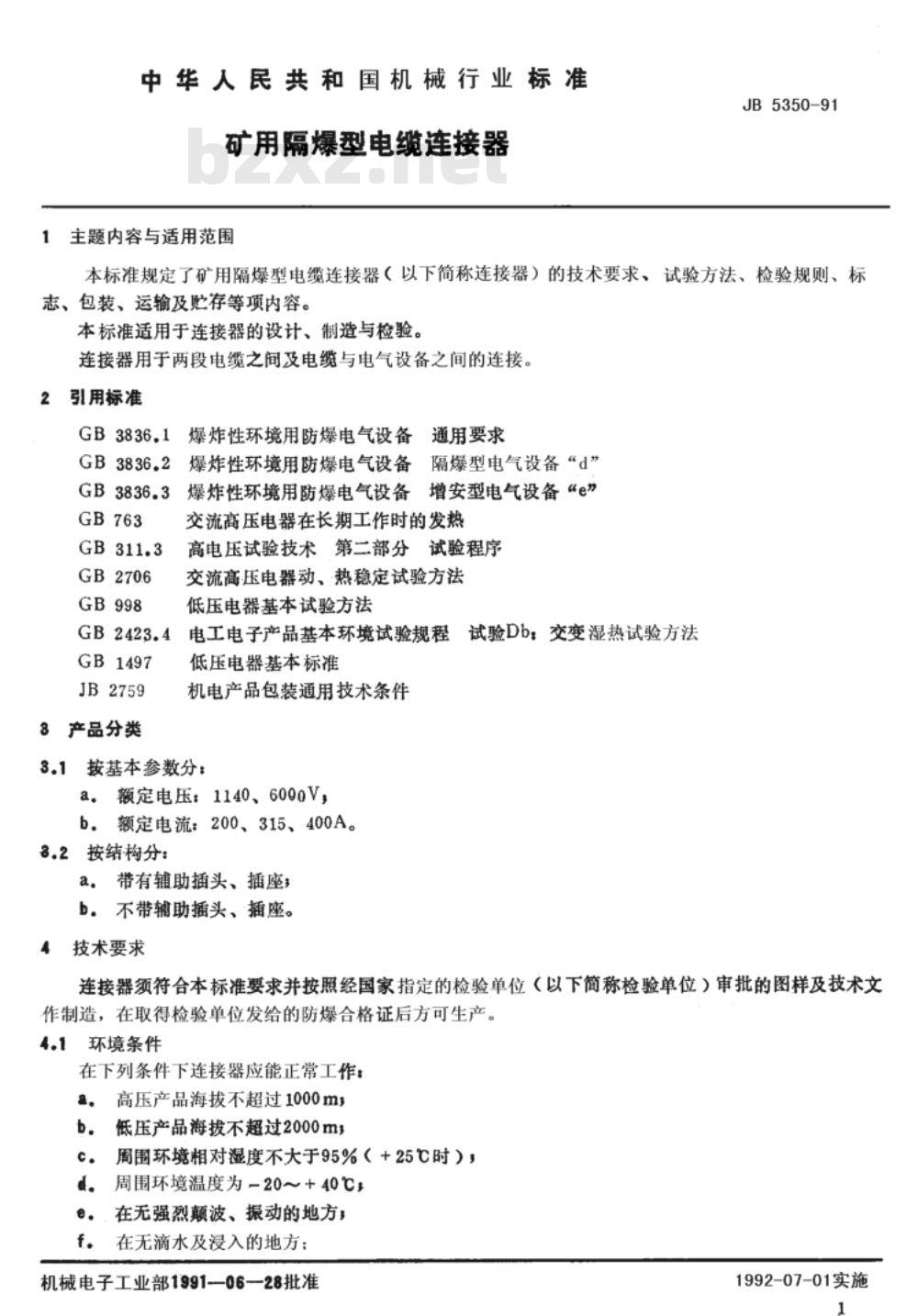

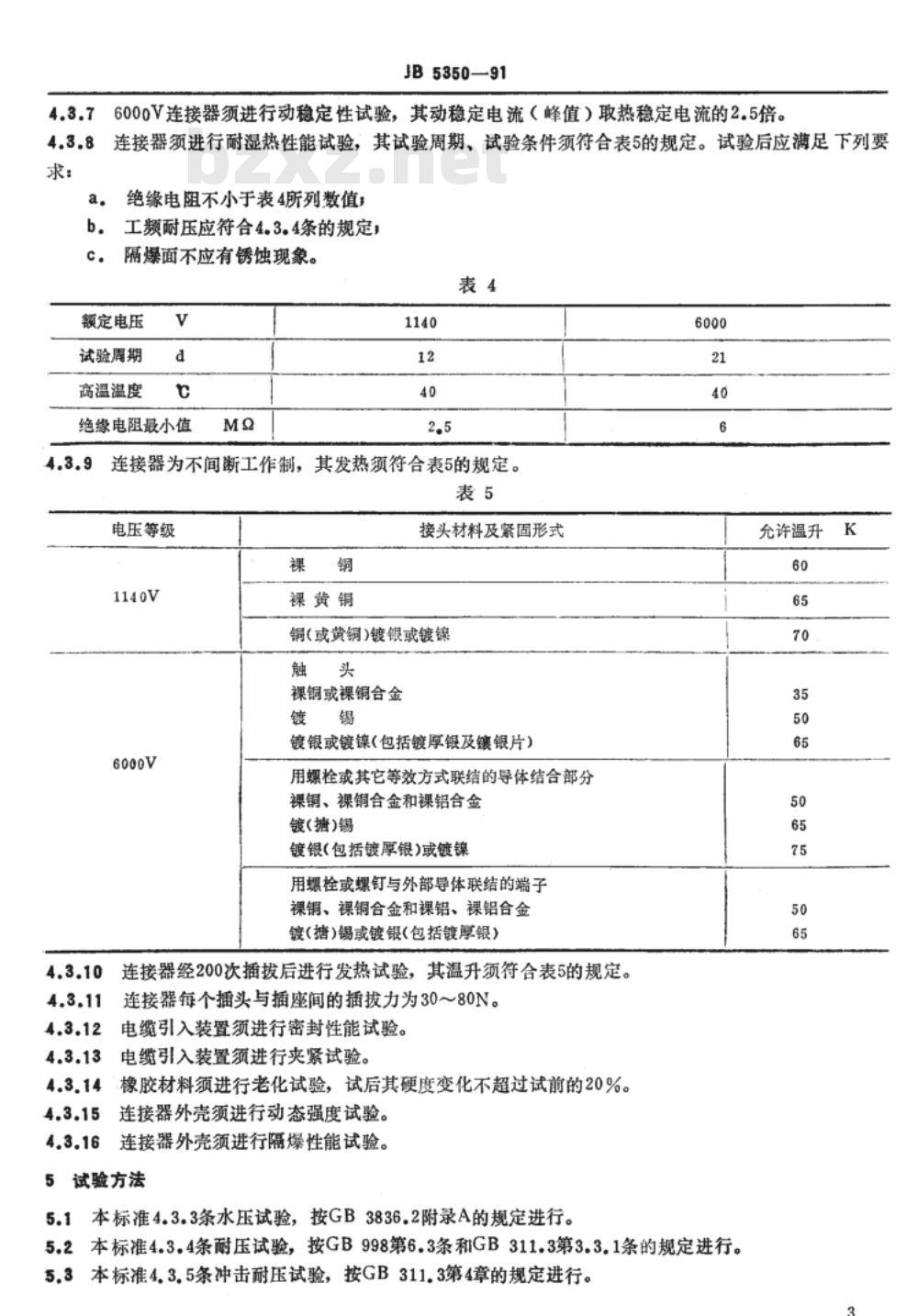

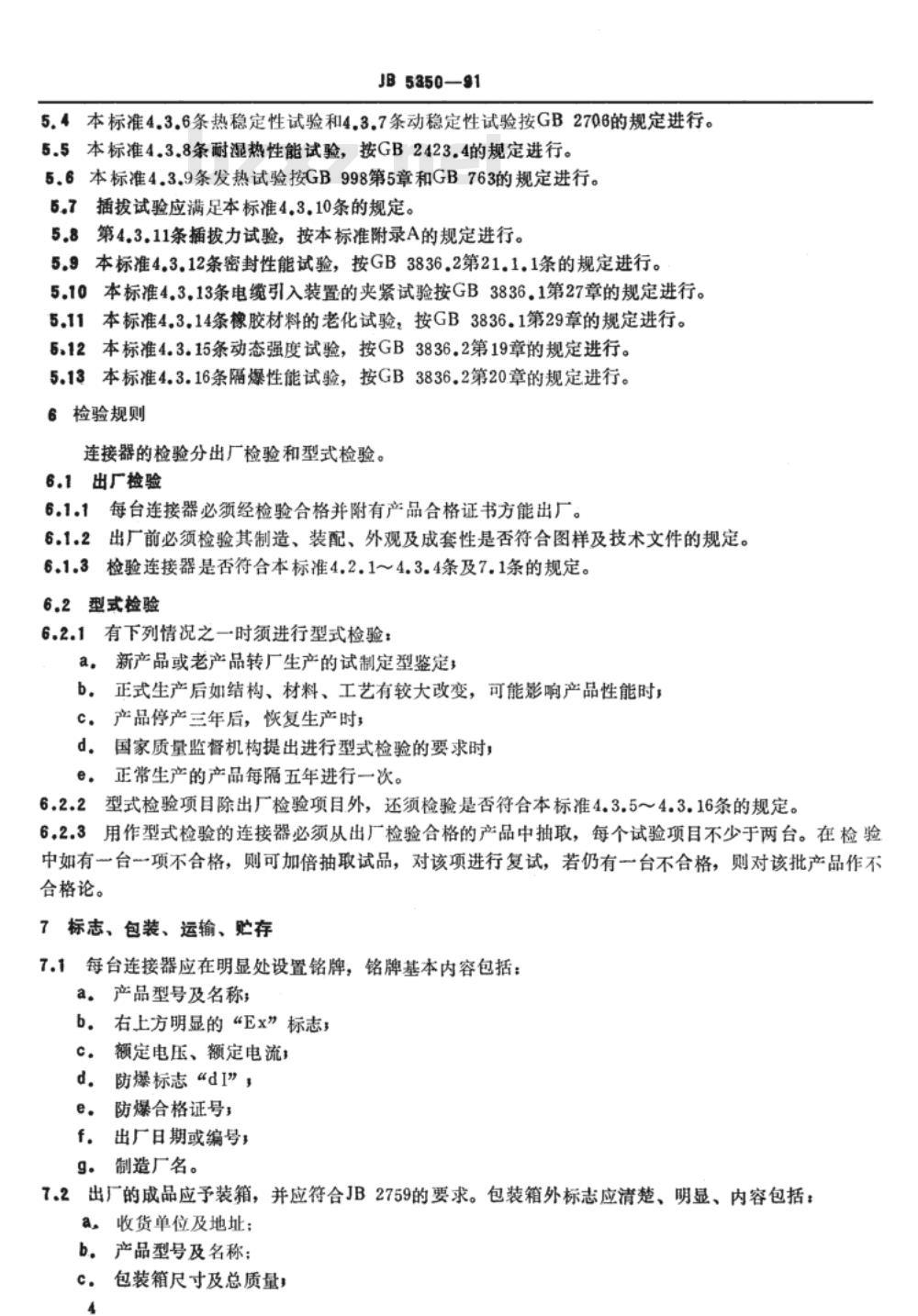

JB5350-91 矿用隔爆型电缆连接器标准 1 主题内容与适用范围 本标准规定了矿用隔爆型电缆连接器（以下简称连接器）的技术要求、试验方法、检验规则、标志、包装、运输及储存等内容。本标准适用于连接器的设计、制造与检验。连接器用于两段电缆之间及电缆与电气设备之间的连接。 2 引用标准 GB3836.1、GB3836.2、GB3836.3、GB763、GB311.3、GB2706、GB998、GB2423.4、GB1497、JB2759。涉及爆炸性环境用防爆电气设备的通用要求、隔爆型和增安型电气设备、电器试验方法及环境试验规程、机电产品包装通用技术条件。 3 产品分类 3.1 按基本参数分： - 额定电压：1140V、6000V - 额定电流：200A、315A、400A 3.2 按结构分： - 带有辅助插头、插座 - 不带辅助插头、插座 4 技术要求 连接器须符合本标准要求，并按照国家指定检验单位审批的图样及技术文件制造，取得防爆合格证后方可生产。 4.1 环境条件 连接器应在下列条件下正常工作： - 高压产品海拔不超过1000m，低压产品海拔不超过2000m - 周围环境相对湿度不大于95%（+25℃时） - 周围环境温度20～+40℃，无强烈颠簸或振动 - 无滴水及浸入的场所 - 无破坏金属和绝缘的腐蚀性气体及蒸汽 4.2 材料、外观、结构 - 外壳采用无缝钢管或钢板，压紧法兰盘用HT250以上铸铁制造，隔爆面磷化处理并涂防锈油 - 绝缘件采用b级以上难燃、耐电弧、吸潮性小的材料 - 内腔表面涂耐弧漆，外表面涂黄漆（1140V）或红漆（6000V），色泽均匀 - 外壳明显处设置永久性凸纹标志“Ex” - 配有联锁装置或警告牌标注“断电源后操作” - 可设辅助插拔装置，黑色金属零部件须防锈处理，紧固件须有防松装置 - 设置内、外接地装置和接地标志 4.3 性能指标 4.3.1 电气间隙、爬电距离按表1规定。表1: 额定电压 V | 1140 | 6000 最小电气间距 mm | 18 | 60 最小爬电距离 mm | 24 | 85 4.3.2 隔爆接合面长度及最大间隙按表2规定。表2: 连接器型号 | L (mm) | Li (mm) | W (mm) 小型 | 12.5 | 8.0 | 0.40 中型 | 25.0 | 9.0 | 0.50 大型 | 40.0 | 15.0 | 0.60 4.3.3 外壳精加工后应承受1MPa水压试验，保持1min，无连续滴水为合格 4.3.4 相间、相地间按表3进行50Hz工频耐压试验，历时1min无击穿或闪络 4.3.5 6000V连接器须承受正负极性各三次冲击耐压试验，试后无击穿 4.3.6 6000V连接器须进行2s热稳定试验，试后触头不熔结，正常工作 4.3.7 6000V连接器进行动稳定性试验，动稳定电流峰值为热稳定电流的2.5倍 4.3.8 进行耐湿热性能试验，周期和条件按表5规定，试后绝缘电阻不小于表4数值
