【机械行业标准(JB)】 自紧钻夹头 技术条件
本网站 发布时间:
1999-05-20 15:00:00
- JB/T4371.3-1999
- 已作废
标准号:
JB/T 4371.3-1999
标准名称:
自紧钻夹头 技术条件
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1999-05-20 -
实施日期:
2000-01-01 -
作废日期:
2002-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
标准内容
部分标准内容:
1CS 25.060.20
J52
JB

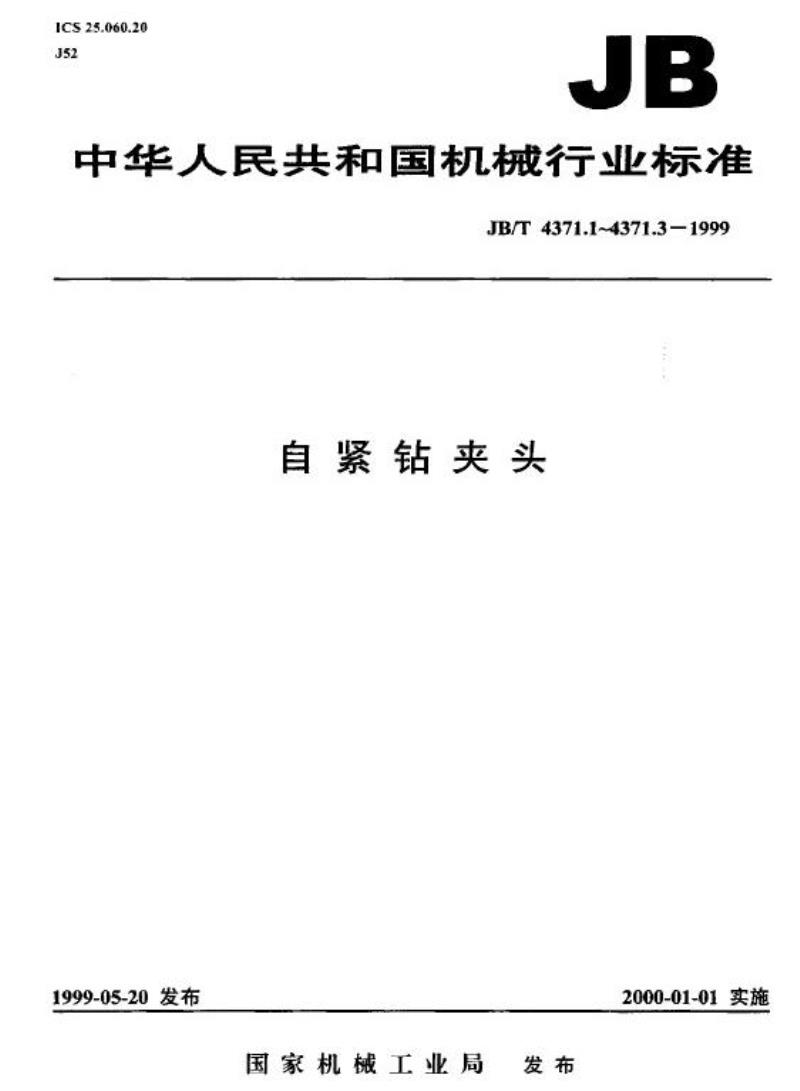

中华人民共和国机械行业标准
JB/T4371.1~4371.3-1999
自紧钻夹头
1999-05-20发布
国家机械工业局
发布
2000-01-01实施
JB/T4371.3-1999

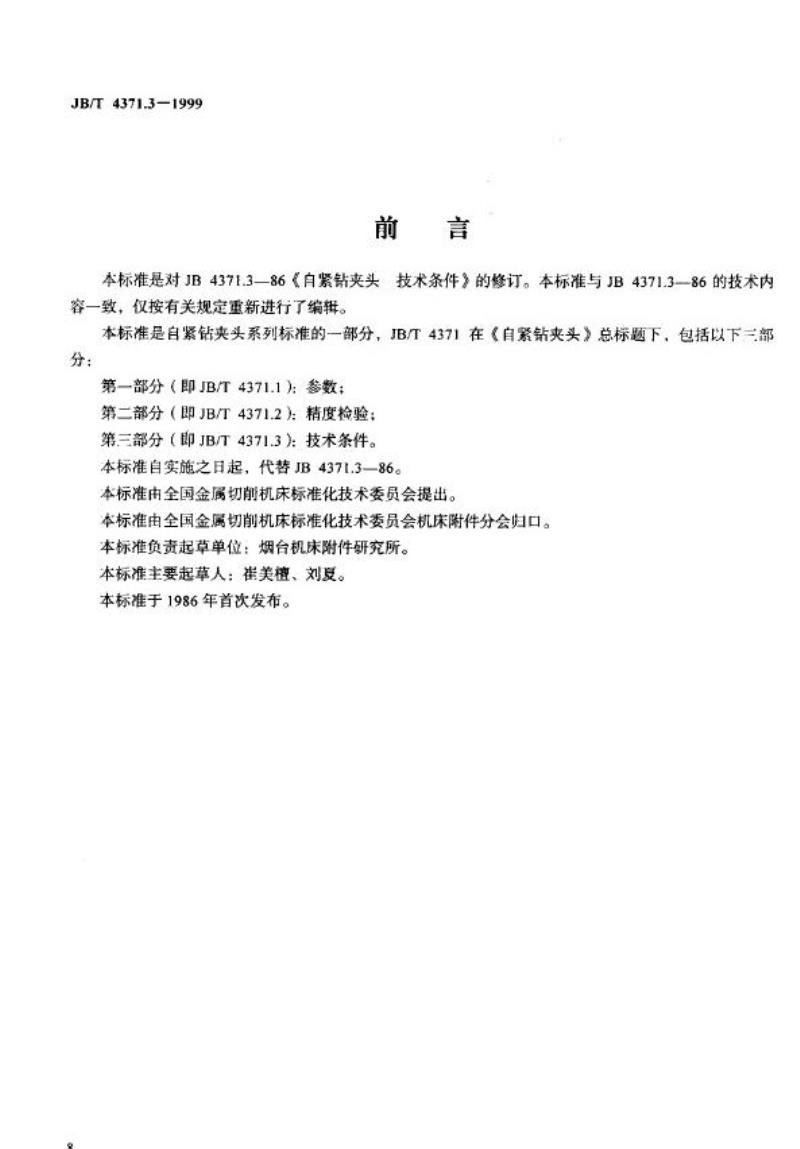

前言
本标准是对JB4371.3—86《白紧钻夹头技术条件》的修订。本标准与JB4371.386的技术内容一致,仅按有关规定重新进行了编辑。本标准是自紧钻夹头系列标准的一部分,JB/T4371在《自紧钻夹头》总标题下,包括以下三部分:
第一部分(即JB/T4371.1):参数;第二部分(即JB/T4371.2):精度检验;第三部分(即JB/T4371.3):技术条件。本标准自实施之日起,代替JB4371.3-86。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会机床附件分会归口。本标准负责起草单位:烟台机床附件研究所。本标准主要起草人:崔美檀、刘夏。本标准于1986年首次发布。

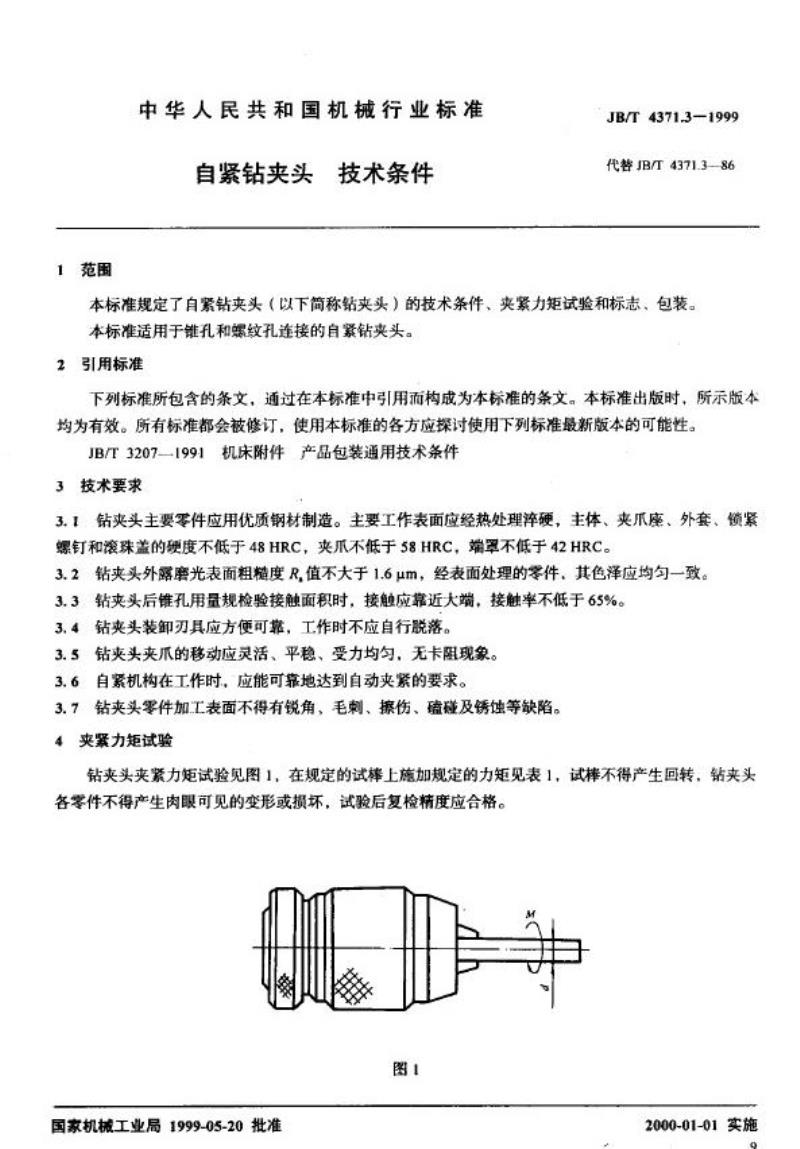

1范围
中华人民共和国机械行业标准
自紧钻夹头技术条件
JB/T4371.3—1999
代警JB/T4371.3-86
本标准规定了自紧钻夹头(以下简称钻夹头)的技术条件、夹紧力矩试验和标志、包装。本标准适用于链孔和螺纹孔连接的自紧钻夹头。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T3207-1991机床附件产品包装通用技术条件3技术要求
3.1钻夹头主要零件应用优质钢材制造。主要工作表面应经热处理率硬,主体、夹爪座、外套、锁紧螺钉和滚盖的硬度不低于48HRC,夹爪不低于58HRC,端罩不低于42HRC。3.2钻夹头外露磨光表面粗糙度R,值不大于1.6μm,经表面处理的零件,其色泽应均匀一致。3.3钻夹头后锥孔用量规检验接触面积时,接触应靠近大端,接触率不低于65%。3.4钻夹头装卸刃具应方便可靠,工作时不应自行脱落。3.5钻夹头夹爪的移动应灵活、平稳、受力均匀无卡阻现象。3.6自紧机构在工作时,应能可靠地达到自动夹紧的要求。3.7钻夹头零件加工表面不得有锐角、毛刺、擦伤、碰及锈蚀等缺陷。4夹紧力矩试验
钻夹头夹紧力矩试验见图1,在规定的试棒上施加规定的力矩见表1,试棒不得产生回转,钻夹头各零件不得产生肉眼可见的变形或损坏,试验后复检精度应合格。图
国象机械工业局1999-05-20批准2000-01-01实施
9
最大夹持直径
试直径d
力矩M
N·m
mm
mm
型式1
型式
4
4
1.2
JB/T4371.3—1999
表
6
6
3
3
8
8
4
4

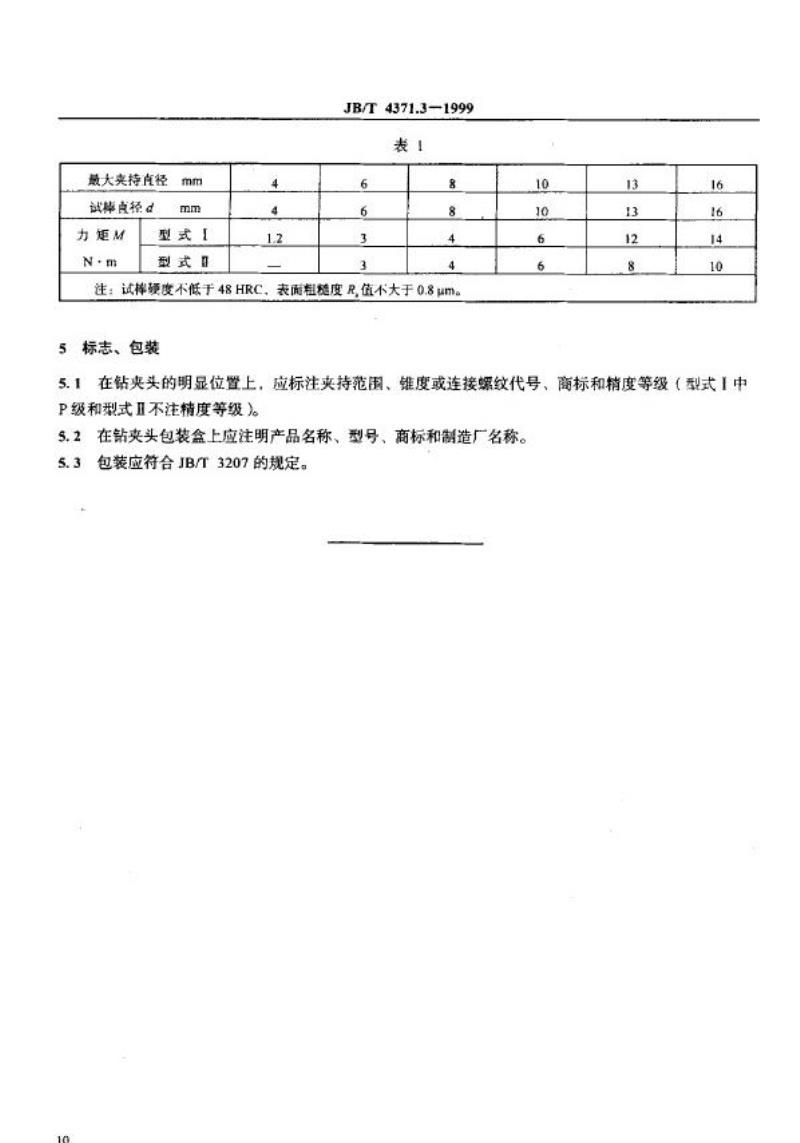

注:试棒硬度不低于48HRC,表面粗籍度R,值不大于0.8μm。5标志、包装
10
10
6
6
13
13
12
8
16
16
14
10
5.1在钻夹头的明显位置上,应标注夹持范围、锥度或连接螺纹代号、商标和精度等级(型式「中P级和型式Ⅱ不注精度等级)。
5.2、在钻夹头包装盒上应注明产品名称、型号、商标和制造厂名称。5.3包装应符合JB/T3207的规定。10
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
