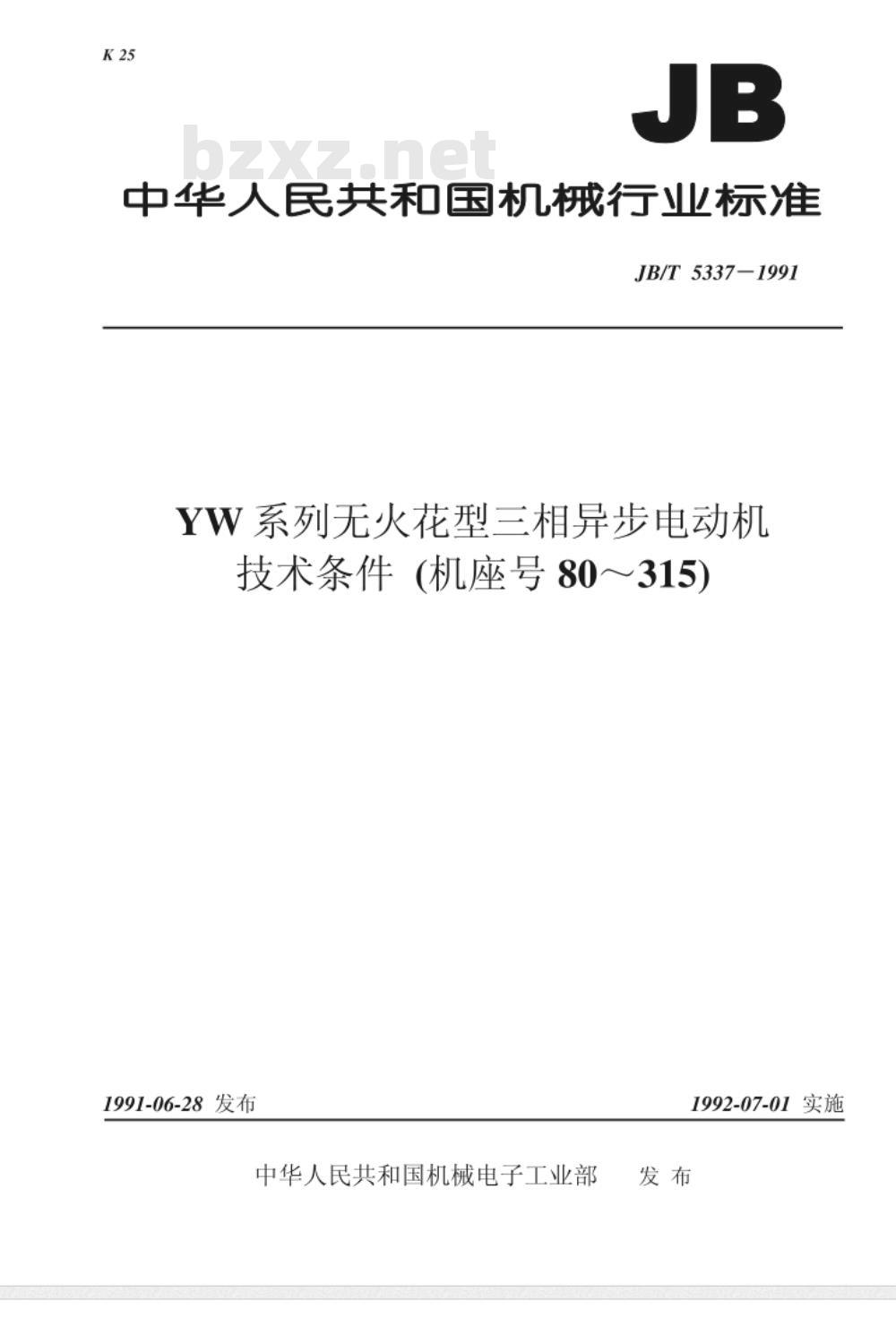

【机械行业标准(JB)】 YW系列无火花型三相异步电动机 技术条件 (机座号80-315)

中华人民共和国机械行业标准
JB/T5337-1991
YW系列无火花型三相异步电动机技术条件（机座号80～315）
1991-06-28发布
中华人民共和国机械电子工业部1992-07-01实施
中华人民共和国机械行业标准
YW系列无火花型三相异步电动机技术条件（机座号80～315

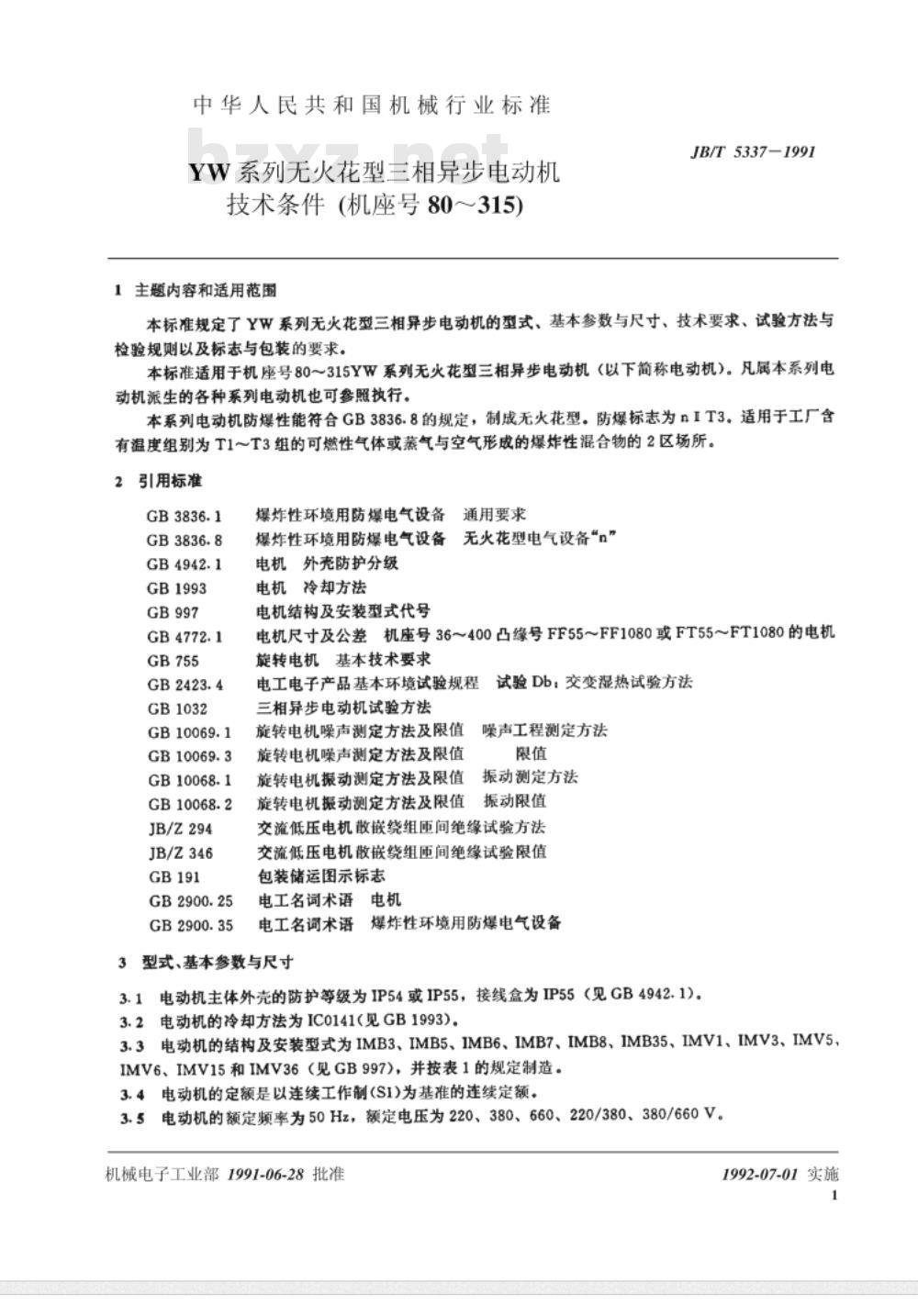

1主题内容和适用范围
JB/T5337—1991
本标准规定了YW系列无火花型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。本标准适用于机座号80～315YW系列无火花型三相异步电动机（以下简称电动机）。凡属本系列电动机派生的各种系列电动机也可参照执行。本系列电动机防爆性能符合GB3836.8的规定，制成无火花型。防爆标志为nIT3。适用于工厂含有温度组别为T1～T3组的可燃性气体或蒸气与空气形成的爆炸性混合物的2区场所。2引用标准
GB1993
GB1032
GB10069.1
GB10069.3
GB10068.1
GB10068.2
JB/Z294
JB/Z346
GB2900.25
GB2900.35
爆炸性环境用防爆电气设备
通用要求
爆炸性环境用防爆电气设备无火花型电气设备“n”电机外壳防护分级
电机冷却方法
电机结构及安装型式代号
电机尺寸及公差机座号36～400凸缘号FF55～FF1080或FT55～FT1080的电机旋转电机基本技术要求
电工电子产品基本环境试验规程三相异步电动机试验方法
旋转电机噪声测定方法及限值
旋转电机噪声测定方法及限值
旋转电机振动测定方法及限值
试验Db：交变湿热试验方法
噪声工程测定方法
振动测定方法
旋转电机振动测定方法及限值
振动限值
交流低压电机散嵌绕组匝间绝缘试验方法交流低压电机散嵌绕组匝间绝缘试验限值包装储运图示标志
电工名词术语电机免费标准bzxz.net
电工名词术语
型式、基本参数与尺寸
爆炸性环境用防爆电气设备
3.1电动机主体外壳的防护等级为IP54或IP55，接线盒为IP55（见GB4942.1)。3.2电动机的冷却方法为IC0141(见GB1993)。3.3电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、IMV5IMV6、IMV15和IMV36（见GB997），并按表1的规定制造。3.4电动机的定额是以连续工作制(S1)为基准的连续定额。3.5电动机的额定频率为50Hz，额定电压为220、380、660、220/380、380/660V。机械电子工业部1991-06-28批准1992-07-01实施
机座号
80~160
180~225
250~315
电动机应按下列额定功率制造
JB/T5337-1991
安装结构型式及其代号（IM）
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36
B3、BS、B35、V1
B3、B35.V1
4.0、5.5、7.5、11、15、18.5、22、30、0.55、0.75、1.1、1.5、2.2、3.0、437、45、55、75、90、
110、132、
160、
200kw。

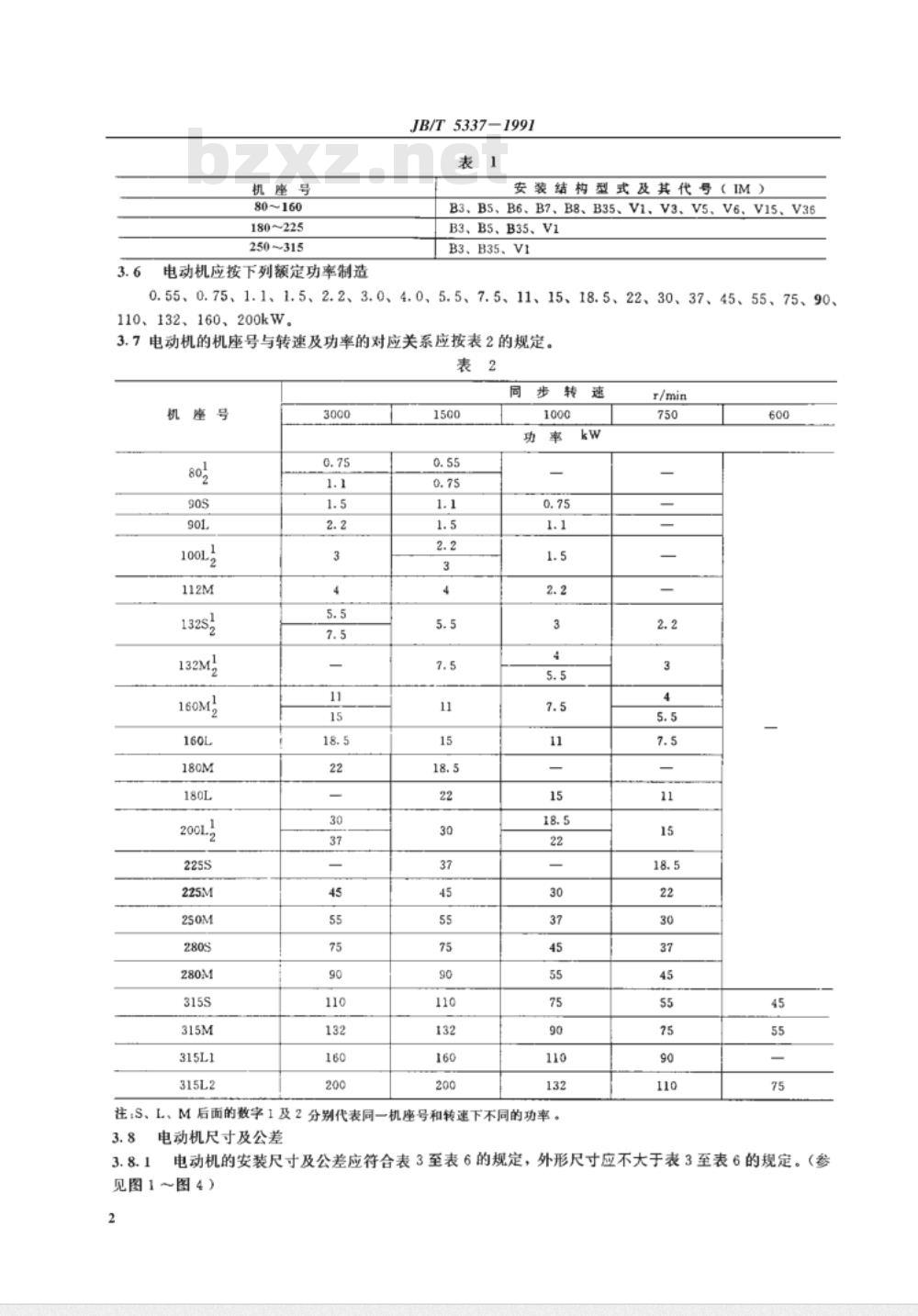

3.7电动机的机座号与转速及功率的对应关系应按表2的规定。表
注：S、L、M后面的数字1及2分别代表同一机座号和转速下不同的功率。3.8
电动机尺寸及公差

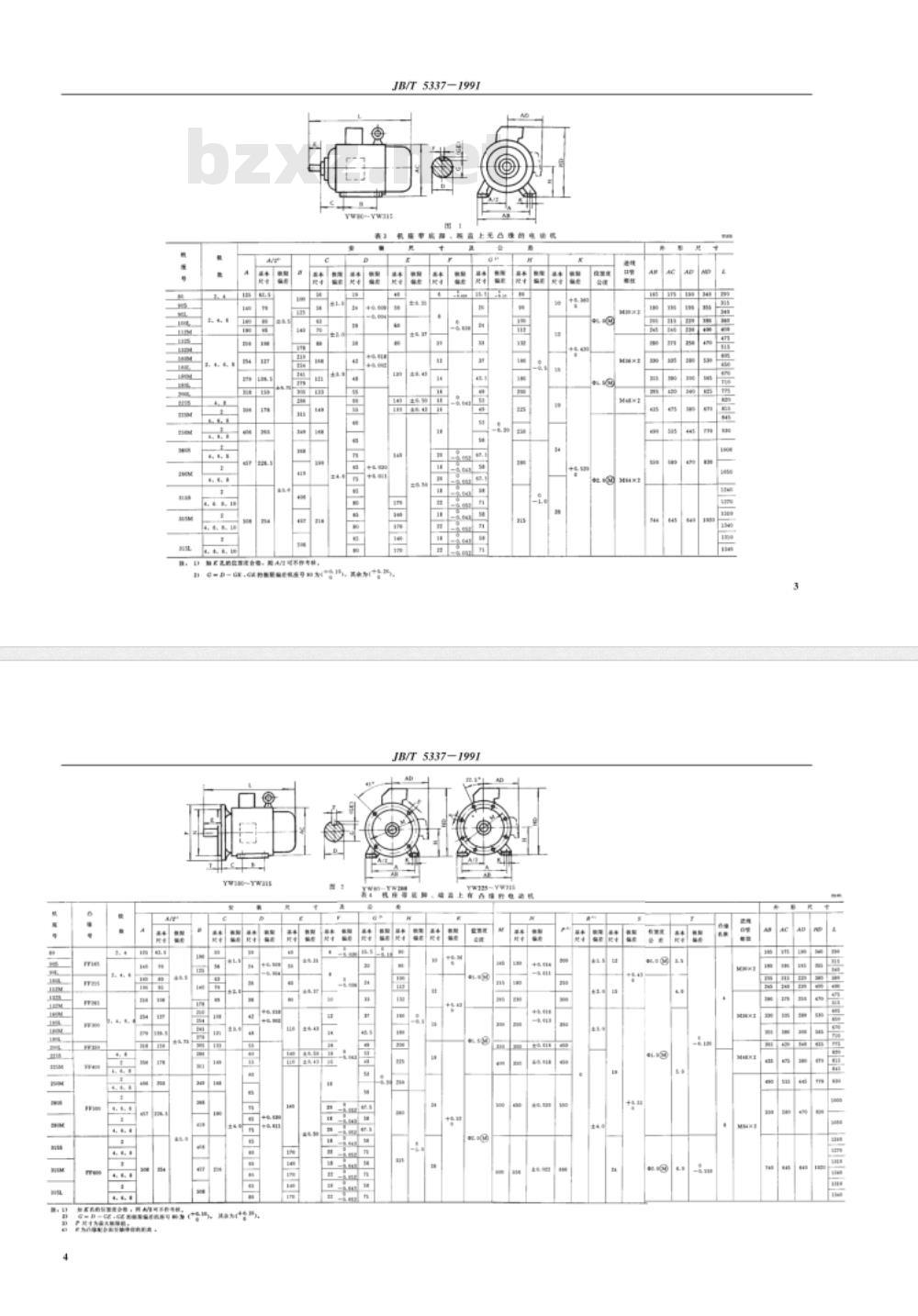

电动机的安装尺寸及公差应符合表3至表6的规定，外形尺寸应不大于表3至表6的规定。（参见图1~图4）
JB/T53371991
JB/T 5337I991

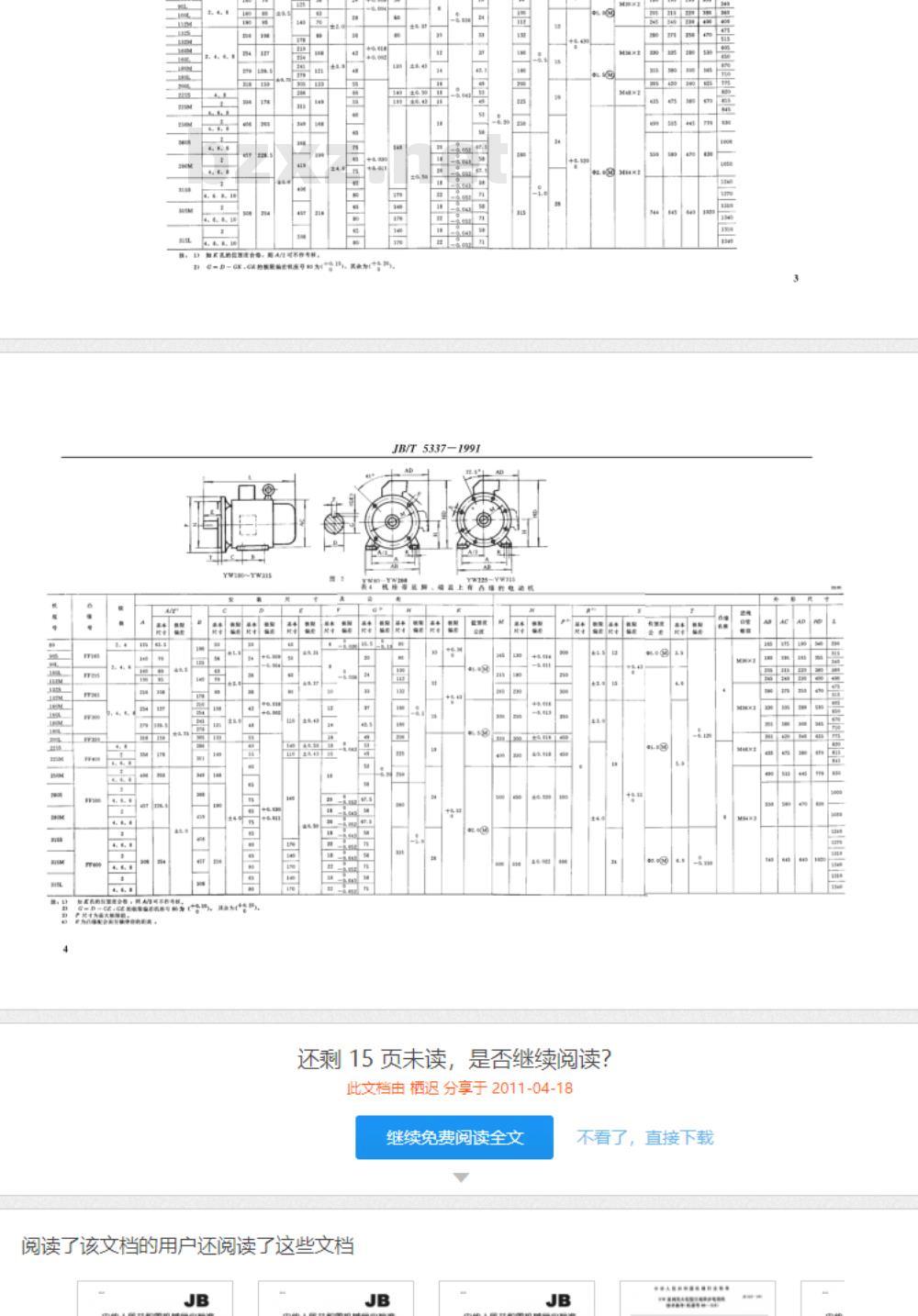

还剩15页未读，是否继续阅读？此文档由栖迟分享于2011-04-18继续免费阅读全文
