【机械行业标准(JB)】 剪叉式升降台 安全规程

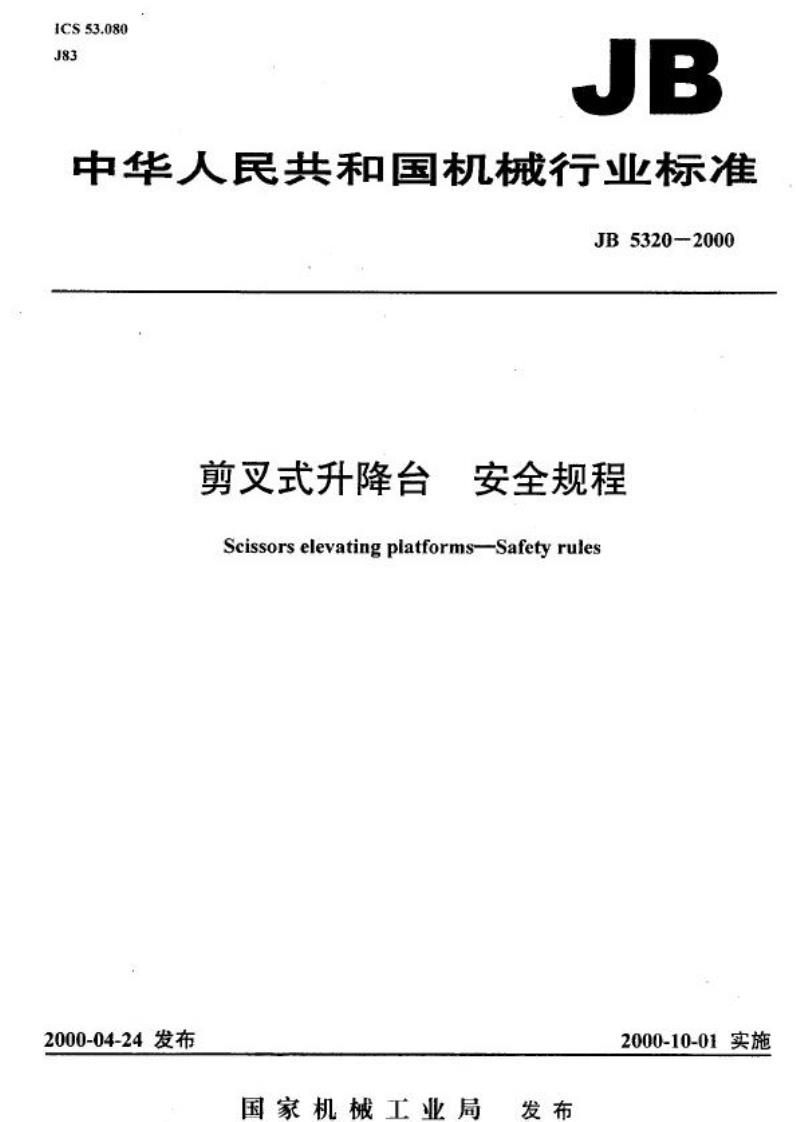

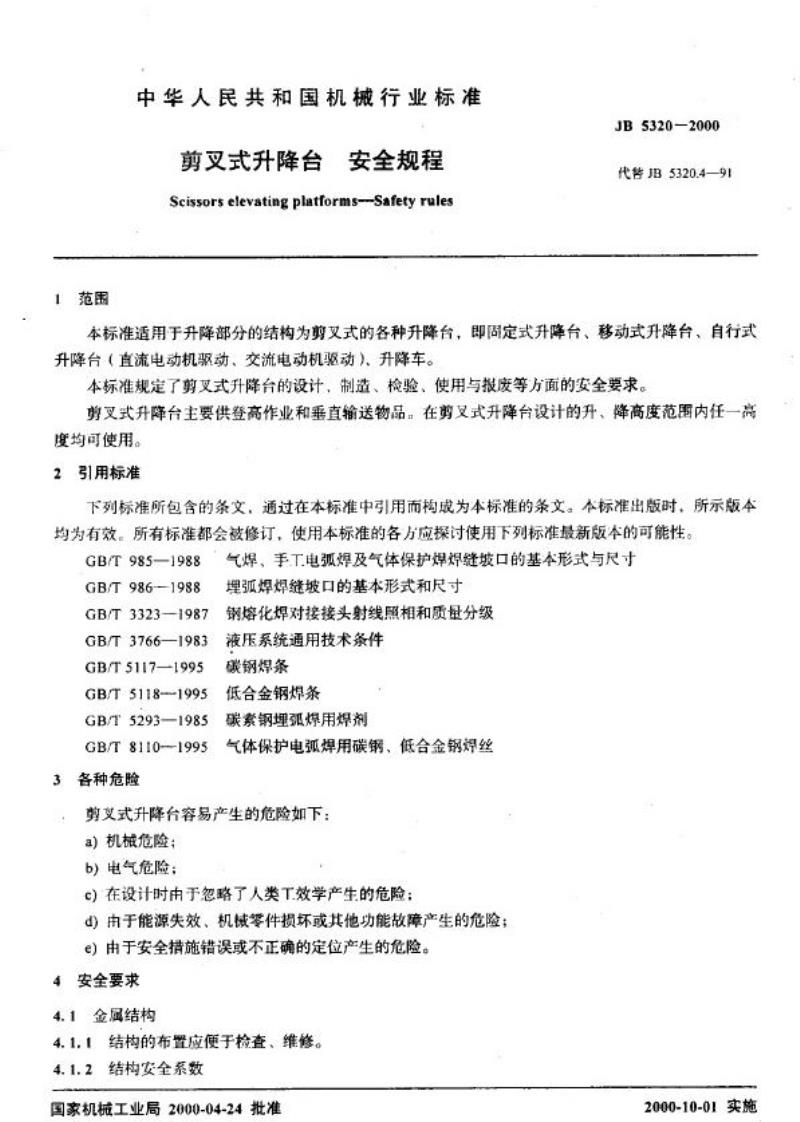

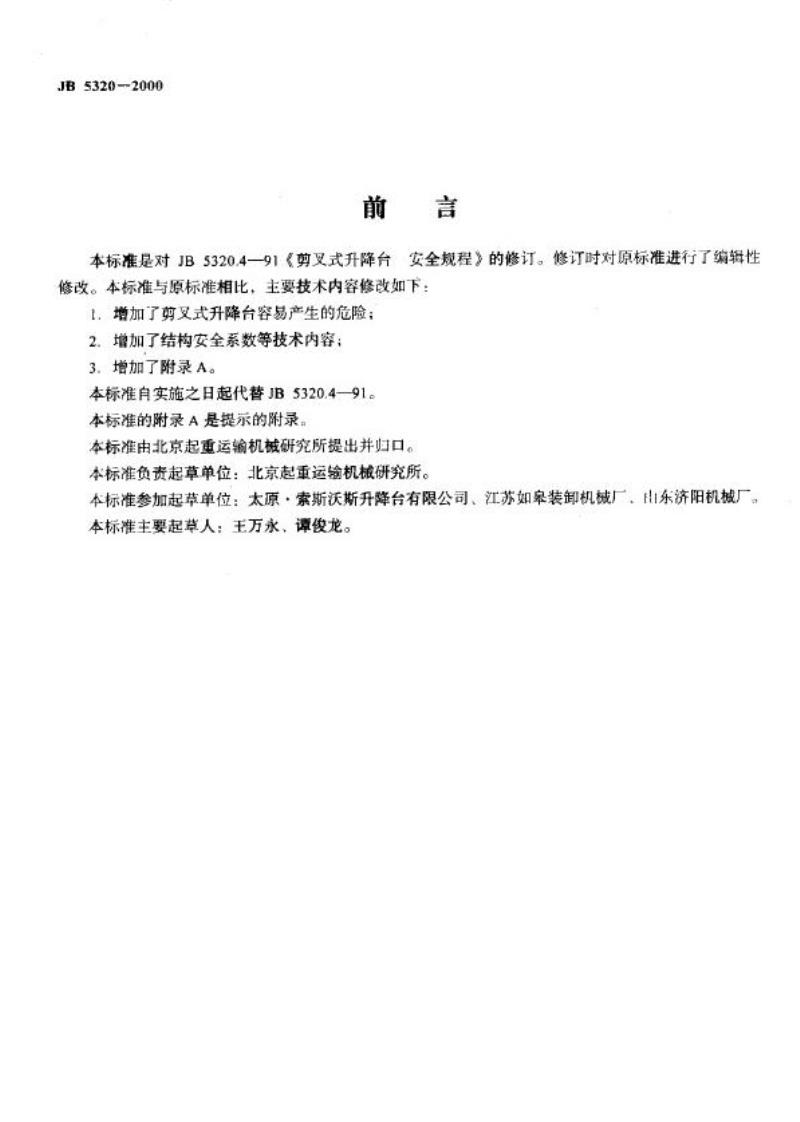

中华人民共和国机械行业标准 JB5320—2000 剪叉式升降台 安全规程 Scissors elevating platforms—Safety rules 前言 本标准是对JB5320.4—91《剪叉式升降台安全规程》的修订。在修订过程中对原标准进行了编辑性修改。与原标准相比，主要技术内容修改如下：增加了剪叉式升降台可能产生的危险；增加了结构安全系数等技术内容；增加了附录A。本标准自实施之日起代替JB5320.4—91。本标准的附录A为提示性附录。本标准由北京起重运输机械研究所提出并归口。 1 范围 本标准适用于升降部分结构为剪叉式的各种升降台，包括固定式、移动式、自行式（直流电动机驱动、交流电动机驱动）升降台及升降车。本标准规定了剪叉式升降台在设计、制造、检验、使用与报废等方面的安全要求。该类设备主要用于登高作业和垂直输送物品，在设计规定的升降高度范围内可在任意高度使用。 2 引用标准 GB/T 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T 986 埋弧焊焊缝坡口的基本形式与尺寸 GB/T 3323 钢熔化焊对接接头射线照相和质量分级 GB/T 3766 液压系统通用技术条件 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T 5293 碳素钢埋弧焊用焊剂 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 3 各种危险 剪叉式升降台可能产生的危险包括： a）机械危险； b）电气危险； c）设计中忽略人类工效学因素产生的危险； d）由于能源失效、机械零件损坏或其他功能故障引起的危险； e）由于安全措施错误或布置不当产生的危险。 4 安全要求 4.1 金属结构 4.1.1 结构布置应便于检查和维修。 4.1.2 结构安全系数 在确定安全系数时，应以升降台置于水平面、工作台均匀承受最大载荷并按说明书正常使用时构件中产生的最大应力为依据。安全系数n按规定方法计算。 注：相关系数可通过样机试验分析获得。如未进行试验，应力集中系数不得小于1.10，动载荷系数不得小于1.25。 a）升降台承载构件（不包括脆性材料）安全系数n不得小于2； b）脆性材料（如铸铁）制成的承载构件安全系数n不得小于5； c）通过钢丝绳或链条传递升降动力时，其安全系数不得小于8。 4.1.3 结构件焊接要求 a）焊接必须由考试合格的焊工完成； b）焊接接头形式和尺寸应符合GB/T985和GB/T986的规定； c）焊接材料应与母材相适应，并符合GB/T5117、GB/T5118、GB/T5293和GB/T8110的规定； d）主要受力构件焊缝应符合GB/T3323中二级要求（可抽检）。焊缝外观应满足以下要求：不允许烧穿，不得有裂纹；连续焊缝不得中断；焊缝波纹应均匀，高低差小于2mm；咬边长度不超过焊缝总长的10%，深度不超过0.4mm；不得有焊渣、焊瘤等缺陷。 4.1.4 结构件报废 a）主要受力构件发生变形或失稳导致整体结构失稳时，应报废； b）主要受力构件出现裂纹时，应根据情况决定停止使用、更换或报废； c）因塑性变形影响设备正常运行时，应报废。 4.2 稳定性 4.2.1 升降台应具有足够的稳定性，其稳定系数应满足设计要求。
