【机械行业标准(JB)】无扳手三爪钻夹头第1部分：参数和精度检验

本网站发布时间： 2024-06-14 10:01:58

JB/T4371.1-2002
现行
　点击下载此标准

基本信息

标准号：
JB/T 4371.1-2002
标准名称：
无扳手三爪钻夹头第1部分：参数和精度检验
标准类别：
机械行业标准(JB)
英文名称：
Wrenchless three-jaw drill chuck Part 1: Parameters and accuracy test
标准状态：
现行
发布日期：
2002-07-16
实施日期：
2002-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
2.79 MB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：
机械>>金属切削机床>>J52机床辅具与附件

关联标准

替代情况：
JB/T 4371.1-1999 JB/T 4371.2-1999
采标情况：
MODISO：10888-1999

出版信息

出版社：
机械工业出版社
页数：
11页
标准价格：
16.0 元
出版日期：
2002-12-01

其他信息

起草人：
时述庆、苏立航、任树春、张齐全等
起草单位：
烟台机床附件研究所
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家发展和改革委员会
相关标签：
扳手夹头参数精度检验

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本部分规定了无板手三爪自紧钻夹头和无板手三爪手紧钻夹头的分类、参数、精度检验、命名和标志。 JB/T 4371.1-2002 无扳手三爪钻夹头第1部分：参数和精度检验 JB/T4371.1-2002

标准内容

部分标准内容：

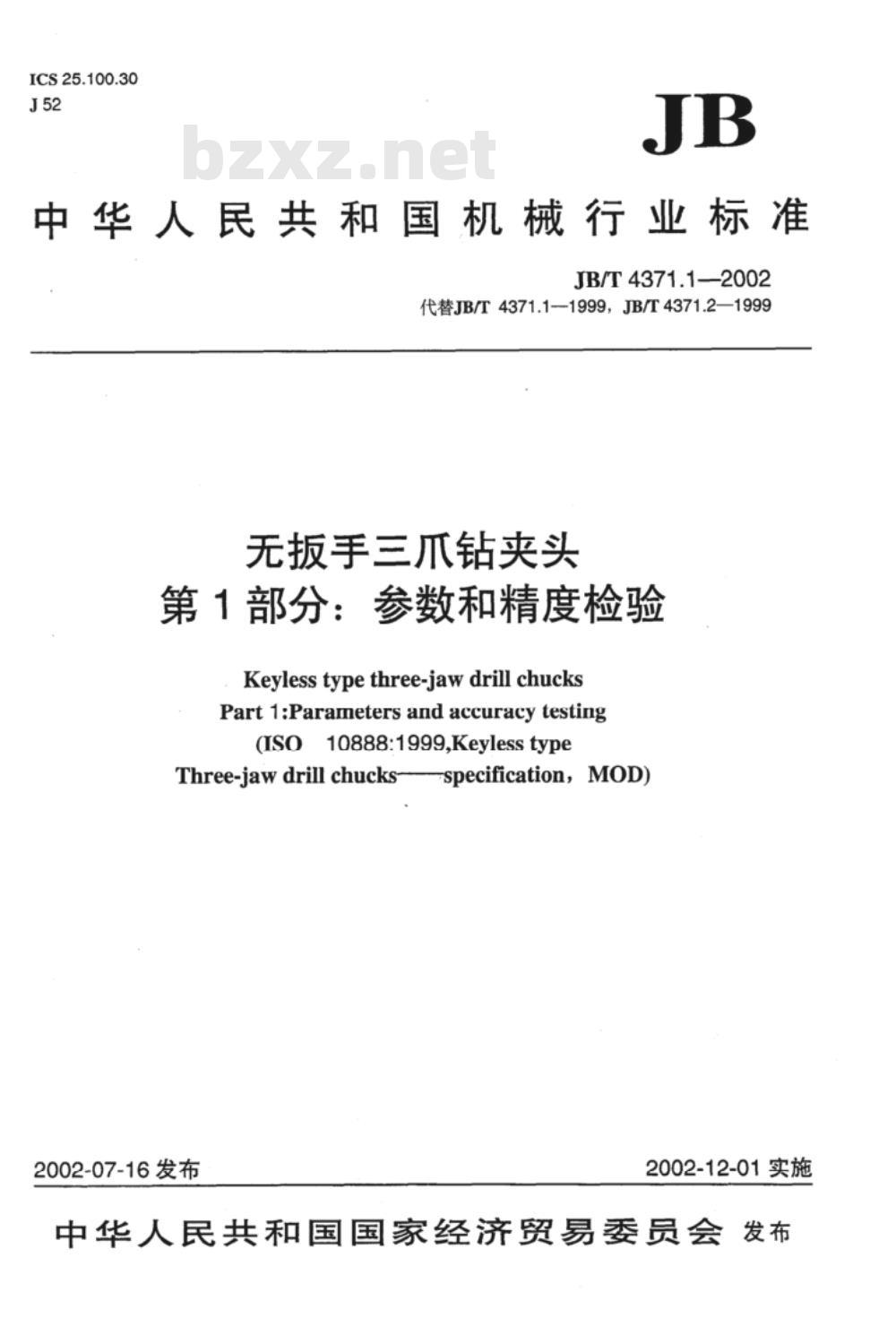

中华人民共和国机械行业标准
无扳手三爪钻夹头 JB/T4371.1-2002
发布：2002-07-16，实施：2002-12-01

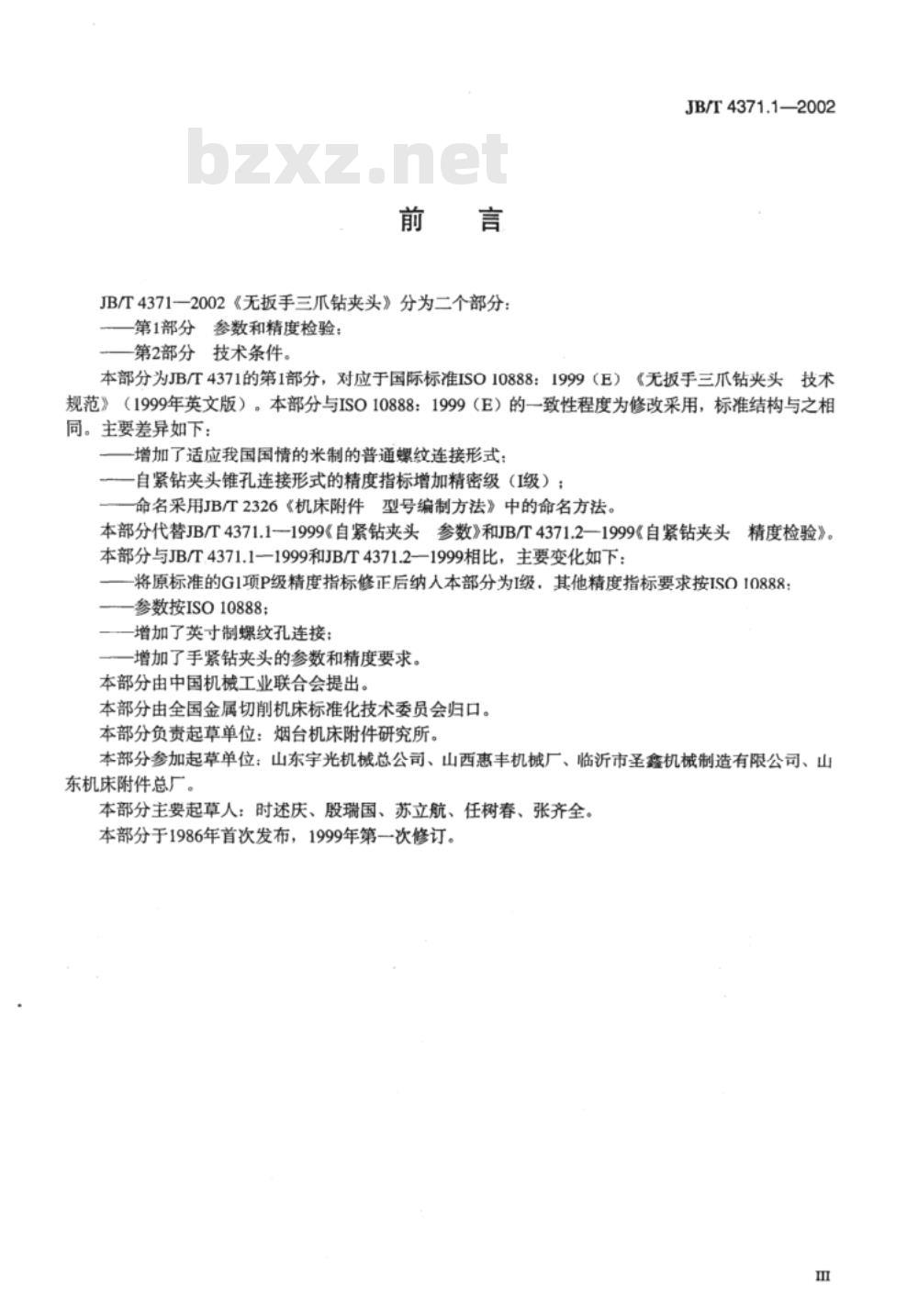

前言
JB/T4371-2002《无扳手三爪钻夹头》分为两部分：第1部分参数和精度检验，第2部分技术条件。本部分为JB/T4371的第1部分，对应国际标准ISO 10888:1999（E）《无扳手三爪钻夹头技术规范》。本部分在结构上与ISO 10888:1999一致，并根据我国国情增加了米制普通螺纹连接形式、锥孔连接形式的精度指标及精密级。命名采用JB/T2326《机床附件型号编制方法》。本部分代替JB/T4371.1-1999和JB/T4371.2-1999。
本部分由中国机械工业联合会提出，由全国金属切削机床标准化技术委员会归口。负责起草单位为烟台机床附件研究所，参加起草单位包括山东宇光机械总公司、山西惠丰机械厂、临沂市圣鑫机械制造有限公司、山东机床附件总厂。主要起草人：时述庆、股瑞国、苏立航、任树春、张齐全。本部分于1986年首次发布，1999年第一次修订。

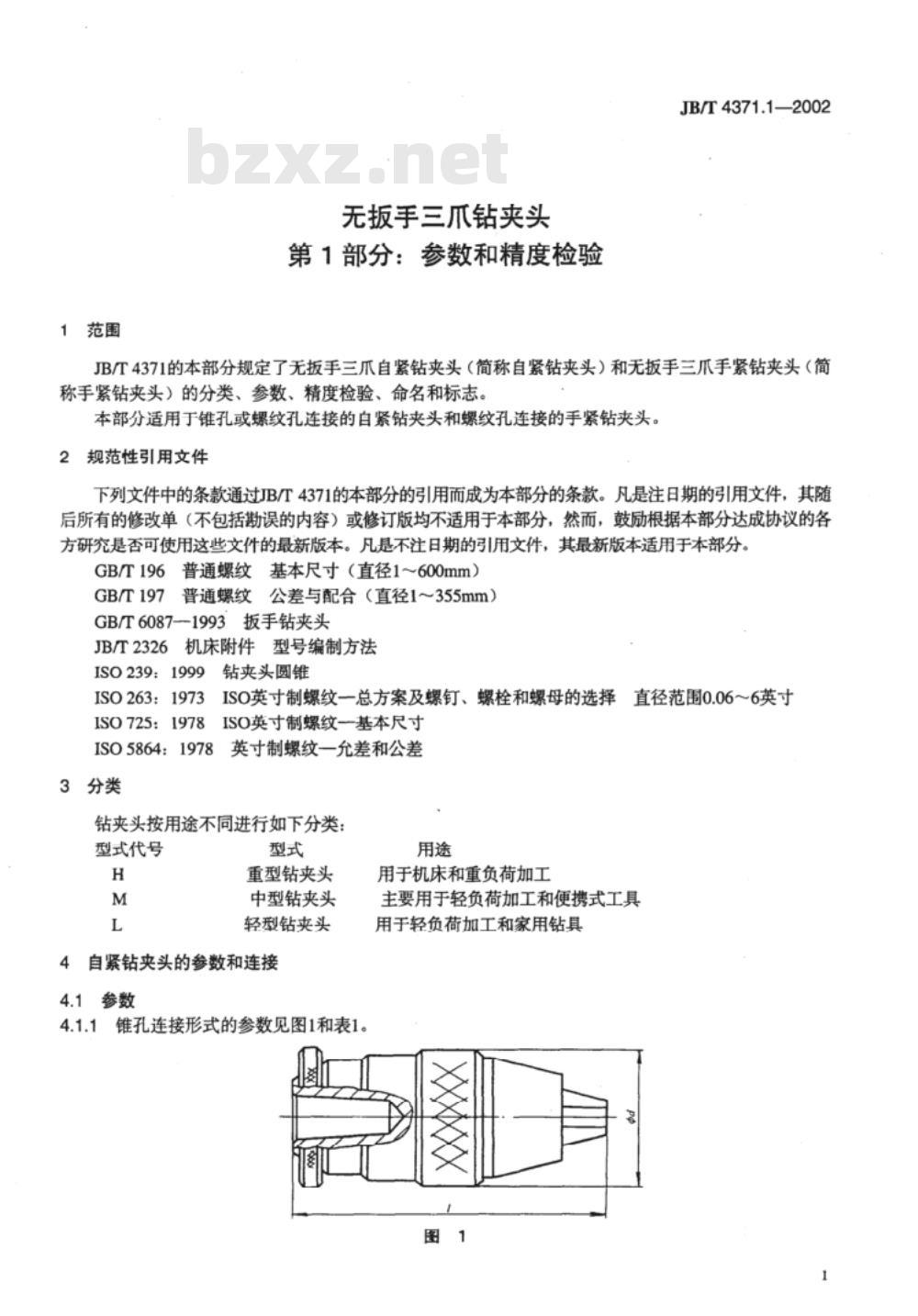

1 范围
本部分规定无扳手三爪自紧钻夹头（自紧钻夹头）和无扳手三爪手紧钻夹头（手紧钻夹头）的分类、参数、精度检验、命名和标志。适用于锥孔或螺纹孔连接的自紧钻夹头及螺纹孔连接的手紧钻夹头。

2 规范性引用文件
GB/T 196 普通螺纹基本尺寸（直径1～600mm）
GB/T 197 普通螺纹公差与配合（直径1～355mm）
GB/T 6087-1993 扳手钻夹头
JB/T 2326 机床附件型号编制方法
ISO 239:1999 英寸制螺纹标准
ISO 263:1973 英寸制螺纹基本尺寸此内容来自标准下载网
ISO 725 英寸制螺纹允许偏差
ISO 5864:1978 英寸制螺纹螺钉螺栓螺母选择

3 分类
钻夹头按用途分为：
H型 重型钻夹头
M型 中型钻夹头
L型 轻型钻夹头

4 自紧钻夹头的参数和连接
4.1 参数
4.1.1 锥孔连接形式参数见图1和表1，用途分别为机床和重负荷加工、轻负荷加工及便携式工具。
4.1.2 螺纹孔连接形式参数见图2和表2。

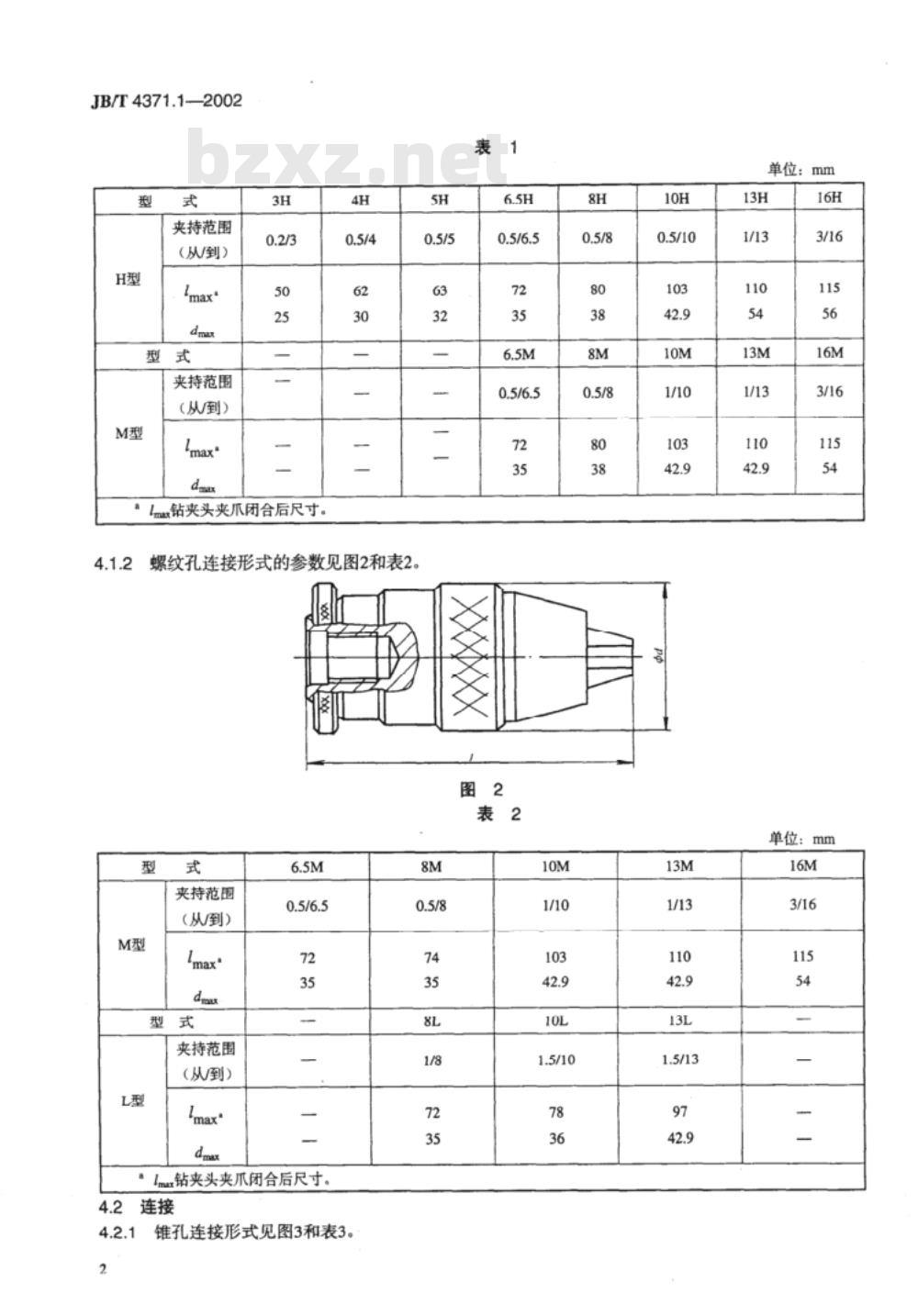

表1 自紧钻夹头锥孔连接主要参数示例
| 型式 | 夹持范围 (mm) | Imax | dmax |
|------|----------------|------|------|
| H型  | 0.2～3          | 50   | 25   |
| H型  | 0.5～4          | 62   | 30   |

（注：夹爪闭合后尺寸为Imax）
