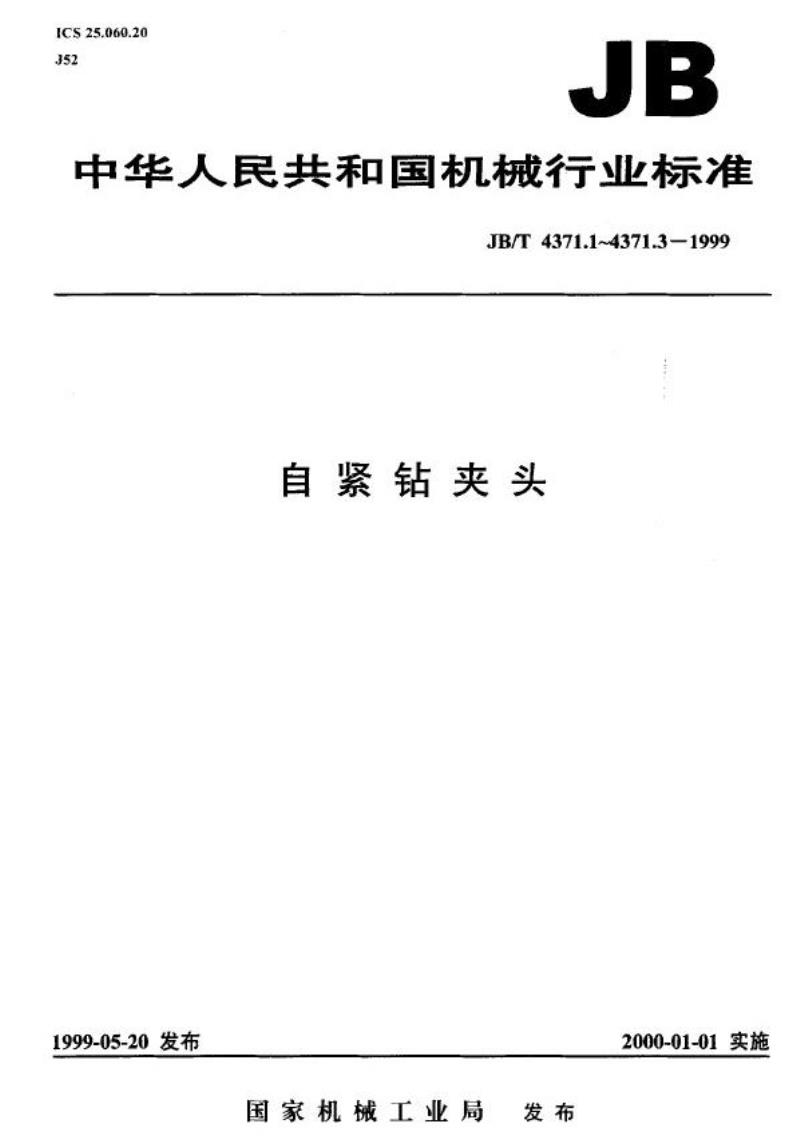

中华人民共和国机械行业标准
自紧钻夹头 JB/T4371.1-1999
发布：1999-05-20，实施：2000-01-01

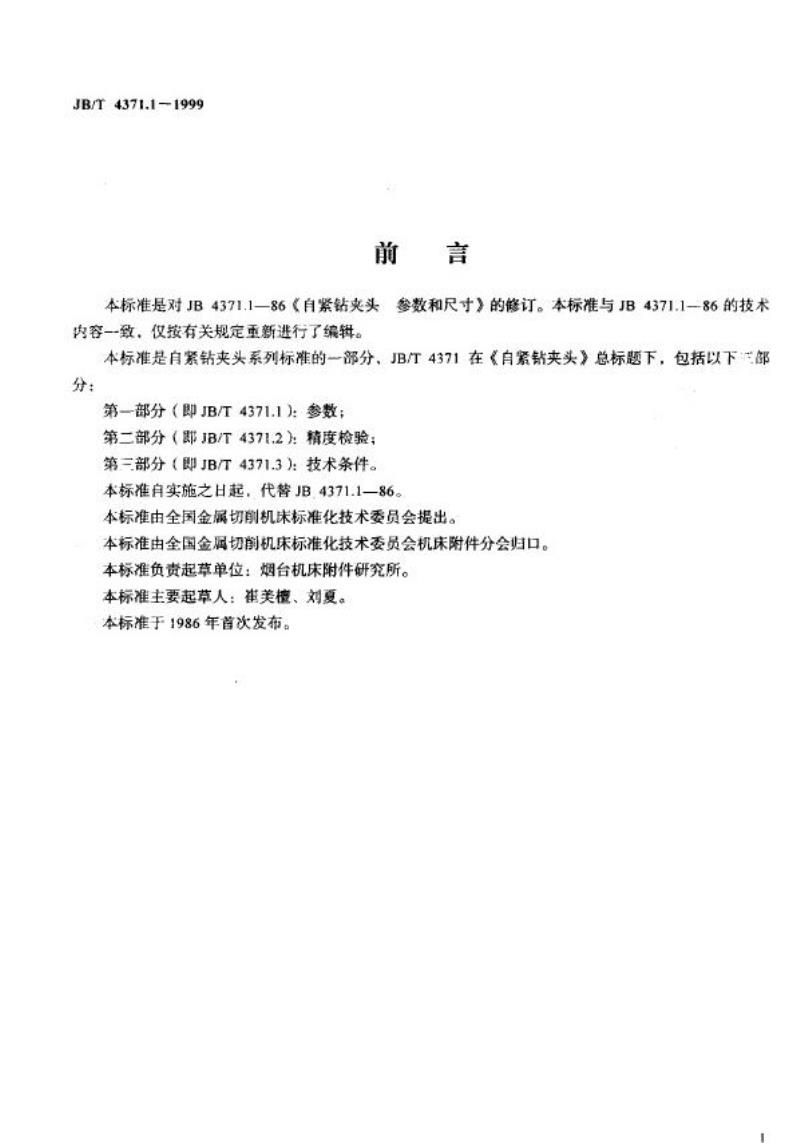

前言
本标准是对JB4371.1-86《自紧钻夹头参数和尺寸》的修订，技术内容保持一致，仅按有关规定重新编辑。本标准是自紧钻夹头系列标准的一部分，包括以下部分：
第一部分（JB/T4371.1）：参数；第二部分（JB/T4371.2）：精度检验；第三部分（JB/T4371.3）：技术条件。本标准自实施之日起，代替JB4371.1-86。本标准由全国金属切削机床标准化技术委员会提出，由机床附件分会归口，负责起草单位为烟台机床附件研究所，主要起草人为崔美檀、刘夏。

1 范围
本标准规定了自紧钻夹头的连接型式和参数，适用于锥孔和螺纹孔连接的自紧钻夹头。

2 规范性引用文件
本标准代替JB/T4371.1-86。
GB/T 6090-1993 钻夹头圆锥。
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。出版时所示版本均为有效。使用本标准的各方应考虑最新版本的可能性。

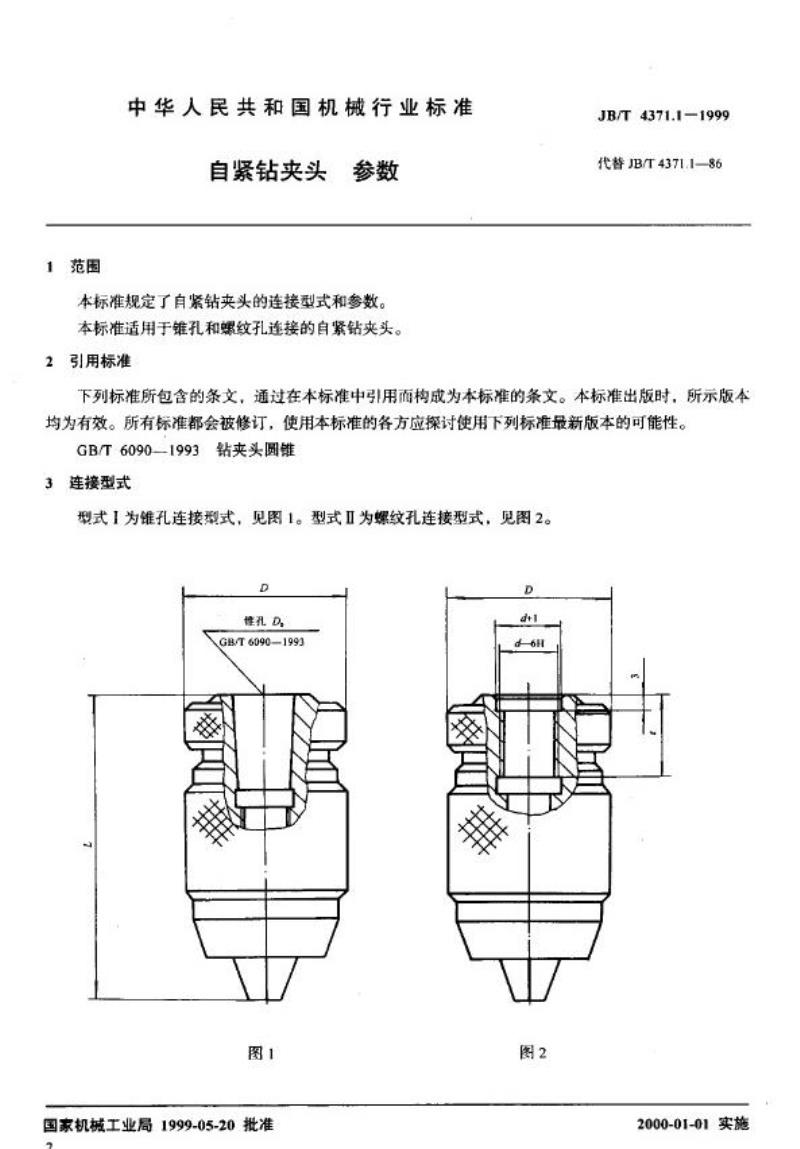

3 连接型式
3.1 型式I为锥孔连接型式，见图1。
3.2 型式II为螺纹孔连接型式，见图2。

4 参数
自紧钻夹头的主要参数见表1，包括最大夹持直径、莫氏短锥、费格短锥、螺纹连接及螺纹深度等。

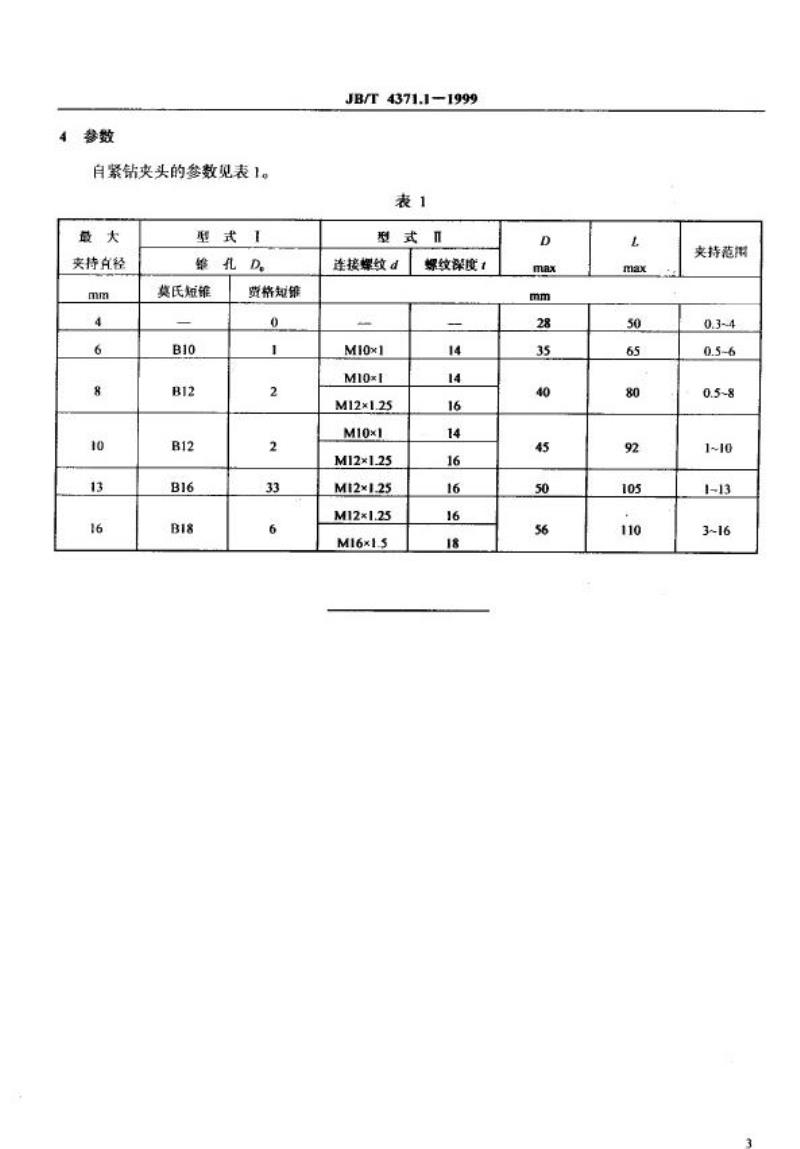

表1 自紧钻夹头参数
| 最大夹持径 (mm) | 型式I 莫氏短锥 | 型式I 费格短锥 | 型式II 螺纹连接 d | 螺纹深度 (mm) |免费标准下载网bzxz
|----------------|----------------|----------------|----------------|----------------|
| 4              | B10             | 0              | M10×1           | 14             |
| 6              | B12             | 2              | M10×1           | 14             |
| 8              | B12             | 2              | M12×1.25        | 16             |
| 10             | B16             | 3              | M10×1           | 14             |
| 13             | B18             | 3              | M12×1.25        | 16             |
| 16             | —               | —              | M16×1.5         | 18             |
