【机械行业标准(JB)】 数控卧式车床 系列型谱

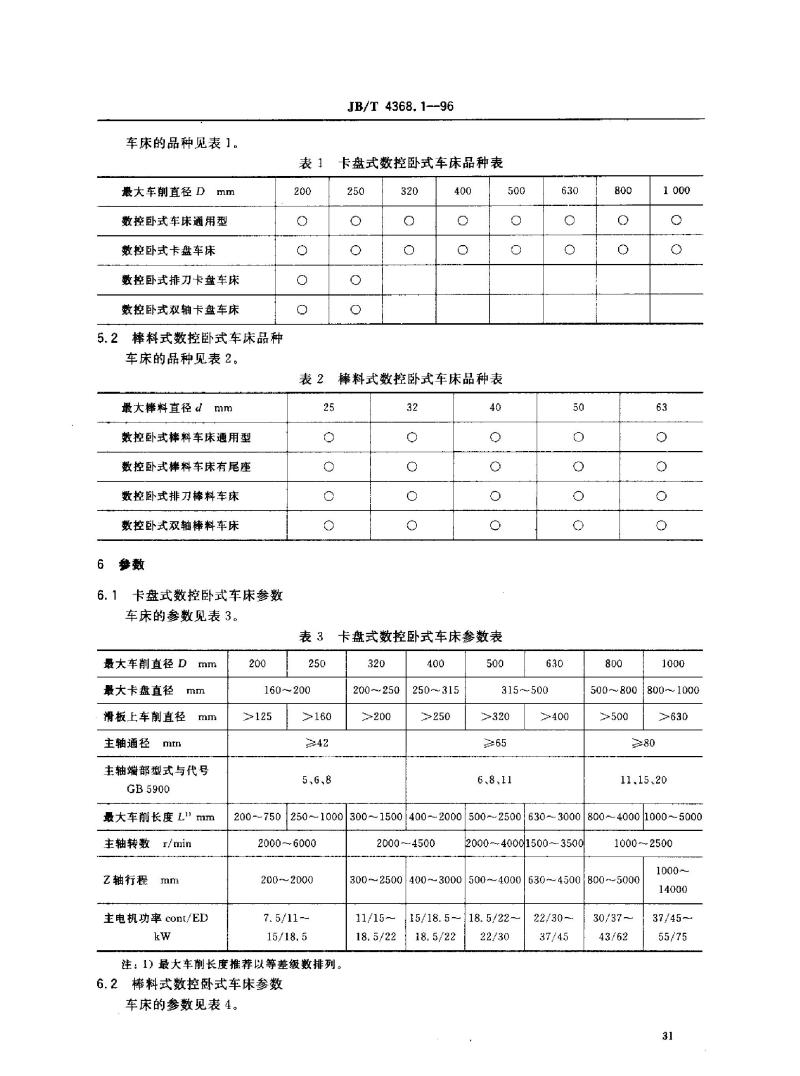

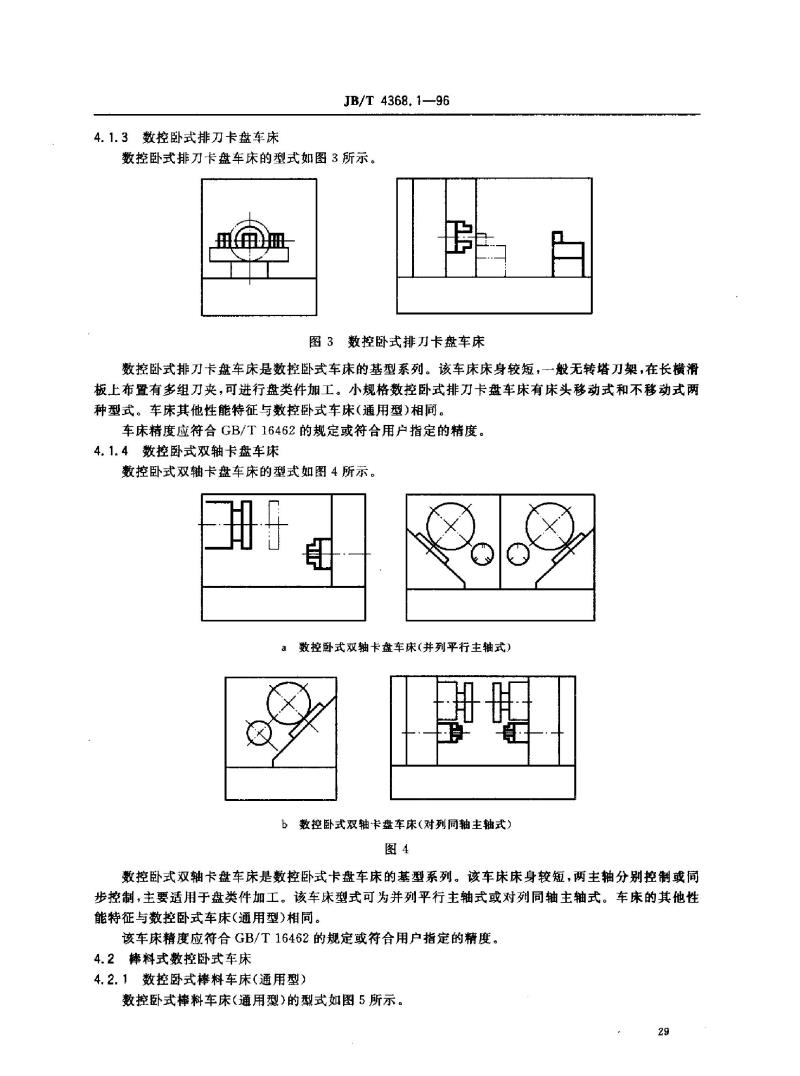

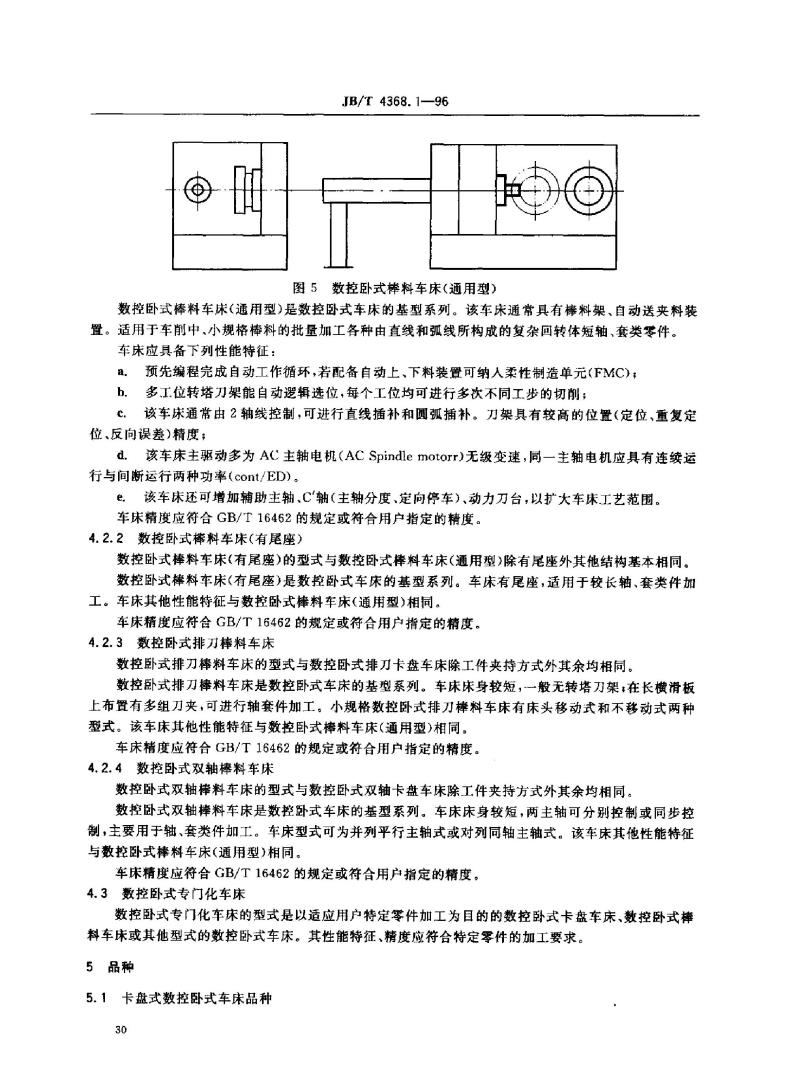

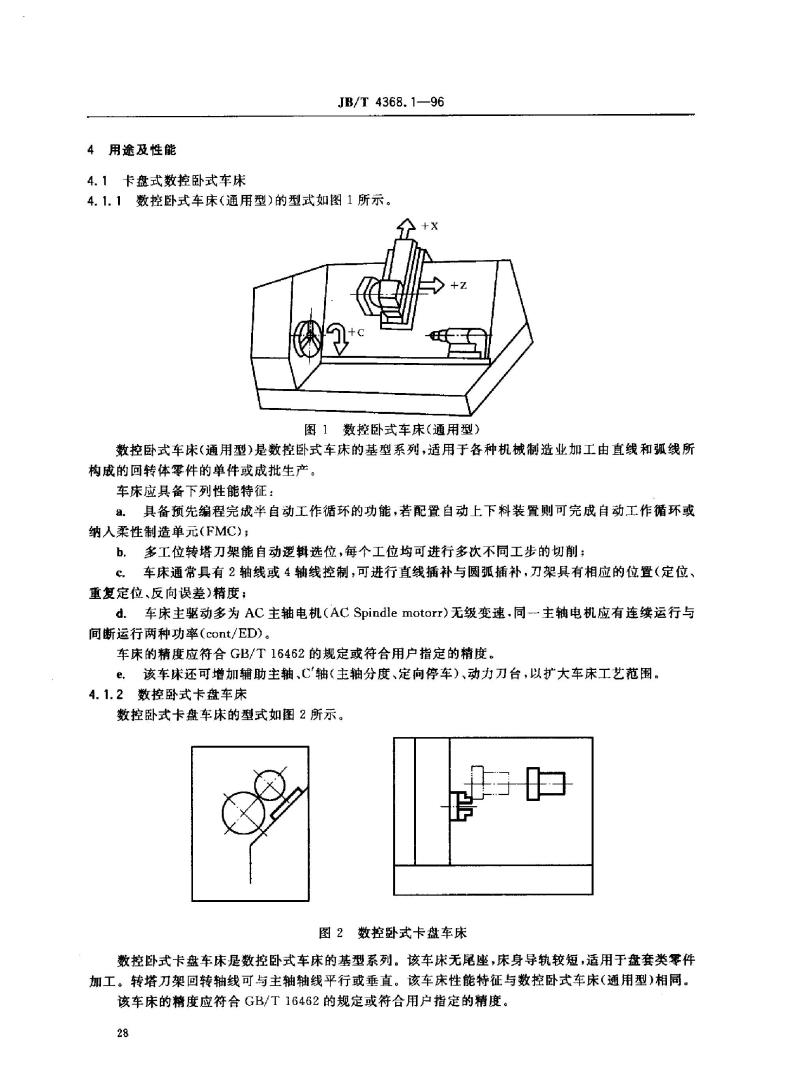

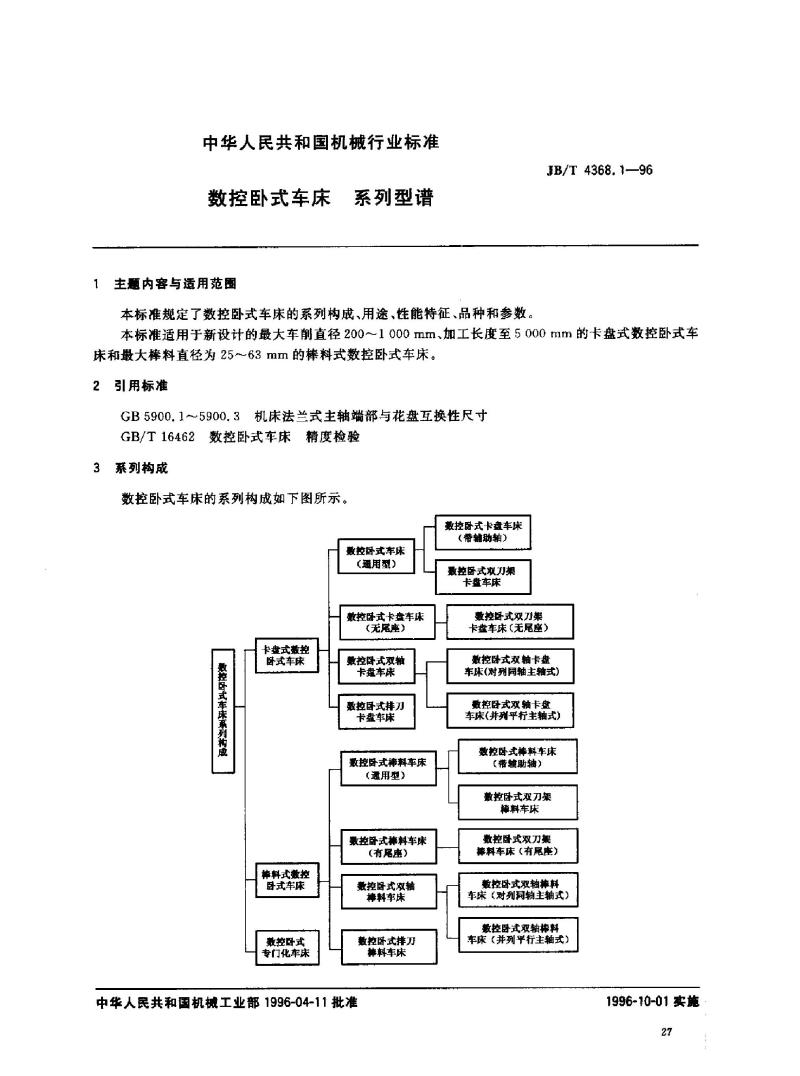

中华人民共和国机械行业标准 数控卧式车床 技术内容与适用范围 系列型谱 本标准规定了数控卧式车床的系列构成、用途、性能特征、品种和参数（JB/T4368.1—96），适用于新设计的最大车削直径为200~1000mm、加工长度至5000mm的卡盘式数控卧式车床，以及最大棒料直径为25~63mm的棒料式数控卧式车床。 2 规范性引用文件 本标准引用的标准包括：GB5900.1～5900.3（机床法兰式主轴端部与花盘互换性尺寸）、GB/T16462（数控卧式车床精度检验）。 3 系列构成 数控卧式车床的系列构成如下： - 数控卧式卡盘车床（无尾座） - 数控母式双轴卡盘车床 - 数控排刀卡盘车床 - 数控卧式棒料车床 - 专门化卡盘车床（带辅助轴） - 双刀架卡盘车床（无尾座） - 双轴卡盘车床（对列同轴或并列平行主轴式） - 双刀架棒料车床（带尾座或辅助轴） 4 用途及性能 4.1 卡盘式数控卧式车床 4.1.1 通用型数控卧式车床是基型系列，适用于加工由直线和弧线构成的回转体零件，可用于单件或批量生产。车床应具备以下性能： - 具备预先编程完成半自动工作循环功能，配置自动上下料装置可完成自动工作循环或加入柔性制造单元（FMC）； - 多工位转塔刀架可自动逻辑选位，每个工位可进行多次不同工步切削； - 车床通常具有2轴线或4轴线控制，可进行直线插补和圆弧插补，刀架具有定位、重复定位及反向误差精度； - 主驱动多为AC主轴电机，无级变速，具备连续运行和间断运行两种功率模式； - 可增加辅助主轴、C轴及动力刀台，以扩大工艺范围。 4.1.2 数控卧式卡盘车床（无尾座） 床身导轨较短，适用于盘套类零件加工，转塔刀架回转轴线可与主轴轴线平行或垂直。性能特征与通用型相同，精度应符合GB/T16462或用户指定。 4.1.3 数控卧式排刀卡盘车床 床身较短，一般无转塔刀架，长横滑板布置多组刀夹，可进行盘类零件加工，小规格车床有床头移动式和不移动式。性能特征与通用型相同，精度符合GB/T16462或用户指定。 4.1.4 数控卧式双轴卡盘车床 可为并列平行主轴式或对列同轴主轴式，床身较短，两主轴分别控制或同步控制，主要用于盘类零件加工，性能特征与通用型相同，精度符合GB/T16462或用户指定。 4.2 棒料式数控卧式车床 4.2.1 通用型数控卧式棒料车床 通常具备棒料架和自动送夹料装置，适用于中、小规格棒料的批量加工，包括直线和弧线构成的复杂回转体短轴及套类零件。性能特征： - 预先编程完成自动工作循环，配置自动上下料装置可纳入柔性制造单元（FMC）； - 多工位转塔刀架能自动逻辑选位，每个工位可进行多次不同工步切削； - 通常由2轴线控制，可进行直线插补和圆弧插补，刀架具有高位置精度、重复定位精度及反向误差控制。
