【机械行业标准(JB)】 落地铣镗床 主轴端部 铣轴端部尺寸

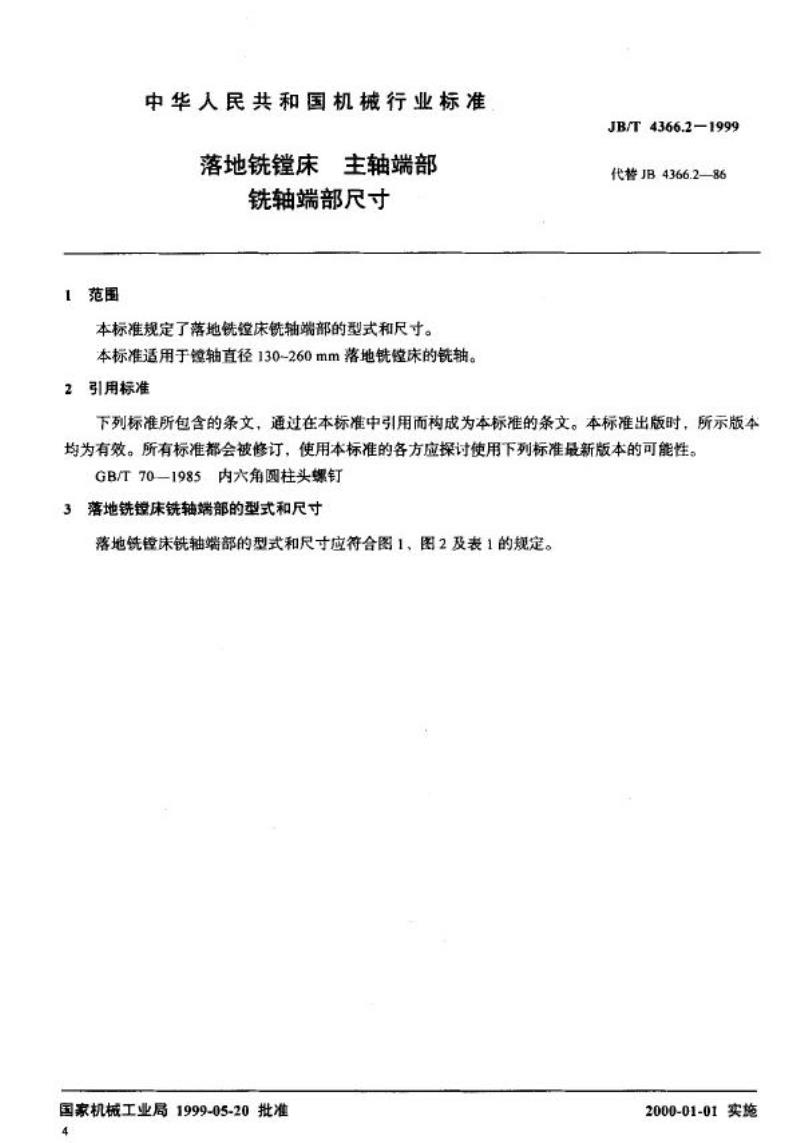

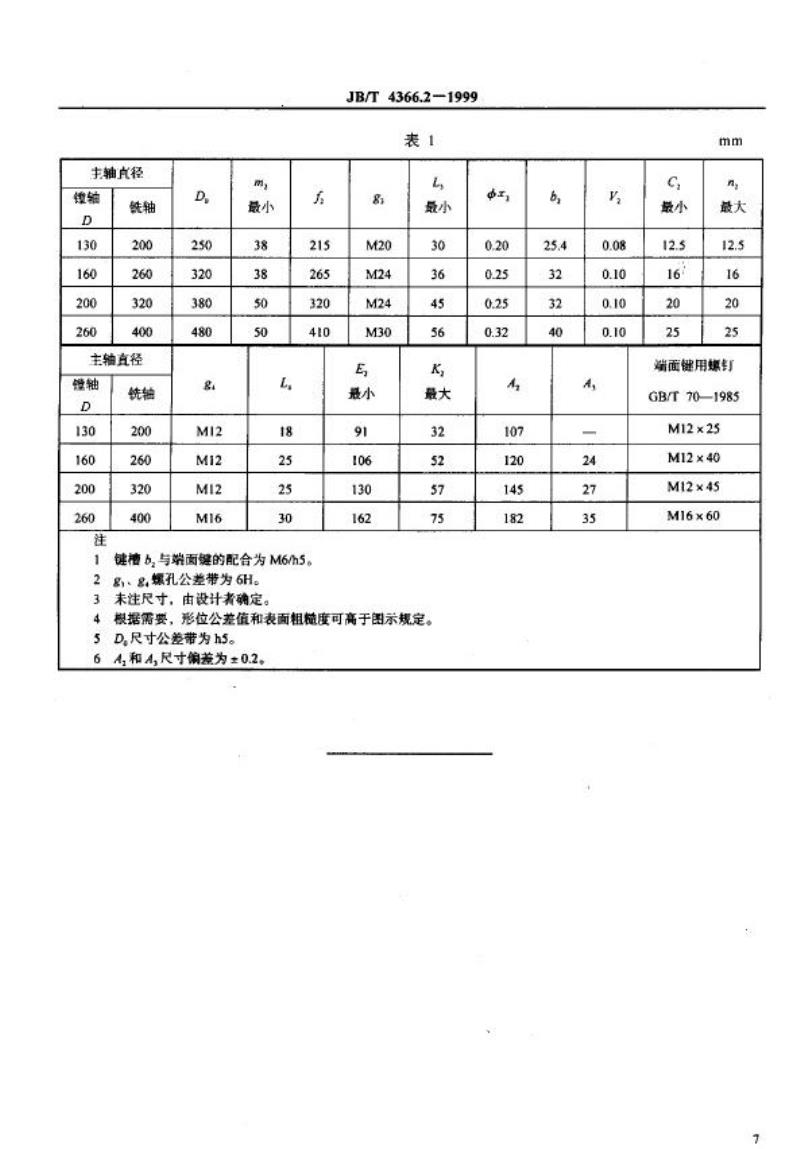

中华人民共和国机械行业标准 JB/T4366.1~4366.3-1999 落地铣镗床 主轴端部 1999-05-20发布，2000-01-01实施，国家机械工业局发布。 1 范围 本标准规定了落地铣镗床铣轴端部的型式和尺寸。本标准适用于镜轴直径130-260mm的落地铣床铣轴。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - JB/T4366.2—1999，代替JB4366.2—86 - GB/T70—1985 内六角圆柱头螺钉 3 铣轴端部尺寸要求 落地铣镗床铣轴端部的型式和尺寸应符合下列规定（单位：mm）： 主轴直径与对应轴类型： - 镜轴D：130, 160, 200, 260 - 铣轴D：200, 260, 320, 400 - 镗轴D：130, 160, 200, 260 螺栓与键槽尺寸： - g: M12, M16, M20, M24, M30 - m 最小值: 38, 50, 18, 25, 30 - E 最小值: 91, 106, 130, 162 - K 最大值: 32, 52, 57, 75 - r: 0.20, 0.25, 0.32 - A: 24, 27, 35 - C 最小值: 12.5, 16, 20, 25 - n 最大值: 12.5, 16, 20, 25 其他要求： - 键槽5与端面键的配合为M6/h5。 - 爆孔公差带为6H。 - 未注尺寸由设计者确定。 - 根据需要，形位公差值和表面粗糙度可高于规定。 - D尺寸公差带为h5。A,和A,尺寸差为±0.2。 - 瑞面键用料参考 GB/T70—1985: M12×25, M12×40, M12×45, M16×60。
