【机械行业标准(JB)】 风机配套消声器 性能试验方法

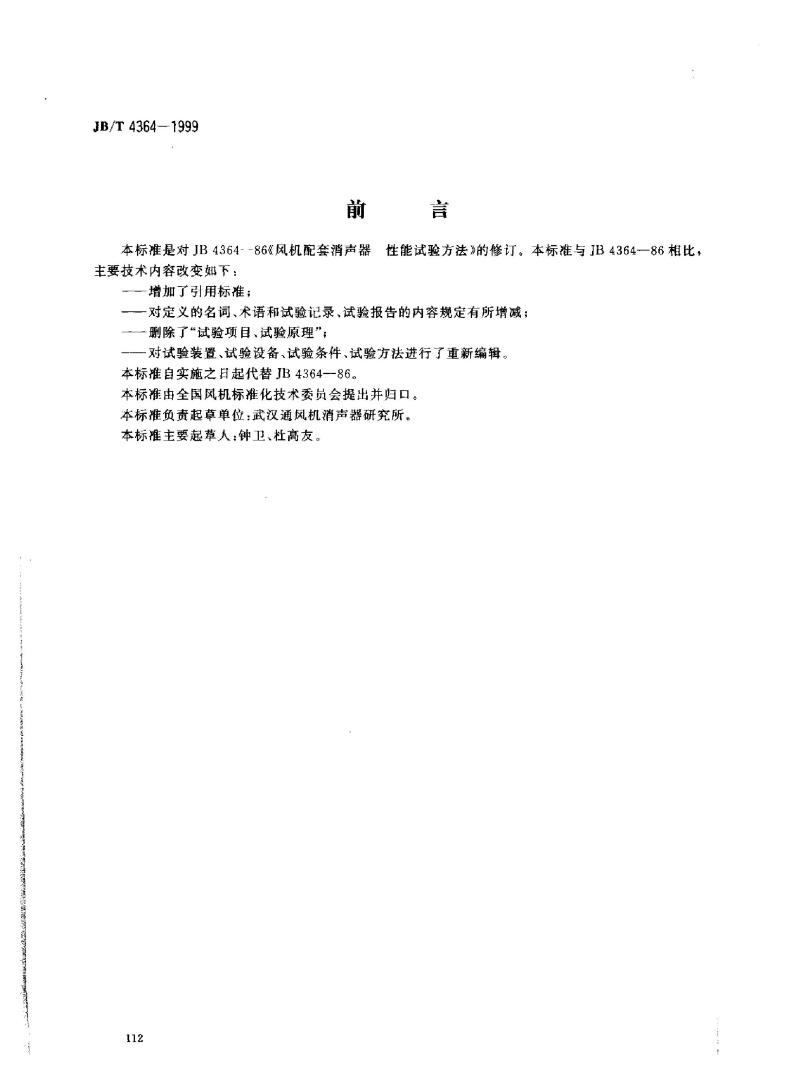

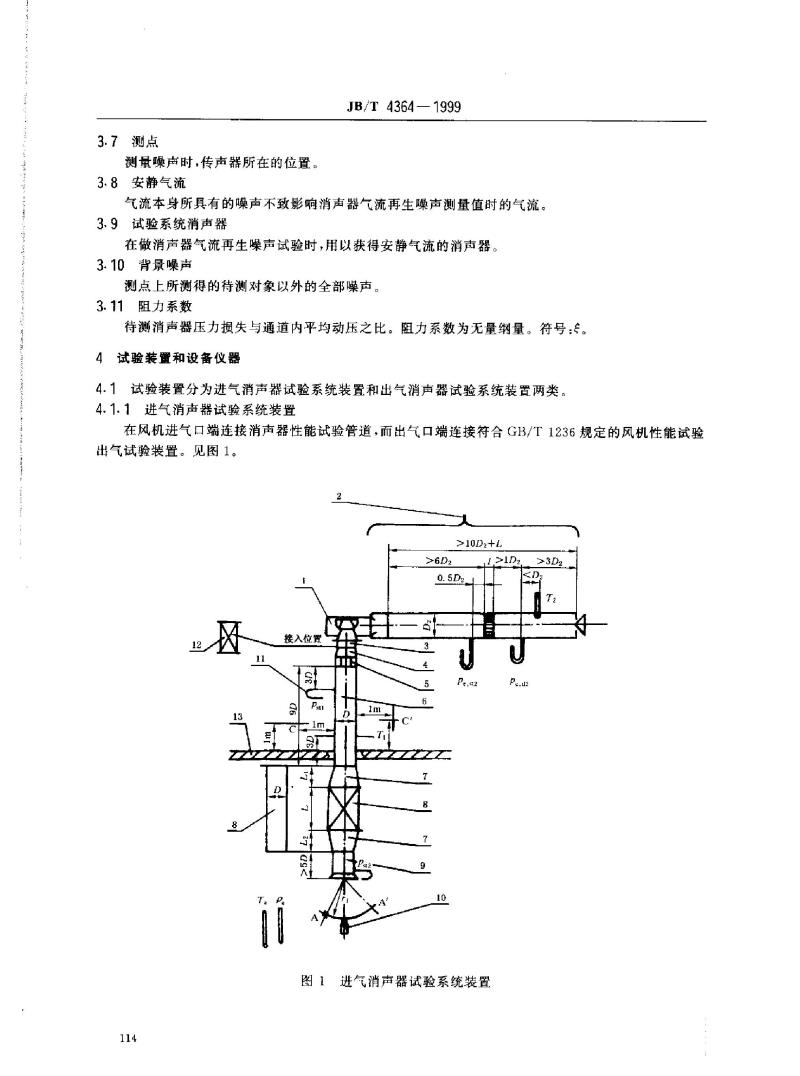

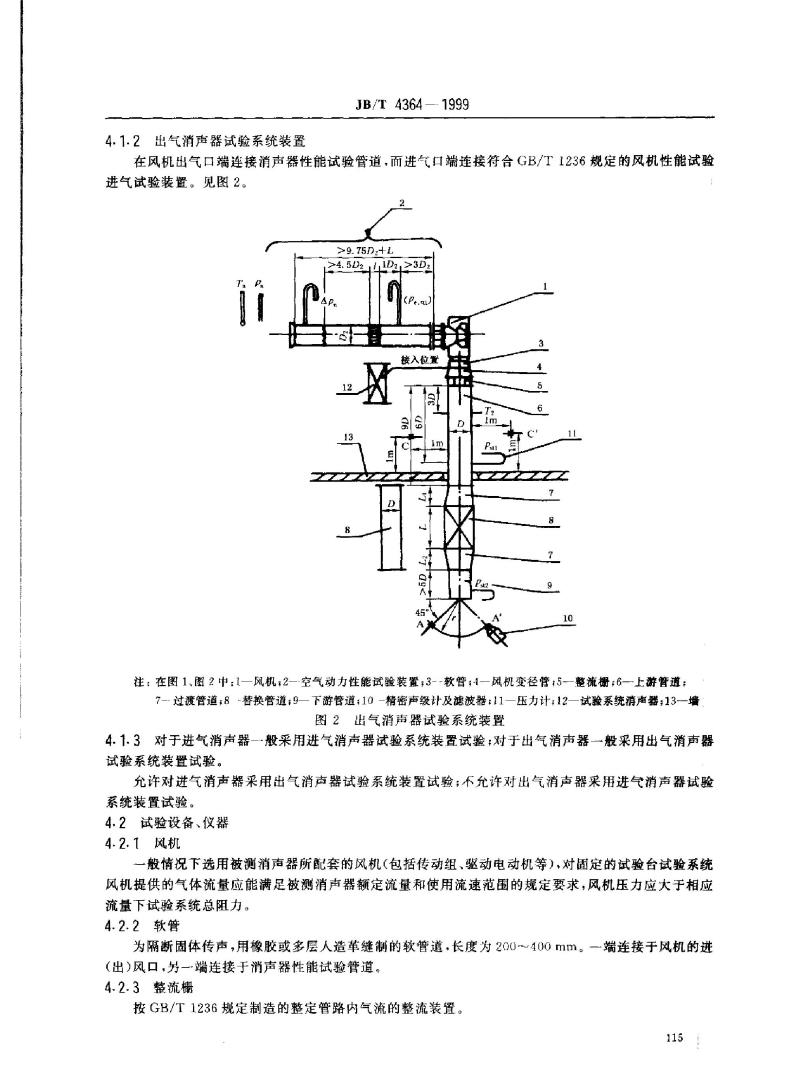

JB/T 4364—1999 前言 本标准是对JB4364-86《风机配套消声器性能试验方法》的修订。与原标准相比，主要技术内容变化包括：增加了引用标准；对定义的名词、术语和试验记录、试验报告内容进行了调整；删除了“试验项目、试验原理”；重新编辑了试验装置、试验设备、试验条件和试验方法。本标准自实施之日起代替JB4364-86，由全国风机标准化技术委员会提出并归口，负责起草单位为武汉通风机消声器研究所，主要起草人包括钟卫、杜高友。 1 范围 本标准规定了制造厂在试验台上对风机配套消声器在空气中进行声学和空气动力学性能的出厂试验方法和要求。通过试验和计算确定消声器的性能参数，包括：消声器额定流量或使用流速范围内的插入损失（ILi）、压力损失（ΔP）、阻力系数（ζ）、气流再生噪声（SL）。本标准适用于以阻性为主的消声器，但不适用于控制射流噪声的排气放空消声器。大型消声器不宜进行出厂试验，可采用小型模型或样机代替。 2 规范性引用文件 下列标准所包含的条文通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB/T 3785—1983 声级计的电声性能及测试方法 - GB/T 1236—1985 通风机空气动力性能试验方法 - GB/T 2888—1991 风机和罗茨鼓风机噪声测量方法 3 定义 3.1 消声器插入损失：装置消声器前后管口辐射噪声声功率级的降低量，符号：IL，单位：分贝(dB)。 3.2 替换管道：与待测消声器相同长度和通道截面的空管道。 3.3 空管试验：用替换管道代替被测消声器进行的试验。 3.4 消声器试验：在试验系统中移出替换管道并插入被测消声器进行的试验。 3.5 上游管道：被测消声器近声源端口的性能试验管道。 3.6 下游管道：被测消声器远声源端口的性能试验管道。 3.7 测点：测量噪声时传声器所在的位置。 3.8 安静气流：气流本身噪声不影响消声器气流再生噪声测量值的气流。 3.9 试验系统消声器：用于获得安静气流的消声器。 3.10 背景噪声：测点上测得的待测对象以外的全部噪声。 3.11 阻力系数：待测消声器压力损失与通道内平均动压之比，为无量纲量。 4 试验装置和设备仪器 4.1 试验装置分为进气消声器试验系统装置和出气消声器试验系统装置两类。 4.1.1 进气消声器试验系统装置：在风机进气口端连接消声器性能试验管道，出气口端连接符合GB/T 1236规定的风机性能试验出气装置。 4.1.2 出气消声器试验系统装置：在风机出气口端连接消声器性能试验管道，进气口端连接符合GB/T 1236规定的风机性能试验进气装置。 注：在图示中编号分别表示：1—风机；2—空气动力性能试验装置；3—软管；4—风机变径管；5—整流栅；6—上游管道；7—过渡管道；8—替换管道；9—下游管道；10—精密声级计及滤波器；11—压力计；12—试验系统消声器；13—增压装置。 4.1.3 进气消声器一般采用进气消声器试验系统装置试验，出气消声器一般采用出气消声器试验系统装置试验。允许对进气消声器采用出气消声器试验系统装置试验，但不允许对出气消声器采用进气消声器试验系统装置试验。 4.2 试验设备、仪器 4.2.1 风机：一般选用被测消声器所配套的风机，包括传动组和驱动电动机。
