JB/T 4357-1999

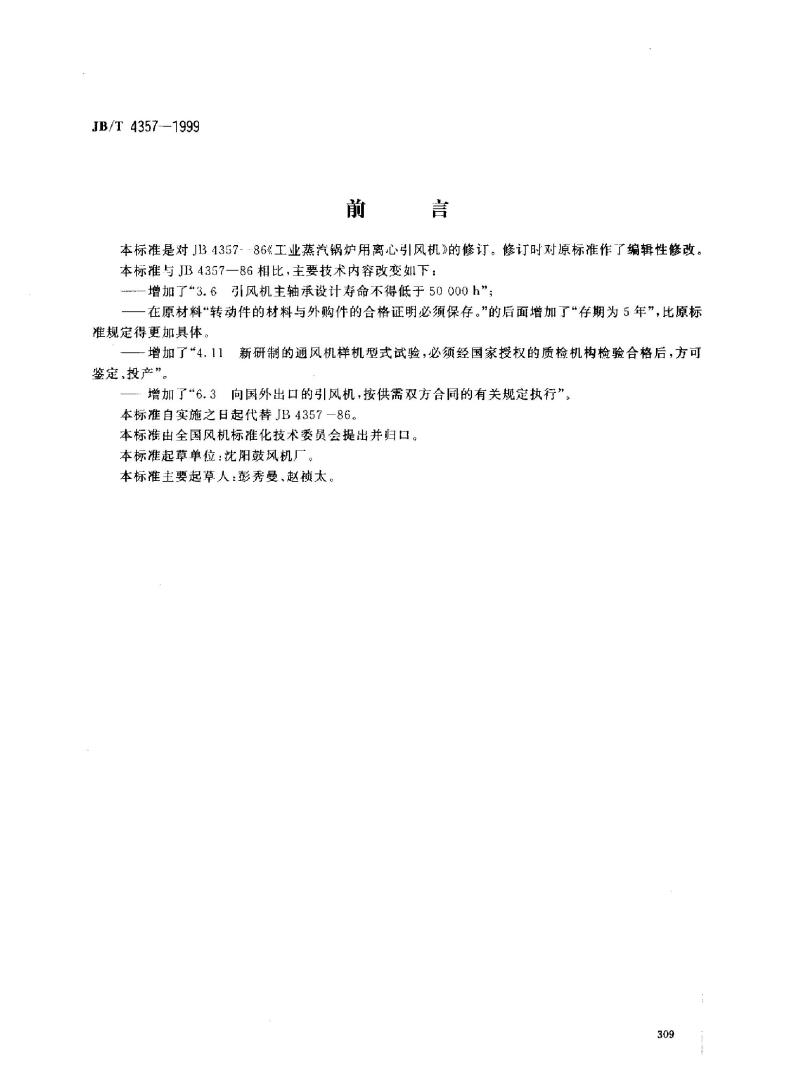

前言
本标准是对JB4357-86《工业蒸汽锅炉用离心引风机》的修订。修订时对原标准作了编辑性修改。本标推与JB4357一86相比，主要技术内容改变如1下：增加了“3.6引风机主轴承设计寿命不得低于50000h”；在原材料“转动件的材料与外购件的合格证明必须保存。”的后面增加了“存期为5年”，比原标准规定得更加具体。
增加了“4.11弄
新研制的通风机样机型式试验，必须经国家授权的质检机构检验合格后，方可鉴定、投产”。
增加了“6.3向国外出口的引风机，按供需双方合同的有关规定执行”本标推自实施之日起代替JB4357一86。本标准由全国风机标推化技术委员会提出并归口。本标推起草单位：沈阳鼓风机厂。本标准主要起草人：彭秀曼、赵祯太。309

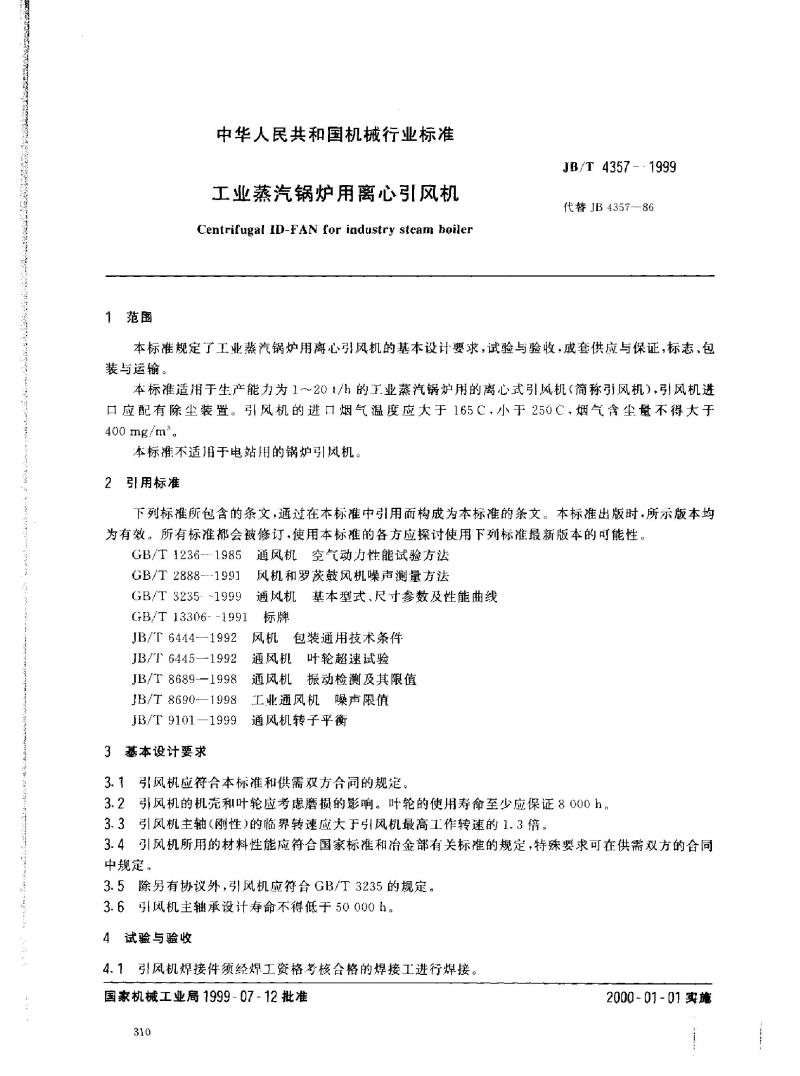

范围
中华人民共和国机械行业标准
工业蒸汽锅炉用离心引风机
Centrifugal ID-FAN for industry steam boilerJB/T 4357 - - 1999
代替JB4357—86
本标准规定了工业蒸汽锅炉用离心引风机的基本设计要求，试验与验收，成套供应与保证，标志、包装与运输。
本标准适用于生产能力为1一201/h的工业蒸汽锅炉用的离心式引风机（简称引风机），引风机进口应配有除尘装置。引风机的进口烟气温度应大于165C，小于250C、烟气含尘量不得大于400mg/m\。
本标谁不适用于电站用的锅炉引风机。2
引用标准
下列标谁所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订。使用本标的各方应探讨使用下列标准最新版本的可能性。通风机空气动力性能试验方法
GB/T 1236--- 1985
GB/T 2888---1991
风机和罗茨鼓风机噪声测量方法GB/T 3235- -1999
通风机基本型式、尺寸参数及性能曲线GB/T 13306- -1991
JB/T6444—1992
JB/T 6445--1992
JB/T 8689--1998
JB/T 8690-—1998
JB/T 9101—1999
基本设计要求
3
标牌
风机包装通用技术条件
通风机叶轮超速试验
通风机振动检测及其限值
工业通风机噪声限值
通风机转子平衡
3.1引风机应符合本标准和供需双方合同的规定。3.2引风机的机壳和叶轮应考虑磨损的影响。叶轮的使用寿命至少应保证8000h。3.3引风机主轴（刚性)的临界转速应大于引风机最高工作转速的1.3倍。3.4引风机所用的材料性能应符合国家标准和治金部有关标准的规定，特殊要求可在供需双方的合同中规定。
3.5除另有协议外，引风机应符合GB/T3235的规定。3.6引风机主轴承设计寿命不得低于50000。4试验与验收
4.1引风机焊接件须经焊工资格考核合格的焊接工进行焊接，国家机械工业局1999-07-12批准310
2000-01-01实施
JB/T4357-1999

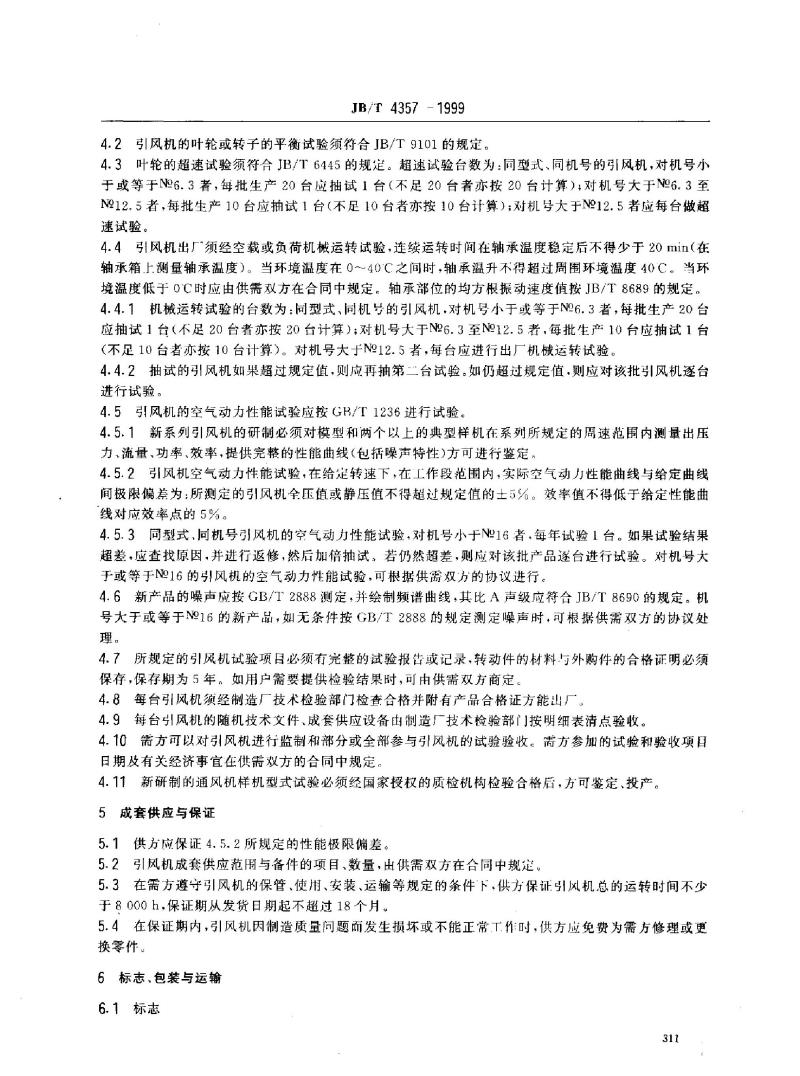

4.2风机的叶轮或转子的平衡试验须符合JB/T9101的规定。4.3叶轮的超速试验须符合JB/T6445的规定。超速试验台数为：同型式、同机号的引风机，对机号小于或等于N6.3者，每批生产20台应抽试1台（不足20台者亦按20台计算）：对机号大于N96.3至N912.5者，每批生产10台应抽试1台（不足10台者亦按10台计算）；对机号大于N12.5者应每台做超速试验。
4.4引风机出厂须经空载或负荷机械运转试验，连续运转时间在轴承温度稳定后不得少于20min（在轴承箱上测量轴承温度）。当环境温度在0～40℃之间时，轴承温升不得超过周围环境温度40C。当环境温度低于0C时应由供需双方在合同中规定。轴承部位的均方根振动速度值按JB/T8689的规定。4.4.1机械运转试验的台数为：同型式、同机号的引风机，对机号小于或等于N96.3者，每批生产20台应抽试1台（不足20台者亦按20台计算）；对机号大于N6.3至N12.5者，每批生产10台应抽试1台（不足10台者亦按10台计算）。对机号大于N12.5者，每台应进行出厂机械运转试验。4.4.2抽试的引风机如果超过规定值，则应再抽第二台试验。如仍超过规定值，则应对该批引风机逐台进行试验。
4.5引风机的空气动力性能试验应按GB/T1236进行试验。4.5.1新系列引风机的研制必须对模型和两个以上的典型样机在系列所规定的周速范围内测量出压力、流量、功率、效率，提供完整的性能曲线（包括噪声特性）方可进行鉴定。4.5.2引风机空气动力性能试验，在给定转速下，在工作段范围内，实际空气动力性能曲线与给定曲线间极限偏差为：所测定的引风机全压值或静压值不得超过规定值的士5%。效率值不得低于给定性能曲线对应效率点的5%。
4.5.3同型式，同机号引风机的空气动力性能试验，对机号小于N16者.每年试验1台。如果试验结果超差，应查找原因，并进行返修，然后加倍抽试。若仍然超差，则应对该批产品逐台进行试验。对机号大于或等于N16的引！风机的空气动力性能试验。可根据供需双方的协议进行。4.6新产品的噪声应按GB/T2888测定，并绘制频谱曲线，其比A声级应符合JB/T8690的规定。机号大于或等于N916的新产品，如无条件按GB/T2888的规定测定噪声时，可根据供需双方的协议处理。
4.7所规定的引风机试验项目必须有完整的试验报告或记录，转动件的材料与外购件的合格证明必须保存，保存期为5年。如用户需要提供检验结果时，可由供需双方商定。4.8每台风机须经制造厂技术检验部门检查合格并附有产品合格证方能出厂。4.9每台引风机的随机技术文件、成套供应设备由制造厂技术检验部门按明细表清点验收。4.10需方可以对引风机进行监制和部分或全部参与引风机的试验验收。需方参加的试验和验收项目日期及有关经济事宜在供需双方的合同中规定，4.11新研制的通风机样机型式试验必须经国家授权的质检机构检验合格后，方可鉴定、投产。5成套供应与保证
5.1供方应保证4.5.2所规定的性能极限偏差。5.2引风机成套供应范围与备件的项目、数量，由供需双方在合同中规定。5.3在需方遵守引风机的保管、使用、安装、运输等规定的条件下，供方保证引风机总的运转时间不少于8000h，保证期从发货日期起不超过18个月。5.4在保证期内，引风机因制造质量问题而发生损坏或不能正常工作时，供方应免费为需方修理或更换零件。
6标志、包装与运输
6.1标志
311
舒
JB/T4357-1999

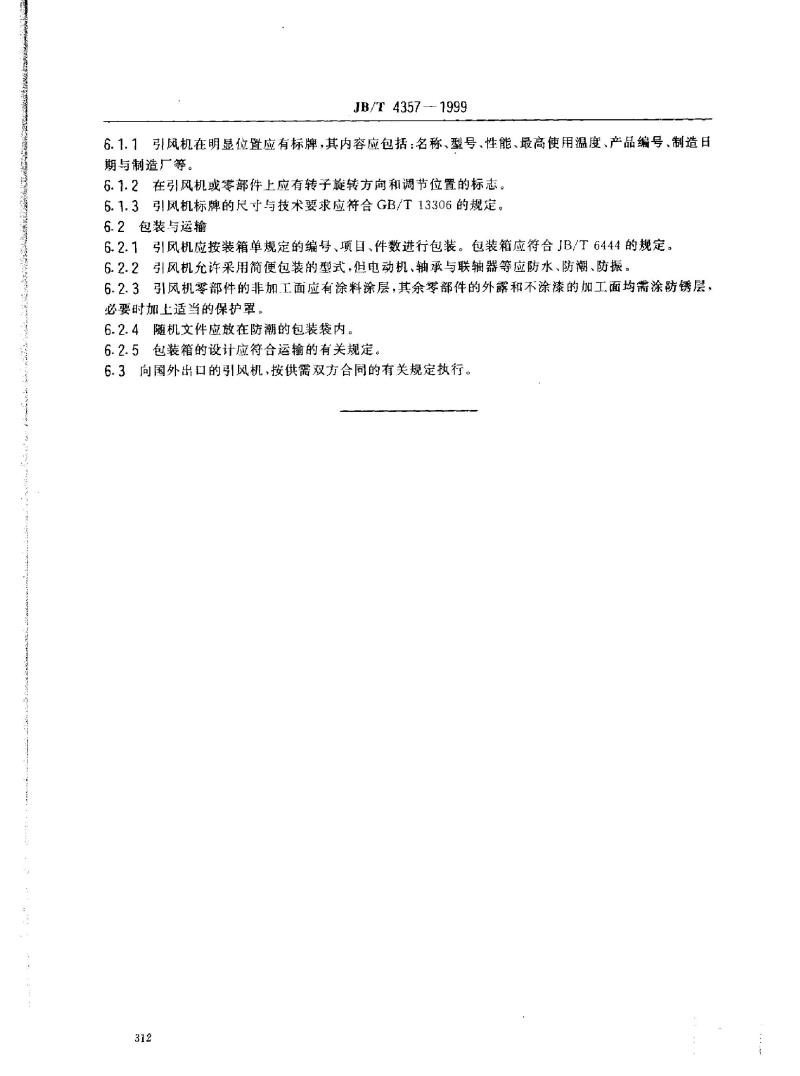

6.1.1引风机在明显位置应有标牌，其内容应包括：名称、型号、性能、最高使用温度、产品编号、制造日期与制造厂等。
6.1.2在引风机或零部件上应有转子旋转方向和调节位置的标志。6.1.3引风机标牌的尺寸与技术要求应符合GB/T13306的规定。6.2包装与运输
6.2.1引风机应按装箱单规定的编号、项目、件数进行包装。包装箱应符合JB/T6444的规定。6.2.2引风机允许采用简便包装的型式，但电动机、轴承与联轴器等应防水、防潮、防振6.2.3引风机零部件的非加工面应有涂料涂层，其余零部件的外露和不涂漆的加工面均需涂防锈层，必要时加上适当的保护罩。
6.2.4随机文件应放在防潮的包装袋内。6.2.5包装箱的设计应符合运输的有关规定。6.3向国外出口的引风机，按供需双方合同的有关规定执行。312
