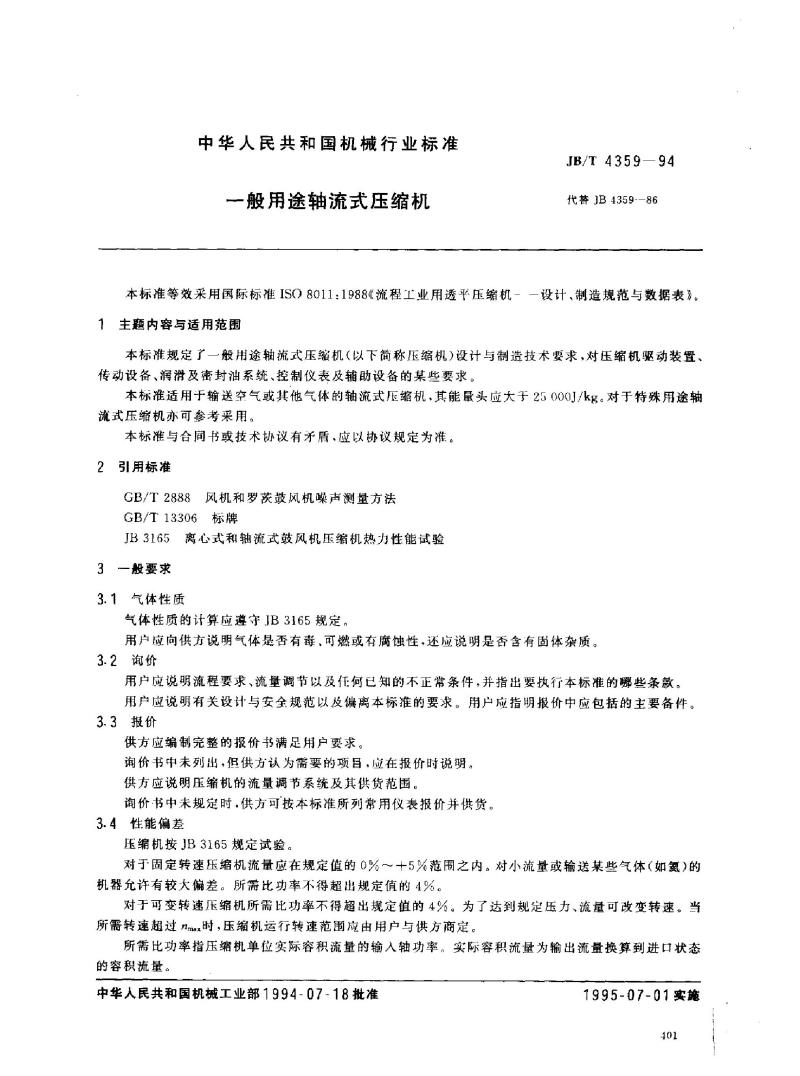

【机械行业标准(JB)】 一般用途轴流式压缩机

中华人民共和国机械行业标准
一般用途轴流式压缩机
本标准等效采用国际标准ISO 8011:1988《流程工业用透平压缩机设计、制造规范与数据表》。
1 主题内容与适用范围
JB/T 4359-94 代替 JB 4359-86。本标准规定了一般用途轴流式压缩机（以下简称压缩机）的设计与制造技术要求，对压缩机驱动装置、传动设备、润滑及密封油系统、控制仪表及辅助设备的相关要求亦有规定。适用于输送空气或其他气体的轴流式压缩机，其能量头应大于25000 J/kg。特殊用途压缩机亦可参考采用。本标准与合同或技术协议冲突时，以协议规定为准。

2 规范性引用文件
GB/T 2888 风机和罗茨鼓风机噪声测量方法
GB/T 13306 标牌
JB 3165 离心式和轴流式鼓风机压缩机热力性能试验
上述标准通过引用构成本标准条文，使用时应考虑最新版本。

3 一般要求
3.1 气体性质
气体性质计算应遵守JB 3165规定。用户应说明气体是否有毒、可燃或腐蚀性，并说明是否含有固体杂质。
3.2 询价
用户应说明流程要求、流量调节及已知异常情况，并指出应执行本标准的条款。用户应说明设计与安全规范及偏离本标准的要求，并指明报价中应包括的主要备件。
3.3 报价
供方应编制完整报价书满足用户要求。未列入询价书但供方认为必要的项目，应在报价中说明，并说明压缩机流量调节系统及供货范围。询价书未规定时，供方可按标准所列常用仪表报价并供货。
3.4 性能偏差
压缩机按JB 3165规定试验。固定转速压缩机流量偏差应在规定值的0%～+5%范围内，小流量或输送特定气体可允许更大偏差。所需比功率不得超出规定值的4%。可变转速压缩机为达到规定压力与流量可改变转速，超过最大转速时运行范围由用户与供方协定。所需比功率指压缩机单位实际容积流量的输入轴功率，实际容积流量为输出流量换算到进口状态的容积流量。输入轴功率指压缩机轴所需功率，不含外部传动损失，外部传动损失应在技术文件中说明。

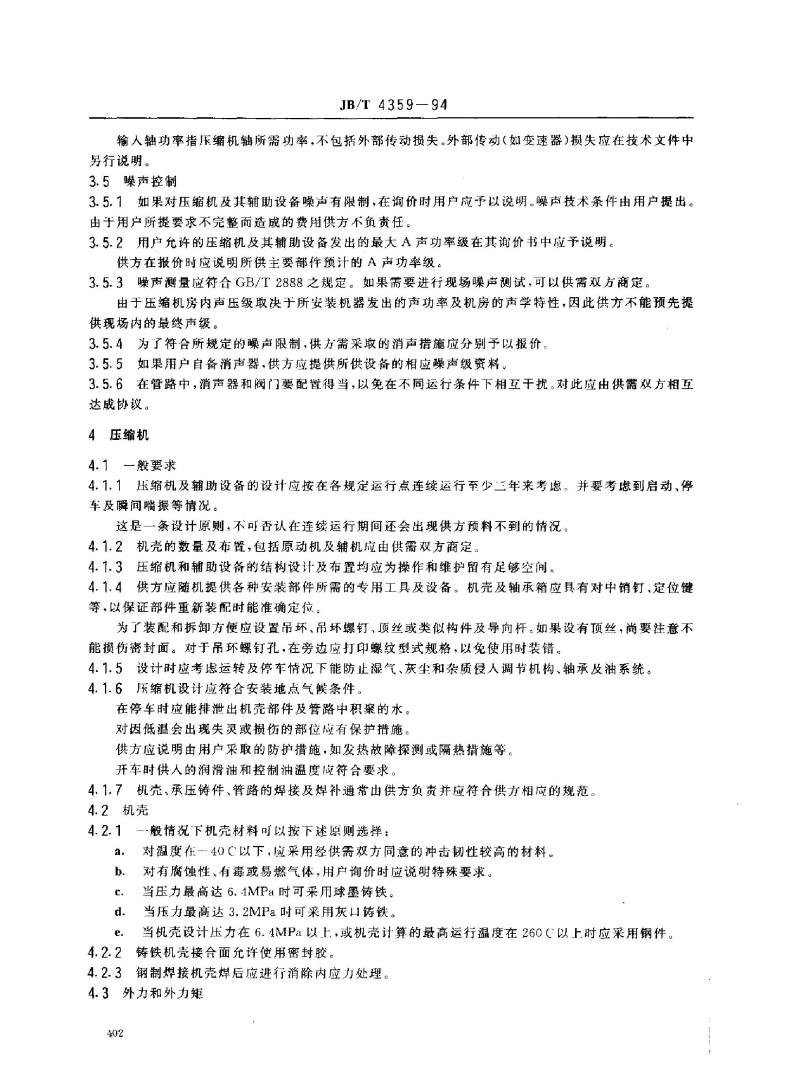

3.5 噪声控制
3.5.1 用户在询价时应说明压缩机及辅助设备的噪声限制。供方不对用户要求不完整造成的费用负责。
3.5.2 用户允许的最大A声功率级应在询价书中说明，供方在报价时应说明主要部件预计A声功率级。
3.5.3 噪声测量应符合GB/T 2888，如需现场测试，应由双方协定。机房内声压级取决于设备声功率及机房声学特性，供方无法预先提供现场最终声级。
3.5.4 供方采取的消声措施应分别报价。
3.5.5 用户自备消声器时，供方应提供相关噪声资料。
3.5.6 管路中消声器和阀门配置应避免不同运行条件下干扰，由双方达成协议。

4 压缩机
4.1 一般要求
4.1.1 压缩机及辅助设备的设计应保证在各规定运行点连续运行至少三年，并考虑启动、停车及瞬间喘振等情况。
4.1.2 机壳数量及布置，包括原动机及辅机，由双方商定。此内容来自标准下载网
4.1.3 压缩机和辅助设备的结构设计及布置应留有足够操作和维护空间。
4.1.4 供方应提供安装部件所需专用工具及设备，机壳及轴承箱应设对中销钉、定位键，保证部件重新装配准确。为方便装配与拆卸应设置吊环、吊螺钉、顶丝或导向杆，顶丝应避免损伤密封面。吊环螺钉孔旁应标注螺纹规格。
4.1.5 设计应防止运转及停车时湿气、灰尘及杂质侵入调节机构、轴承及油系统。
4.1.6 压缩机设计应符合安装地点气候条件，停车时能排除机壳及管路中积水。低温可能失灵或损伤的部位应有保护措施，用户应提供防护说明，润滑油和控制油温度应符合要求。
4.1.7 机壳、承压铸件、管路焊接及焊补由供方负责，应符合相应规范。

4.2 机壳
4.2.1 机壳材料选择原则：
a. 温度低于-40℃时，应采用经双方同意的冲击韧性较高材料。腐蚀性、有毒或易燃气体需用户说明特殊要求。
b. 压力最高达6.4 MPa时可采用球墨铸铁。
c. 压力最高达3.2 MPa时可采用灰口铸铁。
d. 机壳设计压力超过6.4 MPa或最高运行温度超过260℃时，应选用耐高温材料。
