【机械行业标准(JB)】 电站锅炉离心送风机和引风机

JB/T 4358-1999

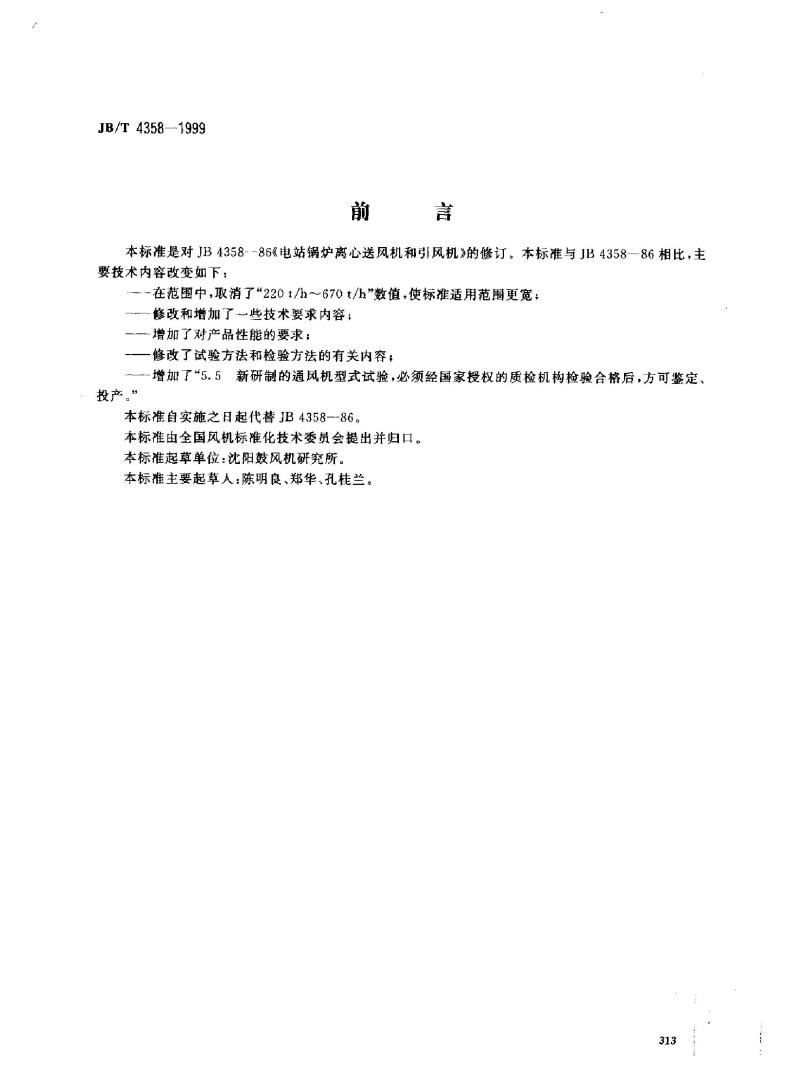

前言
本标准是对JB 4358-86《电站锅炉离心送风机和引风机》的修订。主要技术内容包括：取消了“220t/h～670t/h”的范围限制，使标准适用范围更宽；修改和增加了一些技术要求内容；增加了对产品性能的要求；修改了试验方法和检验方法；增加“5.5 新研制的通风机型式试验，必须经国家授权质检机构检验合格后方可鉴定投产”。本标准自实施之日起代替JB 4358-86，由全国风机标准化技术委员会提出并归口，起草单位为沈阳鼓风机研究所，主要起草人陈明良、郑华、孔桂兰。

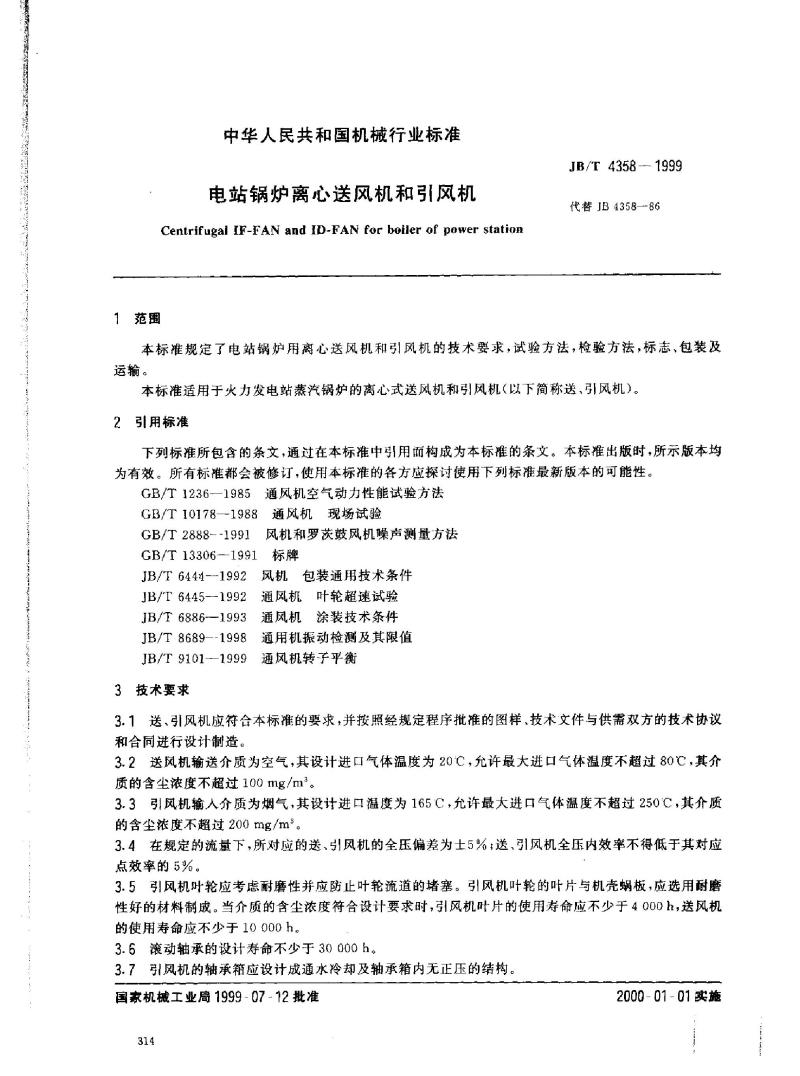

1 范围
本标准规定了电站锅炉用离心送风机和引风机（以下简称送、引风机）的技术要求、试验方法、检验方法、标志、包装及运输。本标准适用于火力发电站蒸汽锅炉的离心式送风机和引风机。

2 规范性引用文件
GB/T 1236-1985 通风机空气动力性能试验方法
GB/T 10178-1988
GB/T 2888-1991
GB/T 13306-1991
JB/T 6444-1992
JB/T 6445-1992
JB/T 6886-1993 风机涂装技术条件
JB/T 8689-1998 通用机振动检测及限值
JB/T 9101-1999 通风机转子平衡
上述标准通过引用构成本标准的条文，使用时应考虑最新版本。

3 技术要求
3.1 送、引风机应符合本标准要求，并按经批准的图样、技术文件及供需双方技术协议和合同进行设计制造。
3.2 送风机输送空气，设计进口温度为20℃，最大不超过80℃，含尘浓度不超过100 mg/m³。
3.3 引风机输送烟气，设计进口温度为165℃，最大不超过250℃，含尘浓度不超过200 mg/m³。
3.4 在规定流量下，全压偏差为±5%；全压内效率不得低于对应点效率的95%。
3.5 引风机叶轮应考虑耐磨性并防止流道堵塞，叶轮与机壳蜗板选用耐磨材料。引风机叶片使用寿命不少于4000h，送风机不少于10000h。
3.6 滚动轴承设计寿命不少于30000h。免费标准bzxz.net
3.7 引风机轴承箱应设计为通水冷却且内部无正压结构。

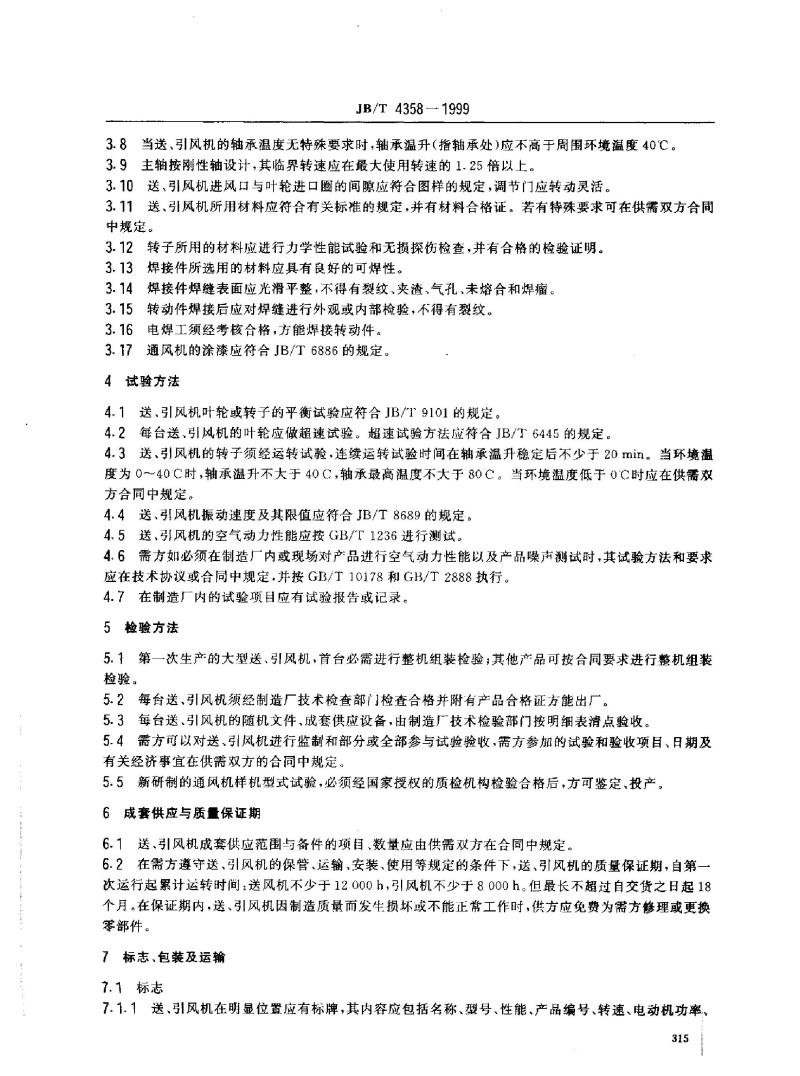

3.8 当轴承温度无特殊要求时，轴承温升不高于周围环境温度40℃。
3.9 主轴为刚性轴设计，临界转速应大于最大使用转速的1.25倍。
3.10 进风口与叶轮进口圈间隙应符合图样规定，调节门应灵活。
3.11 所用材料应符合相关标准并附材料合格证，特殊要求可在合同中规定。
3.12 转子材料应进行力学性能试验和无损探伤检查，并附合格证明。
3.13 焊接件材料应具有良好可焊性，焊缝表面应光滑平整，无裂纹、夹渣、气孔、未熔合或焊瘤。
3.14 转动件焊接后须进行外观或内部检验，不得有裂纹。
3.15 电焊工须考核合格方能焊接转动件。
3.16 通风机涂漆应符合JB/T 6886规定。

4 试验方法
4.1 叶轮或转子平衡试验应符合JB/T 9101规定。
4.2 每台叶轮应做超速试验，方法应符合JB/T 6445规定。
4.3 转子须经运转试验，连续运转时间在轴承温升稳定后不少于20min。环境温度0～40℃时，轴承温升不超过40℃，最高温度不超过80℃。环境温度低于0℃时由合同规定。
4.4 振动速度及限值应符合JB/T 8689规定。
4.5 空气动力性能应按GB/T 1236测试。
4.6 若需方在制造厂或现场对产品进行空气动力性能及噪声测试，其方法和要求应在技术协议或合同中规定，并按GB/T 10178和GB/T 2888执行。
