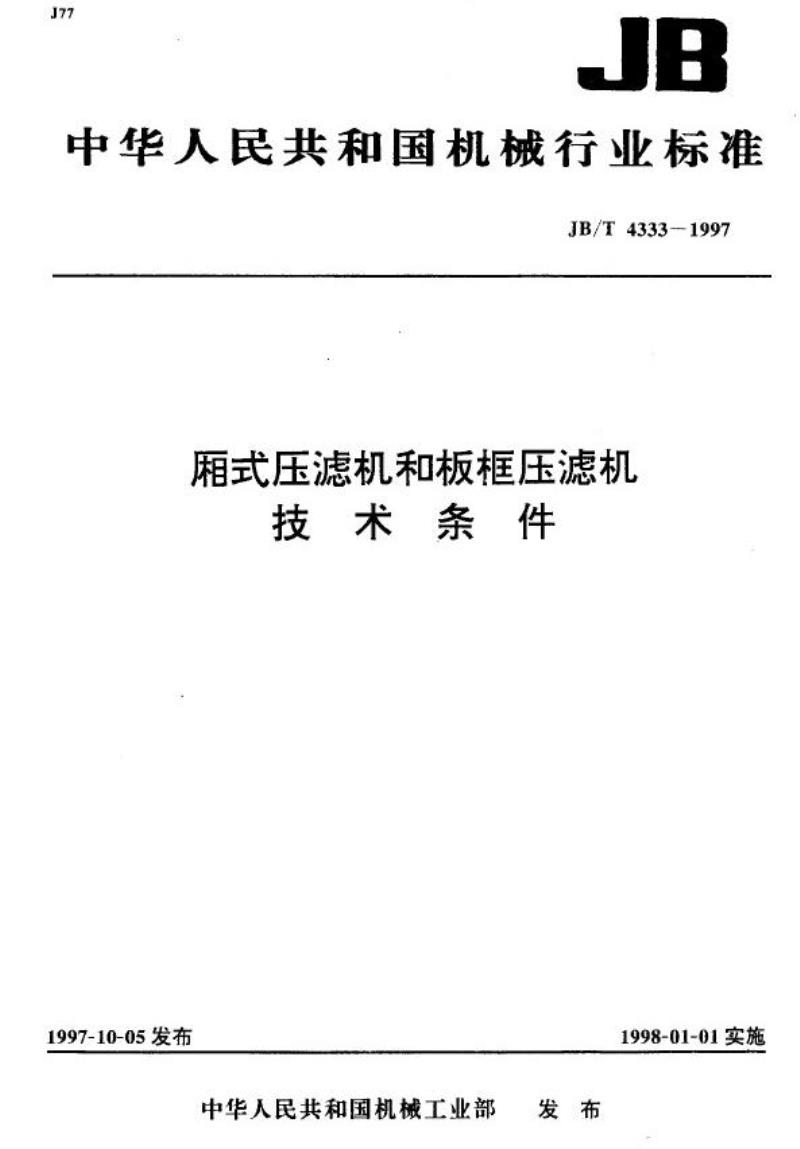

【机械行业标准(JB)】 厢式压滤机和板框压滤机 技术条件

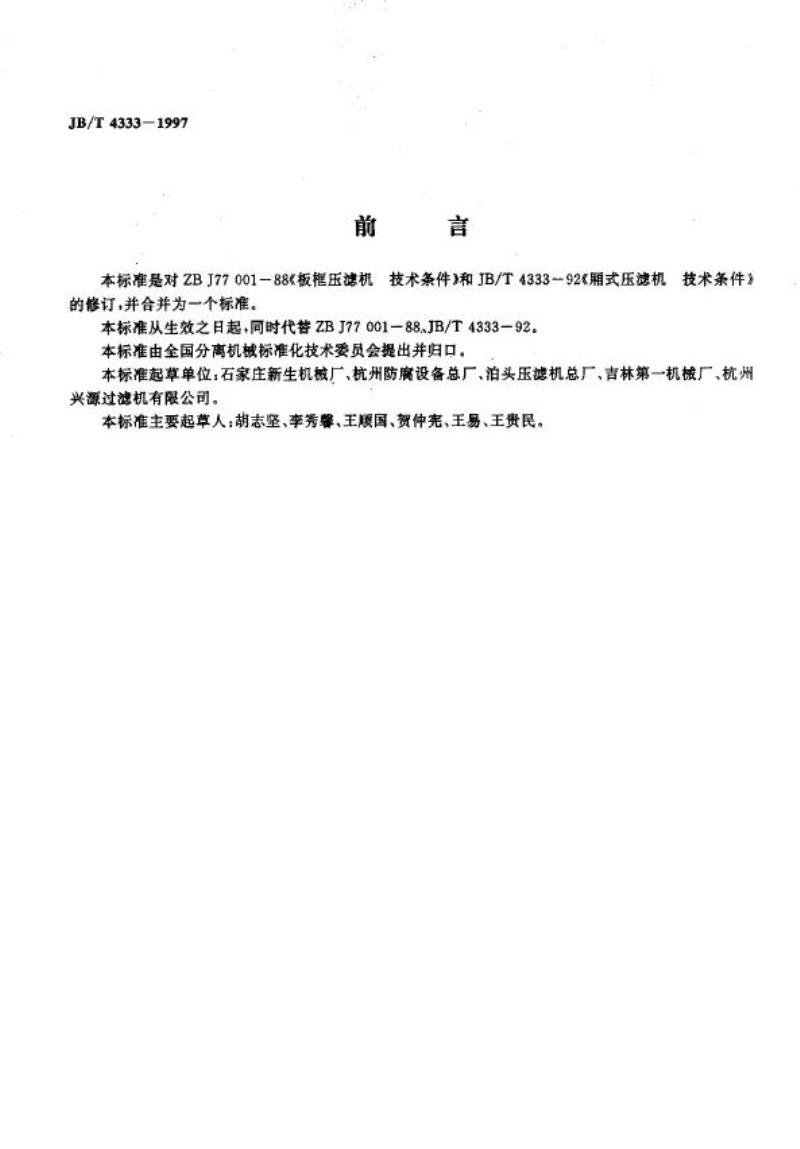

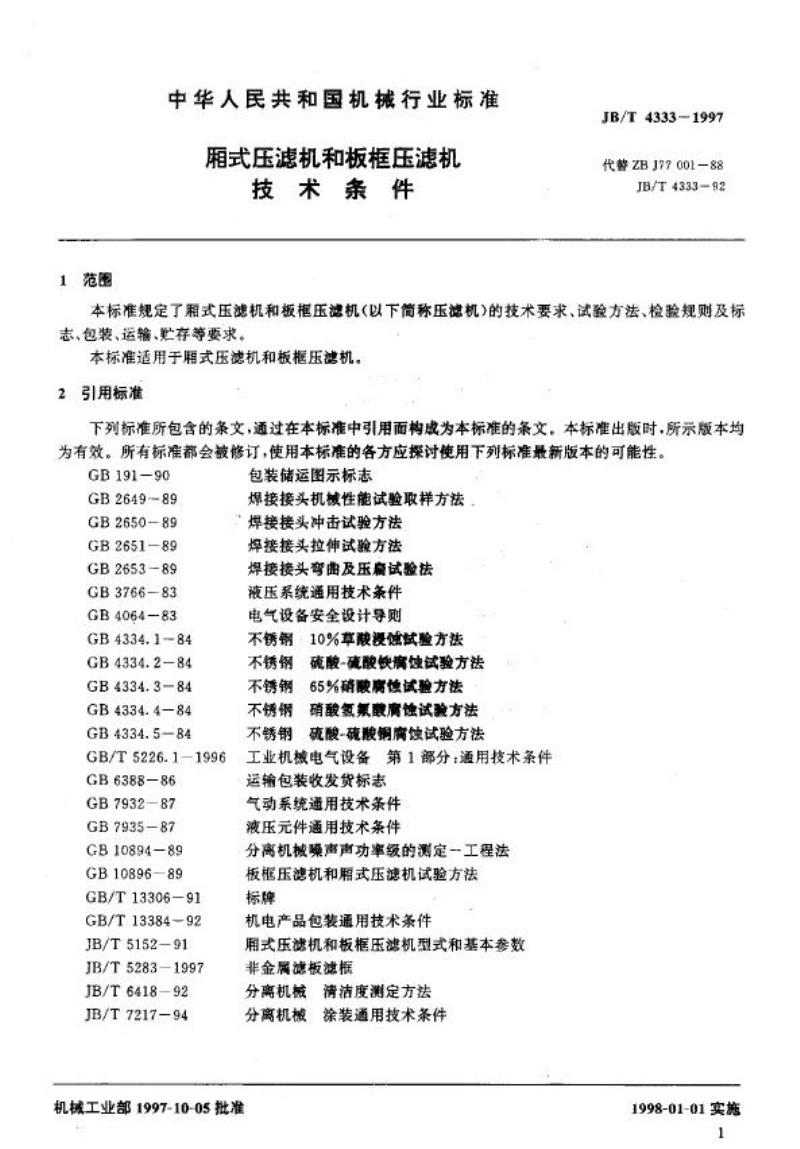

JB/T 4333-1997 前言 本标准是对ZBJ77001-88《板框压滤机技术条件》和JB/T4333-92《厢式压滤机技术条件》的修订，并合并为一个标准。本标准自生效之日起，代替上述两个标准。本标准由全国分离机械标准化技术委员会提出并归口，起草单位包括石家庄新生机板厂、杭州防腐设备总厂、泊头压滤机总厂、青林第一机械厂及杭州兴源过滤机有限公司。主要起草人：胡志坚、李秀馨、王顺国、贺仲宪、王易、王贵民。 1 范围 本标准规定了厢式压滤机和板框压滤机（以下简称压滤机）的技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。本标准适用于厢式压滤机和板框压滤机。 2 规范性引用文件 下列标准的条文通过在本标准中引用而构成本标准条文。出版时所示版本均为有效，使用本标准的各方应考虑使用最新版本： GB 191-90, GB 2649-89, GB 2650-89, GB 2651-89, GB 2653-89, GB 3766-83, GB 4064-83, GB 4334.1-84, GB 4334.2-84, GB 4334.3-84, GB 4334.4-84, GB 4334.5-84, GB/T 5226.1-1996, GB 6388-86, GB 7932-87, GB 7935-87, GB 10894-89, GB 10896-89, GB/T 13306-91, GB/T 13384-92, JB/T 5152-91, JB/T 5283-1997, JB/T 6418-92, JB/T 7217-94。 3 定义 进料板：压滤机进料孔、洗涤孔、排液孔等不在止推板上的板状零件，专用于进料、进水或排液功能。 4 技术要求 4.1 基本要求 压滤机的设计和制造应符合本标准及JB/T 5152的规定，并按经批准的图样和技术文件制造。如用户有特殊要求，应按双方协议执行。 4.2 整机性能要求 4.2.1 滤室应严密，以1.25倍过滤压力进行水压试验，并保持5分钟，压紧面无喷射现象，允许因过滤介质毛细作用产生微渗漏，其他密封处不得泄漏。 4.2.2 以1.25倍压紧压力压紧5分钟，受压零部件无裂纹和明显变形。 4.2.3 自动压滤机空运转时的噪声（声功率级）不大于105 dB(A)。 4.2.4 液压和气动系统要求： a) 液压系统符合GB 3766规定； b) 气动系统符合GB 7932规定； c) 液压元件符合GB 7935规定； d) 液压压紧装置应进行密封性试验，20分钟内压力降不超过试验压力的10%； e) 液压系统清洁度不大于60 mg/L。 4.2.5 滤板、滤框间在不加垫物情况下，经压紧压力压紧后的间隙要求：滤板尺寸<1000 mm×1000 mm不大于0.25 mm，滤板尺寸≥1000 mm×1000 mm不大于0.35 mm。 4.2.6 装有无端过滤带的压滤机，工作速度下滤带跑偏量不大于30 mm。 4.2.7 压滤机的控制系统、压紧装置、滤板移动装置、滤布清洗装置及卸料装置应工作灵活、可靠。 4.3 安全、卫生要求 4.3.1 易触及的传动机构应装安全防护装置，并用红色标识标明。
