【机械行业标准(JB)】 电工专用设备 球墨铸铁件通用技术条件

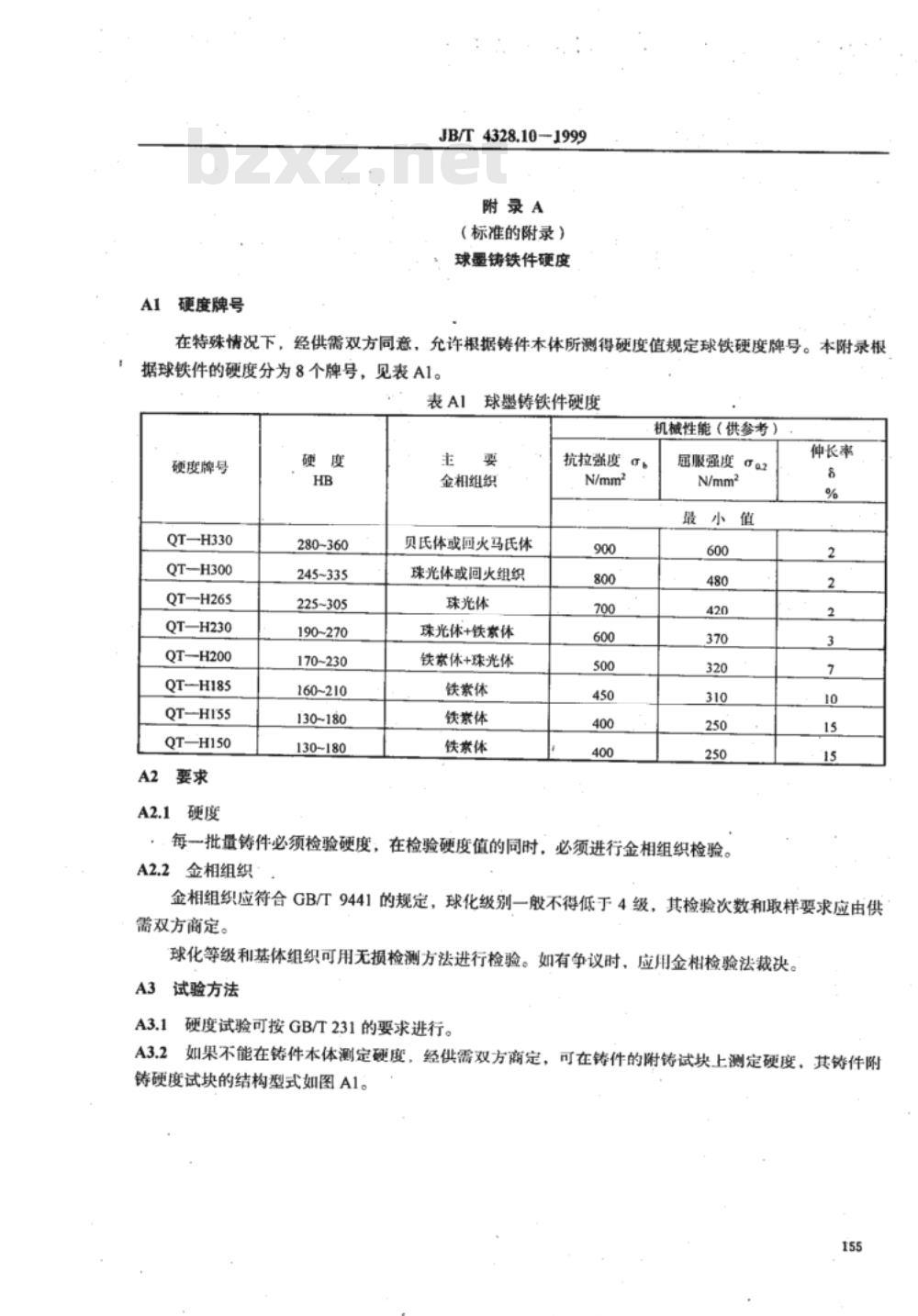

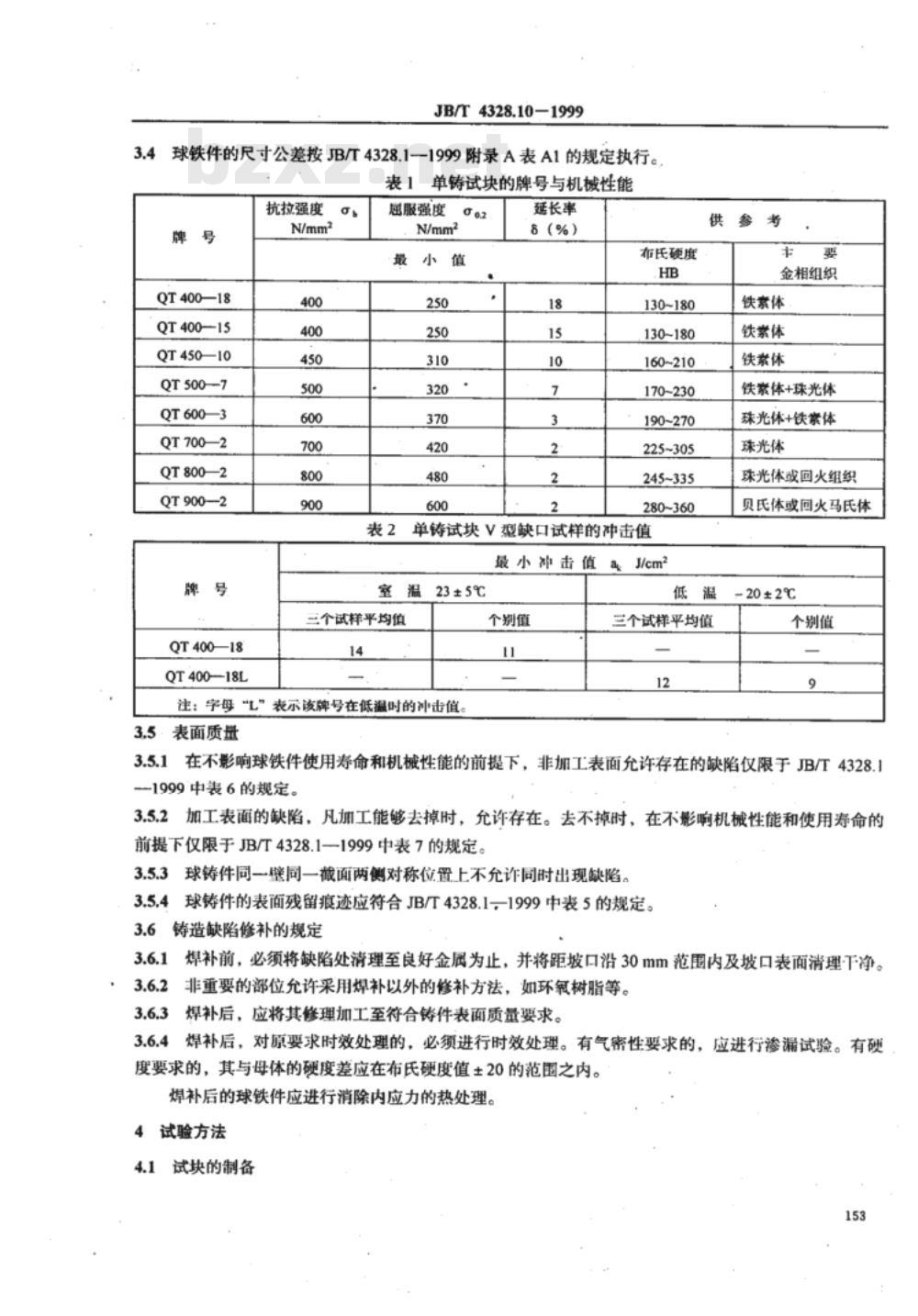

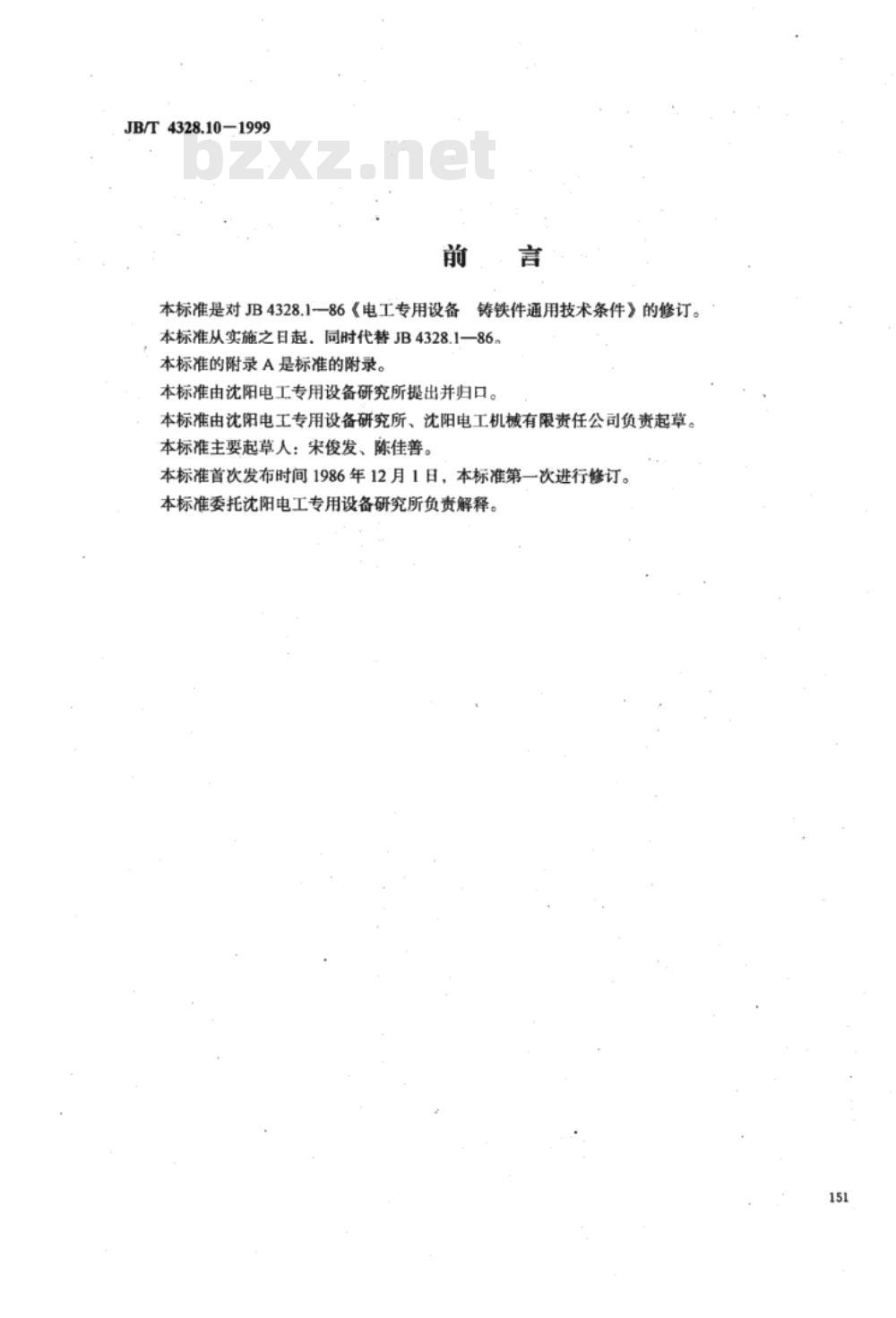

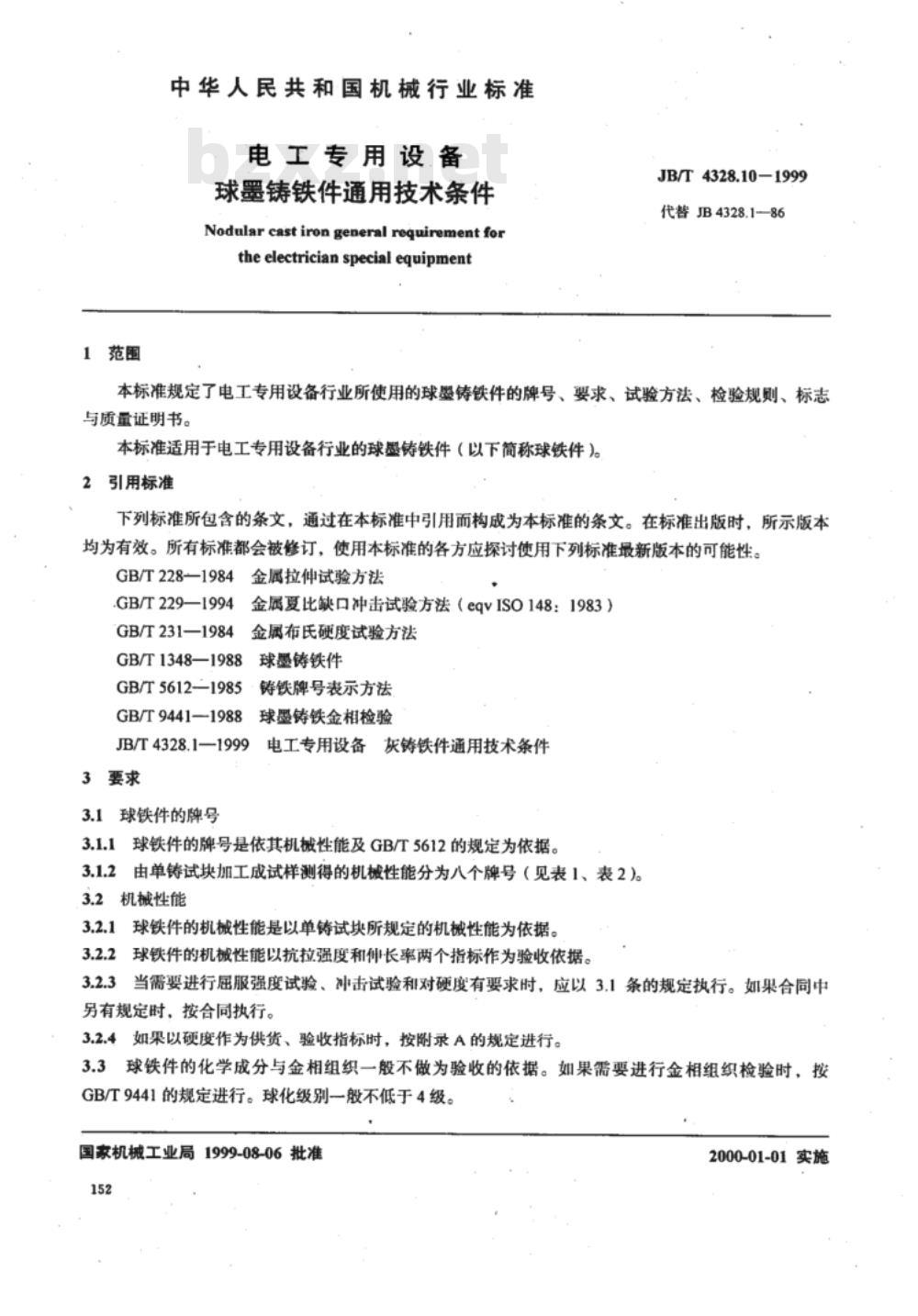

JB/T4328.10-1999 前言 本标准是对JB4328.1-1986《电工专用设备铸铁件通用技术条件》的修订，自实施之日起代替JB4328.1-1986，附录A为标准附录。本标准由沈阳电工专用设备研究所提出并归口，由沈阳电工专用设备研究所和沈阳电工机械有限责任公司负责起草，主要起草人：米俊发、陈佳善。首次发布时间1986年12月1日，本标准第一次修订，解释由沈阳电工专用设备研究所负责。 1 范围 本标准规定了电工专用设备行业使用的球墨铸铁件的牌号、要求、试验方法、检验规则、标志与质量证明书，适用于电工专用设备行业的球墨铸铁件（以下简称球铁件）。 2 规范性引用文件 下列标准所包含条文通过引用构成本标准条文，出版时版本有效，使用本标准各方应探讨使用最新版本的可能性：GB/T228-1984 金属拉伸试验方法、GB/T229-1994 金属夏比缺口冲击试验方法（eqv ISO148:1983）、GB/T231-1984 金属布氏硬度试验方法、GB/T1348-1988 球墨铸铁件、GB/T5612-1985 铸铁牌号表示方法、GB/T9441-1988、JB/T4328.1-1999。 3 要求 3.1 球铁件的牌号 3.1.1 球铁件牌号依据机械性能及GB/T5612规定确定。3.1.2 单铸试块加工成试样测得的机械性能分为八个牌号（见表1、表2）。 3.2 机械性能 3.2.1 球铁件机械性能以单铸试块规定的机械性能为依据。3.2.2 以抗拉强度和伸长率作为验收依据。3.2.3 屈服强度试验、冲击试验及硬度要求按3.1条规定执行，合同另有规定按合同执行。3.2.4 硬度作为供货或验收指标时，按附录A规定执行。 3.3 化学成分与金相组织 3.3.1 一般不作为验收依据，如需金相组织检验，按GB/T9441规定进行。3.3.2 球化级别一般不低于4级。 3.4 尺寸公差 球铁件尺寸公差按JB/T4328.1-1999附录A表A1规定执行。 3.5 表面质量 3.5.1 非加工表面允许缺陷按JB/T4328.1-1999表6规定，前提是不影响使用寿命和机械性能。3.5.2 加工表面缺陷可去除时应去掉，去不掉时仅限于JB/T4328.1-1999表7规定范围。3.5.3 同一截面两侧对称位置不得同时出现缺陷。3.5.4 表面残留痕迹应符合JB/T4328.1-1999表5规定。3.6 铸造缺陷修补 3.6.1 焊补前必须将缺陷清理干净。3.6.2 焊补应符合焊接工艺及材料要求。3.6.3 修补后应检验焊接质量，保证机械性能。3.6.4 不得影响球铁件整体使用性能。
