【机械行业标准(JB)】 落地铣镗床 主轴端部 主轴端面键尺寸

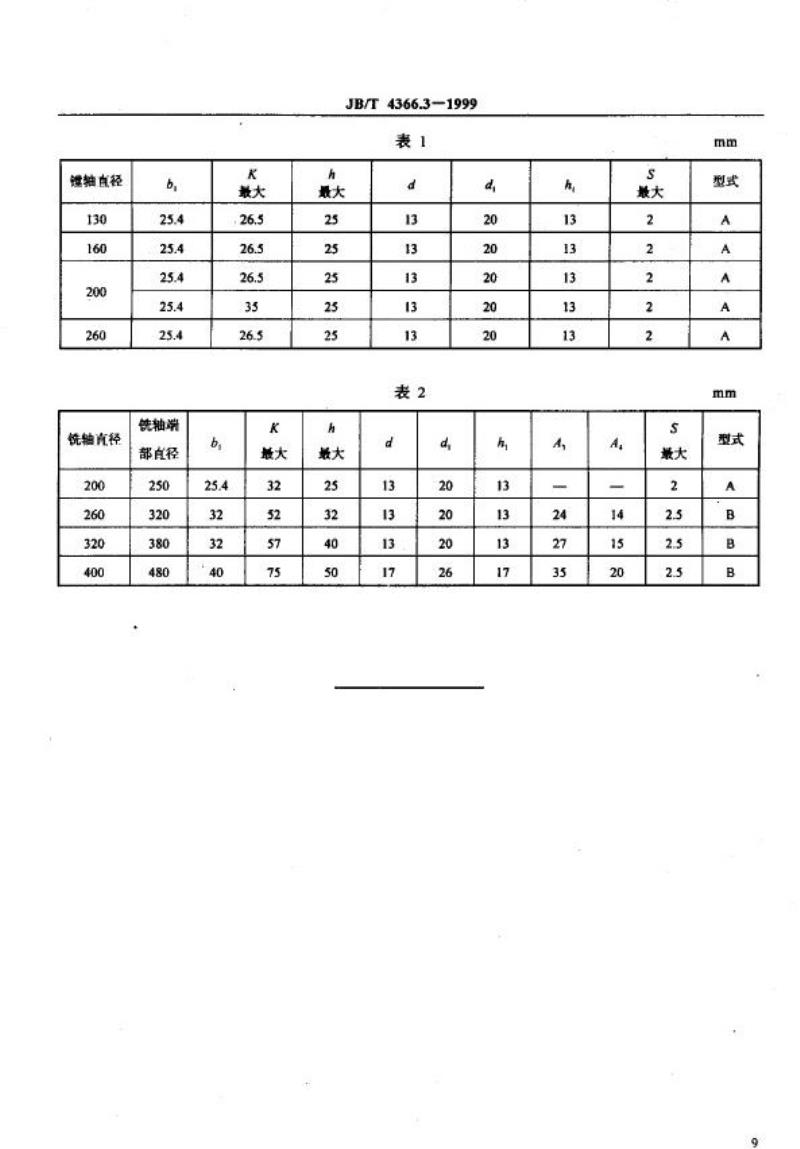

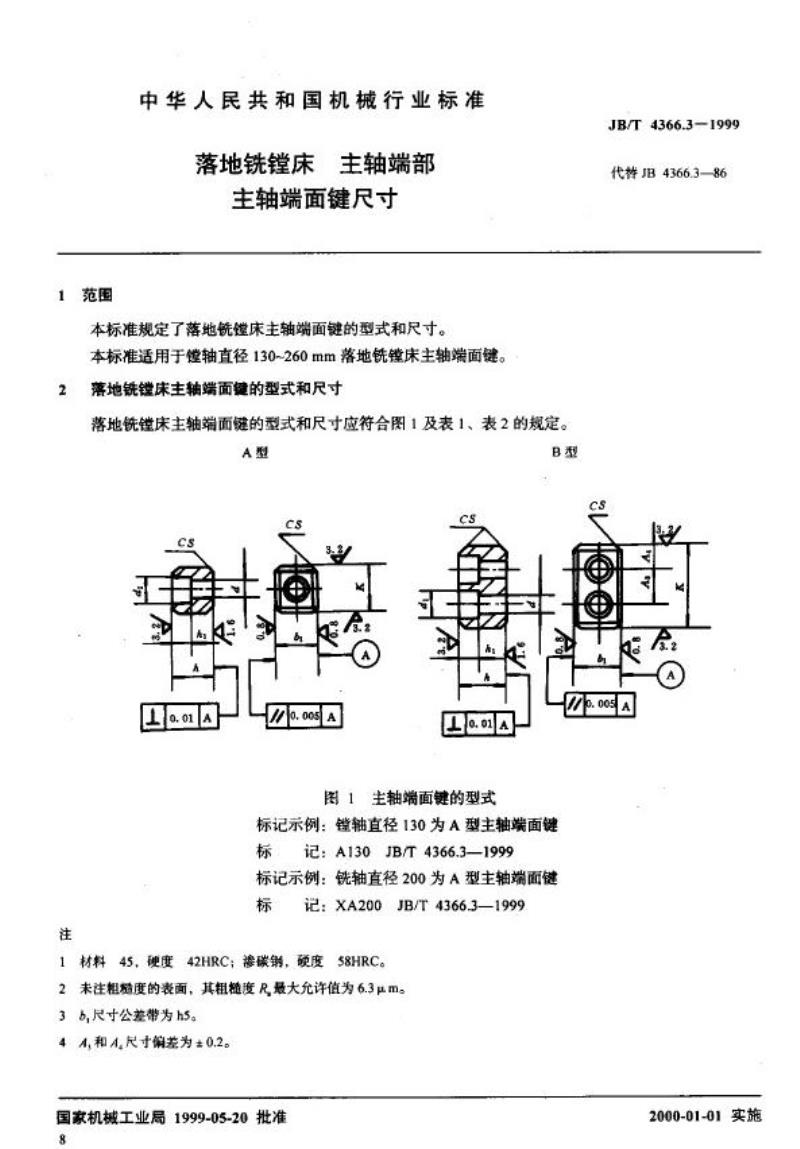

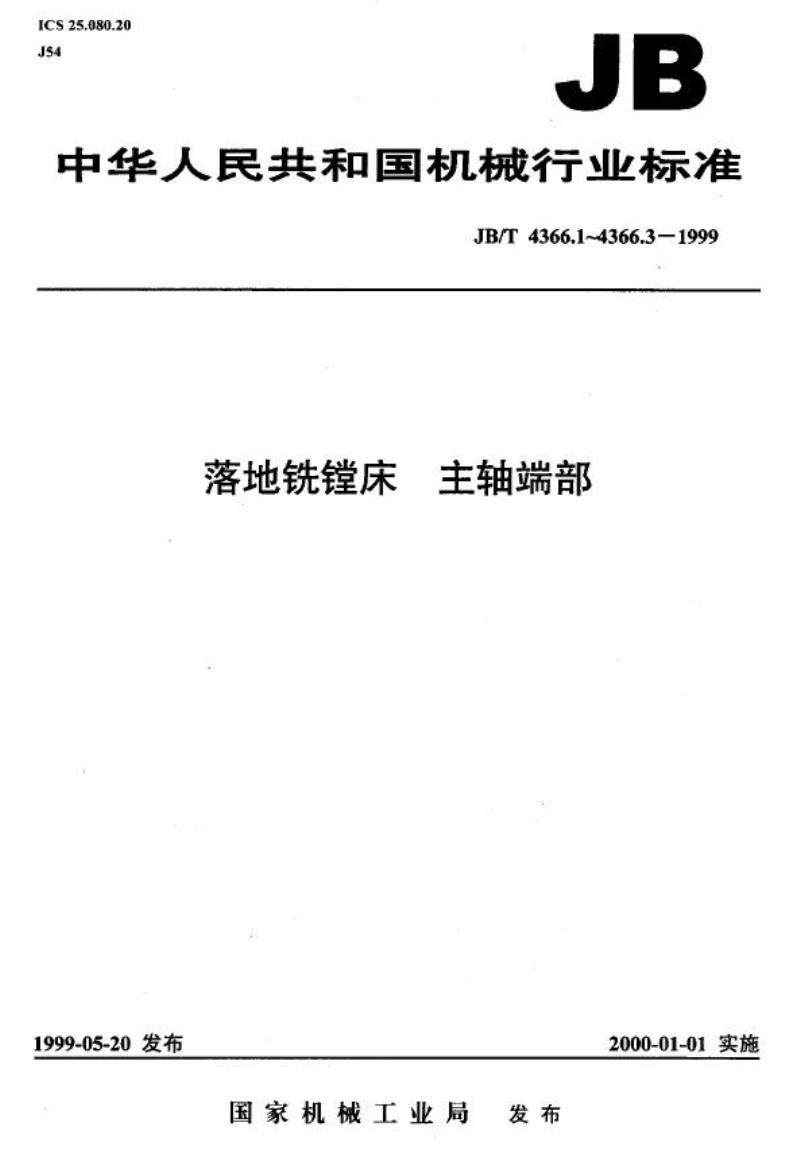

中华人民共和国机械行业标准 JB/T4366.1~4366.3-1999 落地铣镗床 主轴端部 1999-05-20发布，2000-01-01实施，国家机械工业局发布。 1 范围 本标准规定了落地铣镗床主轴端面键的型式和尺寸。本标准适用于镗轴直径130~260mm和铣轴直径200~400mm的落地铣镗床主轴端面键。落地铣镗床主轴端面键的型式和尺寸应符合图1及表1、表2的规定。 2 型式 - A型主轴端面键标记示例：镗轴直径130为A130JB/T4366.3—1999，铣轴直径200为XA200JB/T4366.3—1999。 - B型主轴端面键。 3 材料与硬度 - 主轴端面键材料为45号钢，硬度42HRC。 - 渗碳销硬度58HRC。 4 表面粗糙度与公差 - 未注表面粗糙度R最大允许值为6.3μm。 - b尺寸公差带为h5。 - 尺寸偏差为±0.2。 5 主轴端面键尺寸（单位：mm） 镗轴直径: 130, 160, 200, 260 铣轴直径: 200, 260, 320, 400 铣轴端部直径: 250, 320, 380, 480 b: 25.4, 32, 32, 40 K最大: 26.5, 26.5, 26.5, 35 A最大: 25, 32, 40, 50 d: 13, 13, 13, 17 D: 20, 20, 20, 26 S最大: 2, 2.5, 2.5, 2.5 6 型式与尺寸对应 - 型式A: 适用于镗轴及铣轴各规格。 - 型式B: 适用对应规格如表2所示。
