【机械行业标准(JB)】 落地铣镗床 精度检验

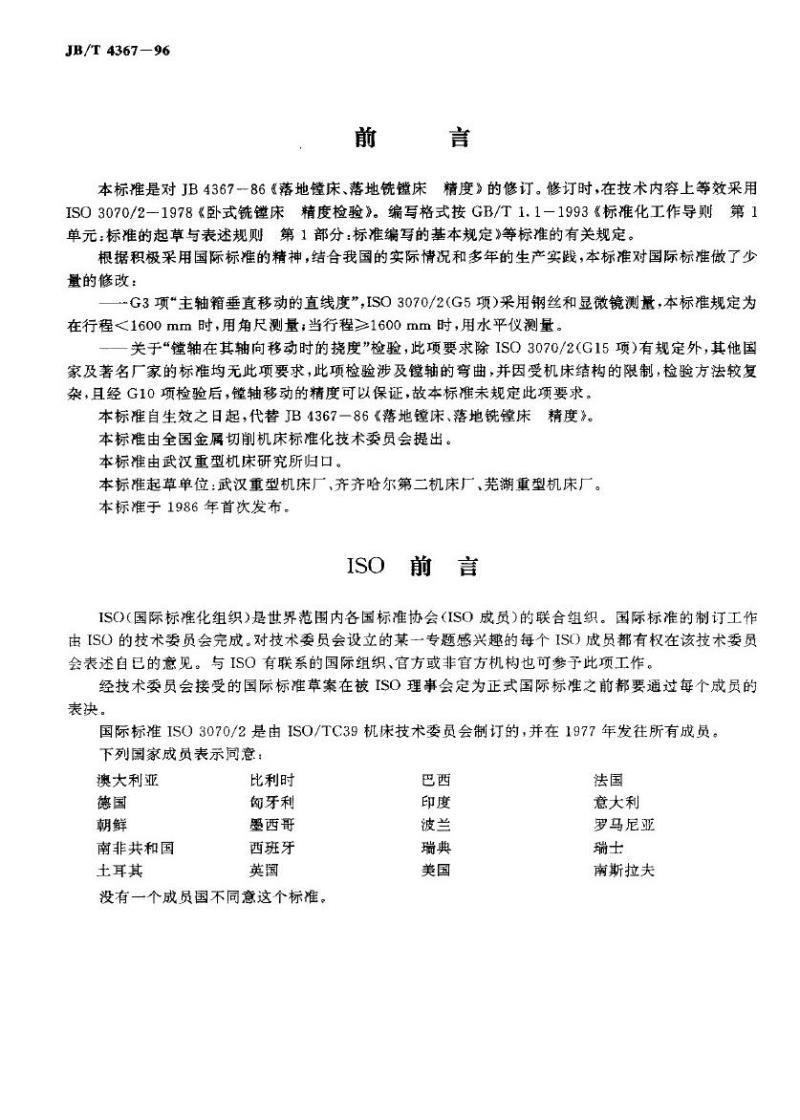

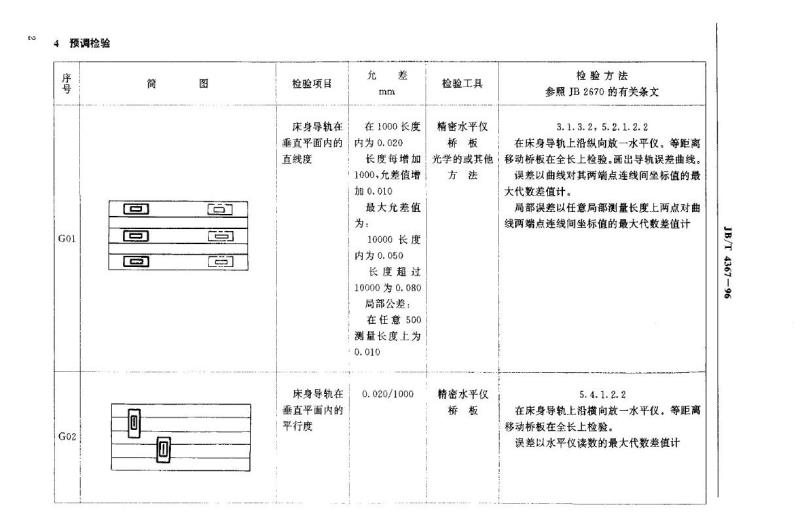

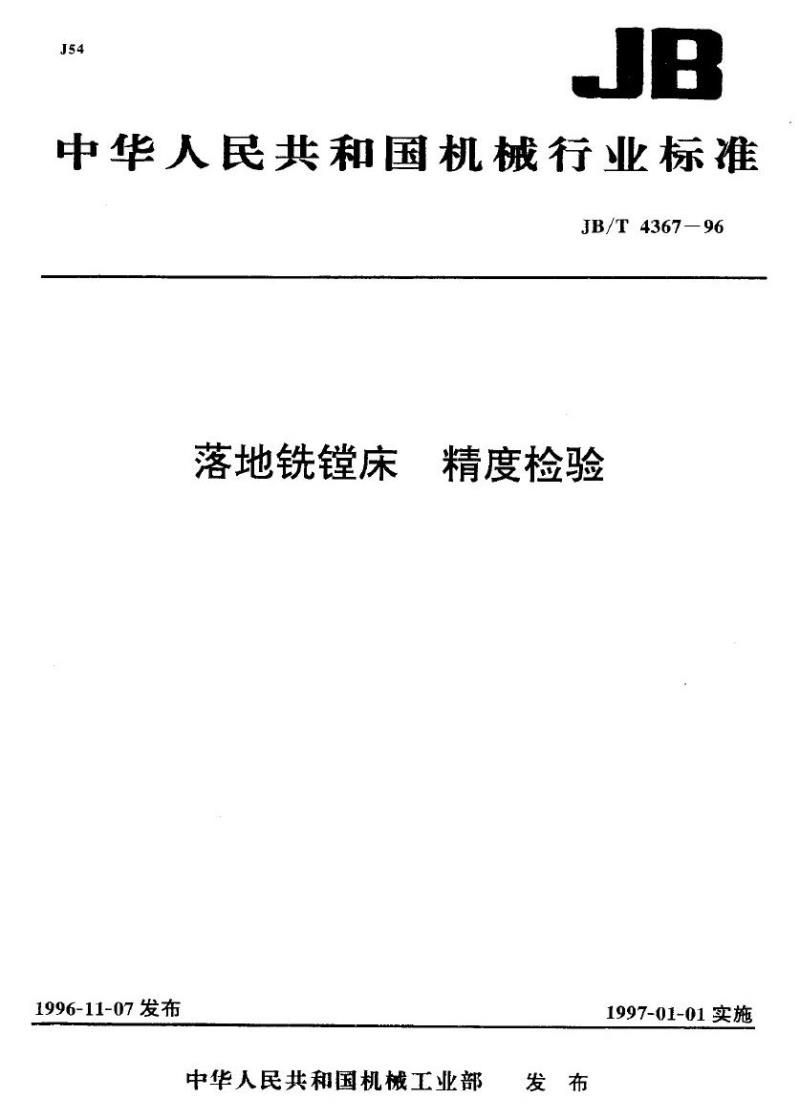

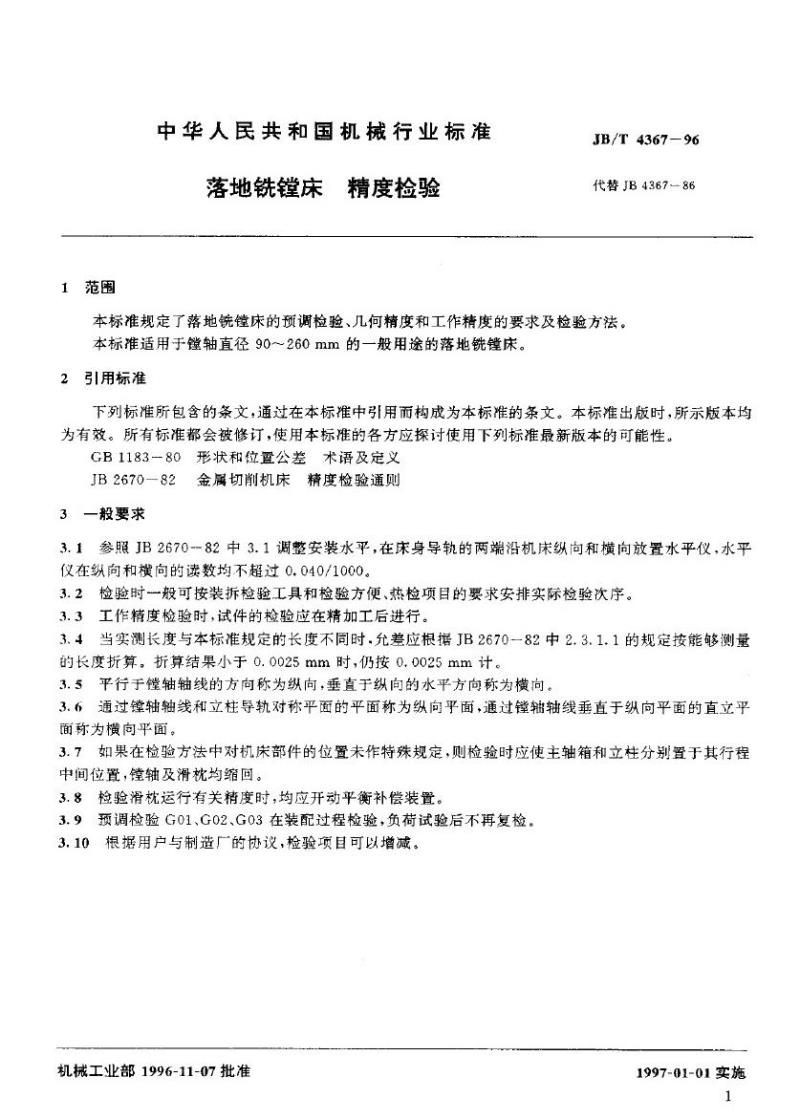

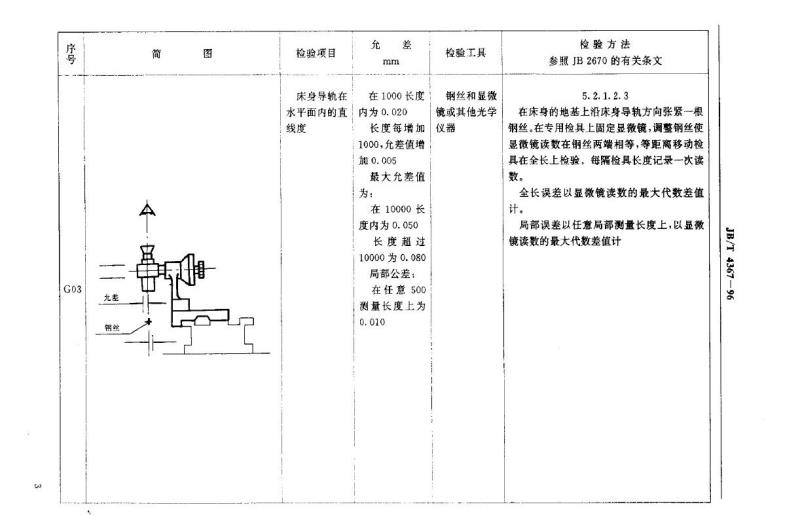

中华人民共和国机械行业标准 JB/T 4367-96 落地铣镗床 精度检验 1996-11-07发布，1997-01-01实施，中华人民共和国机械工业部发布。 前言 本标准是对JB4367-86《落地镗床、落地铣镗床精度》的修订。在技术内容上等效采用ISO3070/2-1978《卧式铣镗床精度检验》。标准编写格式遵循GB/T1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》。结合我国实际情况和生产实践，对国际标准做了少量修改： - 主轴箱垂直移动的直线度检验，行程<1600mm时用角尺测量，行程≥1600mm时用水平仪测量。 - 镗轴轴向移动挠度检验未规定，因机床结构限制及复杂性，且经其他检验后精度可保证。 本标准自生效之日起，代替JB4367-86《落地镗床、落地铣镗床精度》。本标准由全国金属切削机床标准化技术委员会提出，武汉重型机床研究所归口，起草单位包括武汉重型机床厂、齐齐哈尔第二机床厂、芜湖重型机床厂。 ISO前言 ISO（国际标准化组织）由各国标准协会组成，ISO成员可对技术委员会工作表述意见，国际标准草案需经成员表决后才成为正式标准。国际标准ISO3070/2由ISO/TC39机床技术委员会制订，1977年发至所有成员国，未有成员国反对。 1 范围 本标准规定了落地铣镗床的预调检验、几何精度和工作精度要求及检验方法，适用于轴直径90～260mm的一般用途落地铣镗床。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文： - GB1183-80 形状和位置公差术语及定义 - JB2670-82 金属切削机床精度检验通则 3 一般要求 3.1 参照JB2670-82中3.1调整安装水平，床身导轨两端沿机床纵向和横向放置水平仪，读数不超过0.040/1000。 3.2 检验次序可根据装拆检验工具、热检项目及检验方便安排。 3.3 工作精度检验应在试件精加工后进行。 3.4 当实测长度与标准规定长度不符，允差按JB2670-82 2.3.1.1折算，折算结果小于0.0025mm时仍按0.0025mm计。 3.5 平行于镗轴轴线为纵向，垂直为横向。 3.6 纵向平面为通过镗轴轴线和立柱导轨对称平面的平面，横向平面为垂直于纵向的直立平面。 3.7 检验方法未作特殊规定时，主轴箱和立柱置于行程中间位置，镗轴及滑枕均缩回。 3.8 检验滑枕运行精度时，应开动平衡补偿装置。 3.9 预调检验G01、G02、G03在装配过程进行，负荷试验后不复检。 3.10 检验项目可根据用户与制造厂协议增减。 4 预调检验 检验项目及允许误差如下： - 床身导轨在垂直平面内的直线度：1000mm长度内0.020mm，每增加1000mm允差增加0.010mm，最大允许值10000mm内为0.050mm，超过10000mm为0.080mm，局部公差任意500mm长度为0.010mm。 - 检验工具：精密水平仪、桥板、光学或其他方法。
