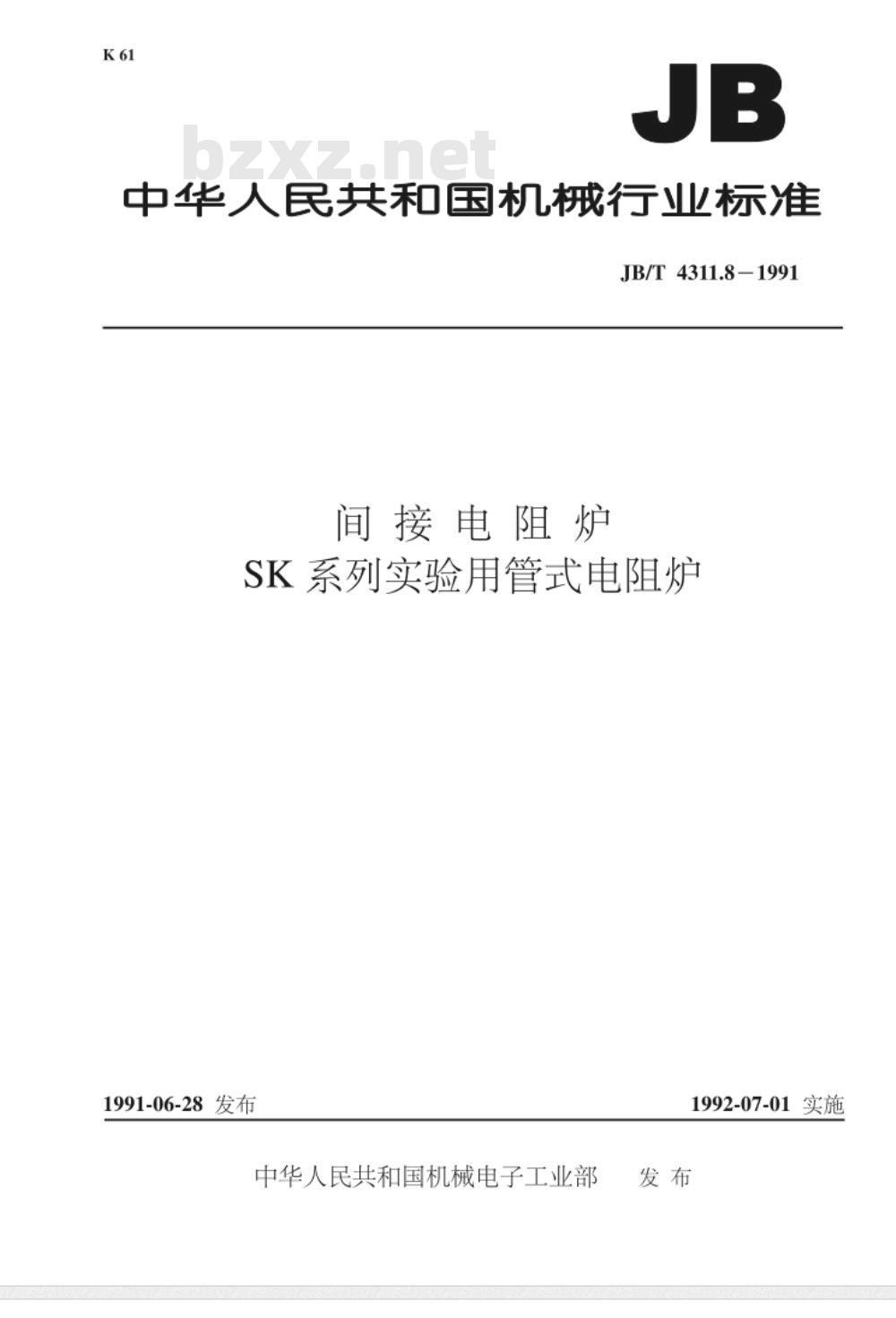

【机械行业标准(JB)】 间接电阻炉 SK系列实验用管式电阻炉

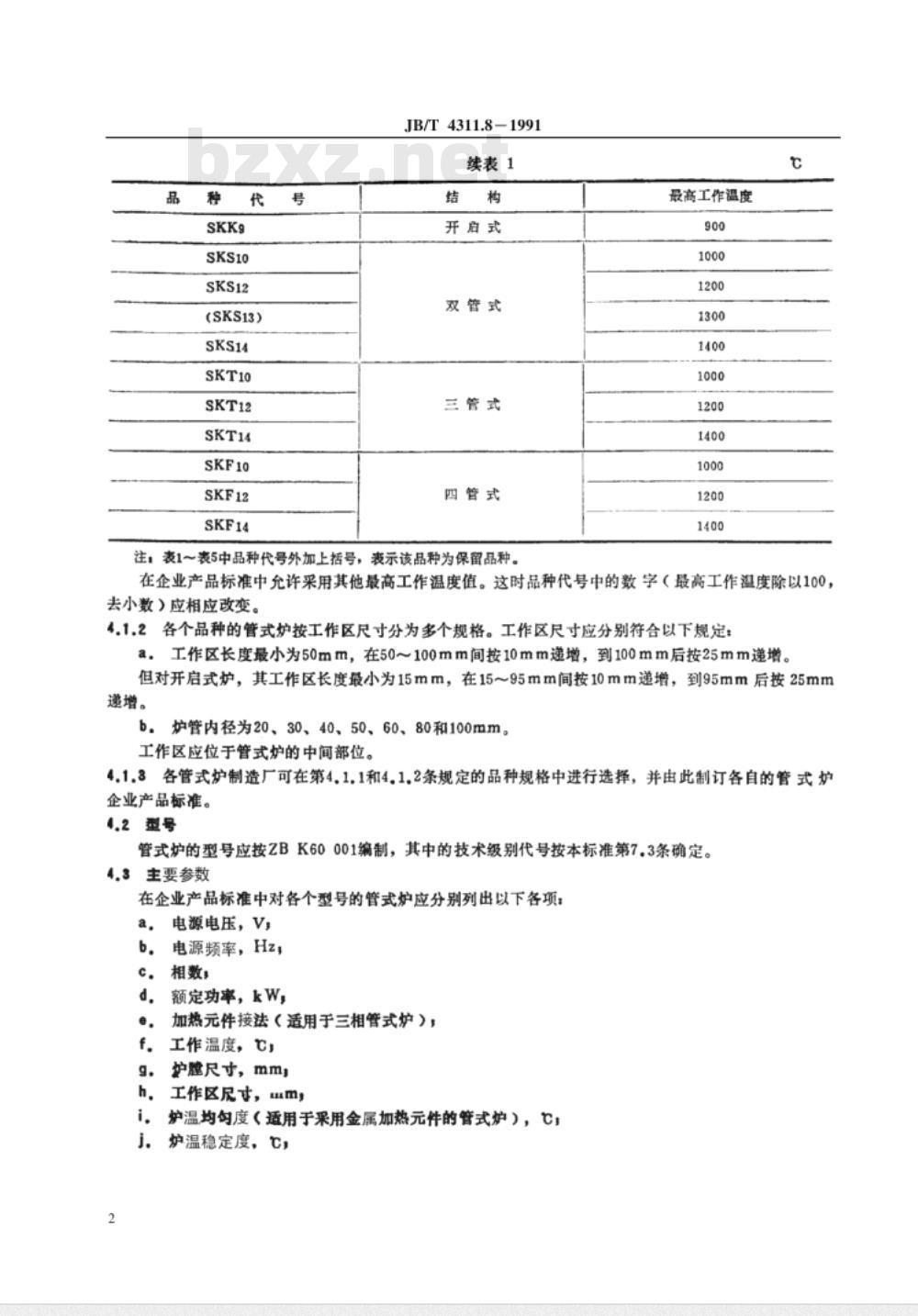

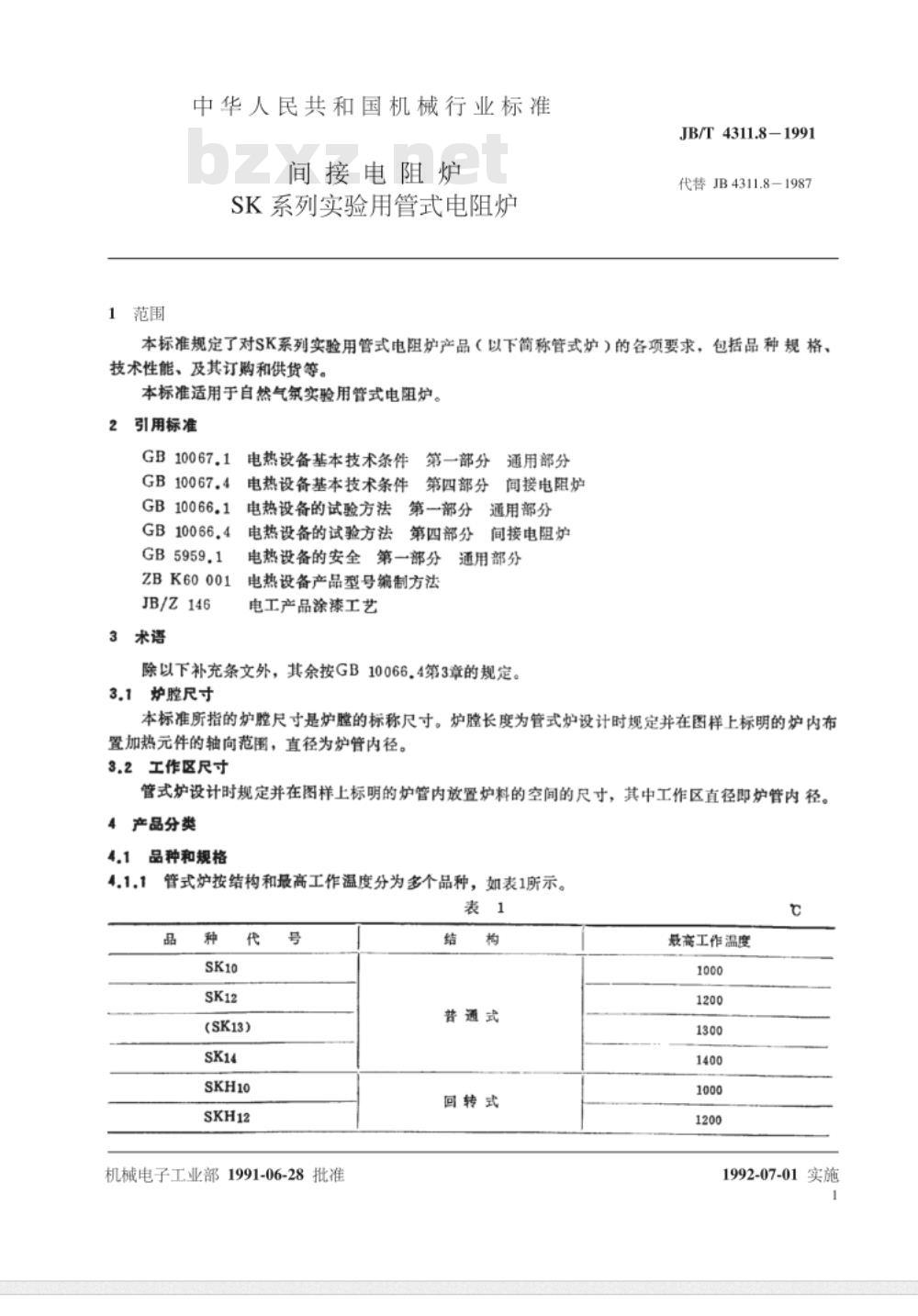

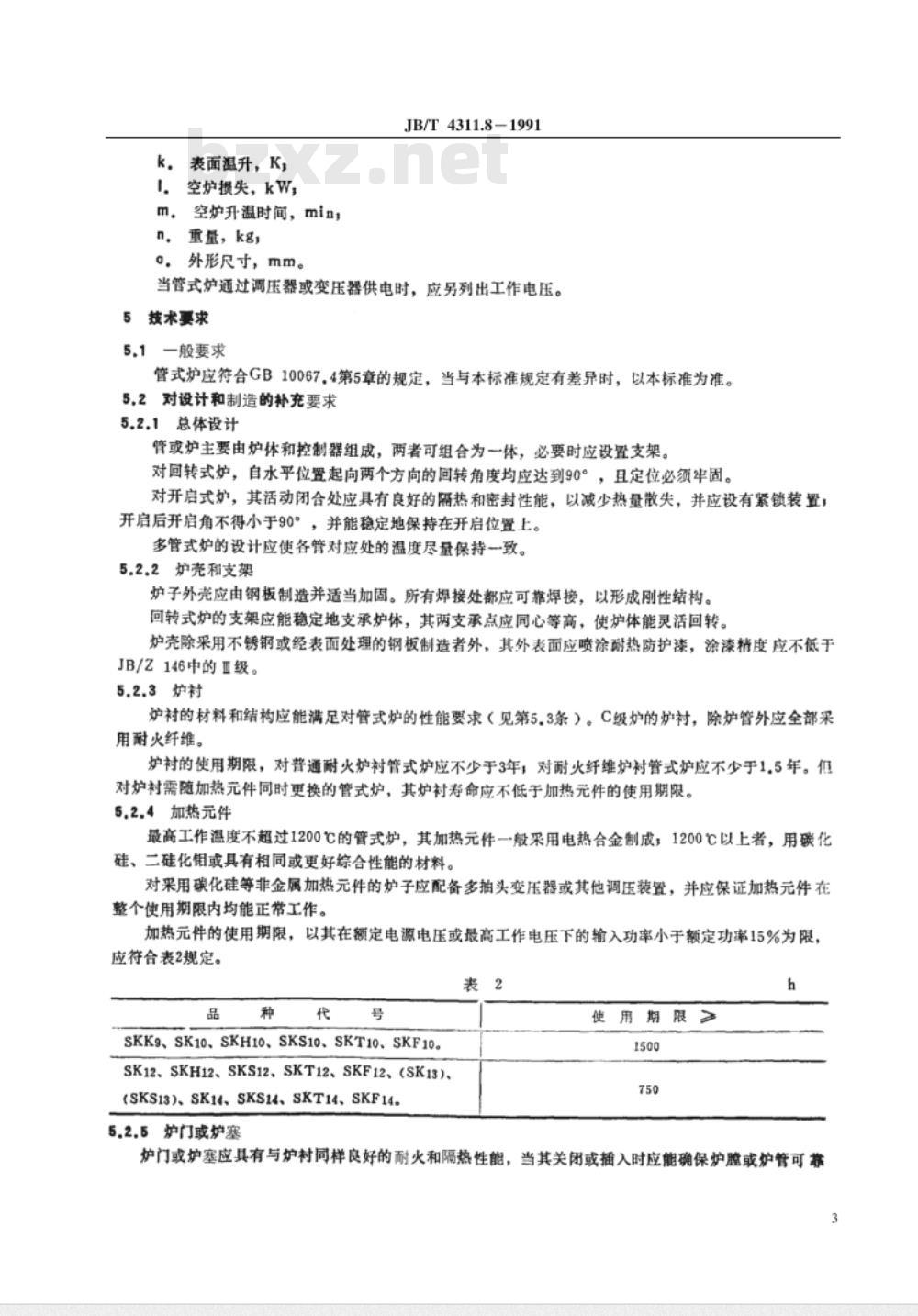

中华人民共和国机械行业标准JB/T4311.8-1991《间接电阻炉 SK系列实验用管式电阻炉》于1991年6月28日发布，并于1992年7月1日由中华人民共和国机械电子工业部实施，代替JB4311.8-1987。本标准规定了SK系列实验用管式电阻炉产品（以下简称管式炉）的各项要求，包括品种规格、技术性能及订购和供货等内容，适用于自然气氛实验用管式电阻炉。 2 引用标准 本标准引用了以下标准：GB10067.1、GB10067.4、GB10066.1、GB10066.4、GB5959.1、ZBK60001及JB/Z146。 3 术语 本标准涉及的术语包括电热设备基本技术条件、通用部分、电热设备的试验方法、安全要求、电热设备产品型号编制方法及电工产品涂漆工艺等。 3.1 炉膛尺寸 炉膛尺寸指炉腔的标称尺寸。炉膛长度为管式炉设计时规定并在图样上标明的炉内布置加热元件的轴向范围，直径为炉管内径。 3.2 工作区尺寸 工作区尺寸指管式炉设计时在炉管内放置炉料的空间尺寸，其中工作区直径即炉管内径。 4 产品分类 4.1 品种和规格 4.1.1 管式炉按结构和最高工作温度分为多个品种，如表1所示。 表1 品种与最高工作温度 品种: SK10, SK12, SK13(代), SK14, SKH10, SKH12 结构: 普通式, 回转式 最高工作温度(℃): 1000, 1200, 1300, 1400, 1000, 1200 品种: SKS10, SKS12, SKS13(代), SKS14, SKT10, SKT12, SKT14, SKF10, SKF12, SKF14 结构: 开启式, 双管式, 三管式, 四管式 最高工作温度(℃): 900, 1000, 1200, 1300, 1400, 1000, 1200, 1400, 1000, 1200, 1400 注：表中带括号的品种代号表示保留品种。在企业产品标准中允许采用其他最高工作温度值，相应改变品种代号中的数字。 4.1.2 工作区尺寸规定 a. 工作区长度最小为50mm，在50~100mm间按10mm递增，到100mm后按25mm递增；对开启式炉，最小长度为15mm，在15~95mm间按10mm递增，到95mm后按25mm递增。炉管内径为20、30、40、50、60、80和100mm。 b. 工作区应位于管式炉中间部位。 4.1.3 企业可根据4.1.1和4.1.2条规定选择品种规格，制定各自的管式炉企业产品标准。 4.2 型号 管式炉型号应按ZBK60001编制，其中技术级别代号按本标准第7.3条确定。 4.3 主要参数 企业标准中应列出以下参数： - 电源电压(V) - 电源频率(Hz) - 相数 - 额定功率(kW) - 加热元件接法（适用于三相管式炉） - 工作温度(℃) - 炉腹尺寸(mm) - 工作区尺寸(mm) - 炉温均匀度（适用于金属加热元件管式炉） - 炉温稳定度(℃) - 表面温升(K) - 空炉损失(kW) - 空炉升温时间(min) - 重量(kg) - 外形尺寸(mm) - 当管式炉通过调压器或变压器供电时，应另列工作电压。 5 技术要求 5.1 一般要求 管式炉应符合GB10067.4第5章规定，当与本标准有差异时，以本标准为准。 5.2 对设计和制造的补充要求 5.2.1 总体设计 管式炉主要由炉体和控制器组成，两者可组合为一体，必要时应设置支架。回转式炉自水平位置起向两个方向的回转角度均应达到90°，且定位牢固。开启式炉活动闭合处应具有良好的隔热和密封性能，减少热量散失，并设有紧锁装置；开启后开启角不得小于90°，并能稳定保持在开启位置。多管式炉设计应确保各管对应处温度尽量一致。 5.2.2 炉壳和支架 炉壳和支架设计应保证结构稳固、安全可靠，满足使用和维护要求。
