【机械行业标准(JB)】 起重机电控设备

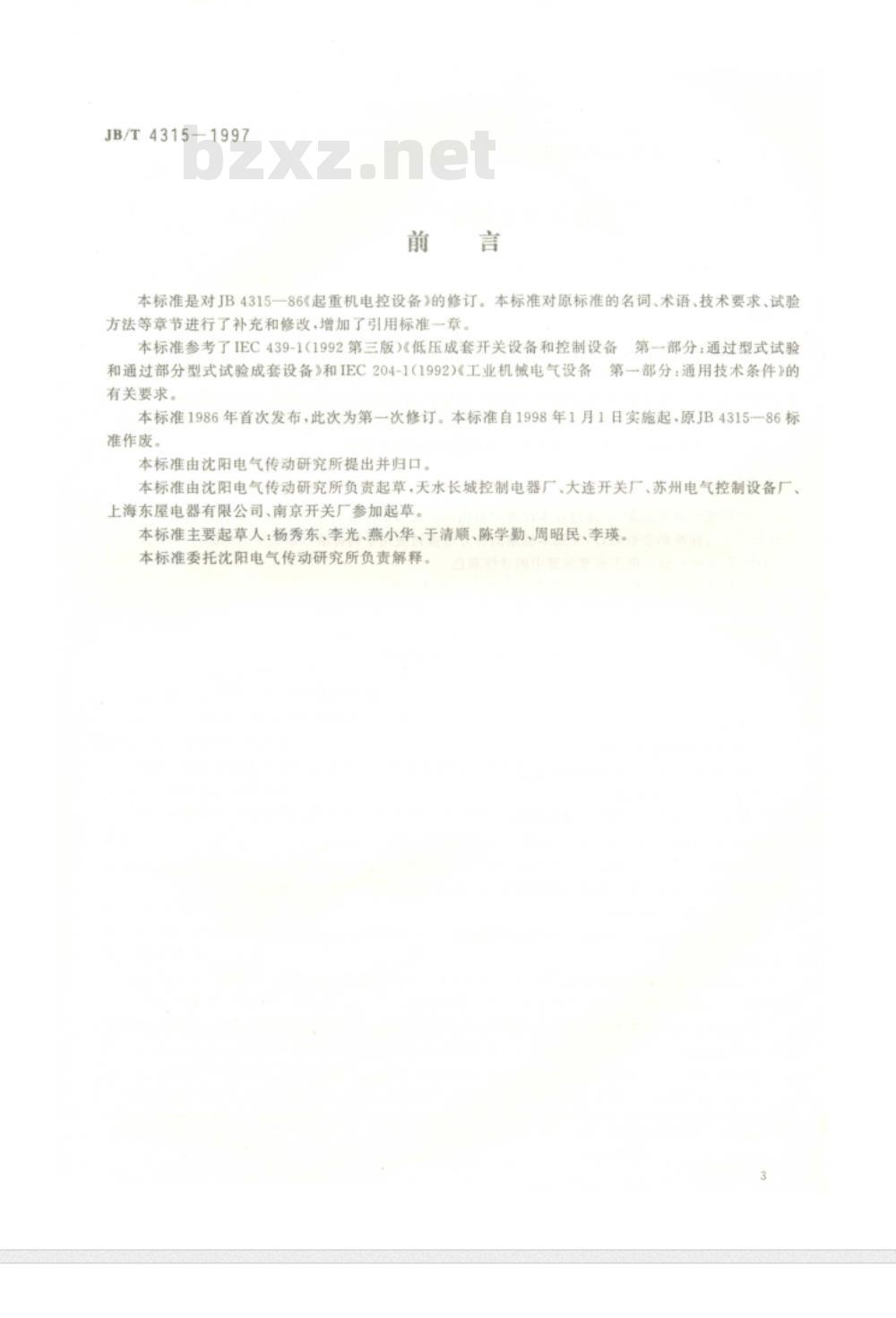

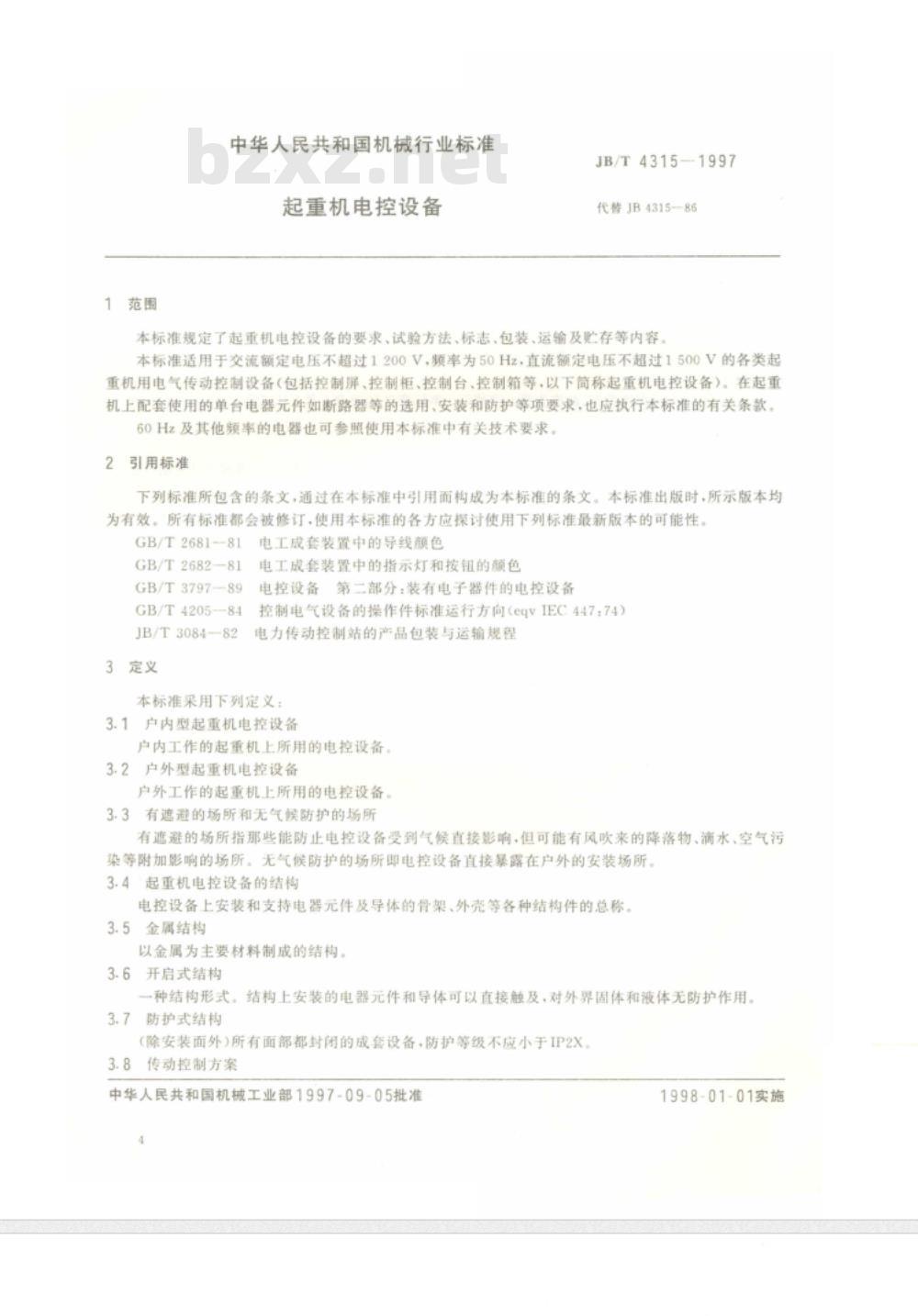

JB/T4315-1997 前言 本标准是对JB4315-86《起重机电控设备》的修订。本标准对原标准的名词、术语、技术要求、试验方法等章节进行了补充和修改，并增加了引用标准一章。本标准参考了IEC439-1（1992第三版）《低压成套开关设备和控制设备 第一部分：通过型式试验和部分型式试验成套设备》及IEC204-1（1992）《工业机械电气设备 第一部分：通用技术条件》的有关要求。本标准于1986年首次发布，此次为第一次修订，自1998年1月1日起实施，原JB4315-86标准作废。 本标准由沈阳电气传动研究所提出并归口，沈阳电气传动研究所负责起草，天水长城控制电器厂、大连开关厂、苏州电气控制设备厂、上海东屋电器有限公司、南京开关厂参加起草。本标准主要起草人包括杨秀东、李光、燕小华、于清顺、陈学勤、周昭民和李瑛。本标准委托沈阳电气传动研究所负责解释。 1 范围 本标准规定了起重机电控设备的要求、试验方法、标志、包装、运输及贮存等内容。适用于交流额定电压不超过1200V、频率为50Hz，直流额定电压不超过1500V的各类起重机用电气传动控制设备，包括控制屏、控制柜、控制台和控制箱等（以下统称起重机电控设备）。在起重机上配套使用的单台电器元件如断路器等的选用、安装和防护也应执行本标准相关条款。60Hz及其他频率的电器可参照本标准相关技术要求使用。 2 规范性引用文件 下列标准中的条文通过引用构成本标准的条文，出版时所示版本有效。使用本标准各方应关注这些标准的最新版本： - GB/T 2681-81 - GB/T 2682-81 - GB/T 3797-89 - GB/T 4205-84 - JB/T 3084-82 3 定义 3.1 户内型起重机电控设备：户内工作的起重机上所用的电控设备。 3.2 户外型起重机电控设备：户外工作的起重机上所用的电控设备，分为有遮避场所和无气候防护场所。 3.3 有遮避场所：能防止电控设备受到气候直接影响，但可能有风吹来的降落物、雨水或空气污染的附加影响。 3.4 无气候防护场所：电控设备直接暴露在户外的安装场所。 3.5 起重机电控设备的结构：用于安装和支持电器元件及导体的骨架、外壳等结构件的总称。 3.6 金属结构：以金属为主要材料制成的结构。 3.7 开启式结构：电器元件和导体可直接触及，对外界固体和液体无防护作用的结构。 3.8 防护式结构：除安装面外所有面部封闭，防护等级不低于IP2X。 3.9 传动控制方案：电气传动系统所采用的具体传动方式、调速方法和控制电路的总称。 3.10 交流传动控制方案：被控制对象为交流电动机的控制方案，包括异步电动机定子、转子串电阻调速，定子可控硅电压调速，转子可控硅电阻调速，涡流制动器调速，动力制动调速及变频调速方案等。 3.11 直流传动控制方案：被控制对象为直流电动机的控制方案，包括电枢串电阻调速、可控硅调压调速及弱磁调速方案等。 3.12 低调速方案：调速范围D≤3的传动控制方案。 3.13 调速范围：在承受额定负载条件下，电动机同步转速与下降第一档电动机转速之比，D = N0 / N1。 3.14 转速变化率：下降第一档运行时，电动机轻载转速与额定负载转速之差与电动机同步转速之比。 3.15 普通起重机电控设备：能在本标准规定的正常工作条件下工作的各类起重机电控设备。 3.16 专用起重机电控设备：工作条件与本标准正常条件不同，需采取特殊措施以满足使用要求的设备。 4 工作条件 4.1 正常工作条件 4.1.1 户内型普通起重机电控设备应能在以下条件下正常工作： a) 海拔不超过2000m； b) 周围空气温度不超过40℃，不低于-5℃； c) 相对湿度和其他环境条件符合标准规定。 中华人民共和国机械工业部批准 1997-09-05 实施 1998-01-01
