【机械行业标准(JB)】 隔爆型插销

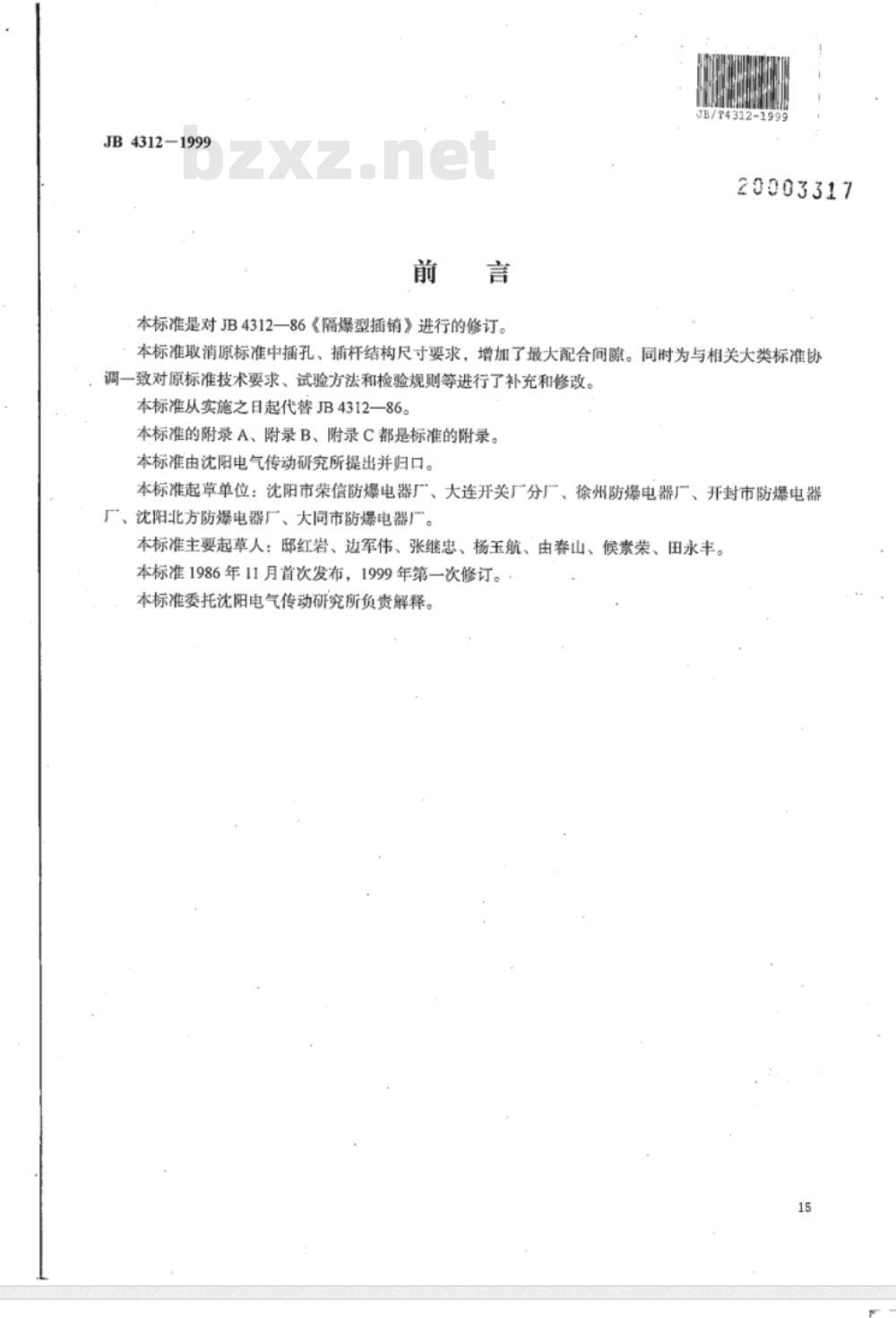

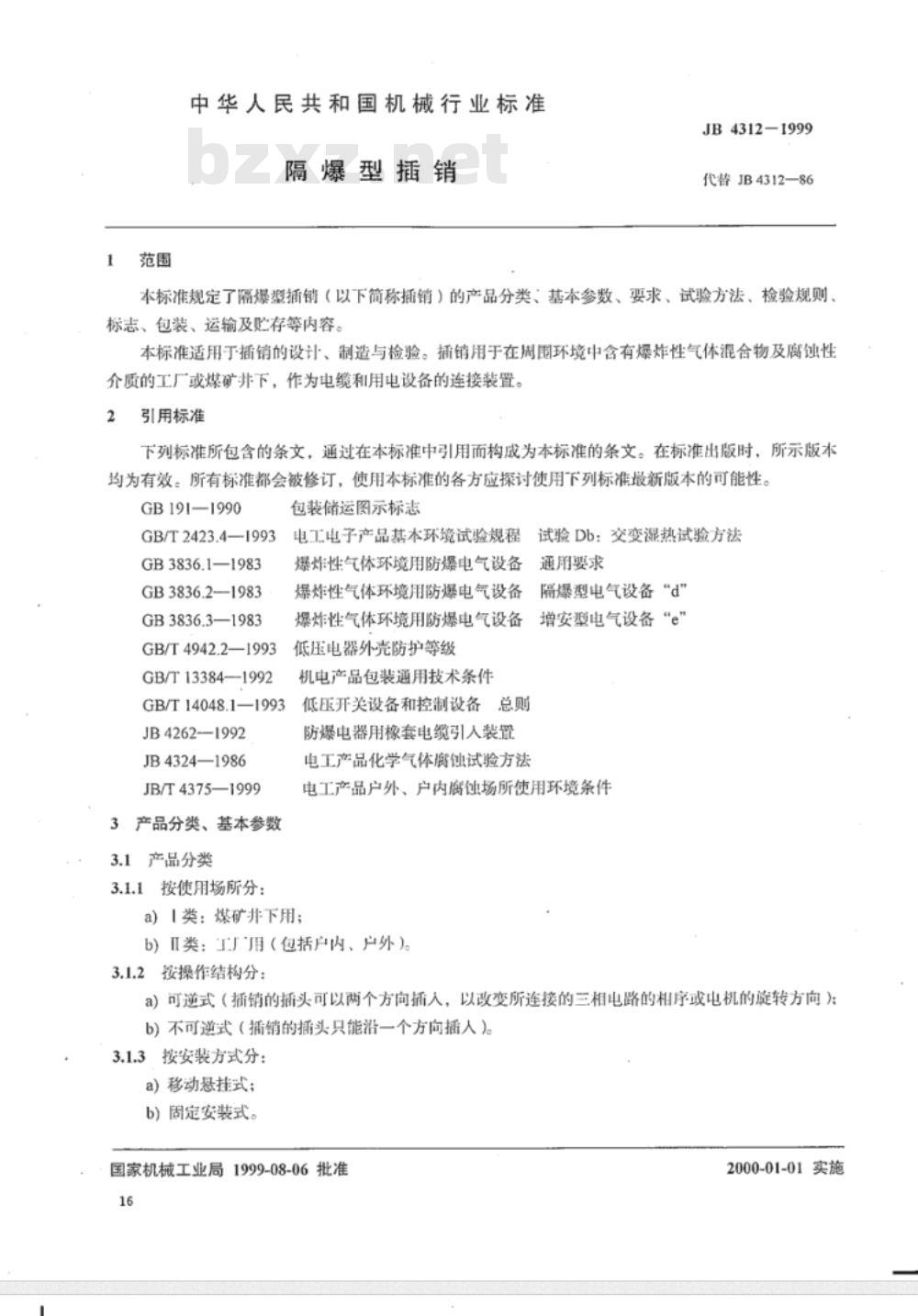

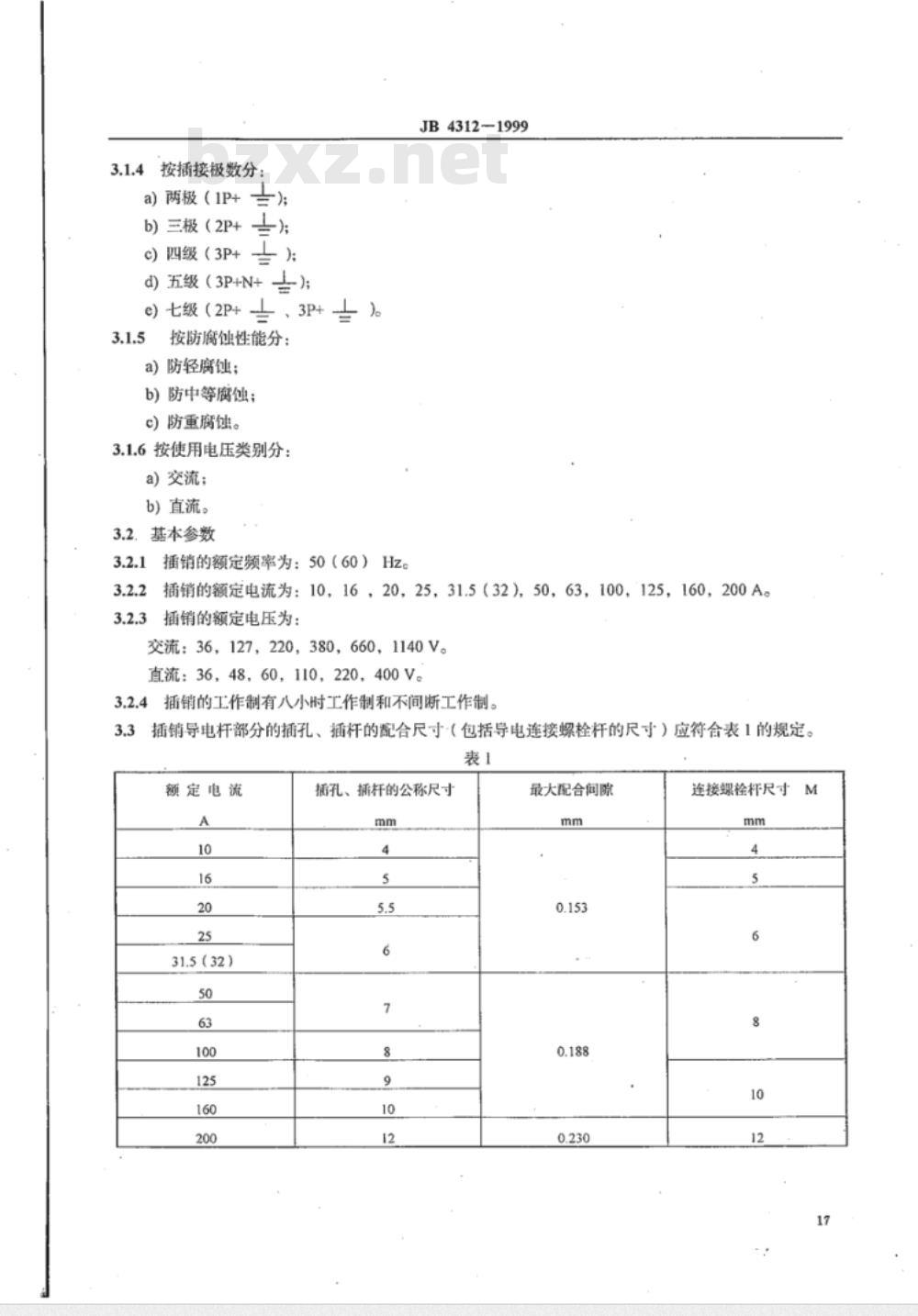

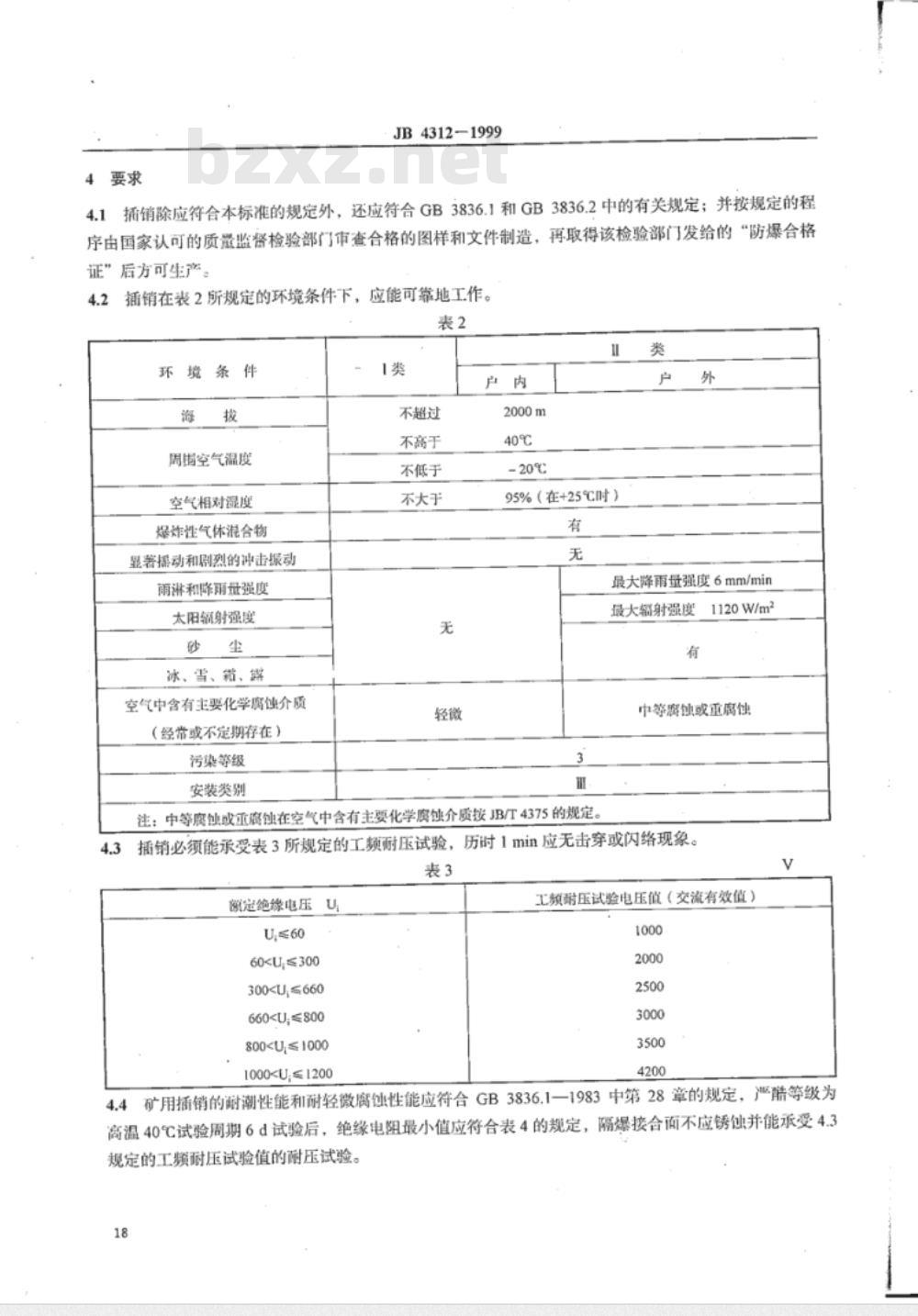

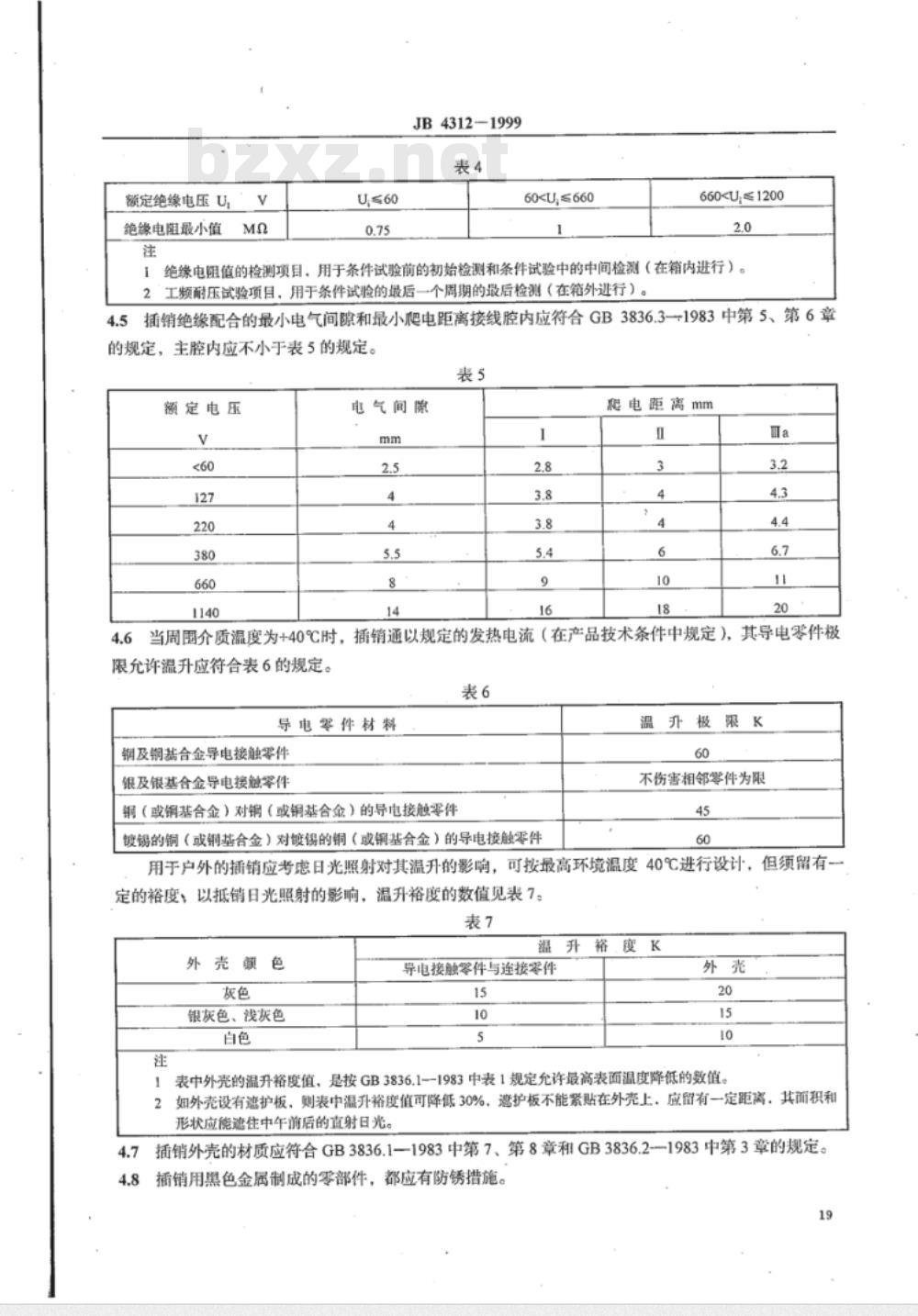

JB4312-1999《隔爆型插销》是对JB4312-86标准进行的修订。本标准取消了原标准中插孔和插杆的结构尺寸要求，增加了最大配合间隙，并对技术要求、试验方法和检验规则进行了补充和修改。本标准自实施之日起代替JB4312-86。本标准附录A、B、C均为标准附录。本标准由沈阳电气传动研究所提出并归口，起草单位包括沈阳市荣信防爆电器厂、大连开关厂分厂、徐州防爆电器厂、开封市防爆电器厂、沈阳北方防爆电器厂、大同市防爆电器厂。主要起草人：邸红岩、边军伟、张继忠、杨玉航、由春山、候素荣、田永丰。本标准第一次发布于1986年11月，1999年修订，解释权由沈阳电气传动研究所负责。 1 范围 本标准规定了隔爆型插销（以下简称插销）的产品分类、基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于插销的设计、制造与检验。插销用于含爆炸性气体混合物及腐蚀性介质的环境中，如工厂和煤矿井下，作为电缆及用电设备的连接装置。 2 引用标准 本标准引用以下标准：GB191-1990、GB/T2423.4-1993、GB3836.1-1983、GB3836.2-1983、GB3836.3-1983、GB/T4942.2-1993、GB/T13384-1992、GB/T14048.1-1993、JB4262-1992、JB4324-1986及JB/T4375-1999。 3 产品分类与基本参数 3.1 产品分类 3.1.1 按使用场所分： - 1类：煤矿井下用 - 2类：工厂用（包括户内、户外） 3.1.2 按操作结构分： - 可逆式：插销插头可双向插入，用于改变三相电路相序或电机旋转方向 - 不可逆式：插头只能单向插入 3.1.3 按安装方式分： - 移动悬挂式 - 固定安装式 3.1.4 按插接极数分： - 两极（1P+N） - 三极（2P+N） - 四极（3P+N） - 五极（3P+N+PE） - 七极（2P+3P+） 3.1.5 按防腐蚀性能分： - 防轻腐 - 防中等腐蚀 - 防重腐蚀 3.1.6 按使用电压类别分： - 交流 - 直流 3.2 基本参数 - 额定频率：50（60）Hz - 额定电流：10、16、20、25、31.5（32）、50、63、100、125、160、200A - 额定电压：交流36、127、220、380、660、1140V，直流36、48、60、110、220、400V - 工作制：八小时工作制和不间断工作制 3.3 导电杆部分配合尺寸 插孔和插杆的尺寸及导电连接螺栓杆尺寸应符合表1规定。 表1 插销配合尺寸 额定电流(A)：10,16,20,25,31.5(32),50,63,100,125,160,200 插孔、插杆公称尺寸(mm)：4,5,5.5,6,7,8,9,10,12 最大配合间隙(mm)：0.153,0.188,0.230 连接螺栓杆尺寸(M)：4,5,10,12,17 4 技术要求 4.1 插销除应符合本标准外，还应符合GB3836.1和GB3836.2规定，经国家认可质量监督检验部门审查合格后，取得防爆合格证方可生产。插销在表2规定的环境条件下应能可靠工作。 表2 环境条件 - 周围空气温度 - 空气相对湿度 - 爆炸性气体混合物 - 显著震动和剧烈冲击 - 雨淋和降雨强度 - 太阳辐射强度 - 砂尘
